Характеристики
Описание

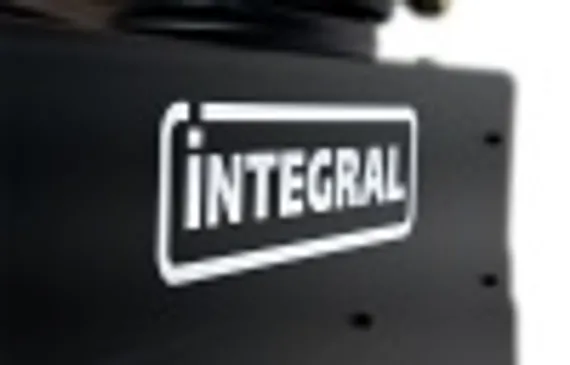

INCUT-300MA профессиональный аппарат плазменной резки предназначен для резки различных металлов, таких как низкоуглеродистая сталь, легированная сталь и цветные металлы. Широко применяется при изготовлении емкостей высокого давления, для котлов, химических емкостей, строительстве промышленных электростанций, металлургии, аэрокосмической промышленности, автомобилестроении, строительстве зданий и так далее.
Преимущества INCUT-300MA, INTEGRAL
- Благодаря датчику давления газа резак может быть надежно защищен при слишком низком давлении газа.
- Использование датчика расхода жидкости позволяет должным образом защитить резак при слишком низком расходе жидкости, а расход жидкости отображается на дисплее измерителя.
- Время предварительной подачи газа, время после подачи газа и текущее время подъема могут быть установлены отдельно в зависимости от длины кабеля горелки.
- Давление плазменного газа можно регулировать на панели, давление отображается на счетчике, что обеспечивает удобство эксплуатации.
- Имеется цифровой коммуникационный разъем, который может быть подключен к различным средствам автоматизации.
- С функцией мониторинга горелки, предупреждающей о необходимости замены расходных материалов, что продлевает срок службы горелки.
- Интеллектуальный вентилятор используется для уменьшения запыленности.
- С автоматической защитой от перегрева, пониженного напряжения, недостаточного расхода охлаждающей жидкости и т.д.
- Интегрирован с системой охлаждения горелки, специально для использования в горелках с водяным охлаждением большой мощности.
- Подходит для резки сетчатого материала.
Все важные компоненты: модули IGBT, диоды, интегральные схемы, реле, регуляторы тока и напряжения используются от всемирно известных брендов с высокой надежностью - Omron, Semikron, Infinion (Siemens), Mitsubishi Electric, Molex.
| IGBT |
- Управляющий процессор dsPIC от Microchip с встроенными ядрами MCU и DSP для более точного и быстрого управления процессом.
- Технология плавного включения, которая улучшает надёжность модулей IGBT, используются двойные модули IGBT, схема полного моста для инвертирующего контура.
- 100% рабочий цикл (при +40°C) подходит для длительной работы с большой нагрузкой, при высокой температуре и плохих условиях.
- Высокая степень защиты от воздействия факторов окружающей среды. Хорошая пыле- и влагозащищенность.
Плазменный резак HYC400DS
Аппараты плазменной резки INCUT-300MA комплектуются резаками HYC400DS для ручной резки металла, которые рассчитаны на ток резки до 400 А. Длина кабеля 10 метров. К резаку прилагается начальный комплект запасных частей, в него входят сопла, электроды и другие необходимые расходные и вспомогательные детали, которые необходимы для обеспечения стабильной работы системы.
Технические характеристики INCUT-300MA, INTEGRAL
| Напряжение питания | ~ 3×380/415 В, 50/60 Гц |
| Номинальная потребляемая мощность | 56,6 кВ-А |
| Номинальное выходное напряжение | 160 В |
| Номинальное напряжение холостого хода | 370 В |
| Номинальный рабочий цикл | 60% |
| Диапазон регулировки тока резки | 60 - 300 А |
| Плазмообразующий газ | сжатый воздух |
| Давление воздуха | 0,4 - 0,6 МПа |
| Качественная толщина резки (скорость 200 мм.мин) | 60 мм |
| Максимальная толщина резки (сталь) | 100 мм |
| Режим охлаждения | воздушное / жидкостное |
| Размеры (Д × Ш× В ) | 1130 × 480 × 1050 мм |
| Масса источника питания | 150 кг |
| Степень защиты | IP21S |
| Класс изоляции | F |
Комплектация аппарата плазменной резки INCUT-300MA, INTEGRAL
Комплект оборудования включает в себя:
- источник плазменной резки INCUT-300MA с втроенным блоком жидкостного охлаждения,
- плазменный резак HYC400DS с кабелем 10 м.
- начальный комплект запасных частей
- кабель заземления 1,8 м
