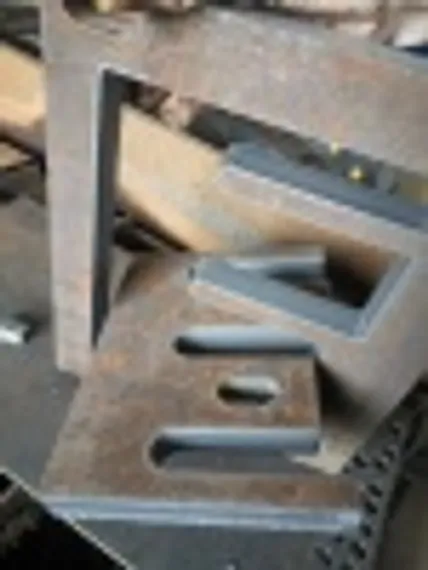

Источники Fine INCUT предназначены для высококачественной резки металлов и сплавов с использованием роботизированных систем и станков под управлением ЧПУ. В этом источнике используется инновационная и оригинальная технология CRCTech, точный контроль тока обеспечивает превосходное качество резки. Источники в основном используются в процессе резки углеродистой стали, легированной стали и цветных металлов и сплавов.

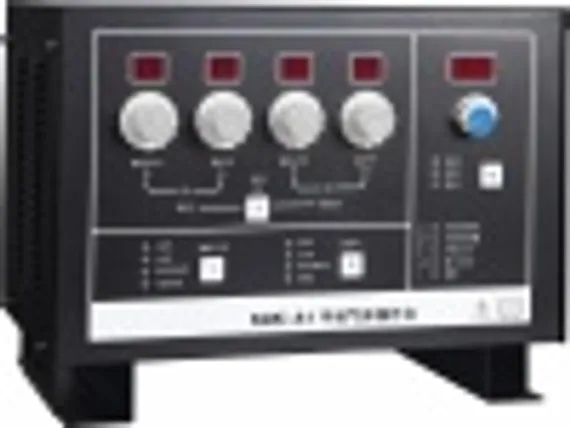

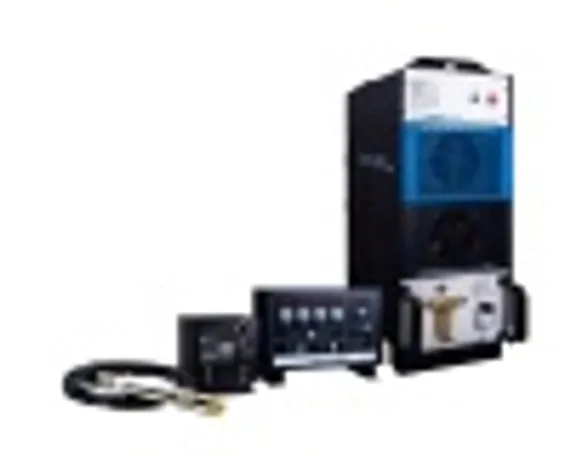

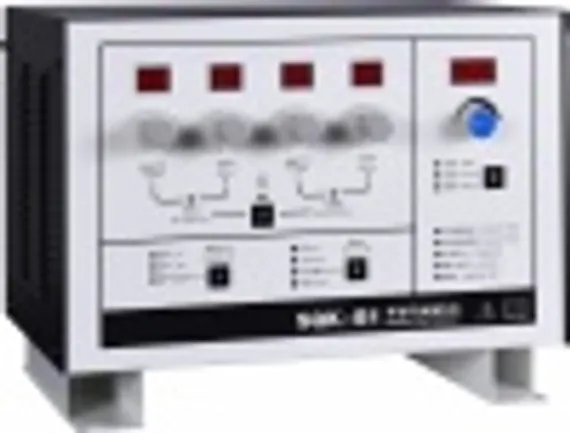

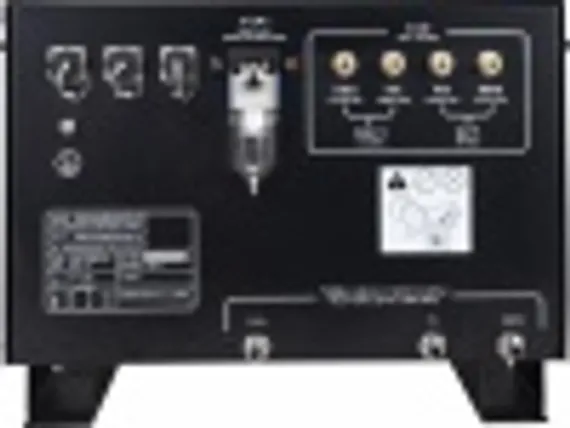

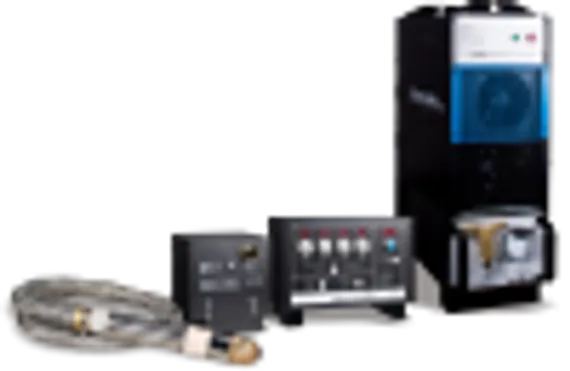

Источники плазмы поставляются с блоками высокочастотного зажигания дуги QFK-D1. Плазмообразующие и защитные газы подключаются к источнику через ручную газовую консоль. С источниками Fine INCUT могут использоваться газовые консоли SQK-B1 (подключение двух газов) и SQK-A1 (подключение 4-х газов одновременно). Использование газовой консоли позволяет наиболее точно подобрать оптимальную газовую смесь и по расходу и по давлению, что благоприятно влияет на качество плазменной резки. В качестве режущего инструмента используется специально разработанный плазменный резак HYC-400H4 с жидкостным охлаждением.
Преимущества источников плазмы Fine INCUT, INTEGRAL
- Профессиональный источник питания с использованием технологии CRCTech, специально предназначенный для высококачественной роботизированной резки и резки станками с ЧПУ. Имеет аналоговый и цифровой выход управляющего сигнала. CRCTech – это современная технология управления пульсациями тока.
- Превосходная технология управления высокочастотной дугой. Источник тока и блок высокочастотного зажигания дуги выполнены в отдельных корпусах, что значительно снижает высокочастотные помехи. Может применяться с различными типами контроллеров ЧПУ.
- В сигнале связи применена технология изоляции, которая обеспечивает стабильную связь и мощную защиту от помех
- Управление газами отдельно от источника питания: более короткий газовый контур, более стабильное давление газа при высоком качестве резки. Возможность работы с различными газами.
- 100% номинальный рабочий цикл для использования в тяжелой промышленности
- Специальная технология резки с плавным возрастанием тока для снижения износа расходных материалов резака
- Функция определения и отображения давления газа
- Функция автоматической защиты от перегрева, перенапряжения, пониженного напряжения и фазы по умолчанию
- Встроенная система охлаждения резака с насосом высокого давления и мощным радиатором способствует снижению износа расходных материалов резака
- Функция определения расхода охлаждающей жидкости и ее температуры для защиты плазменного резака.
- Высокая помехозащищенность источника и коммуникаций, что открывает возможности использовать его в робототехнических комплексах для фигурной резки металла.
- Беспрерывный цикл работы на предельных токах при температуре окружающей среды до 40ºС.
- Благодаря мощному насосу соединительные кабели между источником и блоком зажигания дуги могут достигать 40 метров без потери эффективности охлаждения.
- Специальная технология пробивки металла с плавным возрастанием тока.
Технические характеристики источников плазмы Fine INCUT, INTEGRAL
| Модель источника | Fine INCUT-200HD | Fine INCUT-300HD | Fine INCUT-400HD |
| Параметры питающей сети | 380В/415В±15%, 50-60Гц | ||
| Потребляемая мощность, кВт | 46,8 | 72,4 | 102 |
| Максимальный входной ток, А | 71 | 110 | 155 |
| Выходной ток и напряжение, А/В | 200/200 | 300/210 | 400/210 |
| Напряжение холостого хода, В | 360 | 370 | 370 |
| Продолжительность рабочего цикла | 100% (при 40ºС) | ||
| Эффективность, % | 93 | 93 | 94 |
| Фактор мощности | 0,92 | 0,92 | 0,91 |
| Пределы регулирования рабочего тока, А | 15 – 200 | 15 – 300 | 15 – 400 |
| Коэффициент выходного напряжения дуги | 1:1 | ||
| Режим зажигания дуги | Бесконтактный высокочастотный | ||
| Плазмообразующий газ | Воздух/кислород/азот/Н35/F5/аргон | ||
| Защитный газ | Воздух/азот/кислород | ||
| Рабочее давление газов, MPa | 0.5 – 0.7 (0,9) | ||
| Толщина качественного реза металла, мм | 25 | 38 | 50 |
| Толщина пробивки (сталь), мм | 25 | 38 | 50 |
| Максимальная толщина реза с края (сталь), мм | 50 | 64 | 80 |
| Класс изоляции | F | ||
| Класс защиты | IP21S | ||
| Режим охлаждения источника тока | Воздушное принудительное | ||
| Габаритные размеры источника (ДхШхВ), мм | 1060 х 480 х 1010 | 1060 х 480 х 1275 | 1060 х 480 х 1335 |
| Вес источника нетто, кг | 140 | 200 | 220 |
| Габариты блока зажигания (ДхШхВ), мм | 360 х 290 х 320 | ||
| Вес блока зажигания дуги, кг | 14,1 | ||
| Габариты газовой консоли (ДхШхВ), мм | 420 х 470 х 350 | ||
| Вес газовой консоли SQK-A1, кг | 22 | ||
| Вес газовой консоли SQK-A2, кг | 17 |
