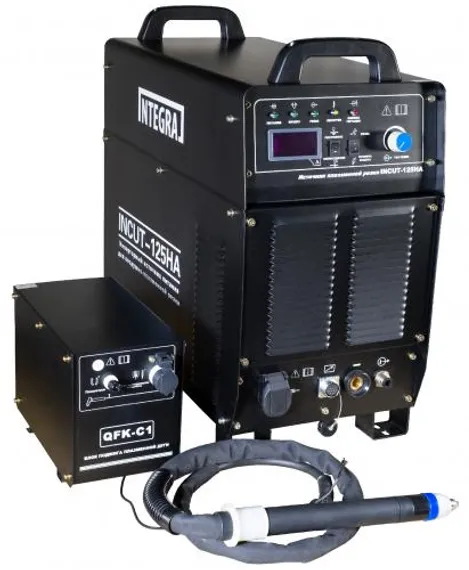

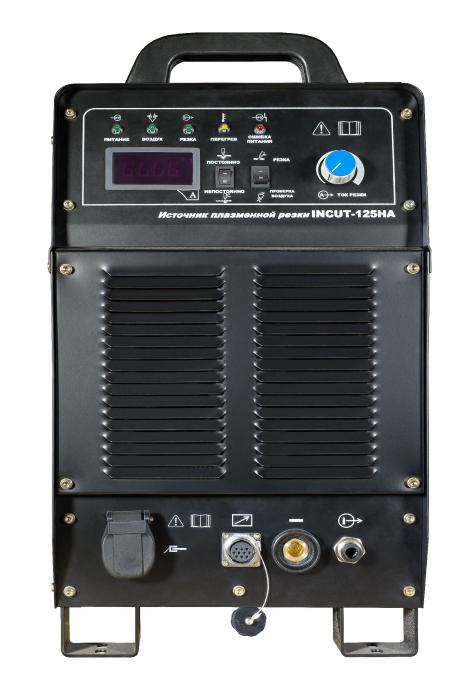

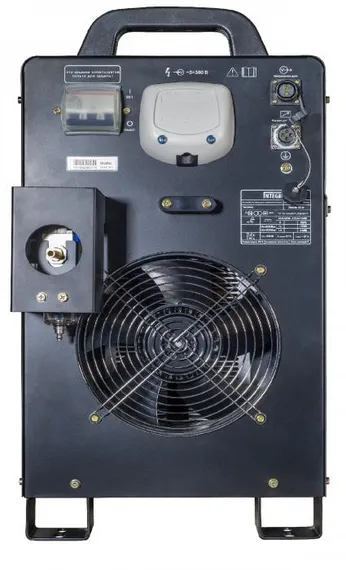

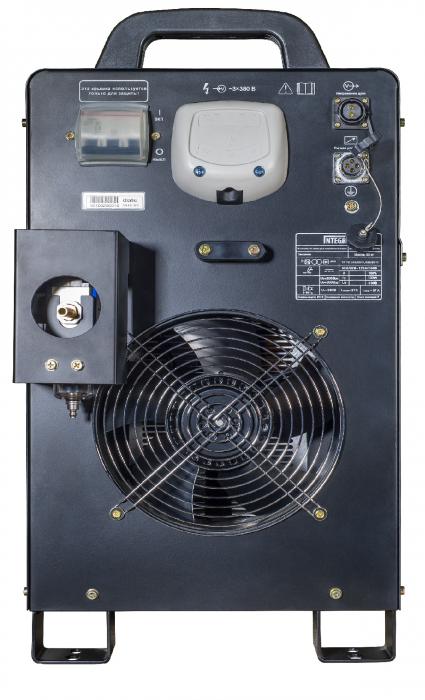

INCUT-125HA инверторный источник питания плазменной резки для совместной работы со станками ЧПУ. Уникальная технология защиты ЧПУ от высокочастотных помех за счет выносного устройства зажигания дуги. Установка используется для резки углеродистой стали, легированной стали, цветных металлов и сплавов. Источник питания может поставляться с различными плазмотронами Thermacut Max 200 и Hypertherm Max PRO 200.
Преимущества INCUT-125HA, INTEGRAL
- Источник питания инверторного типа на модулях IGBT, с малым объёмом и массой.
- Выносной блок зажигания дуги легко установить на машине термической резки.
- Устройство высокочастотного зажигания дуги можно отделить от установки, чтобы оно не мешало работе системы управления машины термической резки.
- Ток резки может быть точно задан заранее.
- Расширенная функция резки металла, созданная специально для машин автоматической резки.
- Стабильный ток резки, иммунитет к колебаниям напряжения питания.
- Функция защиты от перенапряжения, низкого напряжения, перегрева и перегрузки.
- Все важные компоненты: модули IGBT, диоды, интегральные схемы, реле, регуляторы тока и напряжения используются от всемирно известных брендов с высокой надежностью - Omron, Semikron, Infinion (Siemens), Mitsubishi Electric, Molex.
| IGBT |
- Управляющий процессор dsPIC от Microchip с встроенными ядрами MCU и DSP для более точного и быстрого управления процессом.
- Технология плавного включения, которая улучшает надёжность модулей IGBT, используются двойные модули IGBT, схема полного моста для инвертирующего контура.
- 100% рабочий цикл (при +40°C) подходит для длительной работы с большой нагрузкой, при высокой температуре и плохих условиях.
- Высокая степень защиты от воздействия факторов окружающей среды. Хорошая пыле- и влагозащищенность.
Пример использования источника INCUT-125HA с машиной термической резки INCUT CNC 2580C-ST
Технические характеристики INCUT-125HA
| Напряжение питания | ~ 3×380 В ±15%, 50/60 Гц |
| Номинальная потребляемая мощность | 18,0 кВ-А |
| Номинальная входная мощность | 24,1 кВ-А |
| Номинальное выходное напряжение | 125/130 В |
| Номинальное напряжение холостого хода | 320 В |
| Номинальный потребляемый ток | 36,7 А |
| Фактор мощности cosφ | 0,74 |
| Коэффициент полезного действия | 90% |
| Номинальный ток резки | 125 А |
| Номинальный рабочий цикл | 100% (+40°C) |
| Установленный диапазон тока резки | 30 - 125 А |
| Зажигание пилотной дуги | неконтактное |
| Плазмообразующий газ | воздух/О2/N2 |
| Давление газа | 0,45 - 0,6 МПа |
| Толщина качественной резки (низкоуглеродистая сталь) | 25 мм (580 мм/мин) |
| Максимальная толщина резки (низкоуглеродистая сталь) | 32 мм (400 мм/мин) |
| Режим охлаждения | воздушное |
| Размеры (Д × Ш× В ) | 670 × 320 × 600 мм |
| Масса источника питания | 49 кг |
| Степень защиты | IP21S |
| Класс изоляции | F |
Конструктивные особенности INCUT-125HA, INTEGRAL
Защита от высокочастотных помех

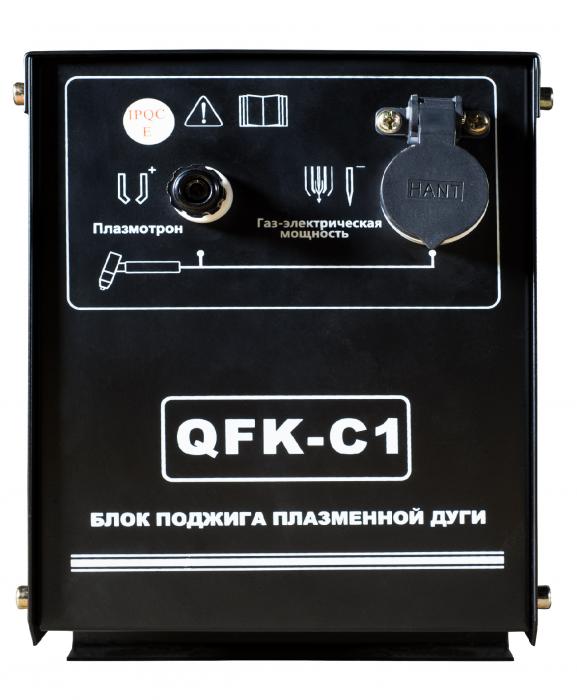

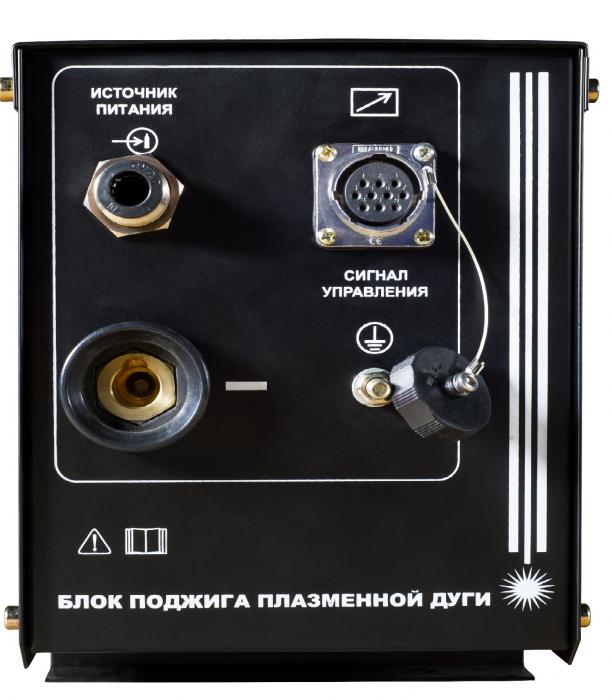

Высокочастотные гармроники, возникающие в цепи в момент частотного поджига опасны для электронники и могут привести к сбою системы управления ЧПУ. В INCUT-125HA защита строится в том числе и на выносном блоке зажигания дуги.
Цепь высокочастотной сети находится в блоке зажигания, который устанавливается непосредственно на портале. Благодаря этому кабель плазматрона может быть очень коротким. А значит при зажигании дуги выделяется меньшее колличество высокочастотной энергии. Короткий цикл высокочастотного сигнала значительно уменьшает потери энергии.
Газовый контур короче, давление более стабильно, поэтому качество резки намного лучше.
Обе эти технологии удлиняют ресурс плазматрона и расходных материалов:
- Встроенная система водяного охлаждения.
- Производительный, высоконапорный насос.
- Контроль расхода, уровня и температуры охлождающей жидкости.
- Гарантируют надежную работу системы охлаждения и удлиняют срок службы плазматрона и уменьшают затраты на расходные материалы.
Резка металла с прерываниями (перфорированный)
Если нужно разрезать перфорированный металл (как изображено ниже), этот источник является оптимальным выбором. Когда рез доходит до края, дуга не будет прерываться и в течении 6 сек. после перехода плазматрона на другой край металла снова начинает резать.
Плавное включение инвертора
Использование технологии плавного включения инвертора IGBT значительно снижает количество переключений, уменьшает электромагнитные помехи.
