Подъемный вертикально-поворотный сборочно-сварочный стол, СЛОТ-СТОЛ

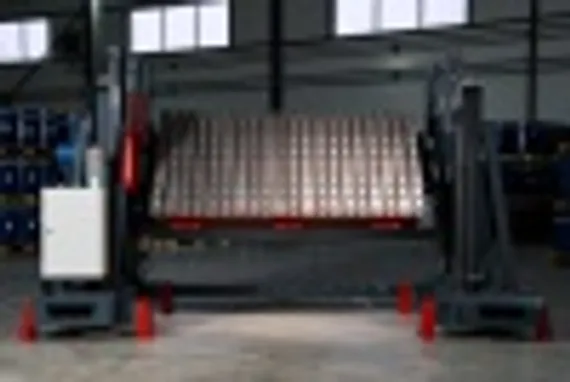

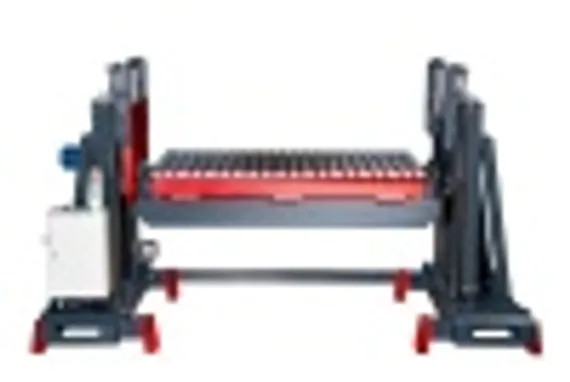

Вертикально-поворотный сборочно-сварочный стол ВПЧ с функцией гидравлического подъема/опускания рабочей поверхности обеспечивает точное позиционирование деталей свариваемых узлов при сборке и сварке. Возможность подъема и вращения рабочей поверхности стола вокруг горизонтальной оси позволяет настроить оптимальное положение заготовки для выполнения сборки, сварки и другой обработки изделия.

Конструктивные особенности подъемного вертикально-поворотного стола

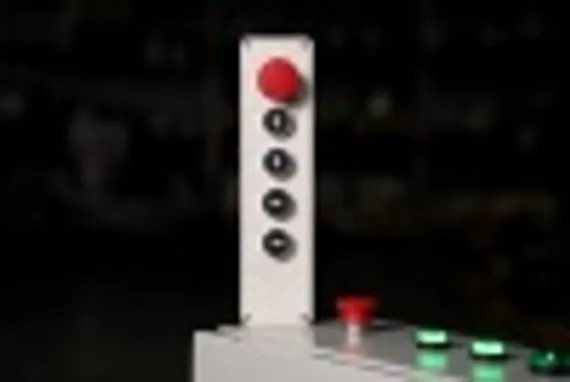

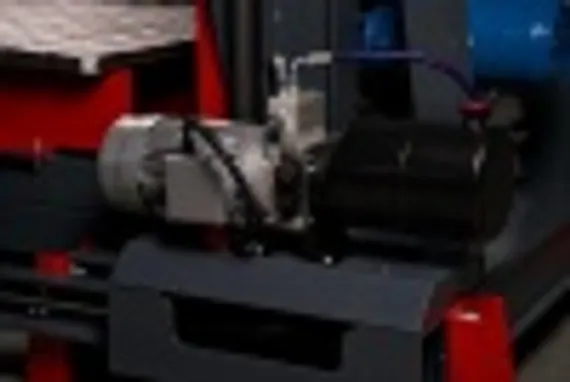

Стол оснащен блоком управления, поворот поверхности вокруг горизонтальной оси осуществляется на 360°, скорость вращения с плавной регулировкой до 1,2 об/мин. Подъем рабочей поверхности с помощью гидравлического привода выполняется на высоту 500 – 1200 мм. Частичное снятие пластин рабочей поверхности позволяет обеспечить самые оптимальные условия для проведения сборочно-сварочных работ. Жесткая рама с крепежами для фиксации к полу исключает опрокидывание стола с изделием.

Модульная система из наборных пластин из алюминиевого профиля или серого чугуна

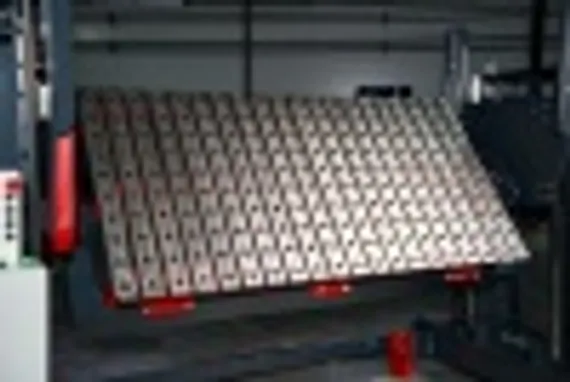

Рабочая поверхность сварочных столов представляет модульную систему из наборных пластин, смонтированных на расстоянии 100 мм друг от друга. Пластины закреплены болтами и могут при необходимости сниматься и переставляться для изменения поверхности стола. На рабочей поверхности столов из чугунных пластин выгравирована специальная размерная сетка с шагом 100 мм х 100 мм, она помогает более точному позиционированию деталей.

Особым преимуществом является возможность открытия определенных участков поверхности устройства с целью проталкивания выступающих частей деталей. Кроме того, возможность замены отдельных пластин устройства дает уверенность заказчику в их долгосрочном использовании, даже при грубом ведения сварочных работ. Пластины могут изготавливаться из легкого алюминиевого профиля или серого чугуна. Для фиксации на поверхности стола деталей изделия используются Т-образные пазы и отверстия D28мм.

Наборные пластины изготовлены из серого чугуна. К серому чугуну по сравнению с другими материалами наименее приклепают брызги, образующиеся при сварке. Пористая структура чугуна отлично впитывает в себя антипригарные спреи, что делает поверхность стола более защищенной от прилипания окалины и расплавленного металла. Серый чугун имеем минимальную теплопроводность, поэтому стол не будет нагреваться и деформироваться при нагреве изделия. Высокая износостойкость чугуна делает срок эксплуатации столов практически неограниченным.

Система крепления оснастки Т-образные пазы и отверстия D28мм

Т-образный паз зарекомендовал себя как наиболее удобный способ крепления оснастки. Основным преимуществом Т-образного паза является возможность бесступенчатого позиционирования всех зажимных и фиксационных элементов в любой точке стола, что особенно удобно при работе с корпусами и рамами. Зажим разнообразных деталей на рабочей поверхности устройств легко осуществляется с помощью универсальных фиксирующих приспособлений, закрепленных с использованием пазового сухаря. Еще одним преимуществом паза является защита его функциональной поверхности от попадания окалин. Также для чугунных пластин предусмотрены отверстия диаметром 28 мм для крепления различных оснасток зарубежного и отечественного производства. Сочетание отверстий и Т-пазов позволяет значительно увеличить разнообразие применяемой оснастки, не снижая надёжности крепления конструкции и ее грузоподъемности.

Технические характеристики подъемного вертикально-поворотного стола

При соблюдении инструкции по эксплуатации сборочно-сварочных столов производитель гарантирует долговечность и высокую износостойкость сборочно-сварочных столов и плит.

Производство сборочно-сварочных столов "СЛОТ-СТОЛ"

Компания СЛОТ-СТОЛ - российское предприятие по производству сборочно-сварочных столов и приспособлений. Компания существует на рынке более 10 лет. Производственная база предприятия находится в г. Калининграде. Она оснащена самым современным высокопроизводительным оборудованием, позволяющим выполнять все этапы работ без привлечения сторонних организаций. Собственные высококвалифицированные специалисты постоянно совершенствуют технологии изготовления стандартной линейки столов и оснастки, а также выполняют проектирование и изготовление оборудования по уникальным заказам клиентов.

Ассортимент продукции включает большой размерный ряд сварочных столов из наборных пластин с несколькими способами крепления свариваемых деталей, различные варианты их модификаций, а также все необходимые виды оснастки. Кроме стандартной линейки изделий, производство позволяет изготавливать столы и оснастку по индивидуальным заказам с учетом технологических процессов клиента. Широкий ассортимент, качество и функциональность продукции позволяют компании СЛОТ-СТОЛ успешно конкурировать с признанными лидерами этого направления. Продукция компании уже зарекомендовала себя на крупнейших промышленных предприятиях России.
