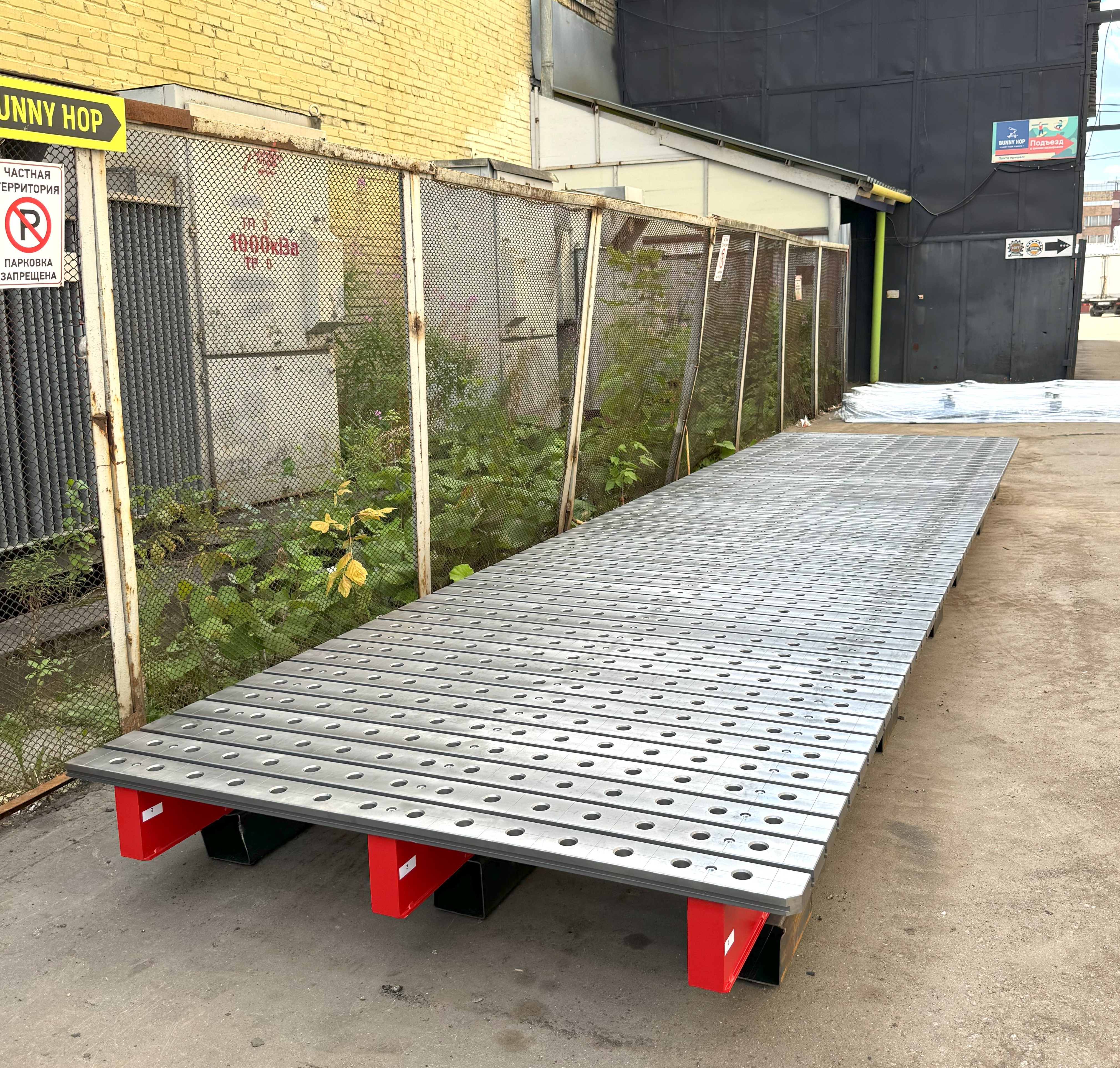

Универсальная монтажно-сварочная плита, СЛОТ-СТОЛ

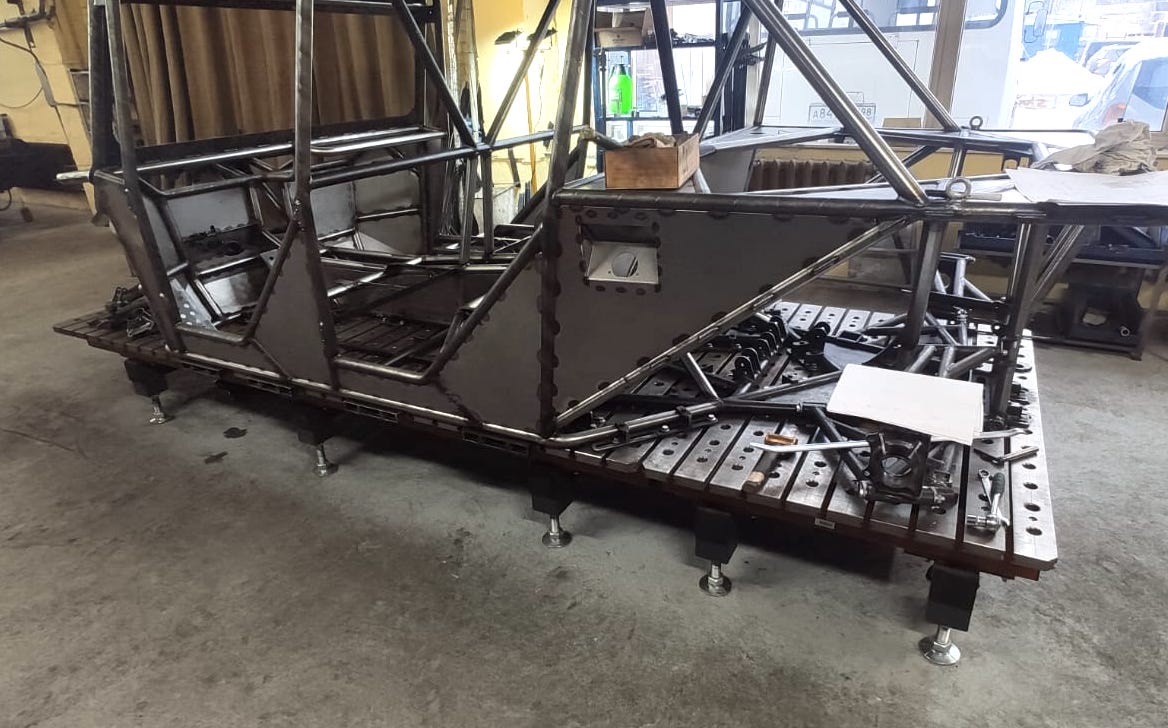

Монтажная плита предназначена для точного позиционирования деталей при сборке и сварке тяжелых конструкций различных по габаритам, типам размера и сложности изделий: машинные кузова, фюзеляжи самолетов, испытательные стенды, автомобильные рамы, контейнера, шкафы управления, корпусные изделия металла. Модульная система сборочно-сварочных плит из наборных пластин позволяет легко изменять конфигурацию рабочей поверхности для более удобного размещения деталей и заготовок. Используемый для крепления оснастки Т-образный паз на пластинах и отверстия диаметром 28 мм позволяют использовать для крепления большое количество вариантов оснасток зарубежного и отечественного производства.

Конструктивные особенности монтажной плиты "СЛОТ-СТОЛ"

При производстве сборочно-сварочных работ важным и трудоемким этапом является позиционирование деталей свариваемых узлов с учетом их размеров, прямолинейности и точности выставляемых углов. Столы и монтажные плиты "СЛОТ-СТОЛ" разработаны специально для точного и легкого позиционирования узлов для сварки с применением универсальных элементов упора и зажима деталей для экономии рабочего времени и снижения трудоемкости подготовительных работ.

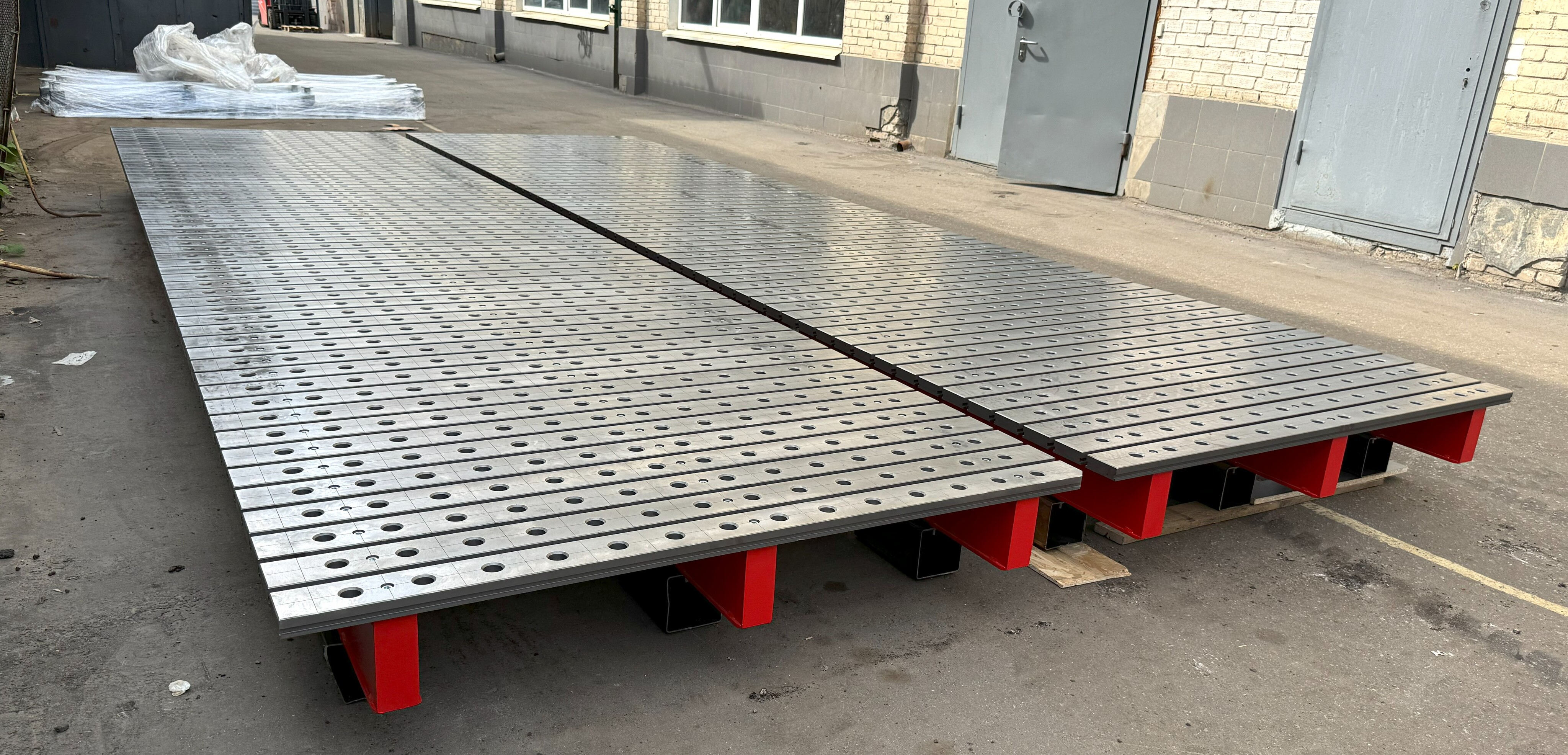

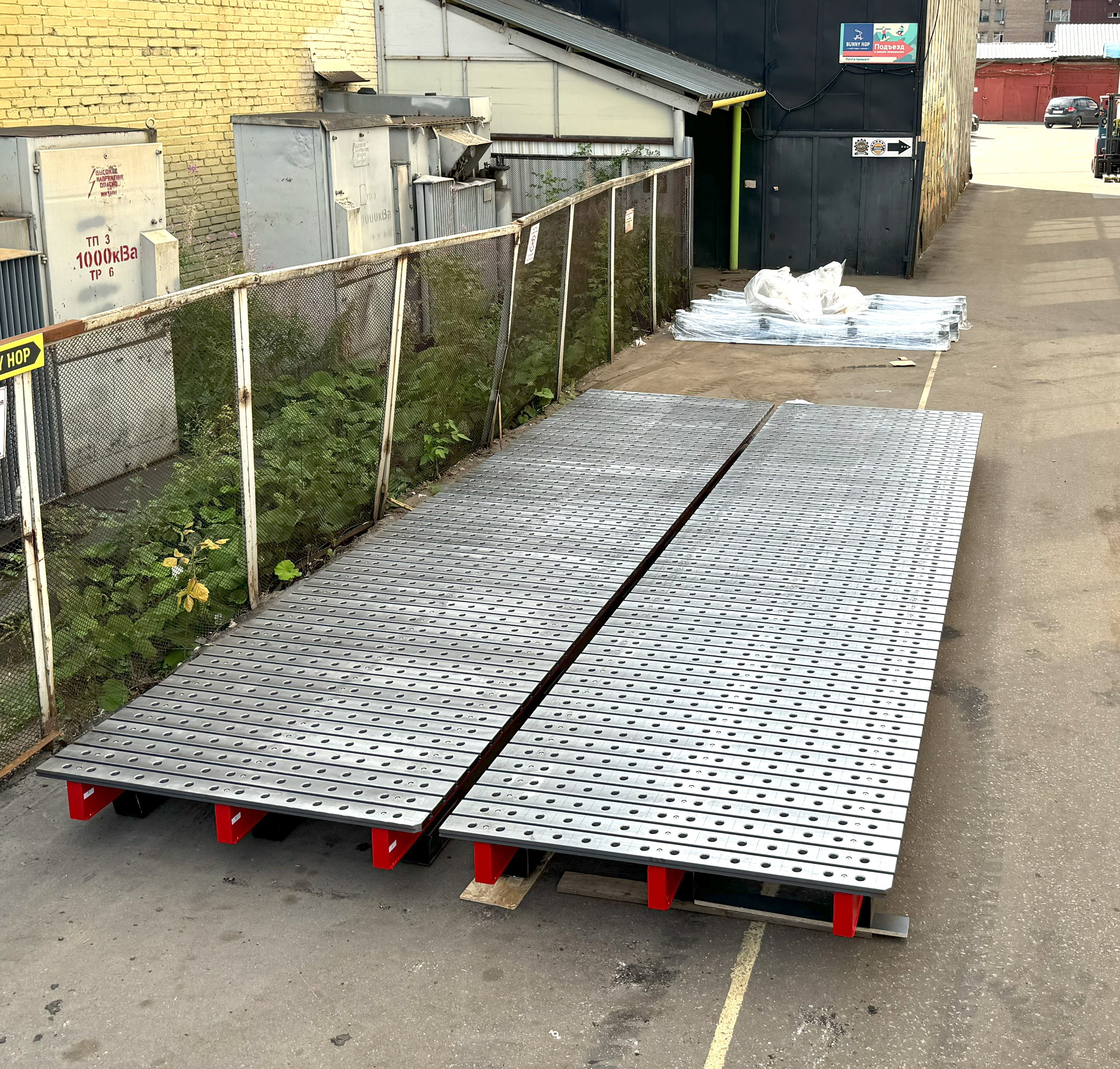

Отличием универсальных монтажных плит от сварочных столов является их незначительная высота, возможность размещать обрабатываемые изделия практически на уровне пола. Использование плит позволяет без специальных кранов размещать тяжелые и габаритные детали на поверхности плиты.

Модульная система из наборных пластин из алюминиевого профиля или серого чугуна

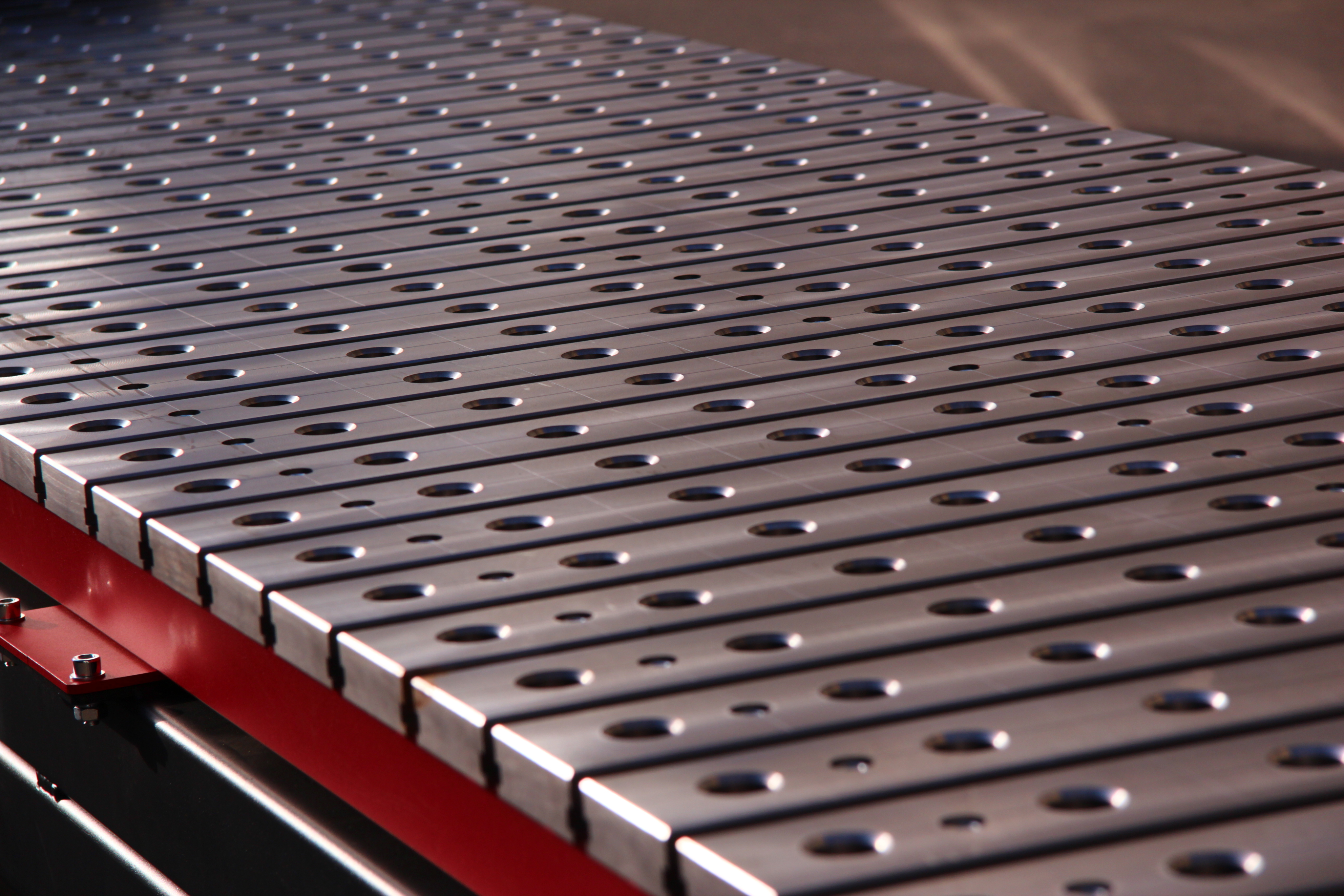

Рабочая поверхность монтажных плит представляет модульную систему из наборных пластин, смонтированных на расстоянии 100 мм друг от друга. Пластины закреплены болтами и могут при необходимости сниматься и переставляться для изменения поверхности стола.

Особым преимуществом является возможность открытия определенных участков поверхности устройства с целью проталкивания выступающих частей деталей. Кроме того, возможность замены отдельных пластин устройства дает уверенность заказчику в их долгосрочном использовании, даже при грубом ведения сварочных работ. Пластины могут изготавливаться из легкого алюминиевого профиля или серого чугуна. Для фиксации на поверхности стола деталей изделия используются Т-образные пазы и отверстия D28мм.

Наборные пластины могут быть двух видов: из алюминиевого профиля или серого чугуна. Высокопрочный алюминиевый сплав отлично подходит в качестве неферритовой поверхности стола для обработки деталей из нержавеющей стали. Высокая теплопроводность алюминиевого сплава при нормальных температурах почти полностью исключает прилипание возможных сварочных брызг. Тем не менее, при постоянном использовании крепежного устройства рекомендуется применение средств защиты и ухода. Повышенное тепловое воздействие на поверхность стола не приводит к его поводке, так как покрывающие его пластины могут свободно расширяться за счет Т-пазов.

К серому чугуну по сравнению с другими материалами наименее приклепают брызги, образующиеся при сварке. Пористая структура чугуна отлично впитывает в себя антипригарные спреи, что делает поверхность стола более защищенной от прилипания окалины и расплавленного металла. Серый чугун имеем минимальную теплопроводность, поэтому стол не будет нагреваться и деформироваться при нагреве изделия. Высокая износостойкость чугуна делает срок эксплуатации столов практически неограниченным.

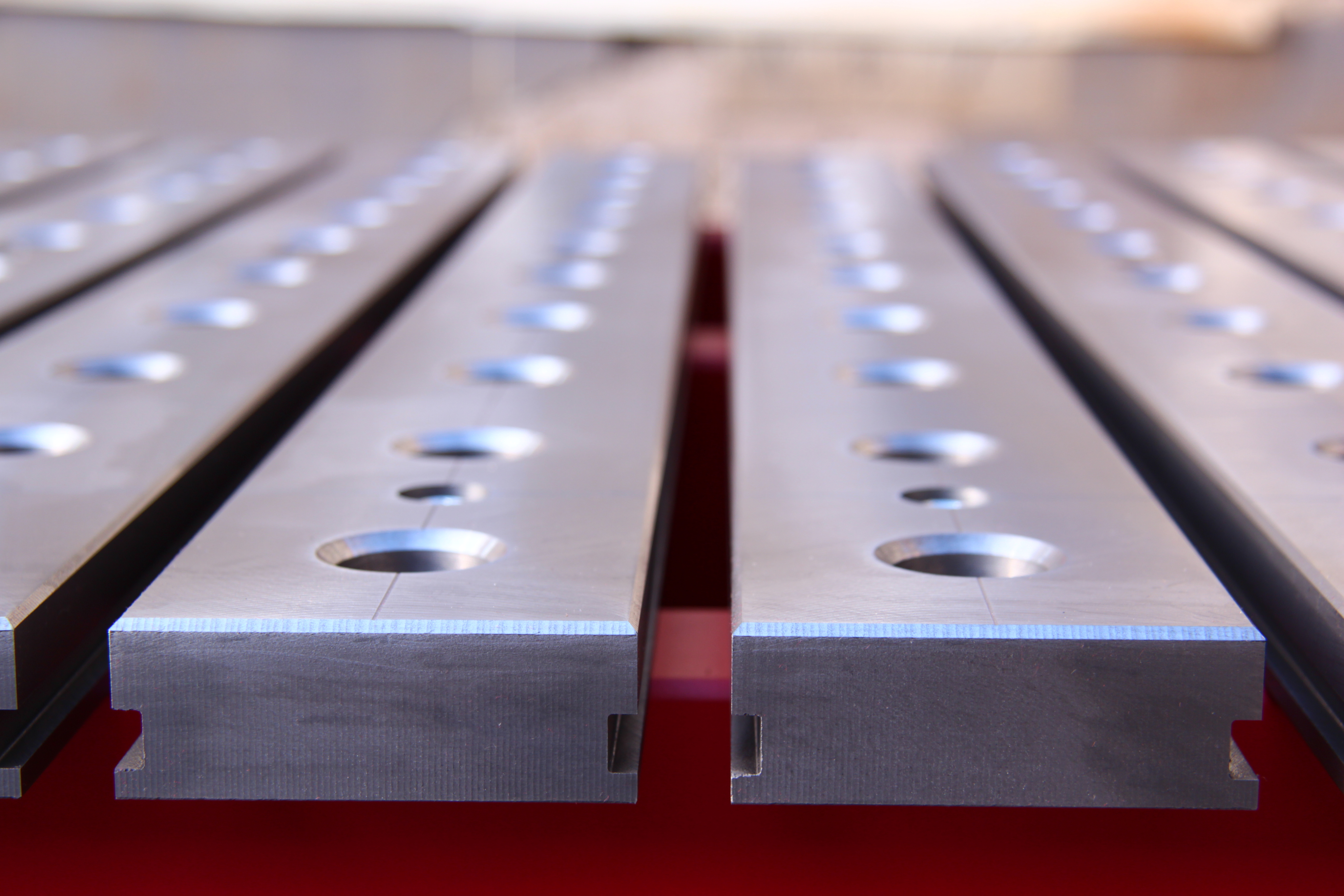

Система крепления оснастки Т-образные пазы и отверстия D28мм

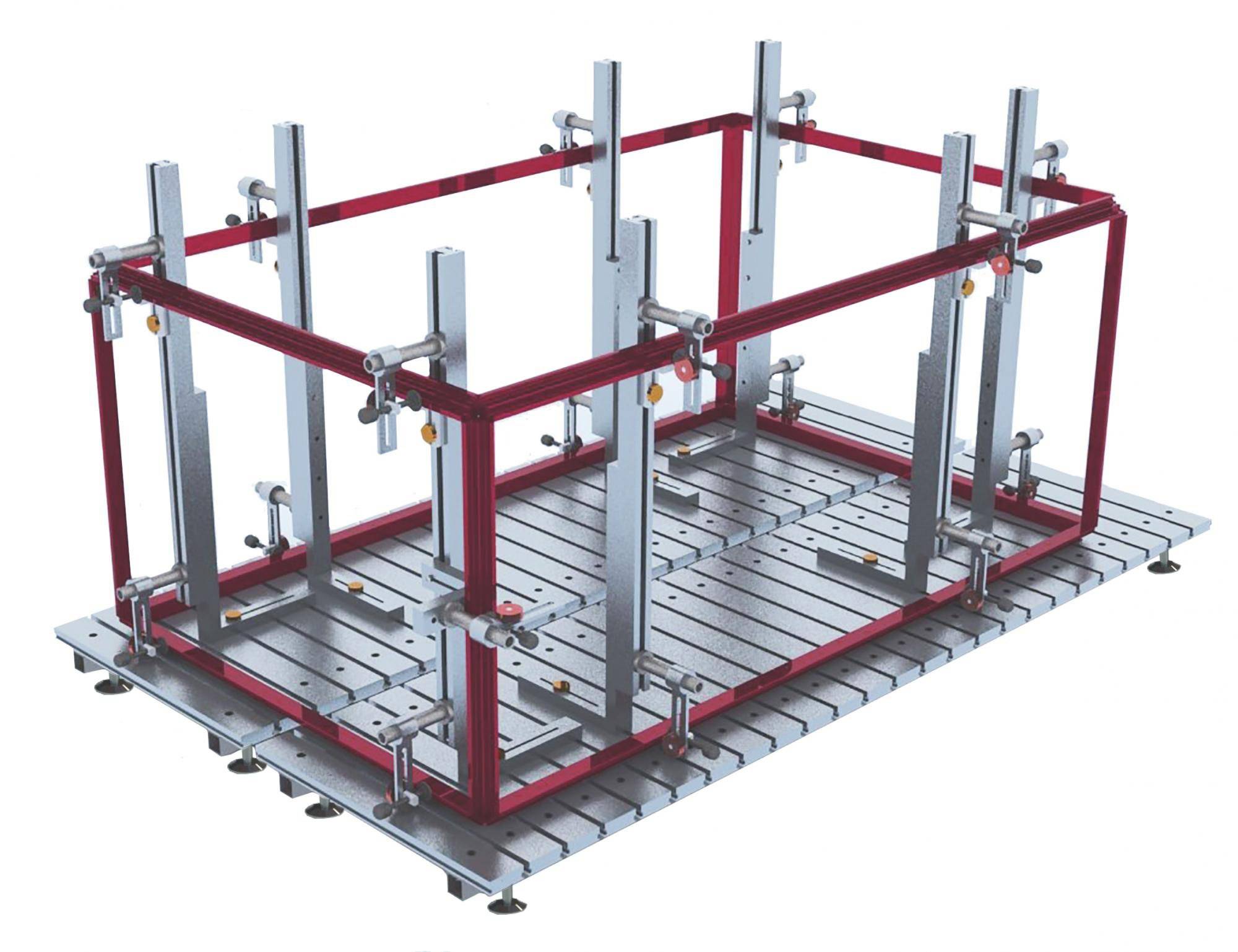

Т-образный паз зарекомендовал себя как наиболее удобный способ крепления оснастки. Основным преимуществом Т-образного паза является возможность бесступенчатого позиционирования всех зажимных и фиксационных элементов в любой точке стола, что особенно удобно при работе с корпусами и рамами. Зажим разнообразных деталей на рабочей поверхности устройств легко осуществляется с помощью универсальных фиксирующих приспособлений, закрепленных с использованием пазового сухаря. Еще одним преимуществом паза является защита его функциональной поверхности от попадания окалин. Также для чугунных пластин предусмотрены отверстия диаметром 28 мм для крепления различных оснасток зарубежного и отечественного производства. Сочетание отверстий и Т-пазов позволяет значительно увеличить разнообразие применяемой оснастки, не снижая надёжности крепления конструкции и ее грузоподъемности.

Технические характеристики монтажной плиты "СЛОТ-СТОЛ"

При соблюдении инструкции по эксплуатации сборочно-сварочных столов производитель гарантирует долговечность и высокую износостойкость сборочно-сварочных столов и плит.

Производство сборочно-сварочныхстолов "СЛОТ-СТОЛ"

Компания СЛОТ-СТОЛ - российское предприятие по производству сборочно-сварочных столов и приспособлений. Компания существует на рынке более 10 лет. Производственная база предприятия находится в г. Калининграде. Она оснащена самым современным высокопроизводительным оборудованием, позволяющим выполнять все этапы работ без привлечения сторонних организаций. Собственные высококвалифицированные специалисты постоянно совершенствуют технологии изготовления стандартной линейки столов и оснастки, а также выполняют проектирование и изготовление оборудования по уникальным заказам клиентов.

Ассортимент продукции включает большой размерный ряд сварочных столов из наборных пластин с несколькими способами крепления свариваемых деталей, различные варианты их модификаций, а также все необходимые виды оснастки. Кроме стандартной линейки изделий, производство позволяет изготавливать столы и оснастку по индивидуальным заказам с учетом технологических процессов клиента. Широкий ассортимент, качество и функциональность продукции позволяют компании СЛОТ-СТОЛ успешно конкурировать с признанными лидерами этого направления. Продукция компании уже зарекомендовала себя на крупнейших промышленных предприятиях России.
