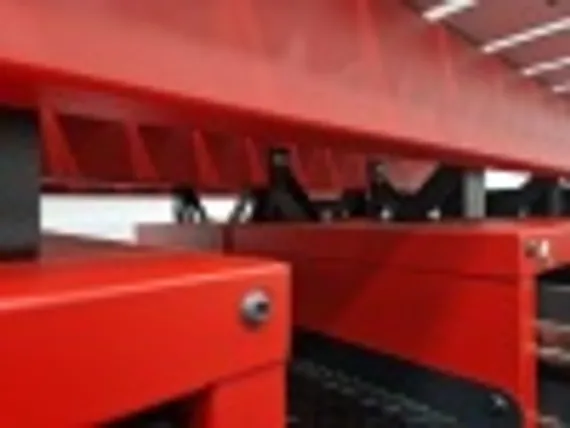

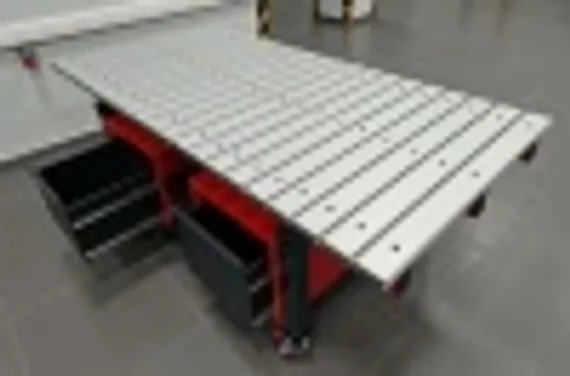

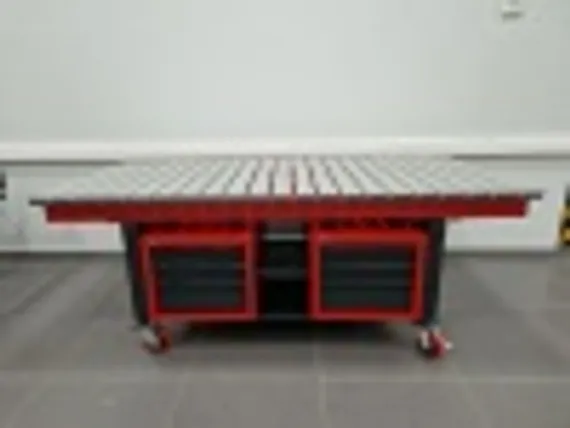

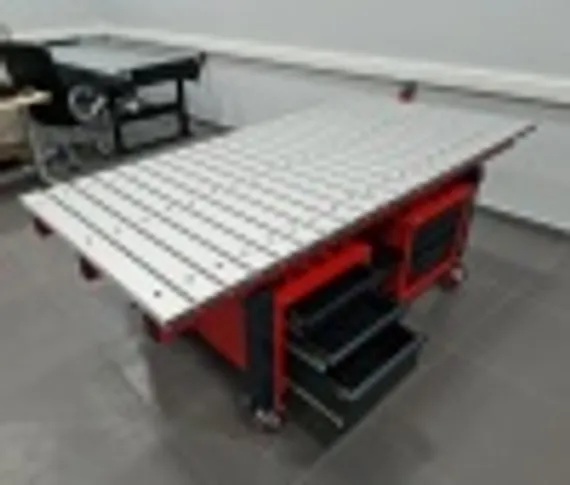

Сборочно-сварочные столы из наборных пластин из алюминиевого анодированного профиля c выдвижными ящиками для инструментов. Используемый для крепления оснастки Т-образный паз на пластинах дает возможность быстро и легко крепить оснастку. Стол имеет компактные размеры, колеса со стопорами для возможности перемещения стола. Вместительные выдвижные ящики для инструментов позволяют организовать удобное рабочее место для сварочных или сборочных работ.
Конструктивные особенности столов c выдвижными ящиками "СЛОТ-СТОЛ"
Выдвижные ящики и полки для инструментов

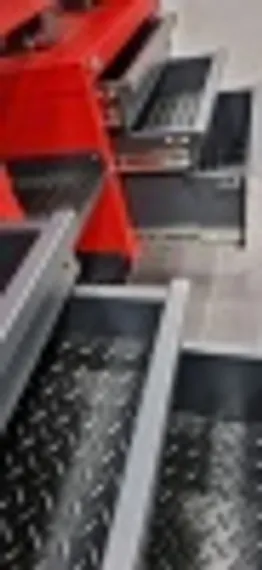

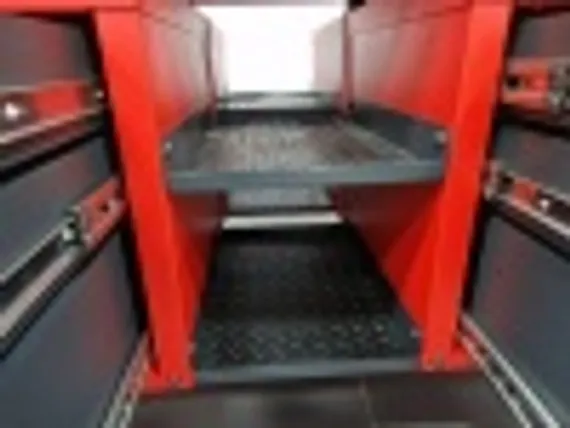

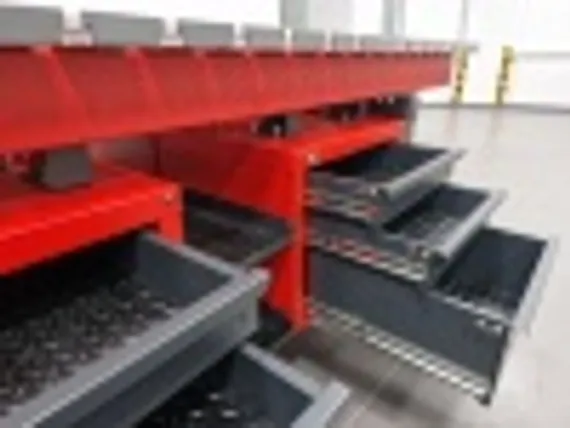

Выдвижные ящики и полки для инструментов находятся под рабочей поверхностью стола. Два больших выкатанных ящик с замками с одной стороны стола и 6 выдвижных ящиков с другой стороны. Высококачественное каркасная конструкция и порошковое покрытие выдвижных ящиков обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени. Внутри ящиков размещены специальные резиновые коврики.
Модульная система из наборных пластин из алюминиевого профиля или серого чугуна
Рабочая поверхность сварочных столов представляет модульную систему из наборных пластин, смонтированных на расстоянии 100 мм друг от друга. Пластины закреплены болтами и могут при необходимости сниматься и переставляться для изменения поверхности стола. На рабочей поверхности столов из чугунных пластин выгравирована специальная размерная сетка с шагом 100 мм х 100 мм, она помогает более точному позиционированию деталей.
Особым преимуществом является возможность открытия определенных участков поверхности устройства с целью проталкивания выступающих частей деталей. Кроме того, возможность замены отдельных пластин устройства дает уверенность заказчику в их долгосрочном использовании, даже при грубом ведения сварочных работ. Пластины могут изготавливаться из легкого алюминиевого профиля или серого чугуна. Для фиксации на поверхности стола деталей изделия используются Т-образные пазы и отверстия D28мм.
Наборные пластины могут быть двух видов: из алюминиевого профиля или серого чугуна. Высокопрочный алюминиевый сплав отлично подходит в качестве неферритовой поверхности стола для обработки деталей из нержавеющей стали. Высокая теплопроводность алюминиевого сплава при нормальных температурах почти полностью исключает прилипание возможных сварочных брызг. Тем не менее, при постоянном использовании крепежного устройства рекомендуется применение средств защиты и ухода. Повышенное тепловое воздействие на поверхность стола не приводит к его поводке, так как покрывающие его пластины могут свободно расширяться за счет Т-пазов.
К серому чугуну по сравнению с другими материалами наименее приклепают брызги, образующиеся при сварке. Пористая структура чугуна отлично впитывает в себя антипригарные спреи, что делает поверхность стола более защищенной от прилипания окалины и расплавленного металла. Серый чугун имеем минимальную теплопроводность, поэтому стол не будет нагреваться и деформироваться при нагреве изделия. Высокая износостойкость чугуна делает срок эксплуатации столов практически неограниченным.
Система крепления оснастки Т-образные пазы и отверстия D28мм
Т-образный паз зарекомендовал себя как наиболее удобный способ крепления оснастки. Основным преимуществом Т-образного паза является возможность бесступенчатого позиционирования всех зажимных и фиксационных элементов в любой точке стола, что особенно удобно при работе с корпусами и рамами. Зажим разнообразных деталей на рабочей поверхности устройств легко осуществляется с помощью универсальных фиксирующих приспособлений, закрепленных с использованием пазового сухаря. Еще одним преимуществом паза является защита его функциональной поверхности от попадания окалин. Также для чугунных пластин предусмотрены отверстия диаметром 28 мм для крепления различных оснасток зарубежного и отечественного производства. Сочетание отверстий и Т-пазов позволяет значительно увеличить разнообразие применяемой оснастки, не снижая надёжности крепления конструкции и ее грузоподъемности.
Технические характеристики столов из алюминия "СЛОТ-СТОЛ"
| Тип пластин | анодированный алюминиевый профиль |
| Тип стола | стационарный, передвижной |
| Длина пластин | 1000 мм |
| Толщина пластин | 30 мм |
| Точность механической обработки пластины | 0,05 мм/м2 |
| Грузоподъёмность стола из алюминиевого профиля | 500 кг/м2 |
| Отклонение от плоскостности стола | 0,5 мм/м2 |
| Система крепления оснастки | Т-образный паз |
| Ширина рабочей поверхности | 2100 х 1000 мм |
| Высота стола | 810 мм |
При соблюдении инструкции по эксплуатации сборочно-сварочных столов производитель гарантирует долговечность и высокую износостойкость сборочно-сварочных столов.
Производство сборочно-сварочных столов "СЛОТ-СТОЛ"
Компания СЛОТ-СТОЛ - российское предприятие по производству сборочно-сварочных столов и приспособлений. Компания существует на рынке более 10 лет. Производственная база предприятия находится в г. Калининграде. Она оснащена самым современным высокопроизводительным оборудованием, позволяющим выполнять все этапы работ без привлечения сторонних организаций. Собственные высококвалифицированные специалисты постоянно совершенствуют технологии изготовления стандартной линейки столов и оснастки, а также выполняют проектирование и изготовление оборудования по уникальным заказам клиентов.
>
Ассортимент продукции включает большой размерный ряд сварочных столов из наборных пластин с несколькими способами крепления свариваемых деталей, различные варианты их модификаций, а также все необходимые виды оснастки. Кроме стандартной линейки изделий, производство позволяет изготавливать столы и оснастку по индивидуальным заказам с учетом технологических процессов клиента. Широкий ассортимент, качество и функциональность продукции позволяют компании СЛОТ-СТОЛ успешно конкурировать с признанными лидерами этого направления. Продукция компании уже зарекомендовала себя на крупнейших промышленных предприятиях России.
