Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
QD-518
Товарная группа:
Металлорежущие станки
Габариты упаковки (4 стула) Д*Ш*В, см:
1625×1990×1982 мм
Описание

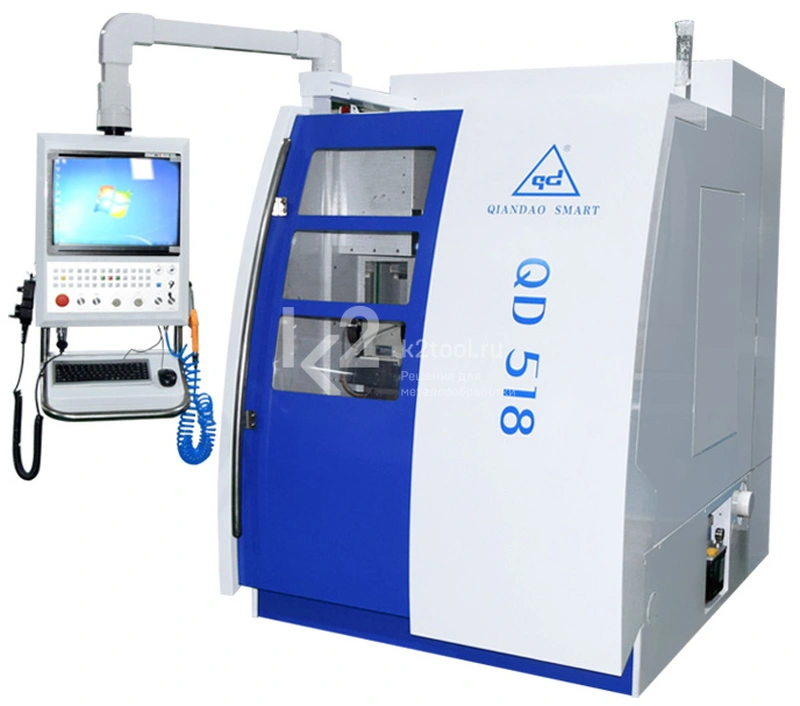

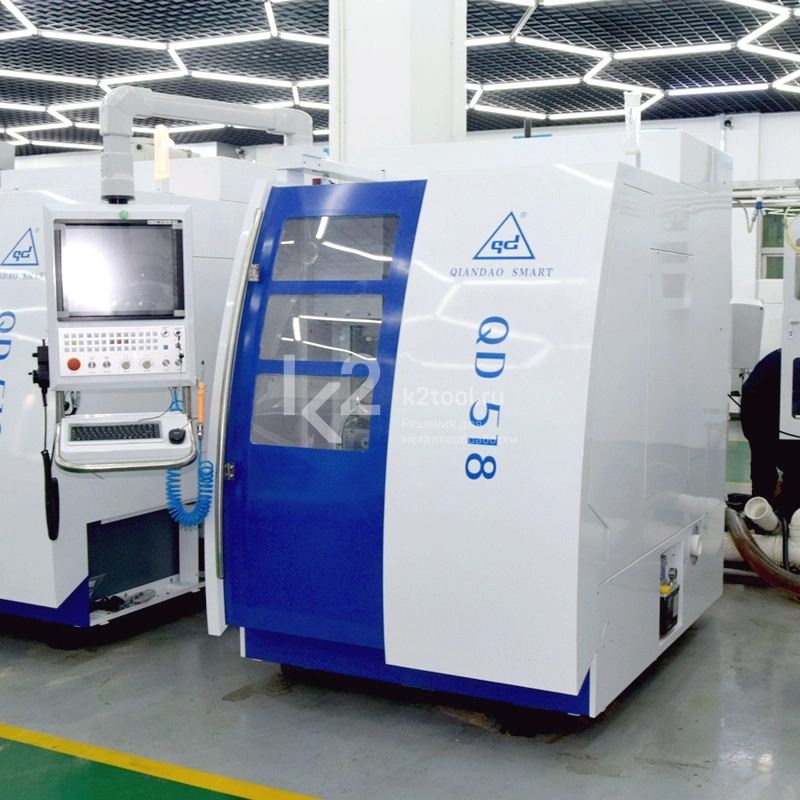

Купить пятиосевой станок с ЧПУ QD-518 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Основание машины изготовлено из искусственных минеральных компонентов с хорошим показателем устойчивости.

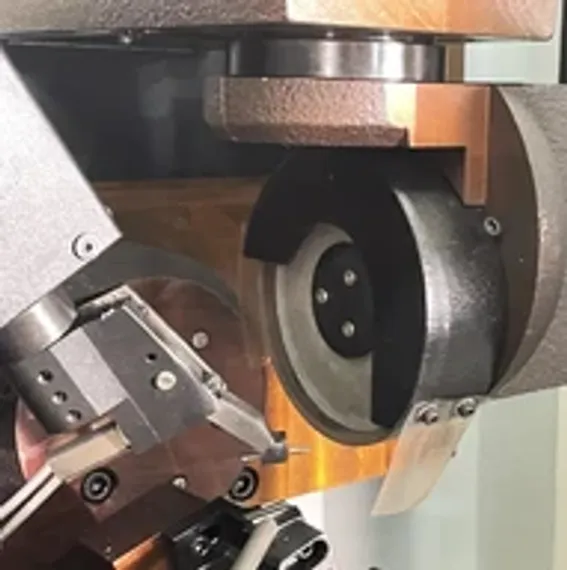

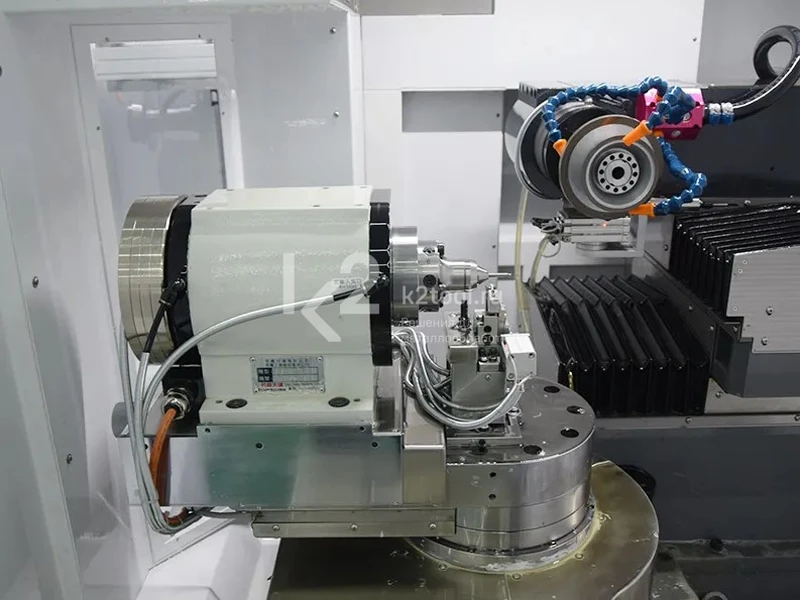

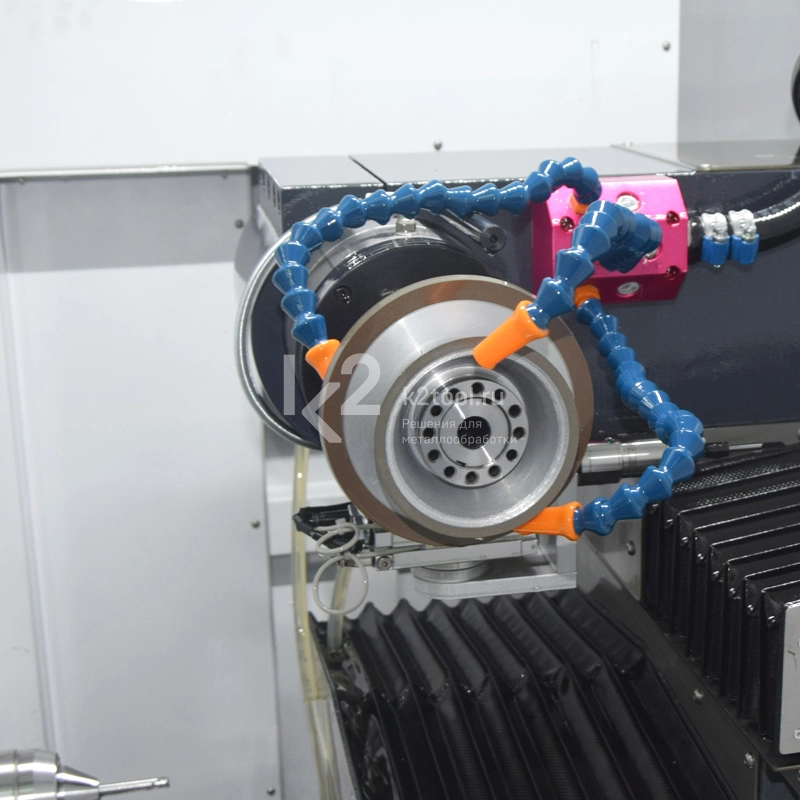

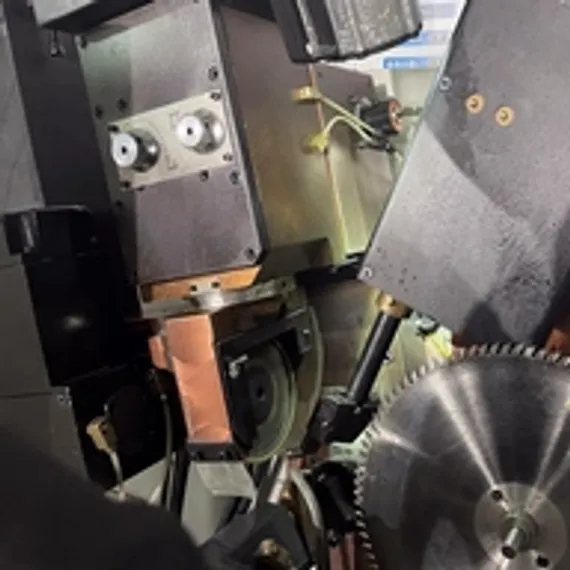

- Двойная шлифовальная головка по оси C оснащена электрическим шпинделем с прямым приводом и синхронным преобразованием частоты.

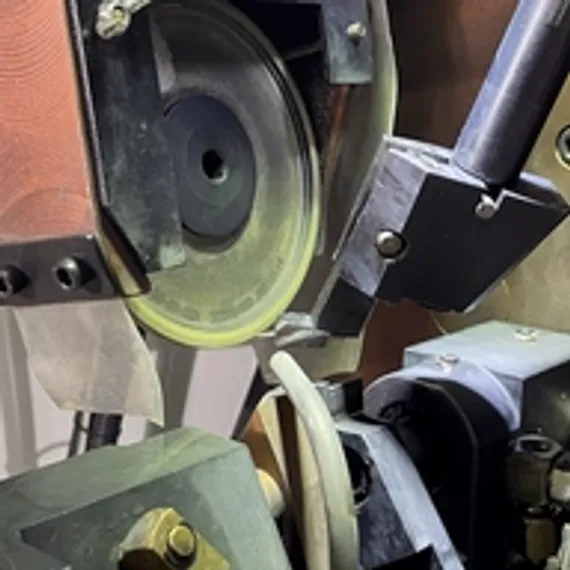

- На фланце могут быть установлены 4-8 шлифовальных кругов, что позволяет выполнить шлифование передней, задней и торцевой поверхностей инструмента за один проход.
- Шпиндель по оси A с прямым приводом оснащен цанговым патроном Schaublin.
- Полностью герметичный корпус для надежности и удобства обслуживания оснащен фронтальной дверью и боковыми окнами из органического стекла.

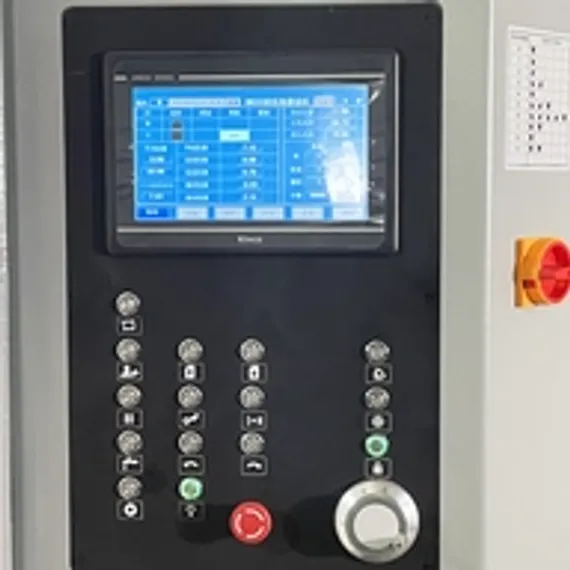

- Система управления состоит из панели с ручным электронным маховиком, специальной кнопки пуска и ножного переключателя.
- Шкаф электроники оснащен системой охлаждения и кондиционирования воздуха для повышения срока службы всех компонентов станка.
- Функция поглощения дыма и пожаротушения обеспечивает безопасность работы и экологически чистое производство.
Технические характеристики
| Макс. диаметр заготовки | 6,35 мм |
| Макс. длина заготовки | 100 мм |
| Макс. глубина канавки заготовки | 3 мм |
| Макс. нагрузка на рабочий стол | 3 кг |
| Мощность шлиф. головки | 10 кВт |
| Диаметр шлиф. диска | 50-125 мм |
| Частота вращения шпинделя шлиф. головки | 1000-12000 об/мин |
| Перемещение шлиф. головки по оси Z | 145 мм |
| Перемещение рабочего стола по оси X | 160 мм |
| Перемещение рабочего стола по оси Y | 160 мм |
| Скорость линейного перемещения по осям | 15 м/мин |
| Частота вращения шпинделя заготовки по оси А | 200 об/мин |
| Диапазон вращения оси А | 360° |
| Диаметр зажима | 1-6,35 мм |
| Диаметр автоматического зажима | 1-12,7 мм |
| Макс. частота вращения шлиф. головки по оси С | 30 об/мин |
| Диапазон вращения оси C | 205° (-170°...+35°) |
| Высота центров шпинделя заготовки | 157 мм |
| Радиальное биение шпинделя заготовки | ≤ 0,005 мм |
| Радиальное биение шпинделя шлиф. головки | ≤ 0,005 мм |
| Сила пневматического зажима | 750-800 кг |
| Точность линейного перемещения по осям | 0,001 мм |
| Точность вращения по осям | 0,001° |
| Параметры сети | 380 В, 50 Гц, 3-фазный |
| Общая мощность | 18,5 кВт |
| Габариты | 1625×1990×1982 мм |
| Масса | 2500 кг |
