Описание

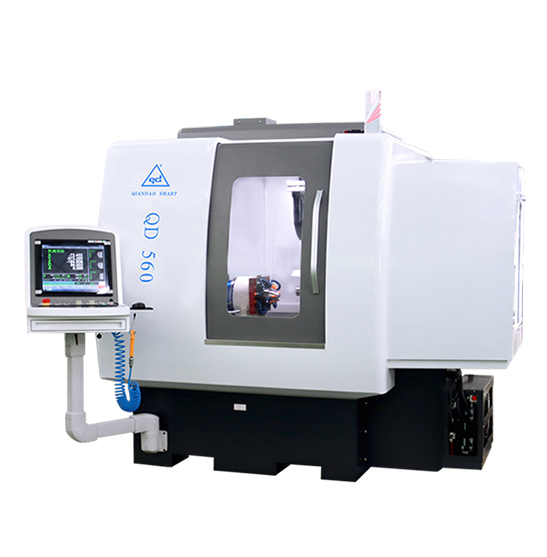

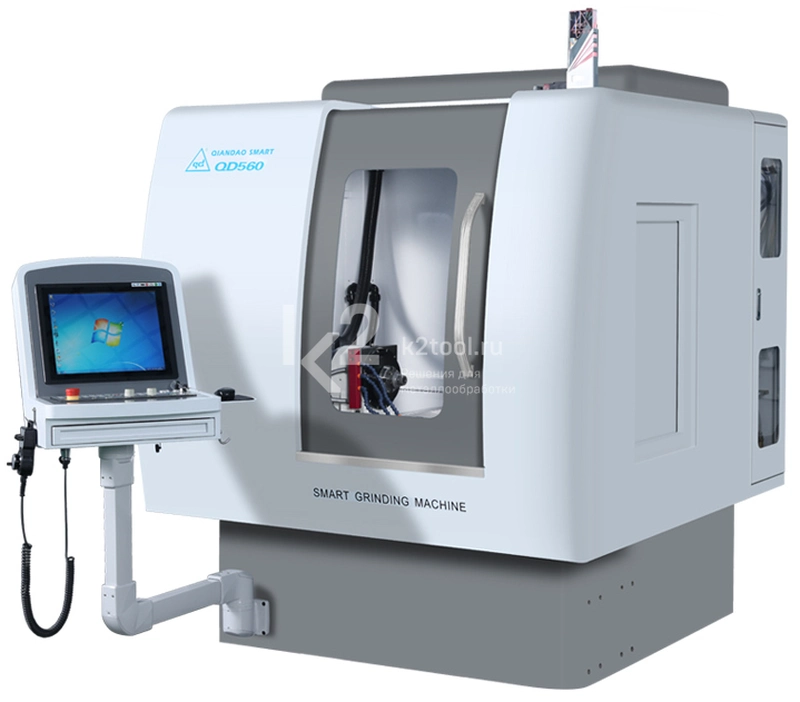

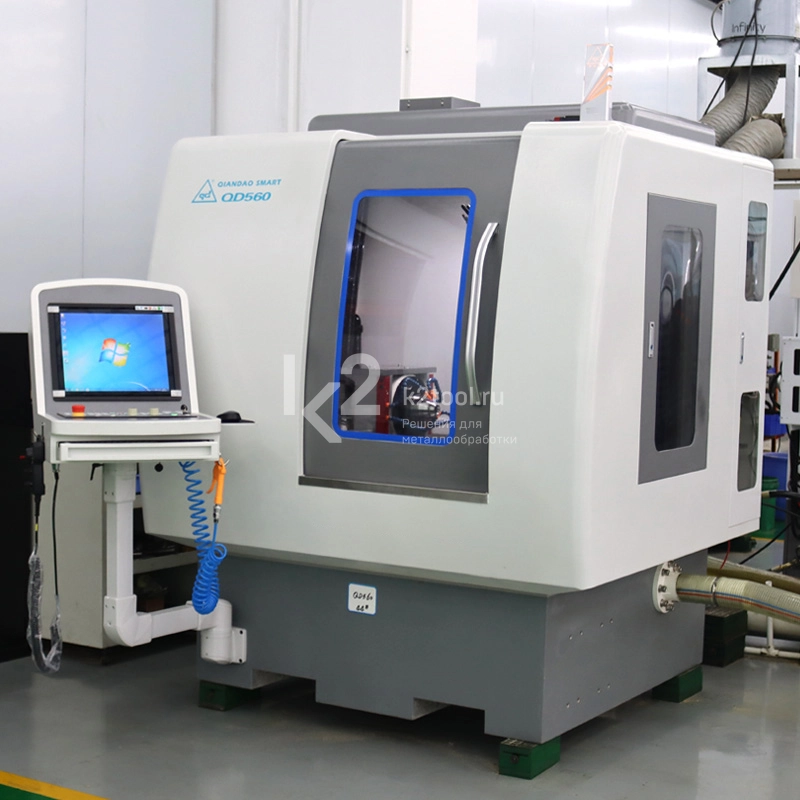

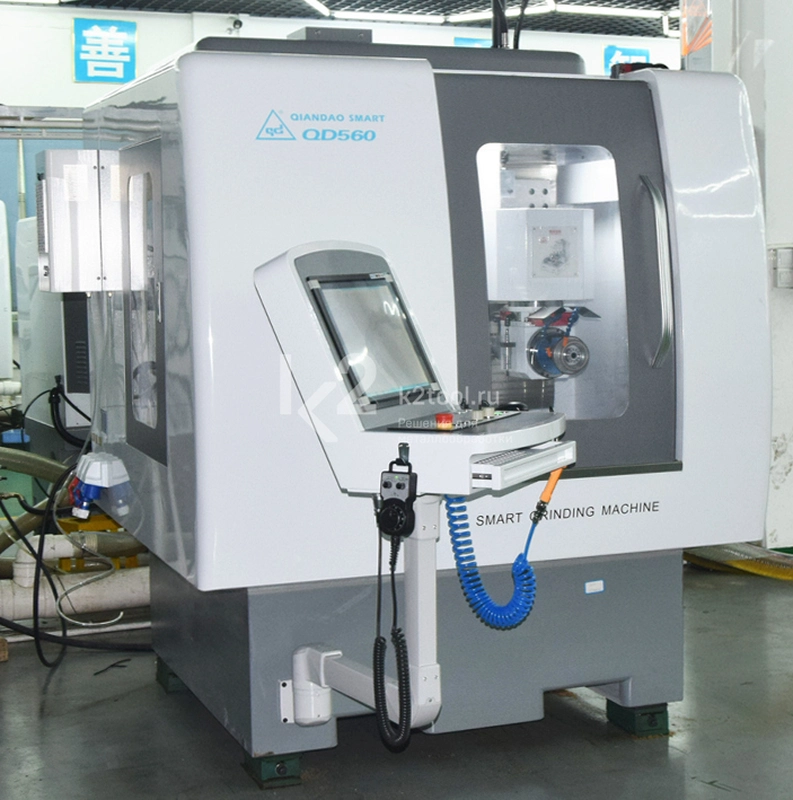

Купить пятиосевой станок с ЧПУ QD-560 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности

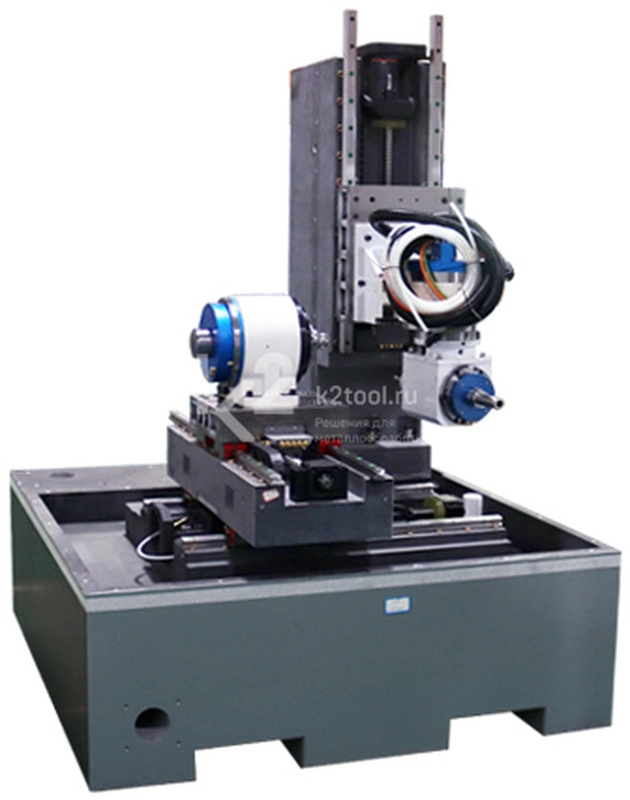

- Основание машины изготовлено из натурального гранита с отличной термостойкостью и вибропоглощением.
- Двойная шлифовальная головка по оси C оснащена электрическим шпинделем с прямым приводом и синхронным преобразованием частоты.
- Линейное перемещение по осям X, Y и Z осуществляется при помощи шарико-винтовых пар и линейных направляющих.
- На фланце могут быть установлены 4-8 шлифовальных кругов, что позволяет выполнить шлифование передней, задней и торцевой поверхностей инструмента за один проход.

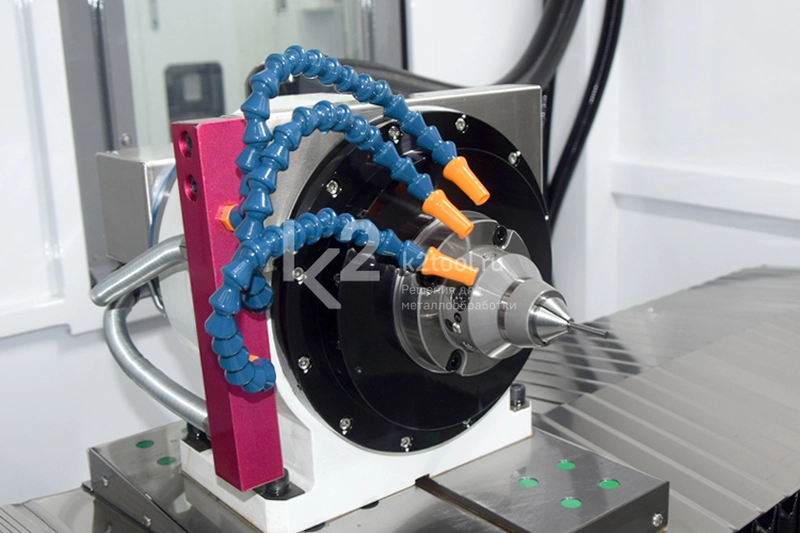

- Шпиндель по оси A оснащен прецизионным подшипником NSK, цилиндрическим зажимом W25 и цанговым патроном Schaublin.

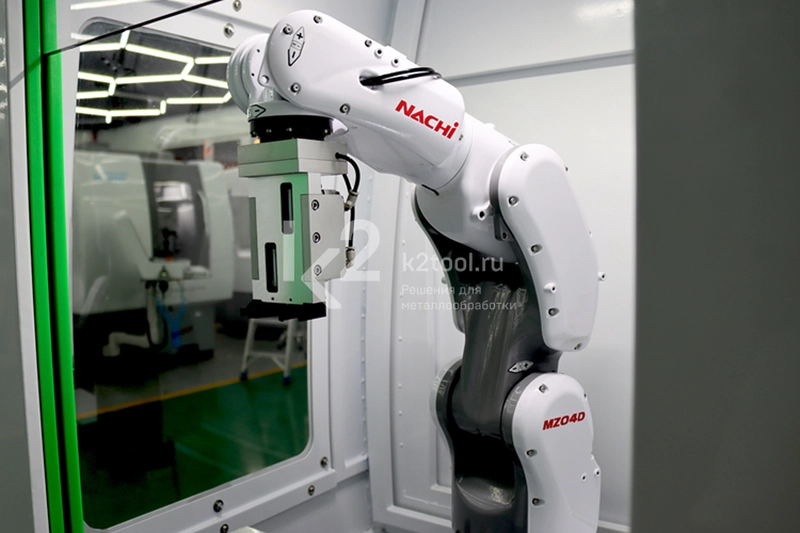

- Робот-манипулятор Nachi отвечает за загрузку и выгрузку заготовок для полностью автоматизированного производства на протяжении 24 часов.
- Дополнительно станок может быть оснащен 3-осевой автоматической системой загрузки, системой защиты от столкновений, точным зажимом и высокоточным держателем для заготовки.
Технические характеристики
| Макс. диаметр заготовки | 200 мм |
| Макс. длина заготовки | 170 мм |
| Макс. глубина канавки заготовки | 10 мм |
| Макс. нагрузка на рабочий стол | 10 кг |
| Мощность шлиф. головки | 11 кВт |
| Диаметр шлиф. диска | 50-200 мм |
| Частота вращения шпинделя шлиф. головки | 0-8000 об/мин |
| Перемещение шлиф. головки по оси Z | 360 (-100/+220) мм |
| Перемещение рабочего стола по оси X | 460 мм |
| Перемещение рабочего стола по оси Y | 400 мм |
| Скорость линейного перемещения по осям | 15 м/мин |
| Частота вращения шпинделя заготовки по оси А | 400 об/мин |
| Диапазон вращения оси А | 360° |
| Хвостовик шпинделя заготовки оси А | ISO 50 |
| Диаметр зажима | 3-20 мм |
| Диаметр автоматического зажима цангами Schunk | 3-20 мм |
| Макс. частота вращения шлиф. головки по оси С | 75 об/мин |
| Диапазон вращения оси C | 325° (-95°...+230°) |
| Высота центров шпинделя заготовки | 150 мм |
| Радиальное биение шпинделя заготовки | ≤ 0,005 мм |
| Радиальное биение шпинделя шлиф. головки | ≤ 0,005 мм |
| Сила пневматического зажима | 800-1000 кг |
| Точность линейного перемещения по осям | 0,001 мм |
| Точность вращения по осям | 0,001° |
| Мощность охлаждающего насоса | 3 P |
| Объем бака охлаждающей жидкости | 200 л |
| Параметры сети | 380 В, 50 Гц, 3-фазный |
| Общая мощность | 18 кВт |
| Габариты | 1700×1520×2100 мм |
| Масса | 4000 кг |
Комплектация
- Станок QD-560.
- Система ЧПУ Syntec 210MA-5E.
- Сервопривод.
- Измерительный щуп.
- HSK фланец.
- Шлифовальная головка с прямым приводом мощностью 11 кВт.
- W25 устройство пневматического захвата изделия.
- Автоматическая система смазки.
- Фланец шлифовального круга.
- Автоматическая система охлаждения.
