Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
QD-580
Товарная группа:
Металлорежущие станки
Габариты упаковки (4 стула) Д*Ш*В, см:
2200×1600×2400 мм
Описание

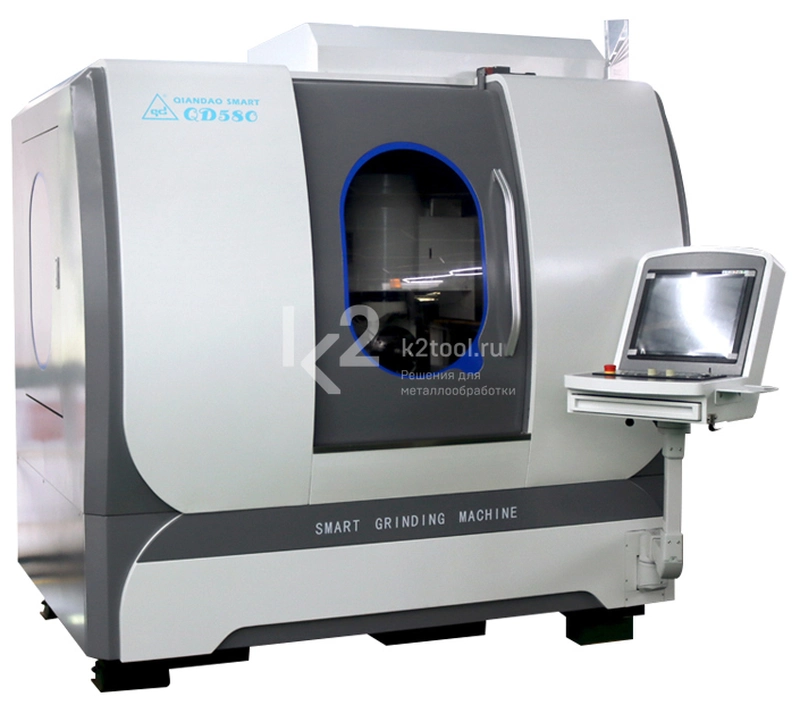

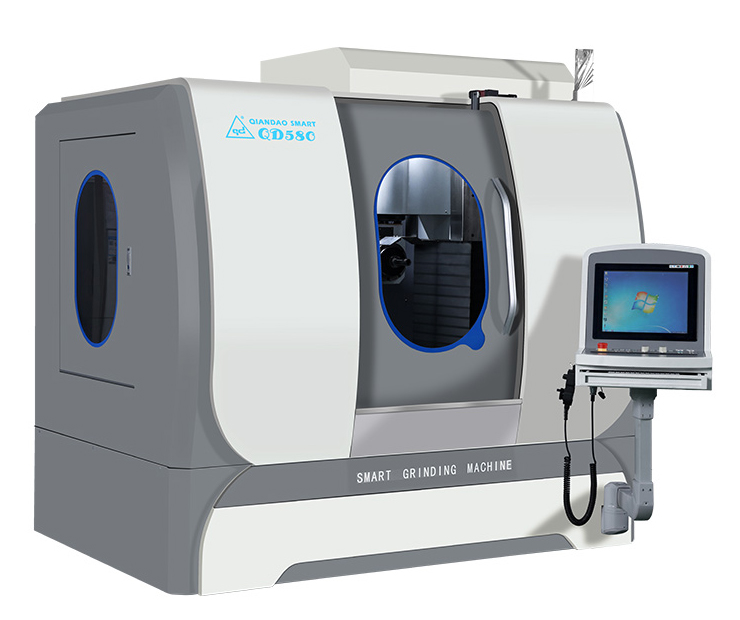

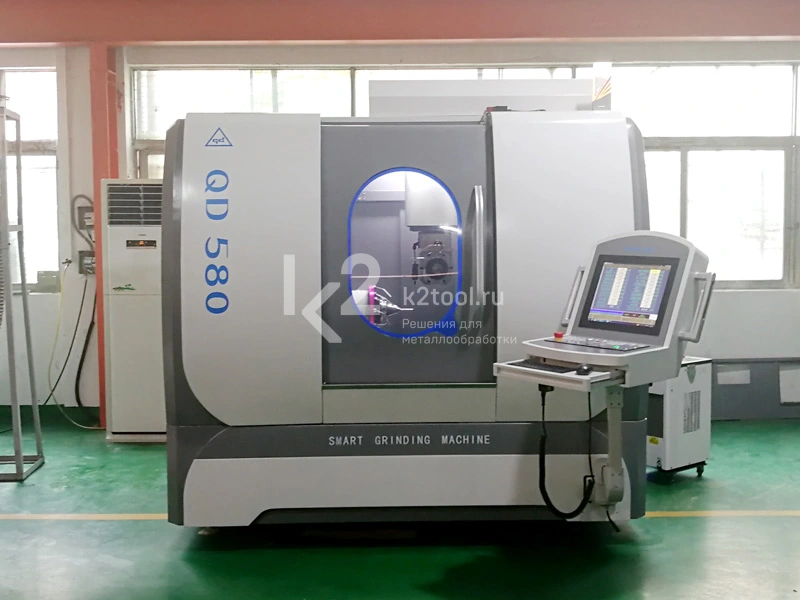

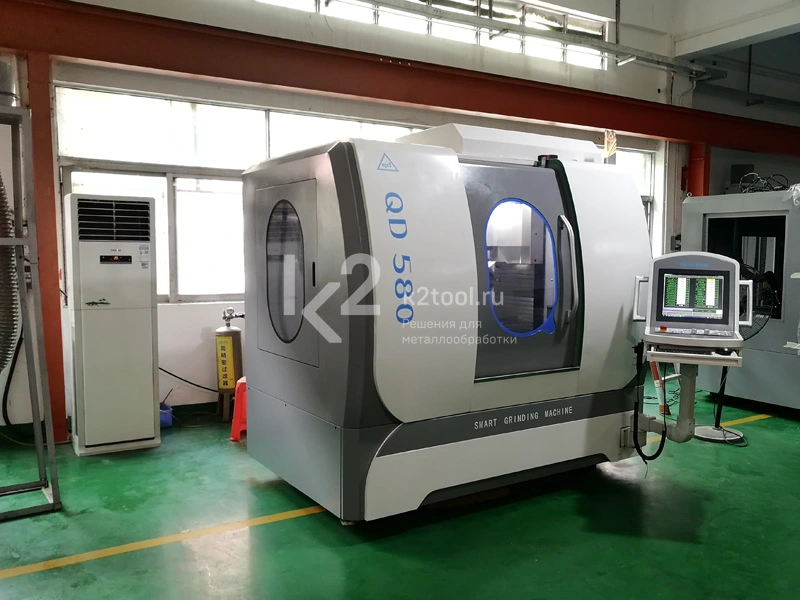

Купить пятиосевой станок с ЧПУ QD-580 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности

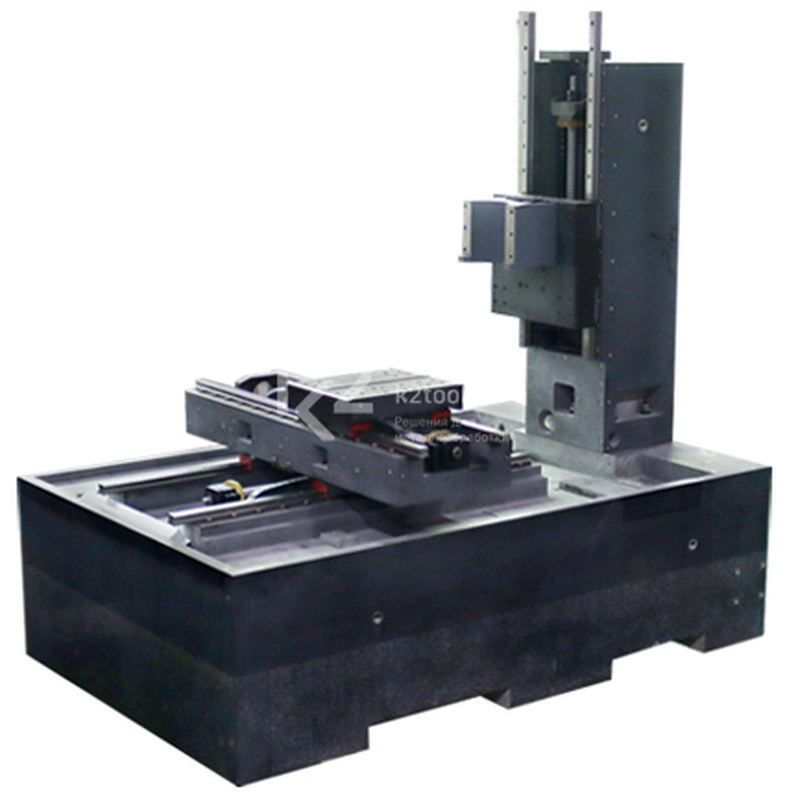

- Основание машины изготовлено из искусственного гранита с непревзойденной термостойкостью и вибропоглощением.

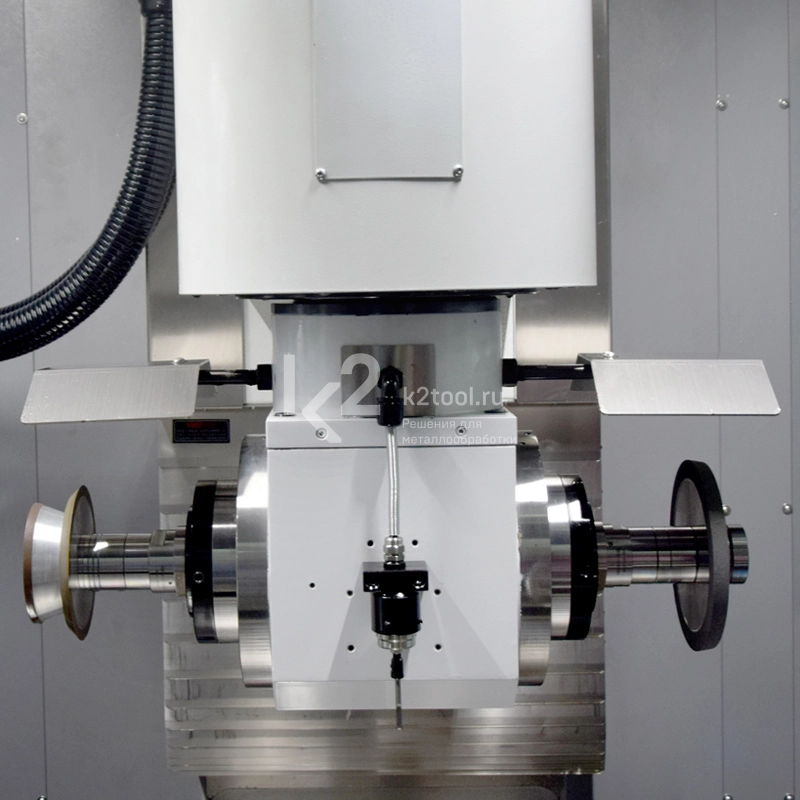

- Двойная шлифовальная головка по оси C оснащена электрическим шпинделем с прямым приводом и синхронным преобразованием частоты.
- На фланце могут быть установлены 4-8 шлифовальных кругов, что позволяет выполнить шлифование передней, задней и торцевой поверхностей инструмента за один проход.

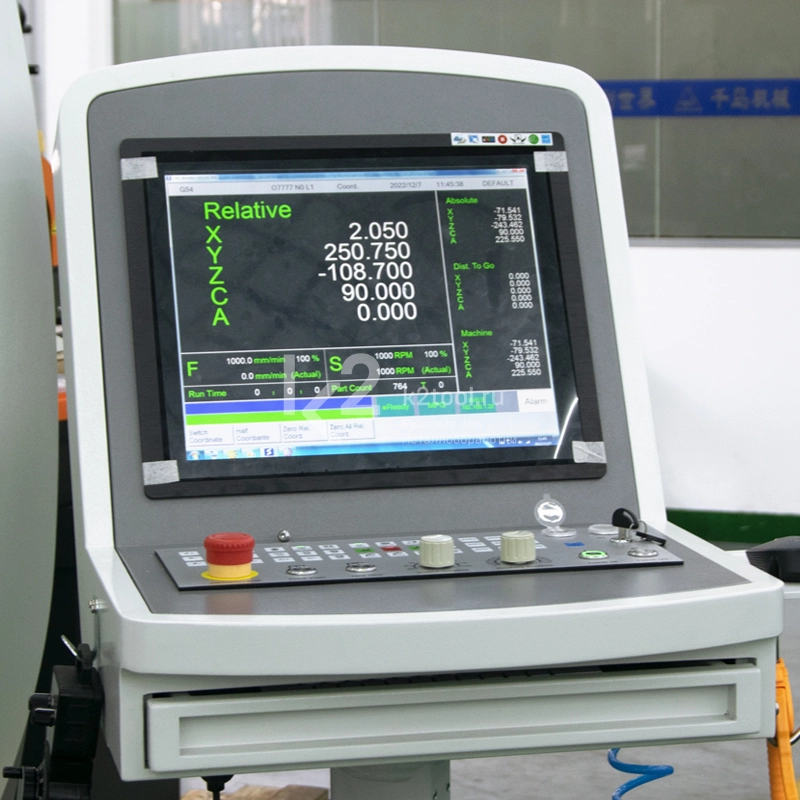

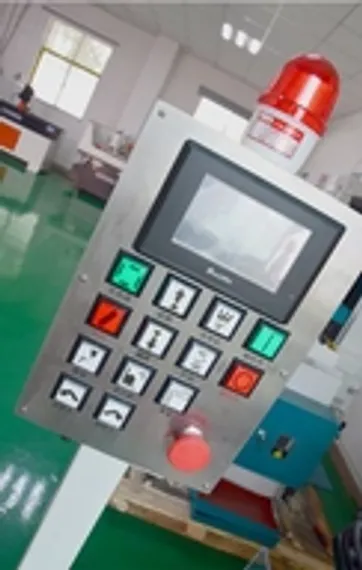

- Панель управления с удобным сенсорным экраном и функциональными клавишами для быстрой настройки параметров.

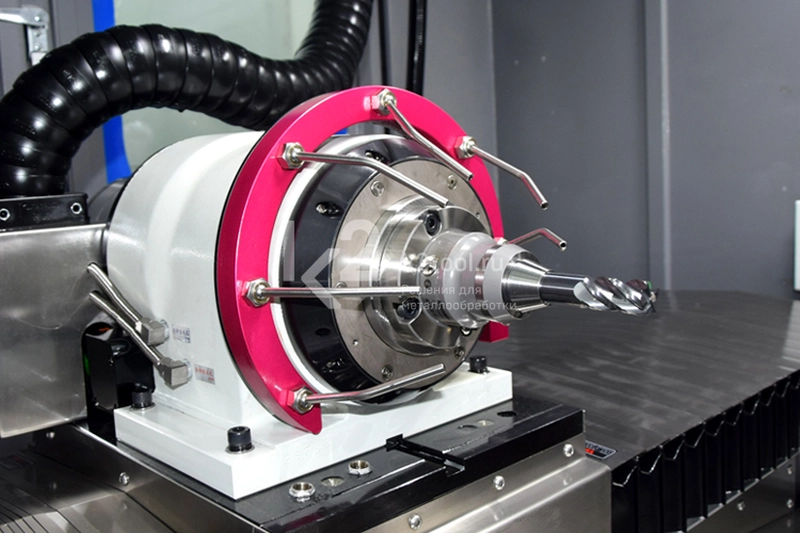

- Шпиндель по оси A с прямым приводом оснащен зажимом W25 и цанговым патроном Schaublin.
- Линейное перемещение по осям X, Y и Z осуществляется при помощи шарико-винтовых пар и линейных направляющих марки Hiwin.

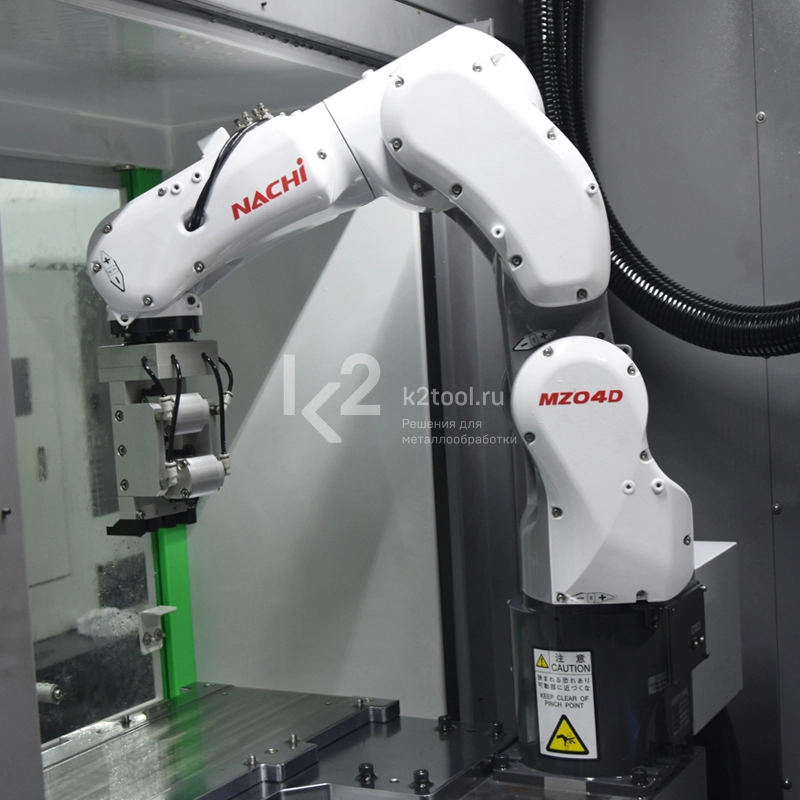

- Робот-манипулятор Nachi отвечает за загрузку и выгрузку заготовок для полностью автоматизированного производства на протяжении 24 часов.

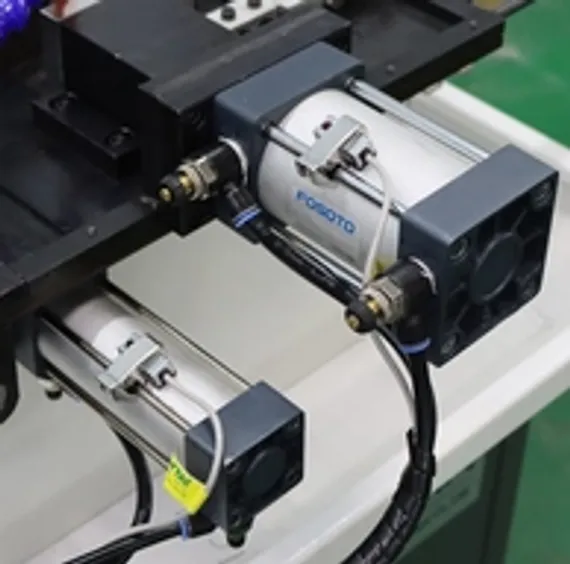

- Дополнительно станок может быть оснащен пневматическим зажимом заготовки, автоматической системой загрузки, системой защиты от столкновений, точным зажимом и высокоточным держателем заготовки.
Технические характеристики
| Макс. диаметр заготовки | 200 мм |
| Макс. длина заготовки | 200 мм |
| Макс. глубина канавки заготовки | 20 мм |
| Макс. нагрузка на рабочий стол | 20 кг |
| Мощность шлиф. головки | 24 кВт |
| Диаметр шлиф. диска | 50-200 мм |
| Частота вращения шпинделя шлиф. головки | 1000-8000 об/мин |
| Перемещение шлиф. головки по оси Z | 350 (-100/+250) мм |
| Перемещение рабочего стола по оси X | 520 мм |
| Перемещение рабочего стола по оси Y | 540 мм |
| Перемещение рабочего стола по оси Z | 350 мм |
| Скорость линейного перемещения по осям | 15 м/мин |
| Частота вращения шпинделя заготовки по оси А | 200 об/мин |
| Диапазон вращения оси А | 360° |
| Хвостовик шпинделя заготовки оси А | ISO 50 |
| Диаметр зажима | 2-20 мм |
| Диаметр автоматического зажима цангами Schunk | 3-32 мм |
| Макс. частота вращения шлиф. головки по оси С | 75 об/мин |
| Диапазон вращения оси C | 320° (-225°...+95°) |
| Расстояние между центрами | 520-540 мм |
| Высота центров | 350 мм |
| Высота центров шпинделя заготовки | 135 мм |
| Радиальное биение шпинделя заготовки | ≤ 0,005 мм |
| Радиальное биение шпинделя шлиф. головки | ≤ 0,005 мм |
| Сила пневматического зажима | 600-800 кг |
| Точность линейного перемещения по осям | 0,001 мм |
| Точность вращения по осям | 0,001° |
| Расход охлаждающей жидкости | 60-80 л/мин |
| Мощность двигателя охлаждающего насоса | 3 P |
| Объем бака охлаждающей жидкости | 200 л |
| Параметры сети | 380 В, 50 Гц, 3-фазный |
| Общая мощность | 30 кВт |
| Габариты | 2200×1600×2400 мм |
| Масса | 5000 кг |
