Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
QD-680
Товарная группа:
Металлорежущие станки
Габариты упаковки (4 стула) Д*Ш*В, см:
1600×1550×2100 мм
Описание

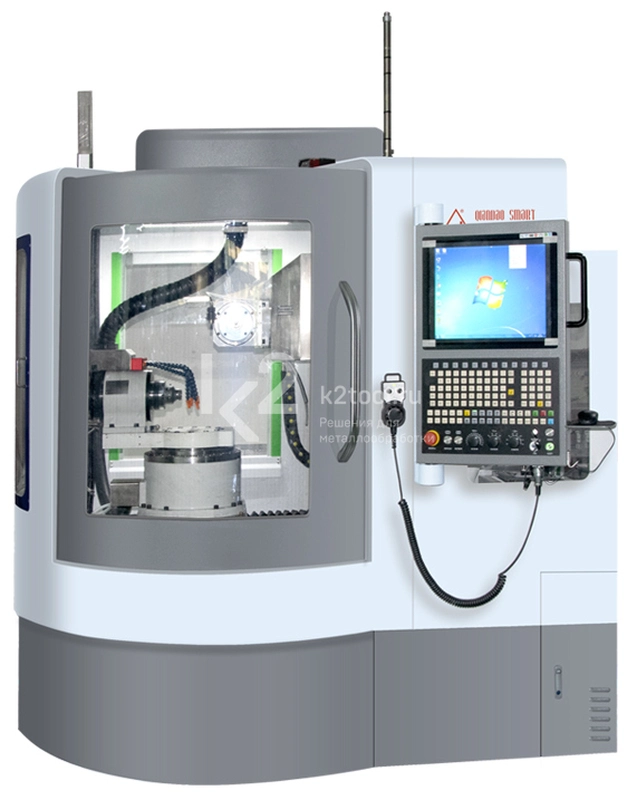

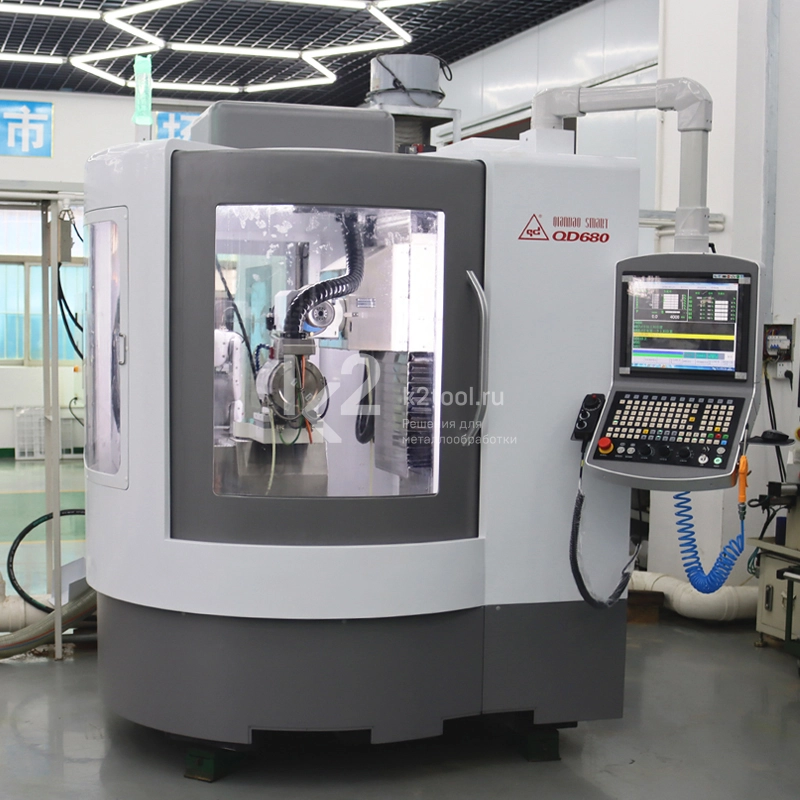

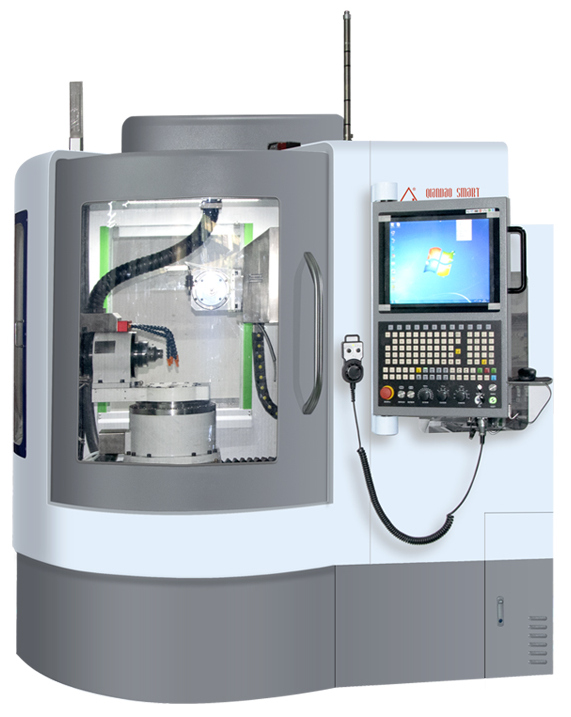

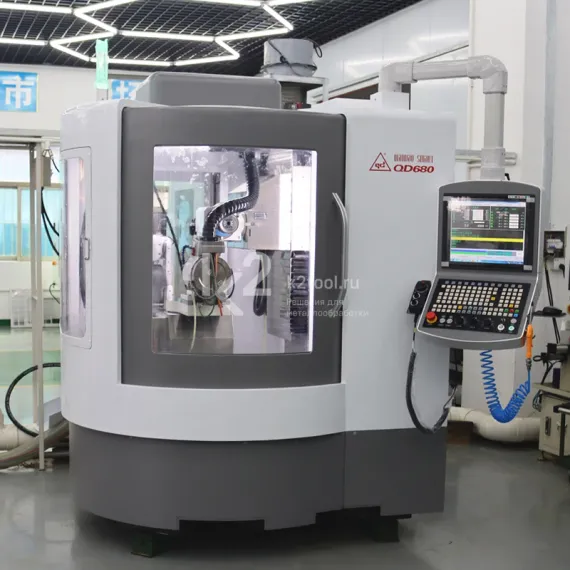

Купить шестиосевой станок с ЧПУ QD-680 по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности

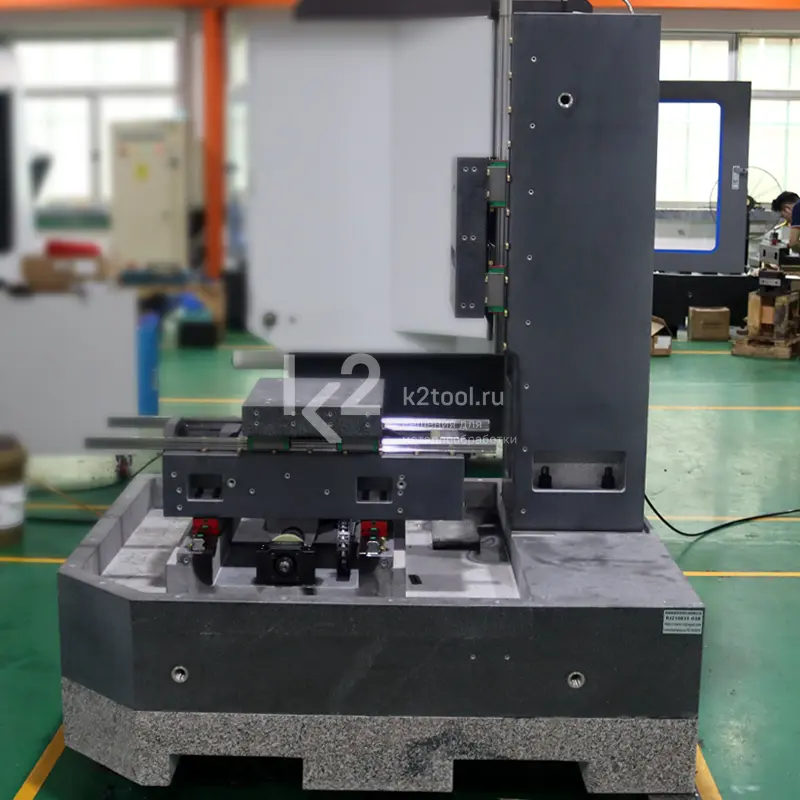

- Основание машины изготовлено из натурального гранита с отличной термостойкостью и вибропоглощением.
- Станок оснащен высокоточным шпинделем с прямым приводом и частотно-регулируемым двигателем.

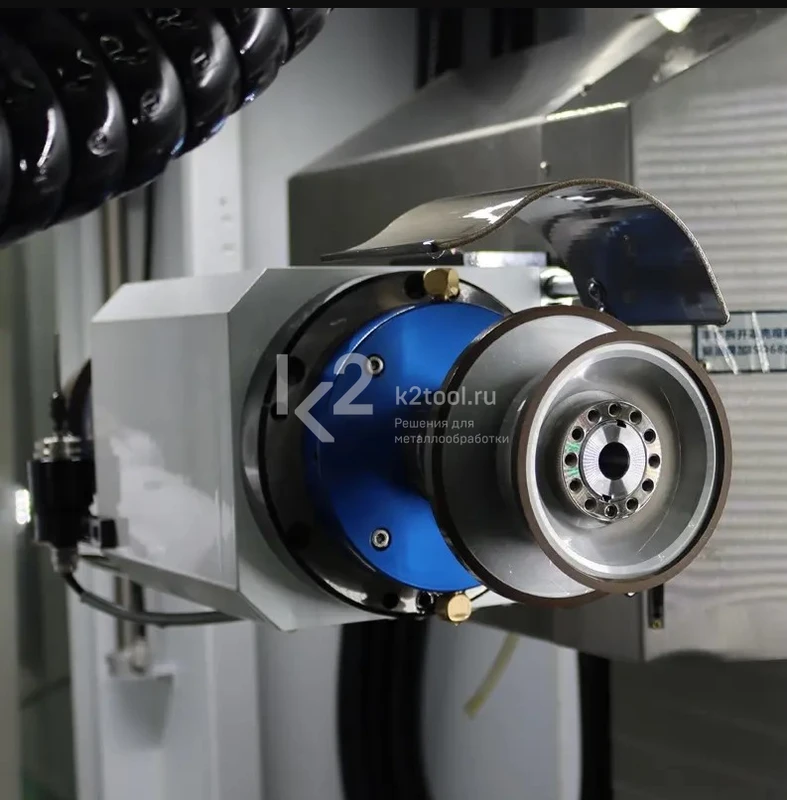

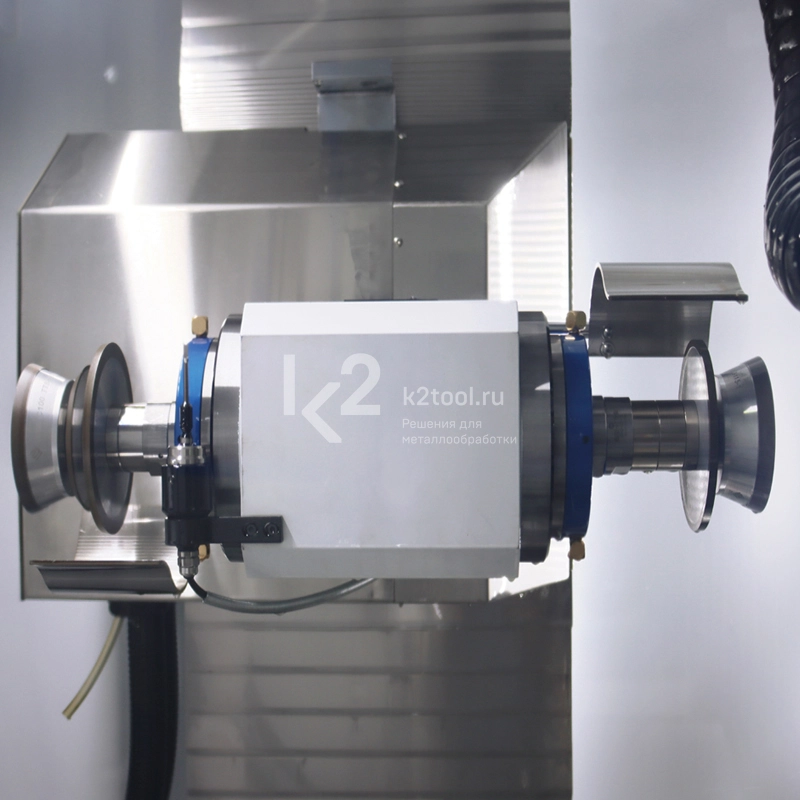

- Двойная шлифовальная головка по оси C.

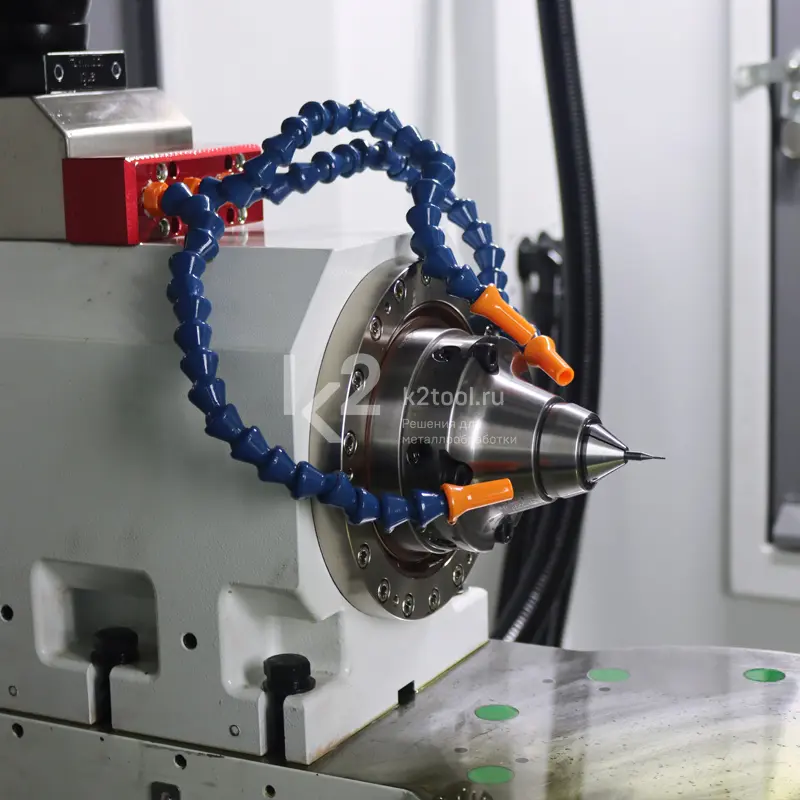

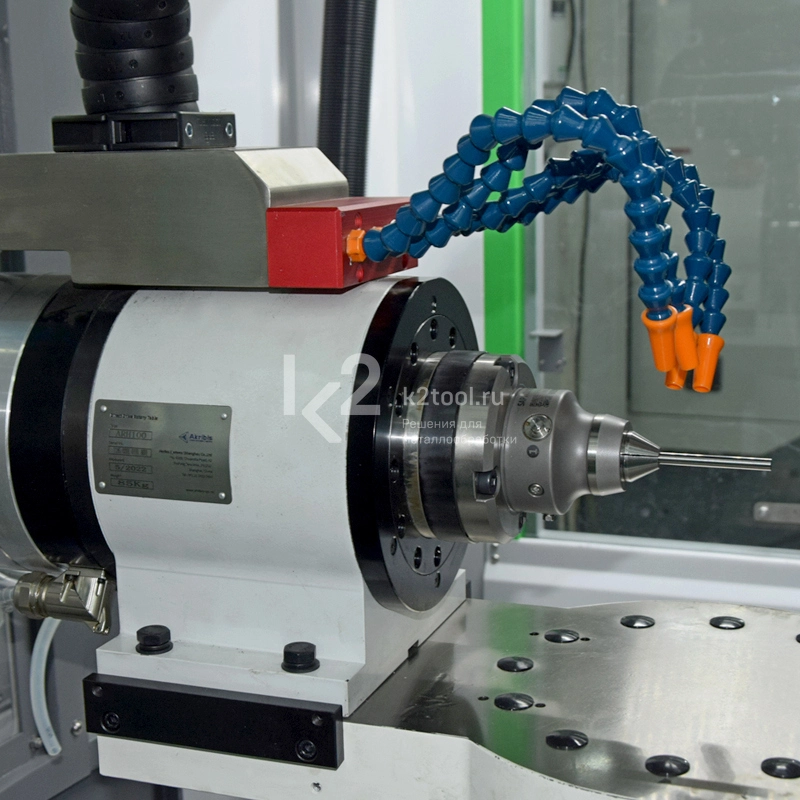

- Шпиндель по оси A с цилиндрическим зажимом W20 оснащен прямым приводом, оси B и C - турбоприводом.
- Линейное перемещение по осям X, Y и Z осуществляется при помощи шарико-винтовых пар и линейных направляющих.
- На фланце могут быть установлены от 4 до 8 эльборовых или алмазных шлифовальных кругов, что позволяет выполнить шлифование передней, задней и торцевой поверхностей инструмента за один проход.

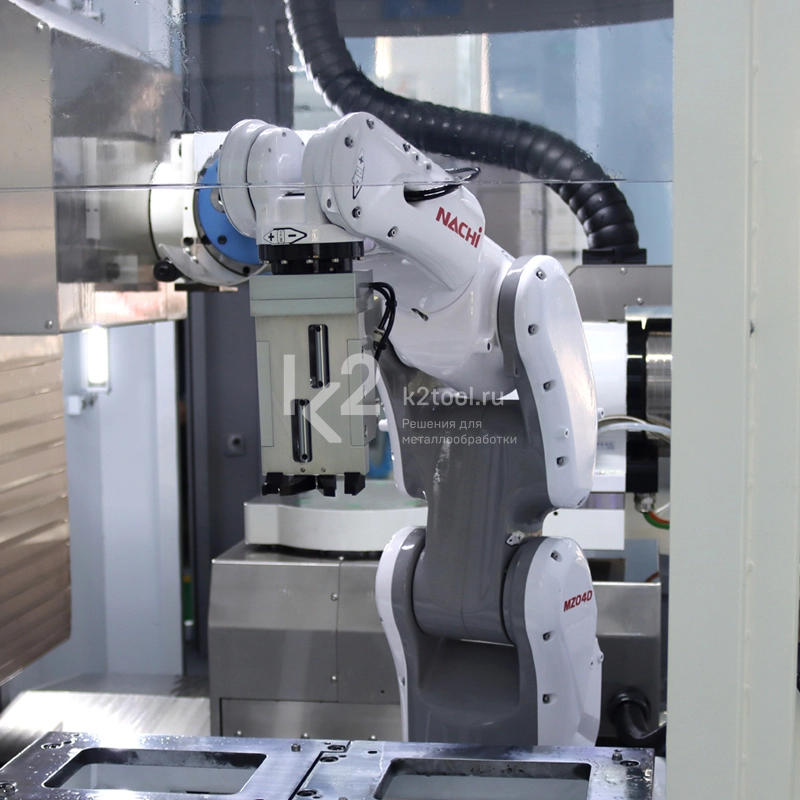

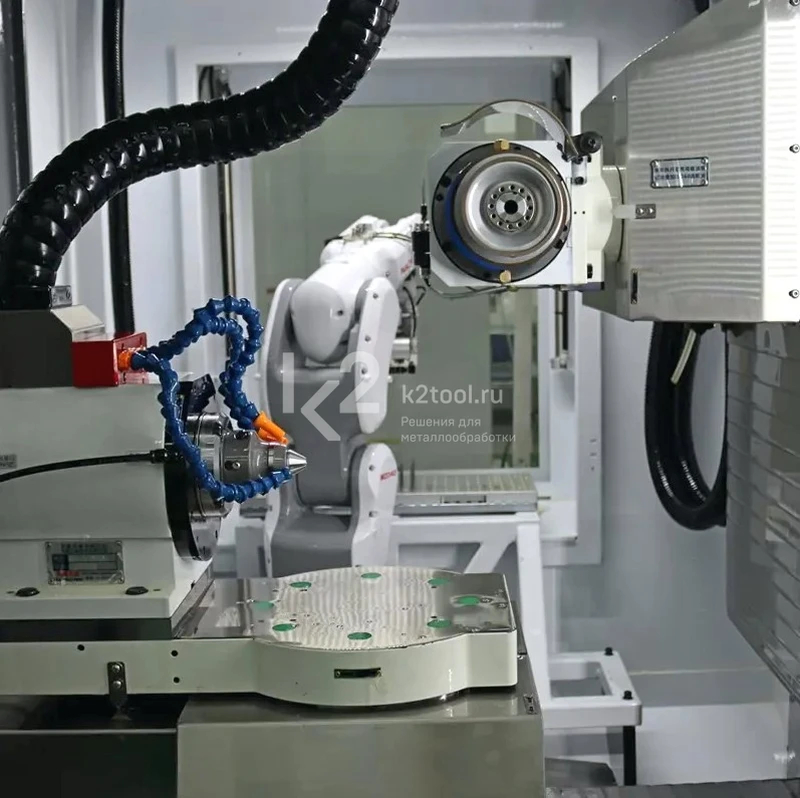

- Робот-манипулятор Nachi отвечает за загрузку и выгрузку заготовок для полностью автоматизированного производства на протяжении 24 часов.
- Дополнительно станок может быть оснащен 3-осевой автоматической системой загрузки, системой защиты от столкновений и высокоточным держателем для заготовки.
Технические характеристики
| Макс. диаметр заготовки | 150 мм |
| Макс. длина заготовки | 200 мм |
| Макс. глубина канавки заготовки | 10 мм |
| Макс. нагрузка на рабочий стол | 10 кг |
| Мощность шлиф. головки | 11 кВт |
| Диаметр шлиф. диска | 50-200 мм |
| Частота вращения шпинделя шлиф. головки | 1000-8000 об/мин |
| Перемещение шлиф. головки по оси Z | 320 (-100/+220) мм |
| Перемещение рабочего стола по оси X | 285 мм |
| Перемещение рабочего стола по оси Y | 300 мм |
| Перемещение рабочего стола по оси Z | 320 мм |
| Скорость линейного перемещения по осям | 15 м/мин |
| Частота вращения шпинделя заготовки по оси А | 200 об/мин |
| Диапазон вращения оси А | 360° |
| Хвостовик шпинделя заготовки оси А | ISO 50 |
| Диаметр автоматического зажима | 3-12 мм |
| Макс. частота вращения шлиф. головки по оси С | 75 об/мин |
| Диапазон вращения оси C | 175° (-15°...+160°) |
| Высота центров шпинделя заготовки | 140 мм |
| Радиальное биение шпинделя заготовки | ≤ 0,005 мм |
| Радиальное биение шпинделя шлиф. головки | ≤ 0,005 мм |
| Сила пневматического зажима | 750-800 кг |
| Точность линейного перемещения по осям | 0,001 мм |
| Точность вращения по осям | 0,001° |
| Параметры сети | 380 В, 50 Гц, 3-фазный |
| Общая мощность | 18 кВт |
| Габариты | 1600×1550×2100 мм |
| Масса | 3500 кг |
Комплектация
- Станок QD-680.
- Система ЧПУ, SYNTEC 210MA-5E.
- Сервоблок (Тайвань).
- Измерительный щуп MARPOSS.
- Шлифовальная головка с прямым приводом мощностью 7 кВт.
- Устройство пневматического захвата изделия.
- Устройство поглощения масляного тумана.
- Автоматическая система смазки.
- Фланец шлифовального круга.
- Автоматическая система охлаждения.
