Характеристики
Бренд:
Металлорежущие станки
Валюта:
RUB
Производитель:
Металлорежущие станки
Наличие:
В наличии
Артикул:
3462160
Товарная группа:
Металлорежущие станки
Габариты упаковки (4 стула) Д*Ш*В, см:
2950×1150×1650 мм
Описание

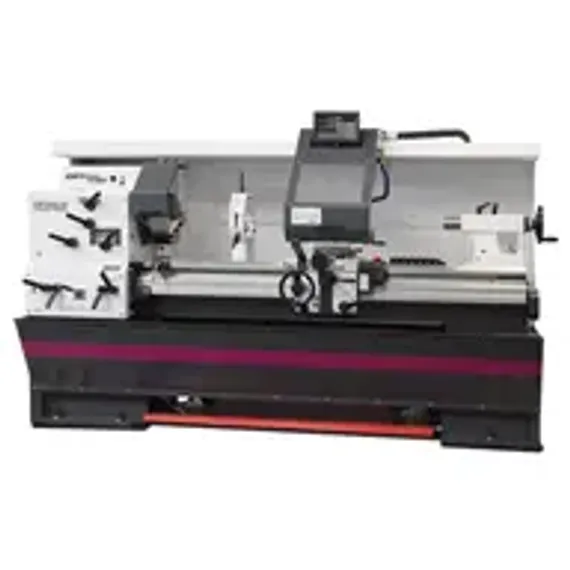

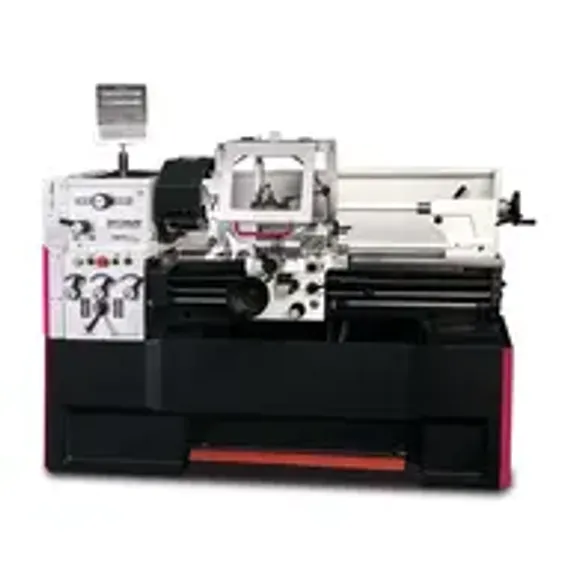

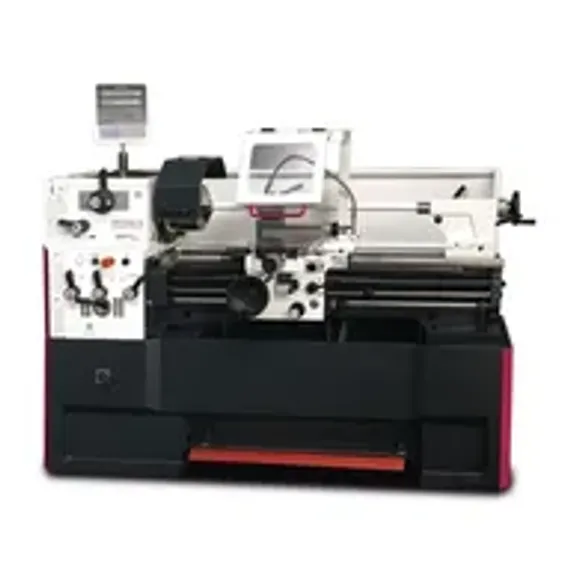

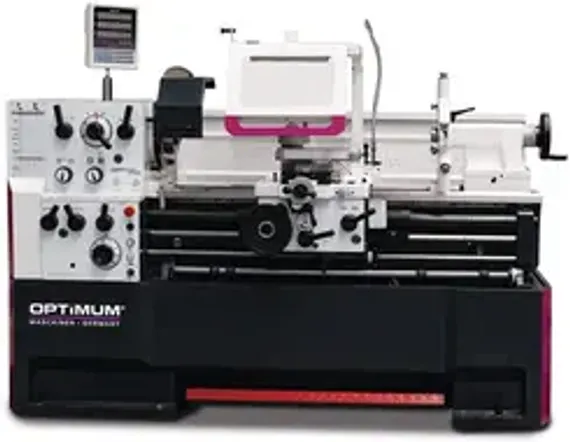

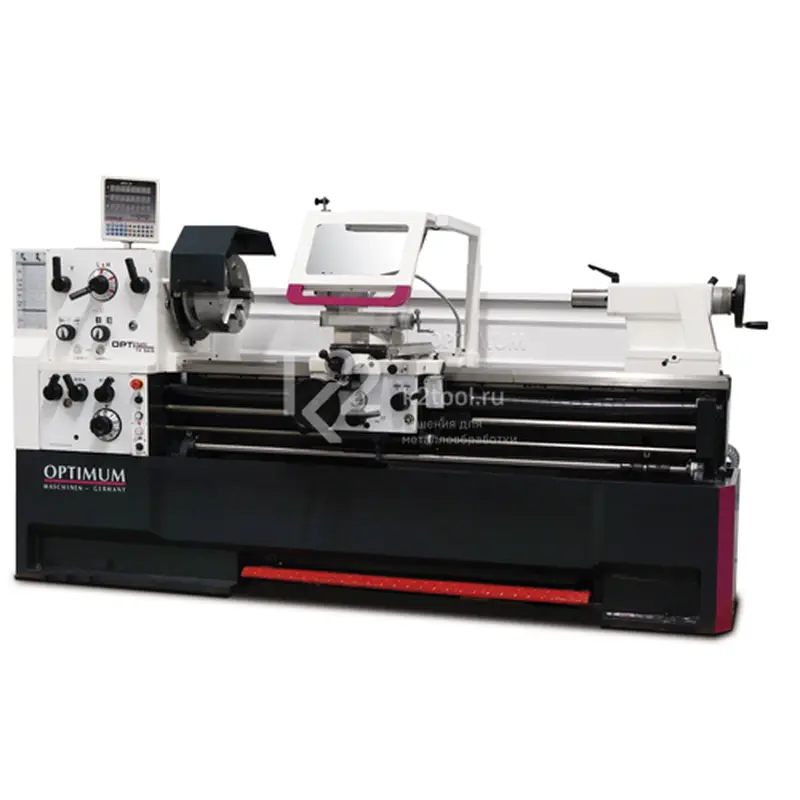

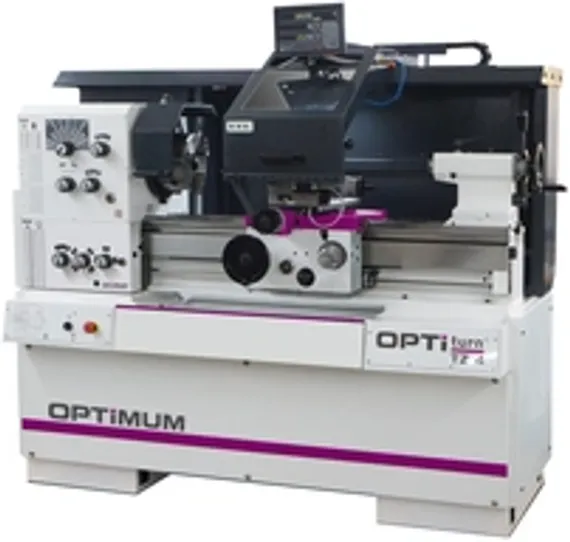

Купить токарный станок Optimum OPTIturn TH 5615D по низкой цене. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Основные узлы токарно-винторезного станка отлиты из чугуна, придающие хорошую жесткость и устойчивость к вибрациям.
- Рабочие поверхности шпинделя термически обработаны и отшлифованы на шлифовальных станках.
- Минимальное радиальное биения 0,015 мм.

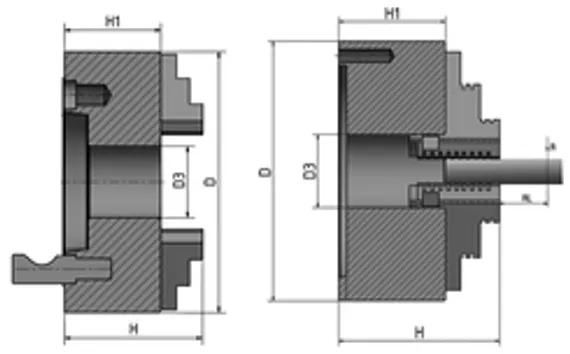

- Токарные патроны соответсвуют DIN ISO 702-2.
- Установлено устройство цифровой индикации DPA 21, где отображаются действительные обороты шпинделя.

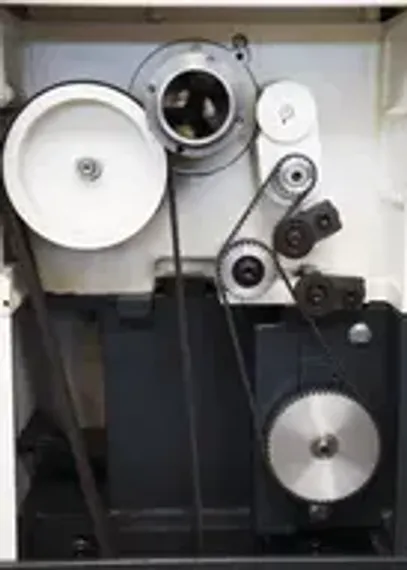

- Работа шестерен валов происходит в масляной ванне, что очень важно для увеличения плавности, бесшумности и длительности эксплуатационного периода.
- Изменение частоты вращения и скоростей подач, выполняется эргономичными рукоятками и переключателями.

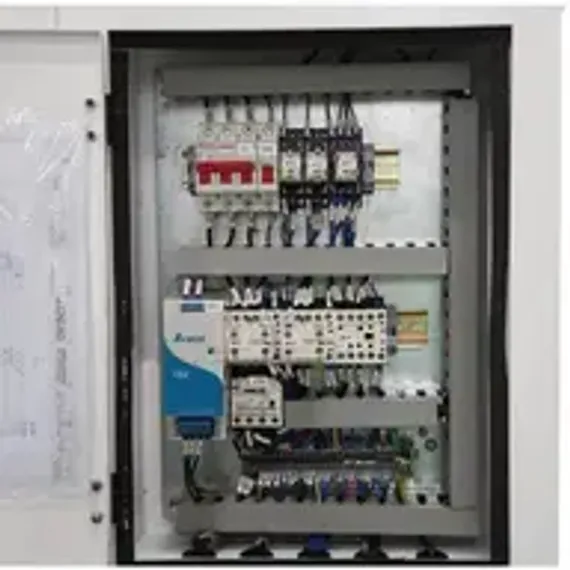

- Кнопки включения и выключения токарно-винторезного станка имеют электрическую защиту.
- Блокировка главного выключателя.
- Для контроля нарезания резьбы на токарно-винторезном станке установлен датчик.
- Аварийная остановка производится ножной педалью.
- Ручное перемещение по координатным осям выполняется при помощи маховиков с лимбами.
- Включение продольной автоматической подачи происходит рукояткой с четырьмя эксцентриковыми зажимами.
- Длинные заготовки и конуса на токарно-винторезном станке обрабатываются при помощи задней бабки, которую можно смещать на ±15°.

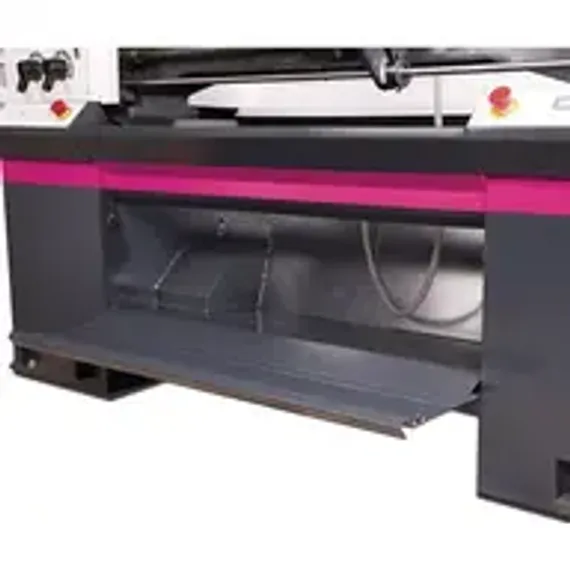

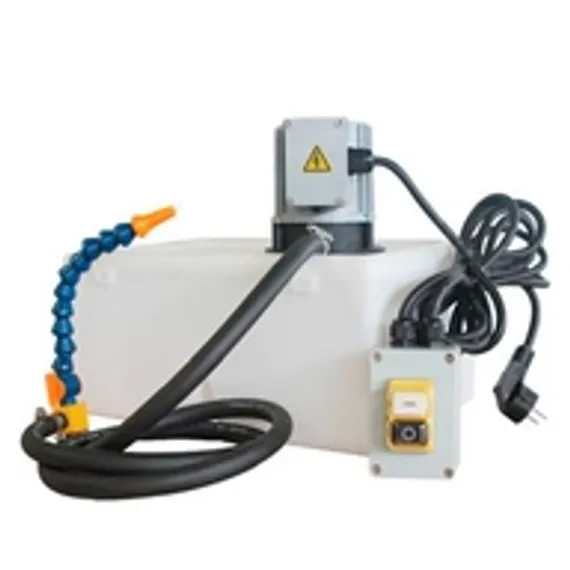

- Охлаждение инструмента и заготовки на станке организовано централизовано, благодаря системе подачи СОЖ. Для сбора и хранения отработанной жидкости предусмотрен бак.
- Для защиты глаз от стружки имеется большой прозрачный экран.
- Безопасность от внезапного включения токарно-винторезного станка и вращения патрона производится защитным кожухом с конечными выключателями.
- Дополнительное местное освещение производится станочным светильником.
Технические характеристики
| Параметры сети | 8,5 кВт, 400 В (3-х фазный) ~50 Гц |
| Система подачи СОЖ | 125 Вт |
| Мощность приводного двигателя | 7,5 кВт |
| РМЦ | 1420 мм |
| Макс. Ø обработки над станиной | 560 мм |
| Диаметр обработки над направляющими | 355 мм |
| Диапазон продольной подачи | 0,059-1,646 мм/об |
| Количество продольных подач | 35 |
| Диапазон поперечных подач | 0,020-0,573 мм/об |
| Количество поперечных подач | 35 |
| Пределы шага нарезаемых метрических резьб | 0,2-14 мм/об |
| Количество шагов (метрические резьбы) | 47 |
| Пределы шага нарезаемых дюймовых резьб | 112-2 ниток/дюйм |
| Количество шагов (дюймовые резьбы) | 60 |
| Пределы шага нарезаемых трапецеидальных резьб | 4-112 |
| Количество шагов (трапецеидальные резьбы) | 50 |
| Пределы шага нарезаемых модульных резьб | 0,1-7 |
| Количество шагов (модульные резьбы) | 34 |
| Диапазон оборотов (скоростей) | 25-1600 об/мин |
| Количество передач (скоростей) | 12 |
| Шпиндельный патрон | опция |
| Диаметр сквозного отверстия в шпинделе | 80 мм |
| Конус шпинделя | КМ 7 |

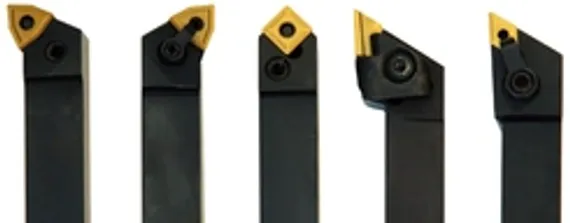

| Размер державки инструмента (резца) | 25×25 мм |
| Конус пиноли задней бабки | КМ 5 |
| Перемещение пиноли задней бабки | 180 мм |
| Диаметр отверстия в задней бабке | 75 мм |
| Ход по оси X | 130 мм |
| Ход по оси Z | 316 мм |
| Высота центров | 280 мм |
| Ширина станины | 350 мм |

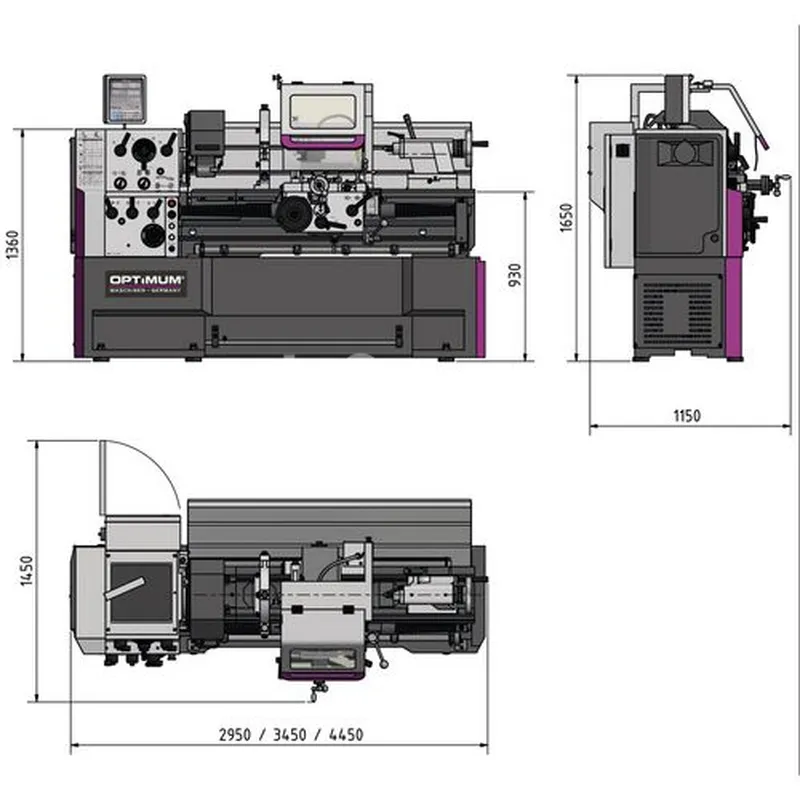

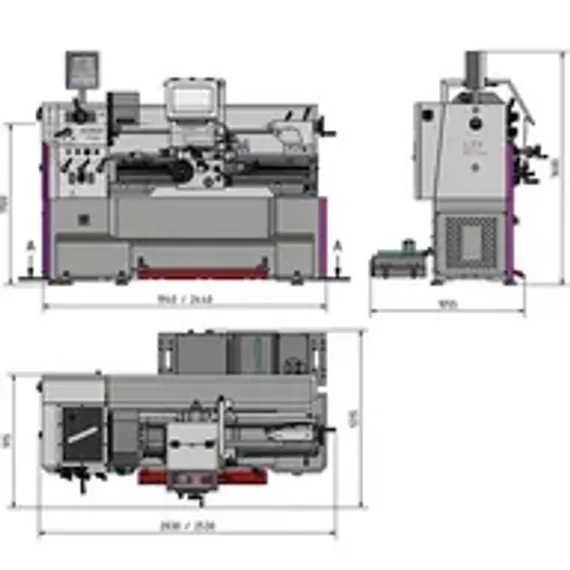

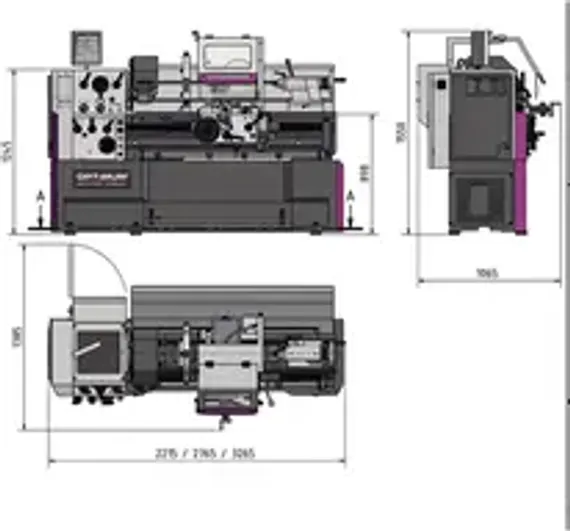

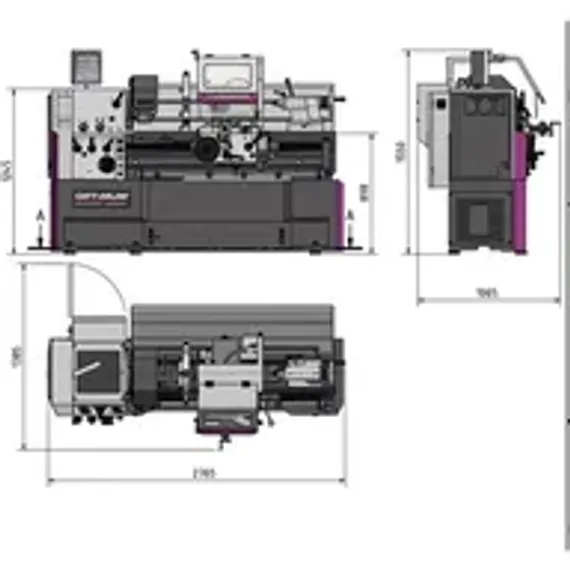

| Габариты | 2950×1150×1650 мм |
| Масса | 2300 кг |
