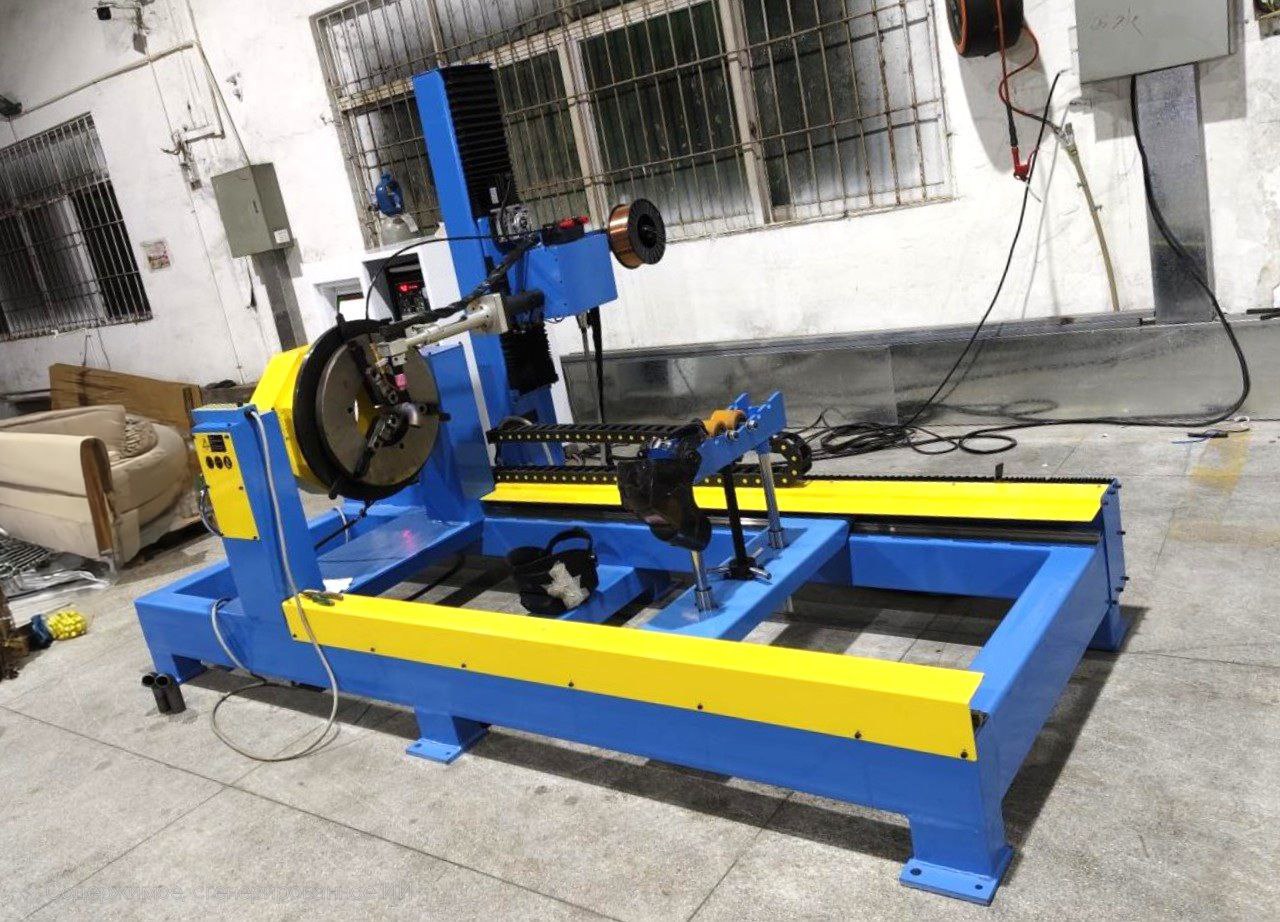

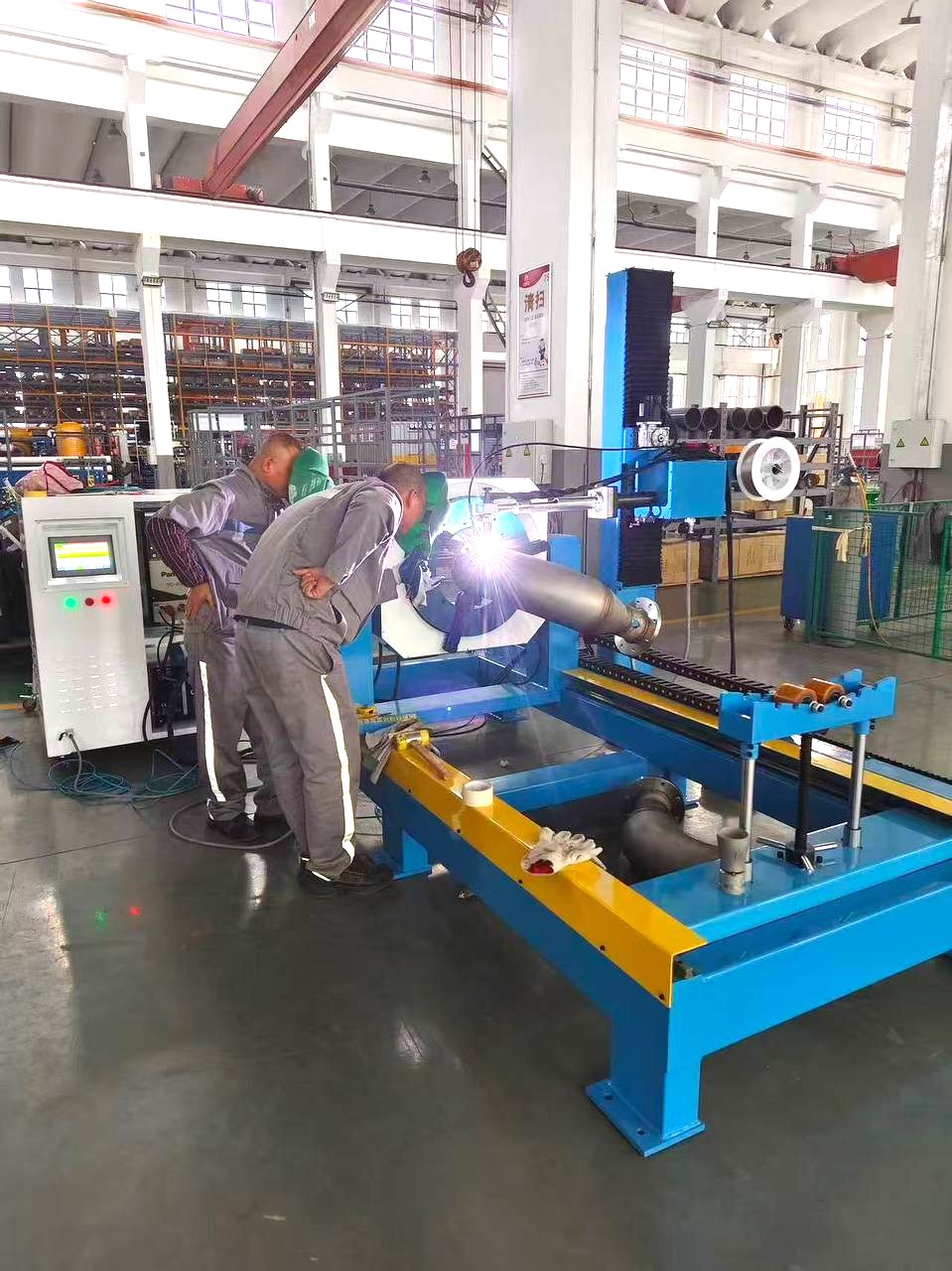

Автоматическая установка для приварки отводов к трубам диаметром от 60 до 365 мм с максимальным весом до 600 кг. Данная установка применяется для приварки отводов к трубам, для сварки в стык труба к трубе, стыковых соединений фланцев с высокой горловиной, угловых соединений коленчатых фланцев. Подходит для сварки углеродистой стали, низколегированной стали, нержавеющей стали, алюминия и других материалов. Установка может быть оснащена различным сварочным оборудованием: аргонодуговая сварка, MIG/MAG и плазменная сварка.
Конструктивные особенности установки для приварки патрубков, INTEGRAL
Комплексная конструкция всей машины, компактная и продуманная. Имеет надежный самоцентрирующийся патрон с тремя захватами чем обусловлено его точное вращение и позиционирование. Планшайба может вращаться в любом направлении в той плоскости, в которой он установлен. Скорость вращения и направление задается на блоке управления.
В зависимости от типа детали позиционер может быть наклонен в диапазоне углов 0° - 90°. Его можно перемещать и останавливать в любом положении в пределах этого диапазона. Наклон позиционера осуществляется вручную вращением маховика. Установка имеет простое и интуитивно понятное управление. Контроллер имеет сенсорный жидкокристаллический экран. Емкость памяти составляет 60 программ. Соответствующий процесс сварки можно вызвать напрямую по номеру в соответствии со спецификациями сварного изделия. Установка может быть оснащена одним суппортом, на котором монтируется рабочий инструмент (горелка для MIG/MAG или TIG сварки).
Теxнические характеристики установки, INTEGRAL
| Максимальная грузоподъемность, с учетом монтажной рамы и приспособлений | 600 кг |
| Диаметры устанавливаемой заготовки | 60 - 365 мм |
| Диаметр проходного отверстия позиционера | 365 мм |
| Привод вращения | сервопривод |
| Диапазон скорости вращения | 0,1 - 8 об/мин |
| Эффективный ход рабочего инструмента вверх/вниз | 600 мм |
| Рабочий ход консоли | 1500 мм |
| Максимальный сварочный ток | 600 А |
| Угол наклона позиционера | 0 - 90° |
| Напряжение питания | 380 В |
| Габаритные размеры (ДхШхВ) | 2600 х 1200 х 1700 мм |
| Вес нетто | 1100 кг |
Комплектация установки INZF, INTEGRAL
Комплект оборудования автоматизированной установки включает в себя следующие основные компоненты:
- Автоматизированную сварочную установку
- Комплект сварочного оборудования: источник и блок охлаждения (опция)
- Горелку сварочную (опция)
