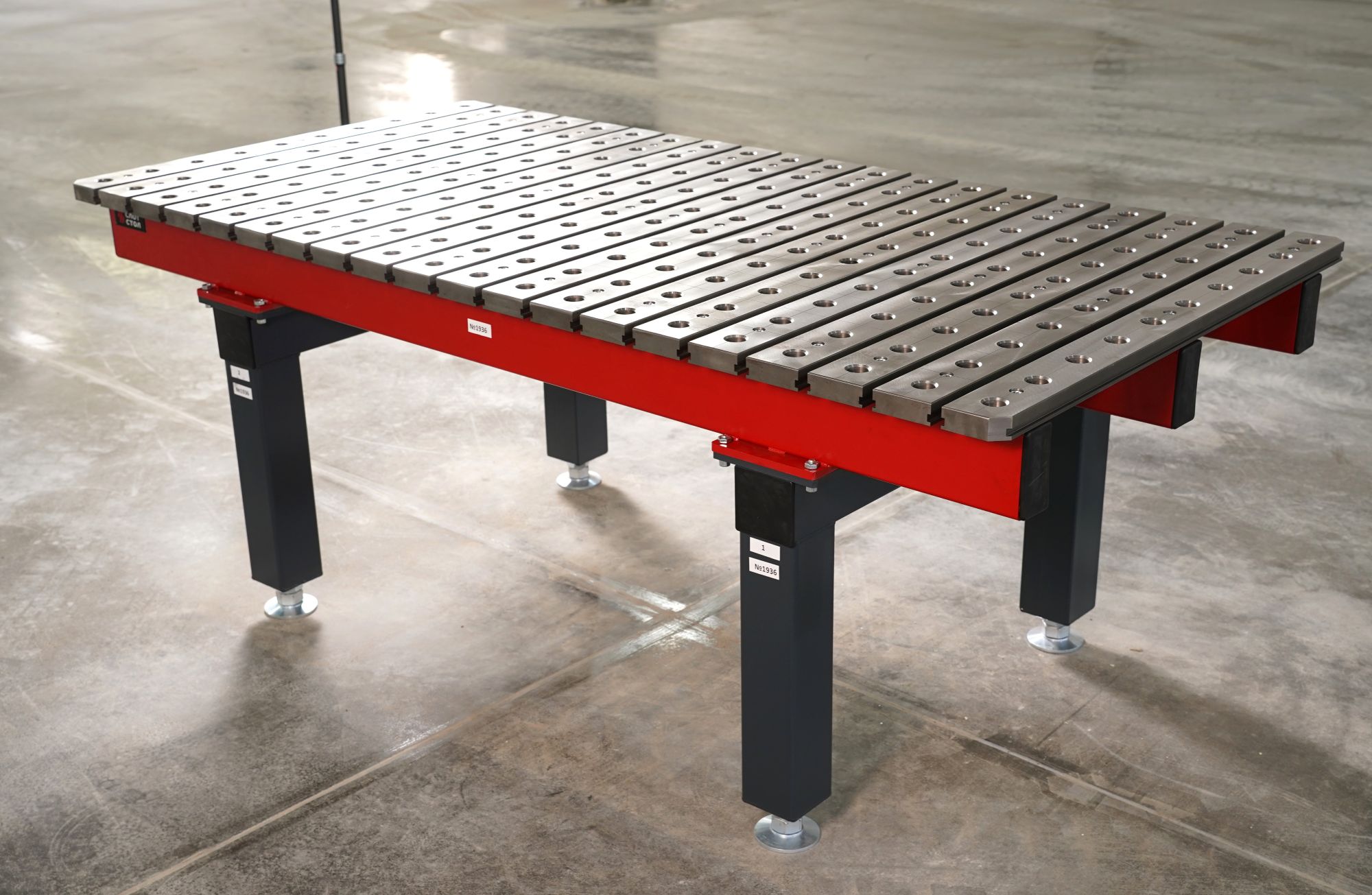

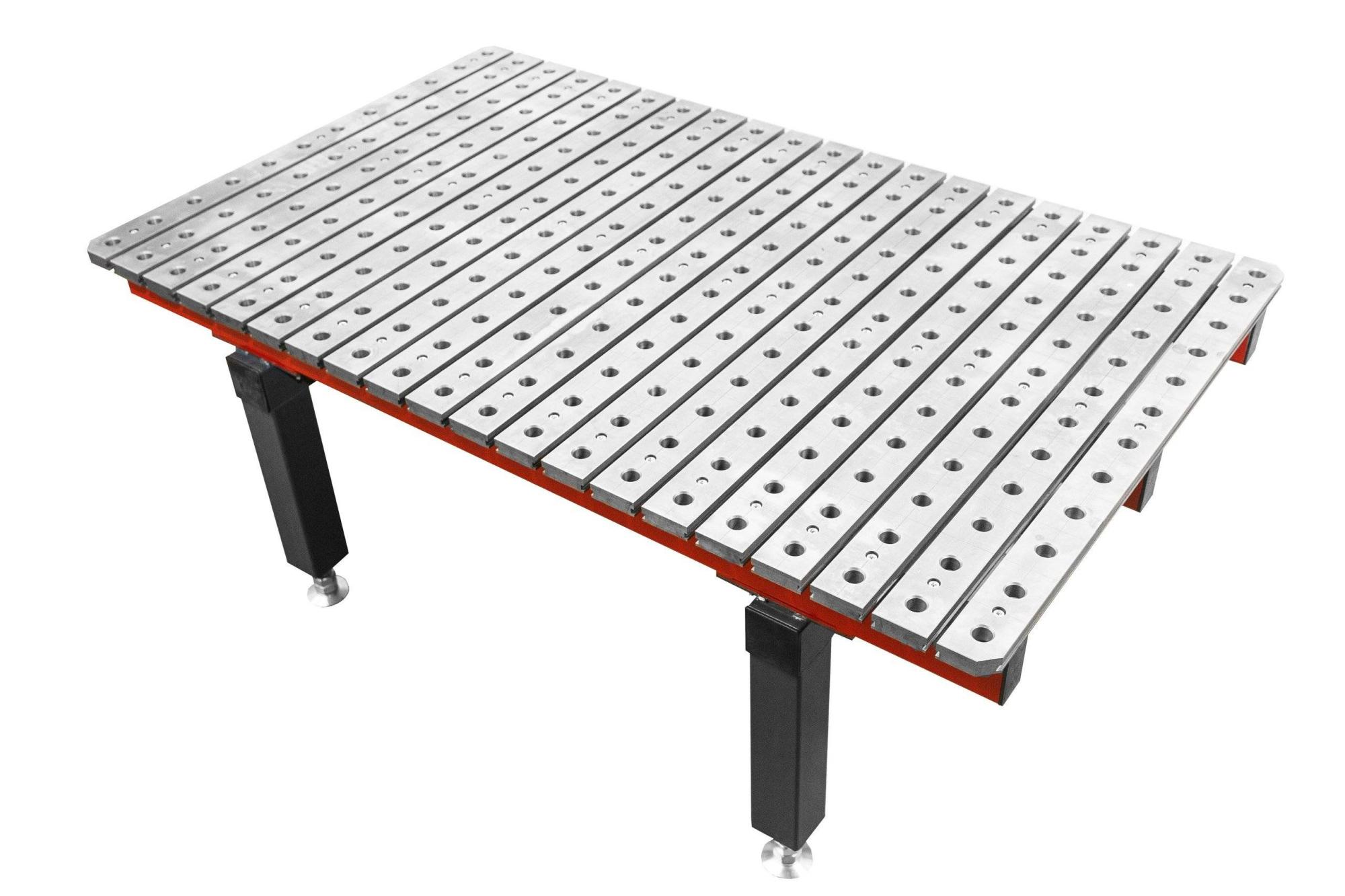

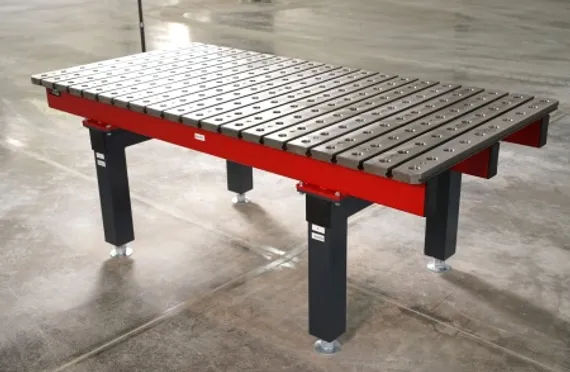

Сборочно-сварочный стол чугунный D28 серии 1500, СЛОТ-СТОЛ

Сборочно-сварочные столы из чугуна Слот-Стол серии 1500 обеспечивают максимальную нагрузку на поверхность стола до 1500 кг/м2. За счет использования фрезерованной опорной пластины столы имеют высокую точность позиционирования пластин рабочей поверхности и показатели плоскостности. Для обеспчения более точного позиционирования деталей при сборке и сварки изделий. Базовая линейка столов включает большой размерный ряд рабочей поверхности: от 725 мм до 4000 мм. Модульная система сборочно-сварочных столов из наборных пластин позволяет легко изменять конфигурацию рабочей поверхности стола для более удобного размещения деталей и заготовок. Используемый для крепления оснастки Т-образный паз на пластинах и отверстия диаметром 28 мм позволяют использовать для крепления большое количество вариантов оснасток различных производстводителей.

Основные преимущества столов из чугуна серии 1500 "СЛОТ-СТОЛ"

Большую часть рабочего времени при производстве сборочно-сварочных работ занимает позиционирование деталей свариваемых узлов с учетом их размеров, прямолинейности и точности выставляемых углов, а также последующие механические доработки швов после сварки. Столы "СЛОТ-СТОЛ" разработаны специально для точного и легкого позиционирования узлов для сварки с применением универсальных элементов упора и зажима деталей для экономии рабочего времени и снижения трудоемкости подготовительных работ.

Модульная система из наборных пластин

Рабочая поверхность сварочных столов "СЛОТ-СТОЛ" представляет модульную систему из наборных пластин. Пластины закреплены болтами и могут при необходимости сниматься и переставляться для изменения поверхности стола. Использование дополнительных приставных модулей или соединение нескольких столов позволяет увеличивать рабочее пространство под любые задачи.

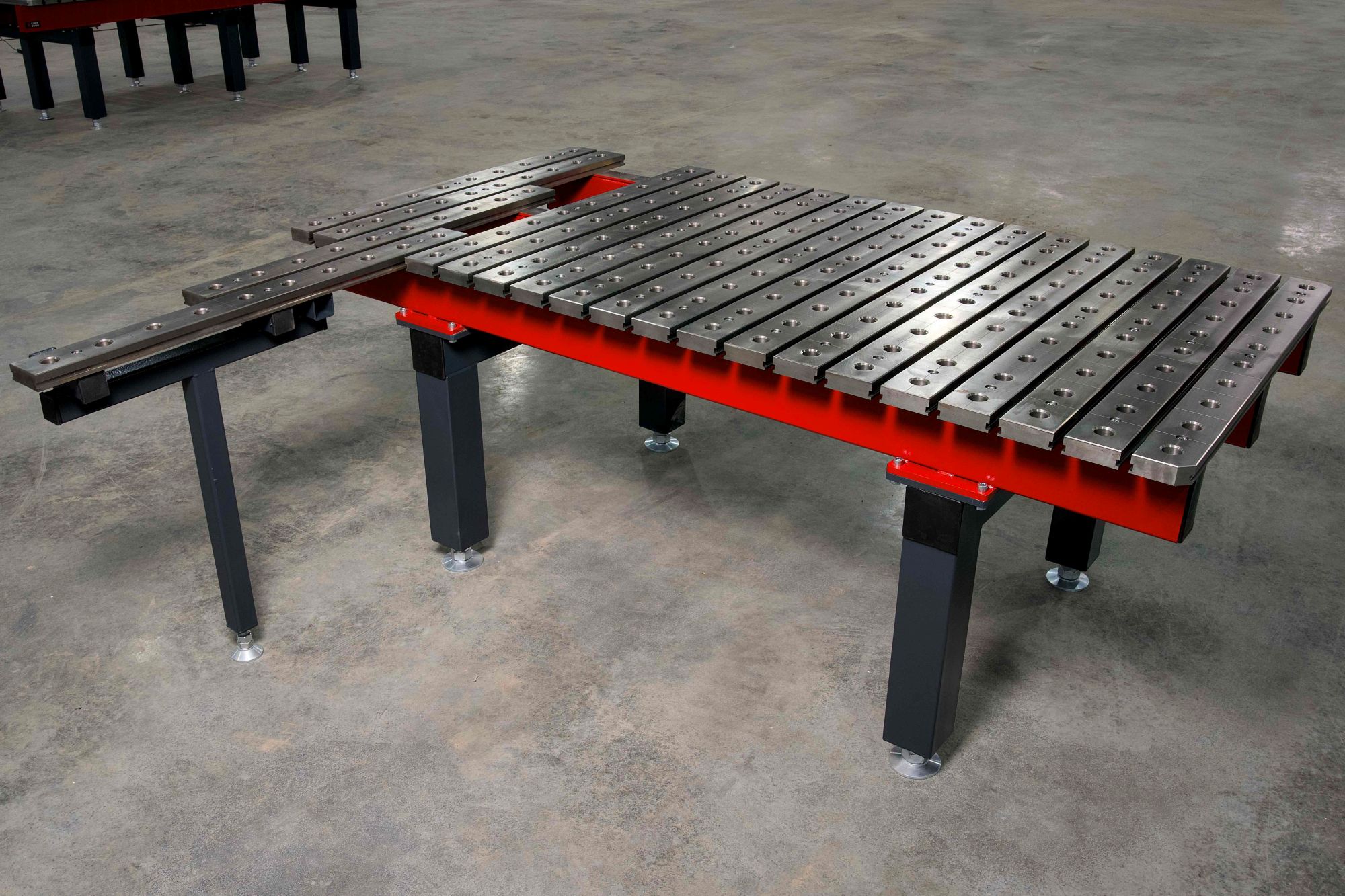

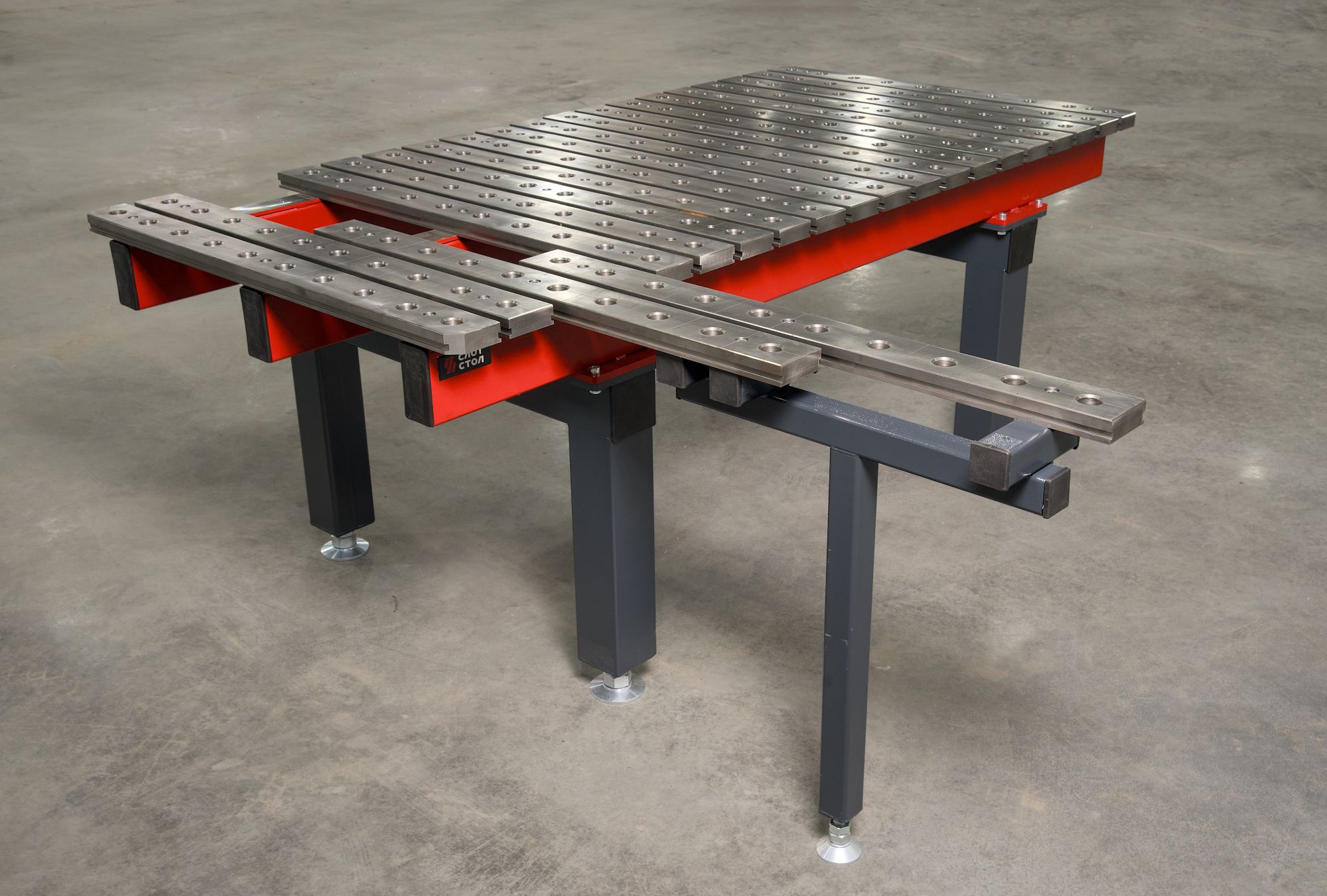

• Часть пластин могут быть удалены со стола и переустановлены за его пределами, что увеличит рабочую площадь.
• Использование наборных пластин значительно снижает стоимость стола.
• На всю поверхность стола нанесена система координат 100 х 100 мм, что способствует более точному позиционированию деталей.

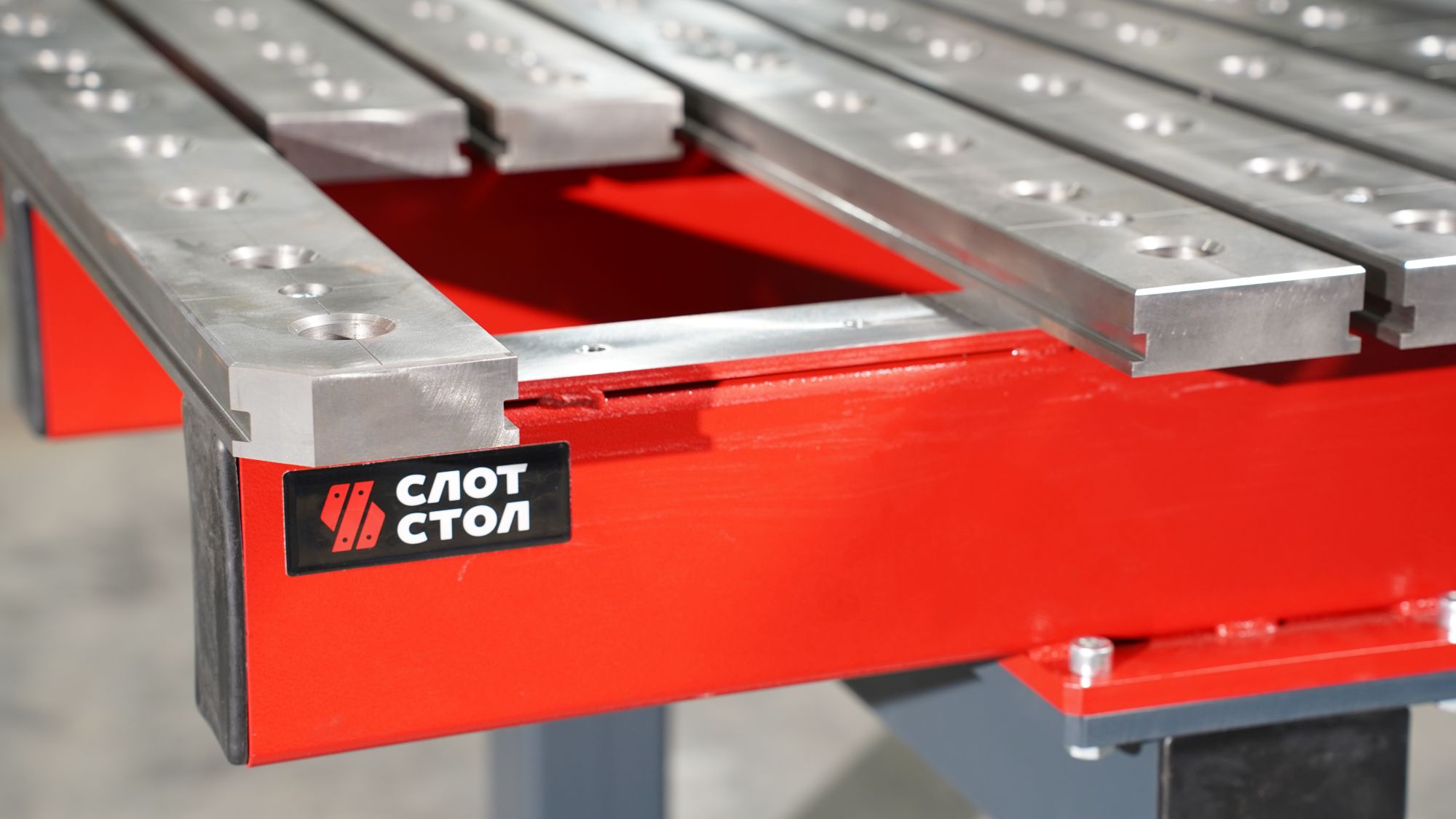

• Высокая точность позиционирования пластин, плоскостность стола за счет использования фрезерованной опорной пластины.
• Снижение сроков изготовления и поставки столов за счет наличия пластин.
• При повреждении отдельной пластину всегда можно заменить.

Серый чугун

• К чугуну не прилипают брызги расплавленного металла.
• Серый чугун имеем минимальную теплопроводность - стол не будет нагреваться, деформироваться при нагреве изделия.
• Минимальная деформация чугуна при эксплуатации обеспечит жесткость конструкции и надежную опору для изделия.
• Высокая износостойкость чугуна делает неограниченным срок эксплуатации столов.
• В процессе "старения" чугун выделяет графит. Это улучшает скольжение изделия по столу и препятствует прилипанию брызг металла.
• Низкий уровень шума при погрузки изделия на чугунный стол.
• Пористая структура чугуна впитывает в себя антипригарные спреи, что делает поверхность стола еще более защищенной от прилипания окалины и расплавленного металла.
• Серый чугун обладает высокими демпфирующими свойствами, т.е. способностью поглощать внешние колебания. Механические колебания быстро затухают. Время затухания колебаний в чугуне с пластинчатым графитом соотноситься ко времени затухания в стали, как 1:4,3

Максимально допустимая точечная нагрузка на отдельную пластину из серого чугуна составляет 1,5 тонны, распределенная грузоподъемность стола из чугуна 1500 кг/м2. Общая максимально допустимая рабочая нагрузка на устройство может быть при желании заказчика увеличена.

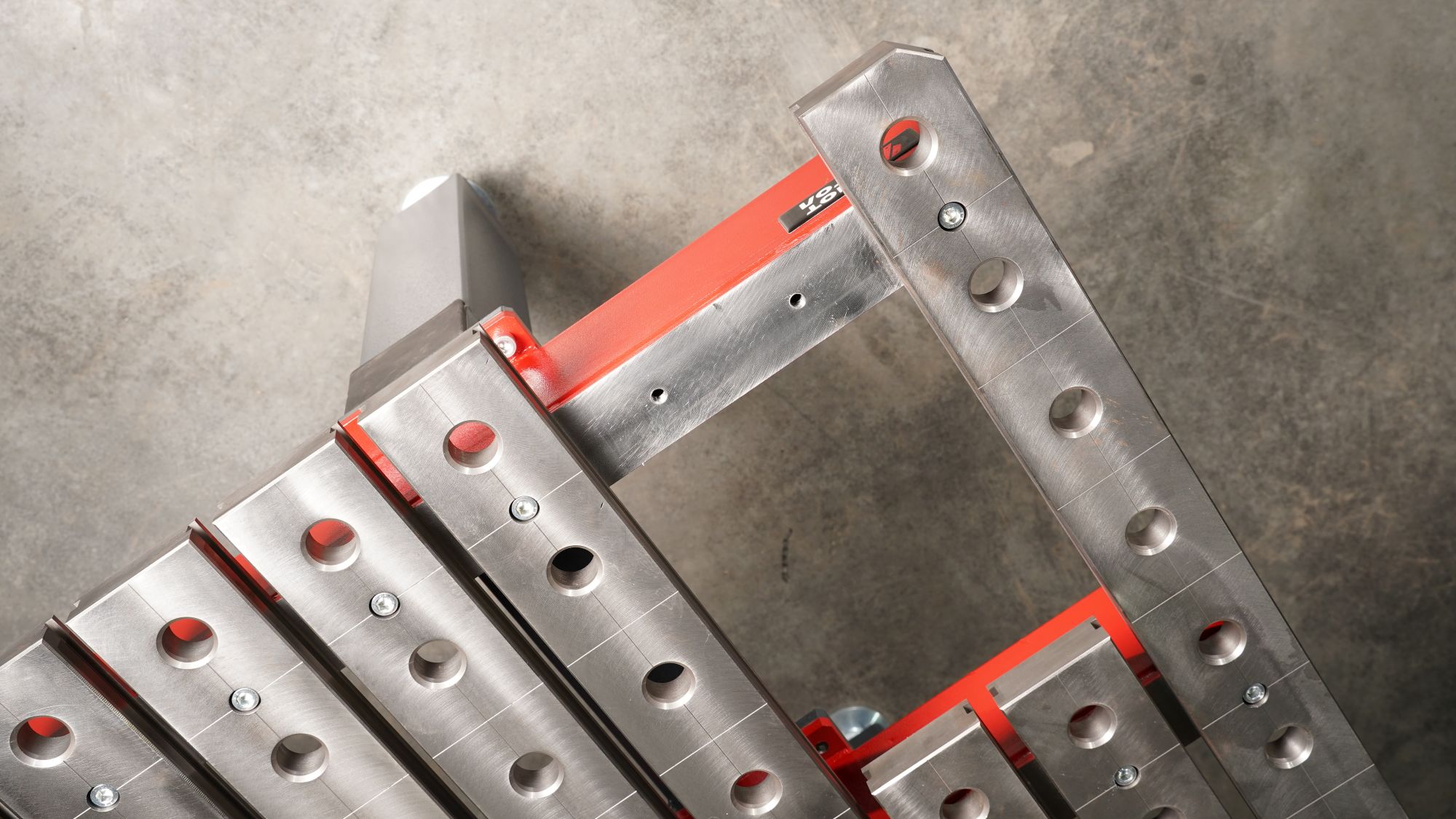

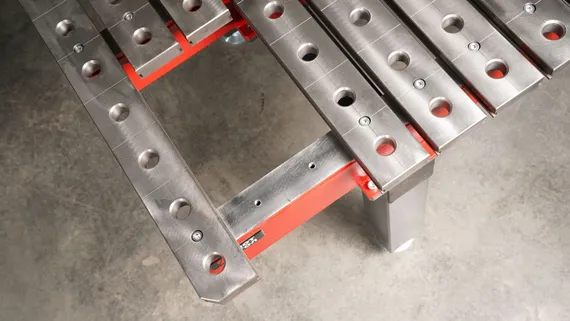

Система крепления оснастки Т-образные пазы и отверстия D28 мм

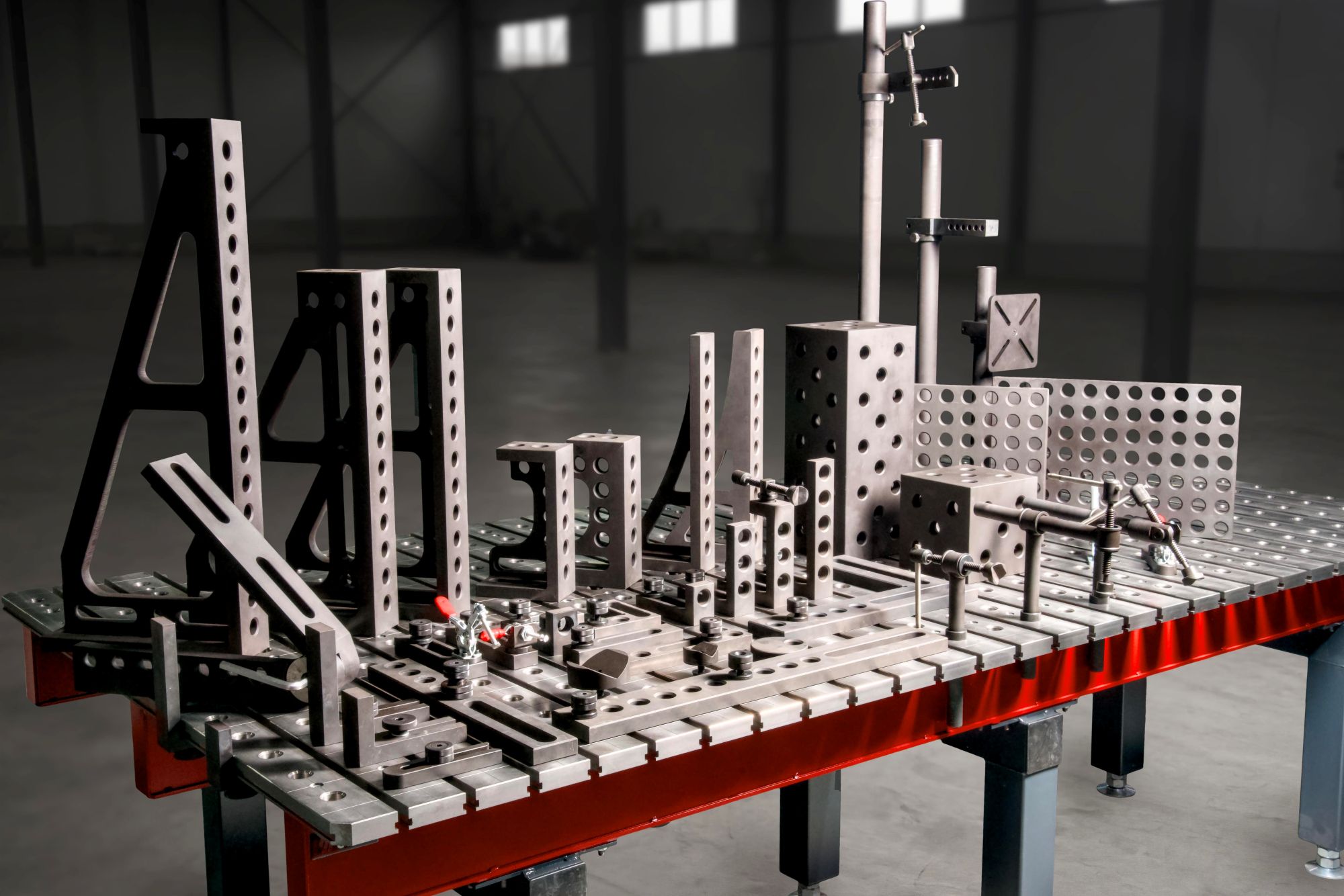

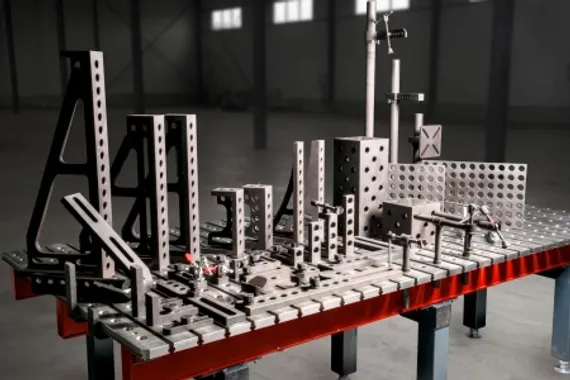

Т-образный паз зарекомендовал себя как наиболее удобный способ крепления оснастки. Основным преимуществом Т-образного паза является возможность бесступенчатого позиционирования всех зажимных и фиксационных элементов в любой точке стола, что особенно удобно при работе с корпусами и рамами. Зажим разнообразных деталей на рабочей поверхности устройств легко осуществляется с помощью универсальных фиксирующих приспособлений, закрепленных с использованием пазового сухаря. Еще одним преимуществом паза является защита его функциональной поверхности от попадания окалин. Также для чугунных пластин предусмотрены отверстия диаметром 28 мм для крепления различных оснасток зарубежного и отечественного производства. Сочетание отверстий и Т-пазов позволяет значительно увеличить разнообразие применяемой оснастки, не снижая надёжности крепления конструкции и ее грузоподъемности.

• Т-образный паз является идеальным и простейшим способом (скользящий блок) из множества возможных.
• Прижимная оснастка в Т-образном исполнении имеет две степени свободы, что дает возможность перемещения по всей ширине стола.
• Функциональная поверхность паза полностью защищена.
• Возможность установки нескольких креплений в один непрерывный паз, что позволяет закрепить крепления в одной плоскости.
• Если Вы спроектируете собственную оснастку, Вы без труда можете установить её на стол.
• Комбинированная система крепления позволяет использовать оснастку для Т-образного паза и для отверстий диаметром 28 мм.

Технические характеристики столов из чугуна "СЛОТ-СТОЛ"

При соблюдении инструкции по эксплуатации сборочно-сварочных столов производитель гарантирует долговечность и высокую износостойкость сборочно-сварочных столов.

Производство сборочно-сварочных столов "СЛОТ-СТОЛ"

Компания СЛОТ-СТОЛ - российское предприятие по производству сборочно-сварочных столов и приспособлений. Компания существует на рынке более 10 лет. Производственная база предприятия находится в г. Калининграде. Она оснащена самым современным высокопроизводительным оборудованием, позволяющим выполнять все этапы работ без привлечения сторонних организаций. Собственные высококвалифицированные специалисты постоянно совершенствуют технологии изготовления стандартной линейки столов и оснастки, а также выполняют проектирование и изготовление оборудования по уникальным заказам клиентов.

Ассортимент продукции включает большой размерный ряд сварочных столов из наборных пластин с несколькими способами крепления свариваемых деталей, различные варианты их модификаций, а также все необходимые виды оснастки. Кроме стандартной линейки изделий, производство позволяет изготавливать столы и оснастку по индивидуальным заказам с учетом технологических процессов клиента. Широкий ассортимент, качество и функциональность продукции позволяют компании СЛОТ-СТОЛ успешно конкурировать с признанными лидерами этого направления. Продукция компании уже зарекомендовала себя на крупнейших промышленных предприятиях России.
