Характеристики
Бренд:
Karnasch
Валюта:
RUB
Производитель:
Karnasch
Наличие:
В наличии
Артикул:
22.1010.00603.0095
Товарная группа:
Инструмент и оснастка
Описание

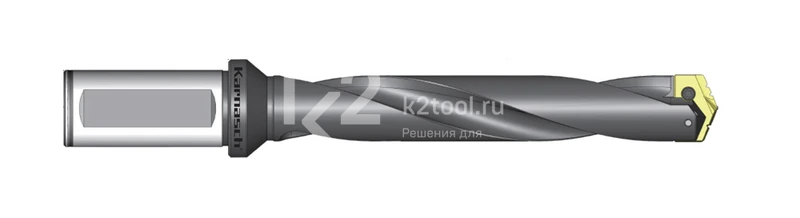

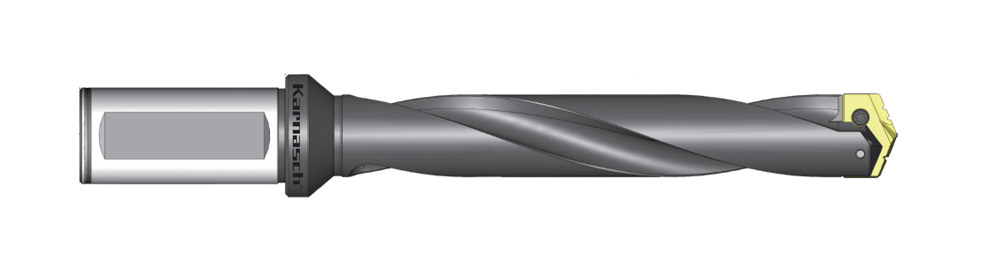

Купить корпус сверла со сменными пластинами Karnasch 9,5-11,0×60,3 мм, Weldon, DIN 1835-B, арт. 22.1010.00603.0095 из наличия от 19109 ₽. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.

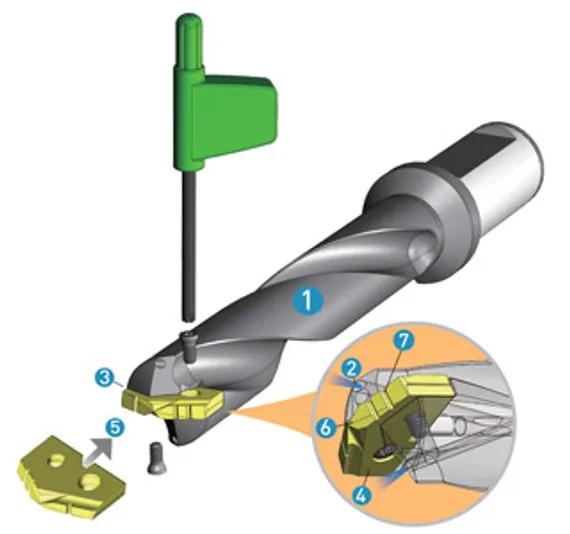

Особенности
- Для диапазона диаметров 9,5-114 мм понадобится всего 14 корпусных сверл.
- Внутренняя подача СОЖ обеспечивает отвод стружки и охлаждение во время сверления глубоких отверстий.
- Точная и надежная фиксация сменной пластины в корпусе сверла, простая замена пластины.
- Сменные пластины с допуском h8 изготавливаются из порошковой быстрорежущей стали или из твердого сплава, имеют различные покрытия, что значительно увеличивает износостойкость и скорость резки в сравнении с обычными спиральными сверлами.
- Нет необходимости затачивать сверло.
- Оптимизированная режущая кромка XR существенно уменьшает прилагаемое усилие резания.
- Режущие вставки оснащены функцией измельчения стружки, что повышает стабильность в процессе сверления и обеспечивает правильное формирование стружки.
- Хвостовик Weldon.
Технические характеристики
Хвостовик DIN 1835-B
Глубина реза
Спиральная канавка
| Артикул | d1 оптим., мм |
d1 макс., мм |
d2, мм | l1, мм | l3, мм | l4, мм | l5, мм | Хвостовик | F | G |
|---|---|---|---|---|---|---|---|---|---|---|
| 22.1010.00603.0095 | 9,5-11,0 | – | 20 | 139,7 | 60,3 | 92,1 | 89,7 | Weldon | 50 | 1/8 |
| 22.1010.00603.0115 | 11,5-12,5 | – | 20 | 139,7 | 60,3 | 92,1 | 89,7 | Weldon | 50 | 1/8 |
| 22.1010.00635.0130 | 13,0-15,0 | 13,0-17,5 | 20 | 142,1 | 63,5 | 94,9 | 92,1 | Weldon | 50 | 1/8 |
| 22.1010.00635.0155 | 15,5-17,5 | – | 20 | 142,1 | 63,5 | 94,9 | 92,1 | Weldon | 50 | 1/8 |
| 22.1010.01111.0095 | 9,5-11,0 | – | 20 | 190,5 | 111,1 | 142,9 | 140,5 | Weldon | 50 | 1/8 |
| 22.1010.01111.0115 | 11,5-12,5 | – | 20 | 190,5 | 111,1 | 142,9 | 140,5 | Weldon | 50 | 1/8 |
| 22.1010.01143.0130 | 13,0-15,5 | 13,0-17,5 | 20 | 192,9 | 114,3 | 145,7 | 142,9 | Weldon | 50 | 1/8 |
| 22.1010.01143.0155 | 15,5-17,5 | – | 20 | 192,9 | 114,3 | 145,7 | 142,9 | Weldon | 50 | 1/8 |
| 22.1010.01175.0180 | 18,0-21,0 | 18,0-24,0 | 25 | 210,8 | 117,5 | 158,4 | 154,8 | Weldon | 56 | 1/8 |
| 22.1010.01175.0220 | 22,0-24,0 | – | 25 | 210,8 | 117,5 | 158,4 | 154,8 | Weldon | 56 | 1/8 |
| 22.1010.01365.0255 | 25,0-29,0 | 25,0-35,0 | 32 | 239,4 | 136,5 | 183 | 179,4 | Weldon | 60 | 1/4 |
| 22.1010.01365.0300 | 30,0-35,0 | – | 32 | 239,4 | 136,5 | 183 | 179,4 | Weldon | 60 | 1/4 |
| 22.1010.01651.0360 | 36,0-41,0 | 36,0-47,0 | 40 | 287,5 | 165,1 | 222,3 | 217,5 | Weldon | 70 | 1/4 |
| 22.1010.01651.0420 | 42,0-47,0 | – | 40 | 287,5 | 165,1 | 222,3 | 217,5 | Weldon | 70 | 1/4 |
| 22.1010.01683.0180 | 18,0-21,0 | 18,0-24,0 | 25 | 261,6 | 168,3 | 209,2 | 205,6 | Weldon | 56 | 1/8 |
| 22.1010.01683.0220 | 22,0-24,0 | – | 25 | 261,6 | 168,3 | 209,2 | 205,6 | Weldon | 56 | 1/8 |
| 22.1010.01873.0250 | 25,0-29,0 | 25,0-35,0 | 32 | 290,2 | 187,3 | 233,8 | 230,2 | Weldon | 60 | 1/4 |
| 22.1010.01873.0300 | 30,0-35,0 | – | 32 | 290,2 | 187,3 | 233,8 | 230,2 | Weldon | 60 | 1/4 |
| 22.1010.02096.0360 | 36,0-41,0 | 36,0-47,0 | 40 | 331,9 | 209,6 | 266,7 | 261,9 | Weldon | 70 | 1/4 |
| 22.1010.02096.0420 | 42,0-47,0 | – | 40 | 331,9 | 209,6 | 266,7 | 261,9 | Weldon | 70 | 1/4 |
| 22.1010.02318.0480 | 48,0-55,0 | 48,0-65,0 | 40 | 351 | 231,8 | 285,8 | 281 | Weldon | 70 | 1/4 |
| 22.1010.02318.0560 | 56,0-65,0 | – | 40 | 351 | 231,8 | 285,8 | 281 | Weldon | 70 | 1/4 |
| 22.1010.02699.0180 | 18,0-21,0 | 18,0-24,0 | 25 | 363,2 | 269,9 | 310,8 | 307,2 | Weldon | 56 | 1/8 |
| 22.1010.02699.0220 | 22,0-24,0 | – | 25 | 363,2 | 269,9 | 310,8 | 307,2 | Weldon | 56 | 1/8 |
| 22.1010.02889.0250 | 25,0-29,0 | 25,0-35,0 | 32 | 391,8 | 288,9 | 335,4 | 331,8 | Weldon | 60 | 1/4 |
| 22.1010.02889.0300 | 30,0-35,0 | – | 32 | 391,8 | 288,9 | 335,4 | 331,8 | Weldon | 60 | 1/4 |
Для станков с ЧПУ рекомендуется использовать корпусные сверла со сменными твердосплавными пластинами:
- Вертикально-сверлильных и радиально-сверлильных станков с ЧПУ.
- Обрабатывающие центры.
- Токарных станков с ЧПУ.
Сверла со сменными пластинами из порошковой стали рекомендуется использовать для станков без ЧПУ:
- Радиально-сверлильных станков.
- Вертикально-сверлильных станков.
- Токарных универсальных станков.
- Фрезерных универсальных станков.
Сверла со спиральной канавкой рекомендуется использовать для вертикально-сверлильных и радиально-сверлильных станков. Во время работы сверло вращается, заготовка неподвижна.
Комплектация
- Корпус сверла.
- Винты Torx, 2 шт.
- Ключ Torx, 1 шт.
Сменные пластины в комплект поставки не входят.
