Характеристики
Бренд:
Karnasch
Валюта:
RUB
Производитель:
Karnasch
Наличие:
В наличии
Артикул:
22.1040.00318.0095
Товарная группа:
Инструмент и оснастка
Описание
Купить корпус сверла со сменными пластинами Karnasch 9,5-11,0×31,8 мм, КМ2, ISO 296, арт. 22.1040.00318.0095 от 19475 ₽. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Для диапазона диаметров 9,5-114 мм понадобится всего 14 корпусных сверл.
- Внутренняя подача СОЖ обеспечивает отвод стружки и охлаждение во время сверления глубоких отверстий.

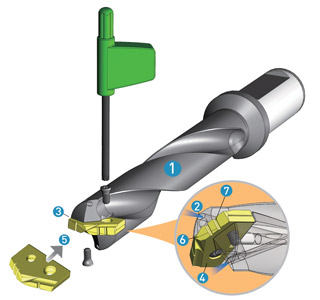

- Точная и надежная фиксация сменной пластины в корпусе сверла, простая замена пластины.
- Сменные пластины с допуском h8 изготавливаются из порошковой быстрорежущей стали или из твердого сплава, имеют различные покрытия, что значительно увеличивает износостойкость и скорость резки в сравнении с обычными спиральными сверлами.
- Нет необходимости затачивать сверло.
- Оптимизированная режущая кромка XR существенно уменьшает прилагаемое усилие резания.
- Режущие вставки оснащены функцией измельчения стружки, что повышает стабильность в процессе сверления и обеспечивает правильное формирование стружки.
- Хвостовик Конус Морзе оснащен радиальным охлаждением с кольцом для подвода СОЖ. Для станков без радиальной/аксиальной подачи СОЖ кольцо для подачи СОЖ может быть установлено на корпусе.
Технические характеристики

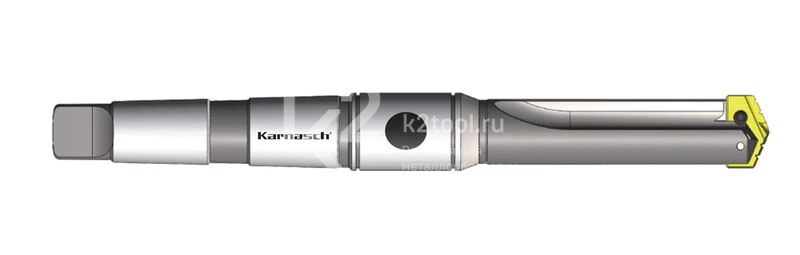

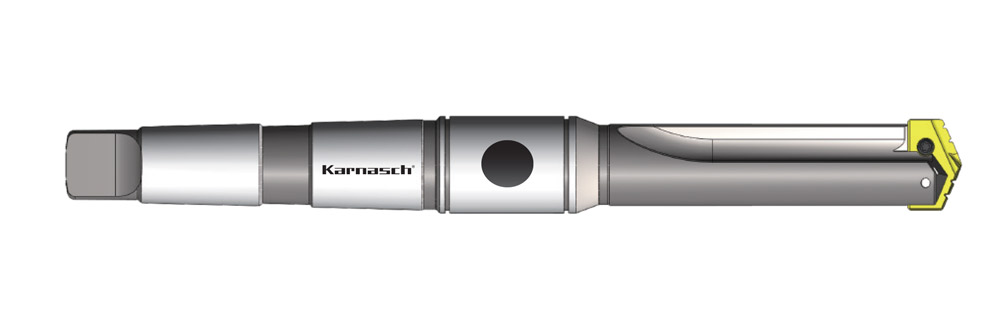

Хвостовик ISO 296

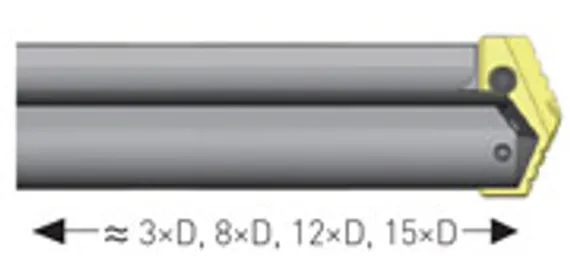

Глубина реза

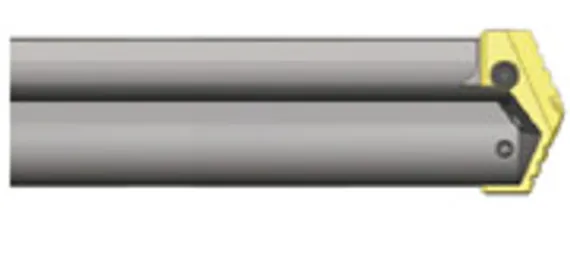

Прямая канавка

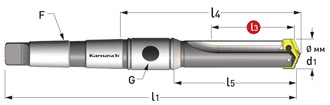

| Артикул | d1 оптим., мм |
d1 макс., мм |
l1, мм | l3, мм | l4, мм | l5, мм | Хвостовик | G |
|---|---|---|---|---|---|---|---|---|
| 22.1040.00318.0095 | 9,5-11,0 | - | 160,3 | 31,8 | 88 | 51,5 | КМ2 | 1/16 |
| 22.1040.00318.0115 | 11,5-12,5 | - | 160,3 | 31,8 | 88 | 51,5 | КМ2 | 1/16 |
| 22.1040.00350.0130 | 13,0-15,0 | 13,0-17,5 | 164,3 | 35 | 92,4 | 55,5 | КМ2 | 1/16 |
| 22.1040.00350.0155 | 15,5-17,5 | - | 164,3 | 35 | 92,4 | 55,5 | КМ2 | 1/16 |
| 22.1040.00698.0180 | 18,0-21,0 | 18,0-24,0 | 232,5 | 69,8 | 142,5 | 98,4 | КМ3 | 1/8 |
| 22.1040.00698.0220 | 22,0-24,0 | - | 232,5 | 69,8 | 142,5 | 98,4 | КМ3 | 1/8 |
| 22.1040.00857.0250 | 25,0-29,0 | 25,0-35,0 | 273,8 | 85,7 | 160,4 | 114,3 | КМ4 | 1/8 |
| 22.1040.00857.0300 | 30,0-35,0 | - | 281 | 85,7 | 167,6 | 114,3 | КМ4 | 1/4 |
| 22.1040.01206.0360 | 36,0-41,0 | 36,0-47,0 | 319,1 | 120,6 | 206,4 | 152,4 | КМ4 | 1/4 |
| 22.1040.01206.0420 | 42,0-47,0 | - | 319,1 | 120,6 | 206,4 | 152,4 | КМ4 | 1/4 |
| 22.1040.01301.0480 | 48,0-55,0 | 48,0-65,0 | 363,5 | 130,1 | 219,1 | 165,1 | КМ5 | 1/4 |
| 22.1040.01301.0560 | 56,0-65,0 | - | 363,5 | 130,1 | 219,1 | 165,1 | КМ5 | 1/4 |
| 22.1040.01715.0640 | 64,0-76,0 | 64,0-88,0 | 430,2 | 171,5 | 287,3 | 215,9 | КМ5 | 1/2 |
| 22.1040.01715.0780 | 78,0-88,0 | - | 430,2 | 171,5 | 287,3 | 215,9 | КМ5 | 1/2 |
| 22.1040.01715.0900 | 90,0-100,0 | 90,0-114,0 | 439,7 | 171,5 | 296,8 | 225,4 | КМ5 | 1/2 |
| 22.1040.01715.1020 | 102,0-114,0 | - | 439,7 | 171,5 | 296,8 | 225,4 | КМ5 | 1/2 |
| 22.1040.03493.0360 | 36,0-41,0 | 36,0-47,0 | 547,7 | 349,3 | 435 | 381 | КМ4 | 1/4 |
| 22.1040.03493.0420 | 42,0-47,0 | - | 547,7 | 349,3 | 435 | 381 | КМ4 | 1/4 |
| 22.1040.04223.0480 | 48,0-55,0 | 48,0-65,0 | 655,6 | 422,3 | 511,2 | 457,2 | КМ5 | 1/4 |
| 22.1040.04223.0560 | 56,0-65,0 | - | 655,6 | 422,3 | 511,2 | 457,2 | КМ5 | 1/4 |
| 22.1040.04636.0640 | 64,0-76,0 | 64,0-88,0 | 722,3 | 463,6 | 579,4 | 508 | КМ5 | 1/2 |
| 22.1040.04636.0780 | 78,0-88,0 | - | 722,3 | 463,6 | 579,4 | 508 | КМ5 | 1/2 |
| 22.1040.05556.0900 | 90,0-100,0 | 90,0-114,0 | 823,9 | 555,6 | 681,1 | 609,6 | КМ5 | 1/2 |
| 22.1040.05556.1020 | 102,0-114,0 | - | 823,9 | 555,6 | 681,1 | 609,6 | КМ5 | 1/2 |
| 22.1040.05558.0360 | 36,0-41,0 | 36,0-47,0 | 757,2 | 558,8 | 644,6 | 590,6 | КМ4 | 1/4 |
| 22.1040.05558.0420 | 42,0-47,0 | - | 757,2 | 558,8 | 644,6 | 590,6 | КМ4 | 1/4 |
| 22.1040.06250.0480 | 48,0-55,0 | 48,0-65,0 | 858,8 | 625 | 714,4 | 660,4 | КМ5 | 1/4 |
| 22.1040.06250.0560 | 56,0-65,0 | - | 858,8 | 625 | 714,4 | 660,4 | КМ5 | 1/4 |
| 22.1040.06600.0640 | 64,0-76,0 | 64,0-88,0 | 919,1 | 660 | 776,2 | 704,8 | КМ5 | 1/2 |
| 22.1040.06600.0780 | 78,0-88,0 | - | 919,1 | 660 | 776,2 | 704,8 | КМ5 | 1/2 |
| 22.1040.06850.0900 | 90,0-100,0 | 90,0-114,0 | 954 | 685 | 811,2 | 739,7 | КМ5 | 1/2 |
| 22.1040.06850.1020 | 102,0-114,0 | - | 954 | 685 | 811,2 | 739,7 | КМ5 | 1/2 |
| 22.1040.07874.0360 | 36,0-41,0 | 36,0-47,0 | 985,8 | 787,4 | 873,2 | 819,2 | КМ4 | 1/4 |
| 22.1040.07874.0420 | 42,0-47,0 | - | 985,8 | 787,4 | 873,2 | 819,2 | КМ4 | 1/4 |
| 22.1040.08790.0480 | 48,0-55,0 | 48,0-65,0 | 1112,8 | 879 | 968,4 | 914,4 | КМ5 | 1/4 |
| 22.1040.08790.0560 | 56,0-65,0 | - | 1112,8 | 879 | 968,4 | 914,4 | КМ5 | 1/4 |
| 22.1040.08890.0640 | 64,0-76,0 | 64,0-88,0 | 1147,7 | 889 | 1004,8 | 933,4 | КМ5 | 1/2 |
| 22.1040.08890.0780 | 78,0-88,0 | - | 1147,7 | 889 | 1004,8 | 933,4 | КМ5 | 1/2 |
| 22.1040.09390.0900 | 90,0-100,0 | 90,0-114,0 | 1208 | 939 | 1065,2 | 993,7 | КМ5 | 1/2 |
| 22.1040.09390.1020 | 102,0-114,0 | - | 1208 | 939 | 1065,2 | 993,7 | КМ5 | 1/2 |
Для станков с ЧПУ рекомендуется использовать корпусные сверла со сменными твердосплавными пластинами:
- Вертикально-сверлильных и радиально-сверлильных станков с ЧПУ.
- Обрабатывающие центры.
- Токарных станков с ЧПУ.
Сверла со сменными пластинами из порошковой стали рекомендуется использовать для станков без ЧПУ:
- Радиально-сверлильных станков.
- Вертикально-сверлильных станков.
- Токарных универсальных станков.
- Фрезерных универсальных станков.
Сверла с прямой канавкой рекомендуется использовать для литых материалов, независимо от того, что будет вращаться — сверло или заготовка.
Комплектация
- Корпус сверла.
- Винты Torx, 2 шт.
- Ключ Torx, 1 шт.
Сменные пластины в комплект поставки не входят.
