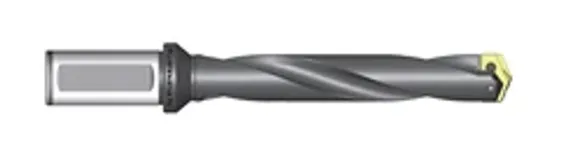

Характеристики
Бренд:
Karnasch
Валюта:
RUB
Производитель:
Karnasch
Наличие:
В наличии
Артикул:
22.1020.00318.0095
Товарная группа:
Инструмент и оснастка
Описание

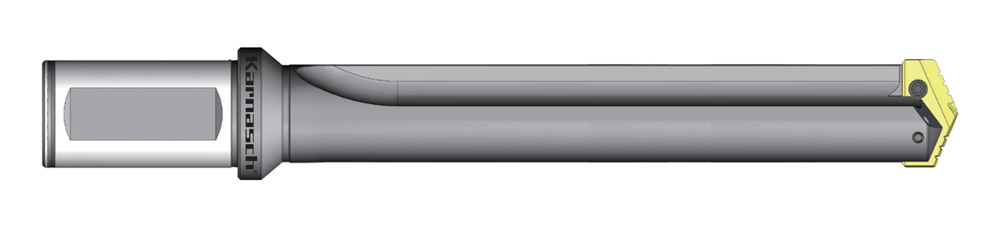

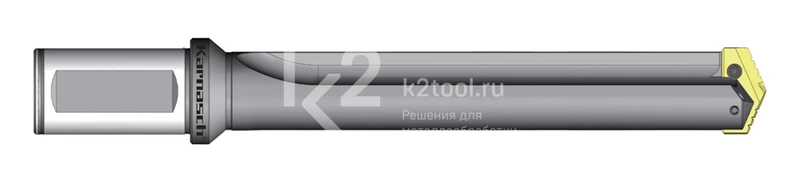

Купить корпус сверла со сменными пластинами Karnasch 9,5-11,0×31,8 мм, Weldon, DIN 1835-B, арт. 22.1020.00318.0095 из наличия от 17432 ₽. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Для диапазона диаметров 9,5-114 мм понадобится всего 14 корпусных сверл.
- Внутренняя подача СОЖ обеспечивает отвод стружки и охлаждение во время сверления глубоких отверстий.

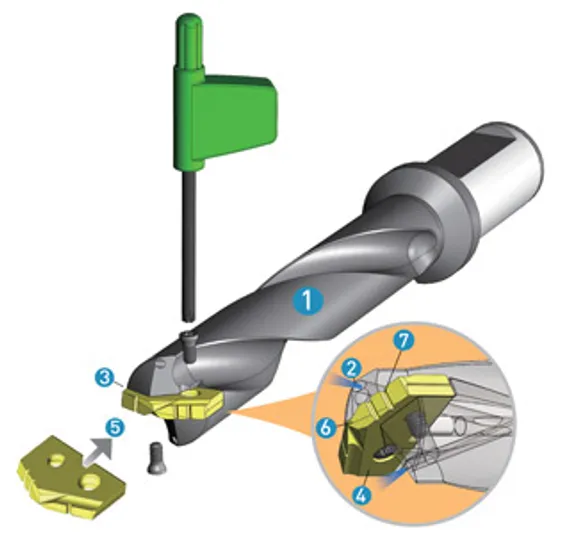

- Точная и надежная фиксация сменной пластины в корпусе сверла, простая замена пластины.
- Сменные пластины с допуском h8 изготавливаются из порошковой быстрорежущей стали или из твердого сплава, имеют различные покрытия, что значительно увеличивает износостойкость и скорость резки в сравнении с обычными спиральными сверлами.
- Нет необходимости затачивать сверло.
- Оптимизированная режущая кромка XR существенно уменьшает прилагаемое усилие резания.
- Режущие вставки оснащены функцией измельчения стружки, что повышает стабильность в процессе сверления и обеспечивает правильное формирование стружки.
- Хвостовик Weldon.
Технические характеристики
Хвостовик DIN 1835-B

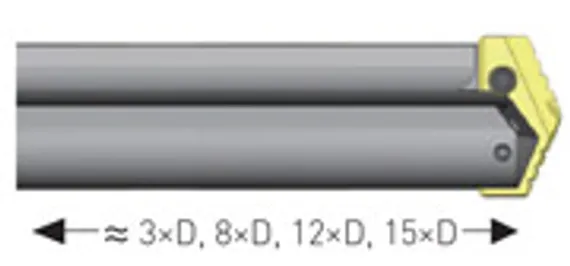

Глубина реза
Прямая канавка
| Артикул | d1 оптим., мм |
d1 макс., мм |
d2, мм | l1, мм | l3, мм | l4, мм | l5, мм | Хвостовик | F | G |
|---|---|---|---|---|---|---|---|---|---|---|
| 22.1020.00318.0095 | 9,5-11,0 | - | 20 | 111,1 | 31,8 | 63,5 | 61,1 | Weldon | 50 | 1/8 |
| 22.1020.00318.0115 | 11,5-12,5 | - | 20 | 111,1 | 31,8 | 63,5 | 61,1 | Weldon | 50 | 1/8 |
| 22.1020.00349.0135 | 13,0-15,0 | 15,0-17,5 | 20 | 113,5 | 34,9 | 66,3 | 63,5 | Weldon | 50 | 1/8 |
| 22.1020.00349.0155 | 15,5-17,5 | - | 20 | 113,5 | 34,9 | 66,3 | 63,5 | Weldon | 50 | 1/8 |
| 22.1020.00667.0180 | 18,0-21,0 | 18,0-24,0 | 25 | 163,2 | 66,7 | 110,7 | 107,2 | Weldon | 56 | 1/8 |
| 22.1020.00667.0220 | 22,0-24,0 | - | 25 | 163,2 | 66,7 | 110,7 | 107,2 | Weldon | 56 | 1/8 |
| 22.1020.00857.0250 | 25,0-29,0 | 25,0-35,0 | 32 | 188,6 | 85,7 | 132,2 | 128,6 | Weldon | 60 | 1/4 |
| 22.1020.00857.0300 | 30,0-35,0 | - | 32 | 188,6 | 85,7 | 132,2 | 128,6 | Weldon | 60 | 1/4 |
| 22.1020.01207.0360 | 36,0-41,0 | 36,0-47,0 | 40 | 243 | 120,7 | 177,8 | 173 | Weldon | 70 | 1/4 |
| 22.1020.01207.0420 | 42,0-47,0 | - | 40 | 243 | 120,7 | 177,8 | 173 | Weldon | 70 | 1/4 |
| 22.1020.01302.0480 | 48,0-55,0 | 48,0-65,0 | 40 | 249,4 | 130,2 | 184,2 | 179,4 | Weldon | 70 | 1/4 |
| 22.1020.01302.0560 | 56,0-65,0 | - | 40 | 249,4 | 130,2 | 184,2 | 179,4 | Weldon | 70 | 1/4 |
| 22.1020.02220.0095 | 9,5-11,0 | - | 20 | 301,7 | 222 | 254,1 | 251,7 | Weldon | 50 | 1/8 |
| 22.1020.02223.0115 | 11,5-12,5 | - | 20 | 301,7 | 222,3 | 254,1 | 251,7 | Weldon | 50 | 1/8 |
| 22.1020.02900.0095 | 9,5-11,0 | - | 20 | 369,9 | 290 | 322,3 | 319,9 | Weldon | 50 | 1/8 |
| 22.1020.02905.0115 | 11,5-12,5 | - | 20 | 369,9 | 290,5 | 322,3 | 319,9 | Weldon | 50 | 1/8 |
| 22.1020.02950.0130 | 13,0-15,0 | 13,0-17,5 | 20 | 373,9 | 295 | 326,7 | 323,9 | Weldon | 50 | 1/8 |
| 22.1020.02950.0155 | 15,5-17,5 | - | 20 | 373,9 | 295 | 326,7 | 323,9 | Weldon | 50 | 1/8 |
| 22.1020.03493.0360 | 36,0-41,0 | 36,0-47,0 | 40 | 471,6 | 349,3 | 406,4 | 401,6 | Weldon | 70 | 1/4 |
| 22.1020.03493.0420 | 42,0-47,0 | - | 40 | 471,6 | 349,3 | 406,4 | 401,6 | Weldon | 70 | 1/4 |
| 22.1020.03870.0130 | 13,0-15,0 | 13,0-17,5 | 20 | 466 | 387 | 418,8 | 416 | Weldon | 50 | 1/8 |
| 22.1020.03870.0155 | 15,5-17,5 | - | 20 | 466 | 387 | 418,8 | 416 | Weldon | 50 | 1/8 |
| 22.1020.04223.0480 | 48,0-55,0 | 48,0-65,0 | 40 | 541,5 | 422,3 | 476,3 | 471,5 | Weldon | 70 | 1/4 |
| 22.1020.04223.0560 | 56,0-65,0 | - | 40 | 541,5 | 422,3 | 476,3 | 471,5 | Weldon | 70 | 1/4 |
| 22.1020.04570.0180 | 18,0-21,0 | 18,0-24,0 | 25 | 550,5 | 457 | 498,1 | 494,5 | Weldon | 56 | 1/8 |
| 22.1020.04570.0220 | 22,0-24,0 | - | 25 | 550,5 | 457 | 498,1 | 494,5 | Weldon | 56 | 1/8 |
| 22.1020.05110.0250 | 25,0-29,0 | 25,0-35,0 | 32 | 614,1 | 511 | 557,7 | 554,1 | Weldon | 60 | 1/4 |
| 22.1020.05110.0300 | 30,0-35,0 | - | 32 | 614,1 | 511 | 557,7 | 554,1 | Weldon | 60 | 1/4 |
| 22.1020.05588.0360 | 36,0-41,0 | 36,0-47,0 | 40 | 681,1 | 558,8 | 615,9 | 611,1 | Weldon | 70 | 1/4 |
| 22.1020.05588.0420 | 42,0-47,0 | - | 40 | 681,1 | 558,8 | 615,9 | 611,1 | Weldon | 70 | 1/4 |
| 22.1020.05690.0180 | 18,0-21,0 | 18,0-24,0 | 25 | 658,5 | 569 | 606,1 | 602,5 | Weldon | 56 | 1/8 |
| 22.1020.05690.0220 | 22,0-24,0 | - | 25 | 658,5 | 569 | 606,1 | 602,5 | Weldon | 56 | 1/8 |
| 22.1020.06250.0480 | 48,0-55,0 | 48,0-65,0 | 40 | 744,7 | 625 | 679,5 | 674,7 | Weldon | 70 | 1/4 |
| 22.1020.06250.0560 | 56,0-65,0 | - | 40 | 744,7 | 625 | 679,5 | 674,7 | Weldon | 70 | 1/4 |
| 22.1020.06920.0250 | 25,0-29,0 | 25,0-35,0 | 32 | 795,1 | 692 | 738,7 | 735,1 | Weldon | 60 | 1/4 |
| 22.1020.06920.0300 | 30,0-35,0 | - | 32 | 795,1 | 692 | 738,7 | 735,1 | Weldon | 60 | 1/4 |
| 22.1020.07874.0360 | 36,0-41,0 | 36,0-47,0 | 40 | 909,7 | 787,4 | 844,5 | 839,7 | Weldon | 70 | 1/4 |
| 22.1020.07874.0420 | 42,0-47,0 | - | 40 | 909,7 | 787,4 | 844,5 | 839,7 | Weldon | 70 | 1/4 |
| 22.1020.08790.0480 | 48,0-55,0 | 48,0-65,0 | 40 | 998,7 | 879 | 933,5 | 928,7 | Weldon | 70 | 1/4 |
| 22.1020.08790.0560 | 56,0-65,0 | - | 40 | 998,7 | 879 | 933,5 | 928,7 | Weldon | 70 | 1/4 |
Для станков с ЧПУ рекомендуется использовать корпусные сверла со сменными твердосплавными пластинами:
- Вертикально-сверлильных и радиально-сверлильных станков с ЧПУ.
- Обрабатывающие центры.
- Токарных станков с ЧПУ.
Сверла со сменными пластинами из порошковой стали рекомендуется использовать для станков без ЧПУ:
- Радиально-сверлильных станков.
- Вертикально-сверлильных станков.
- Токарных универсальных станков.
- Фрезерных универсальных станков.
Сверла с прямой канавкой рекомендуется использовать для литых материалов, независимо от того, что будет вращаться - сверло или заготовка.
Комплектация
- Корпус сверла.
- Винты Torx, 2 шт.
- Ключ Torx, 1 шт.
Сменные пластины в комплект поставки не входят.
