Характеристики
Бренд:
Karnasch
Валюта:
RUB
Производитель:
Karnasch
Наличие:
В наличии
Артикул:
22.1030.00603.0095
Товарная группа:
Инструмент и оснастка
Описание
Купить корпус сверла со сменными пластинами Karnasch 9,5-11,0×60,3 мм, КМ2, ISO 296, арт. 22.1030.00603.0095 из наличия от 19846 ₽. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Для диапазона диаметров 9,5-114 мм понадобится всего 14 корпусных сверл.
- Внутренняя подача СОЖ обеспечивает отвод стружки и охлаждение во время сверления глубоких отверстий.

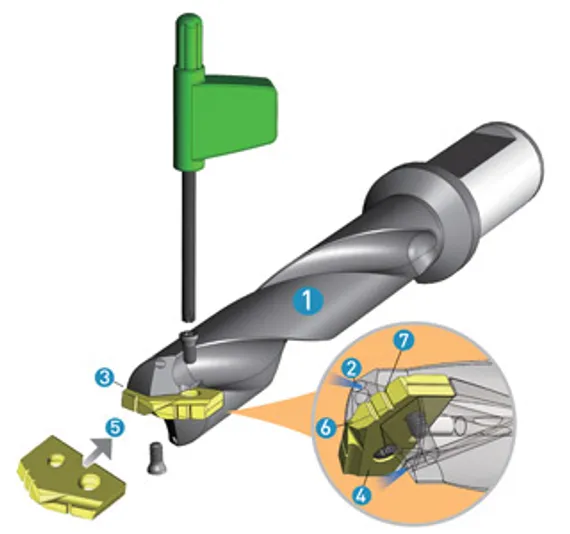

- Точная и надежная фиксация сменной пластины в корпусе сверла, простая замена пластины.
- Сменные пластины с допуском h8 изготавливаются из порошковой быстрорежущей стали или из твердого сплава, имеют различные покрытия, что значительно увеличивает износостойкость и скорость резки в сравнении с обычными спиральными сверлами.
- Нет необходимости затачивать сверло.
- Оптимизированная режущая кромка XR существенно уменьшает прилагаемое усилие резания.
- Режущие вставки оснащены функцией измельчения стружки, что повышает стабильность в процессе сверления и обеспечивает правильное формирование стружки.
- Хвостовик Конус Морзе оснащен радиальным охлаждением с кольцом для подвода СОЖ. Для станков без радиальной/аксиальной подачи СОЖ кольцо для подачи СОЖ может быть установлено на корпусе.
Технические характеристики

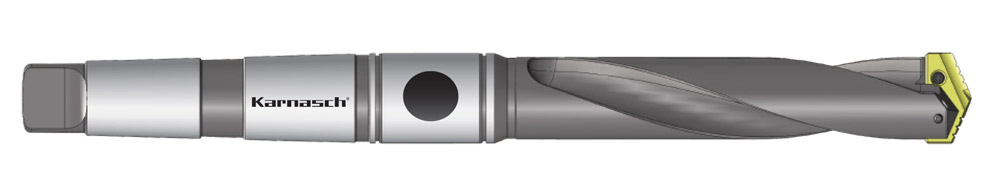

Хвостовик ISO 296
Глубина реза
Спиральная канавка

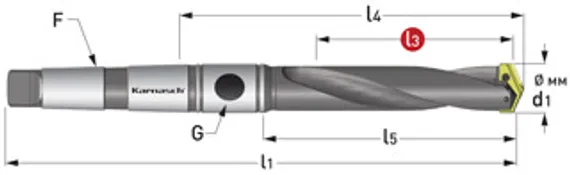

| Артикул | d1 оптим., мм |
d1 макс., мм |
l1, мм | l3, мм | l4, мм | l5, мм | Хвостовик | G |
|---|---|---|---|---|---|---|---|---|
| 22.1030.00603.0095 | 9,5-11,0 | - | 188,9 | 60,3 | 116,7 | 80,2 | КМ2 | 1/16 |
| 22.1030.00603.0115 | 11,5-12,5 | - | 188,9 | 60,3 | 116,7 | 80,2 | КМ2 | 1/16 |
| 22.1030.00635.0130 | 13,0-15,0 | 13,0-17,5 | 192,9 | 63,5 | 121 | 84,1 | КМ2 | 1/16 |
| 22.1030.00635.0155 | 15,5-17,5 | - | 192,9 | 63,5 | 121 | 84,1 | КМ2 | 1/16 |
| 22.1030.01111.0095 | 9,5-11,0 | - | 239,7 | 111,1 | 167,4 | 130,9 | КМ2 | 1/16 |
| 22.1030.01111.0115 | 11,5-12,5 | - | 239,7 | 111,1 | 167,4 | 130,9 | КМ2 | 1/16 |
| 22.1030.01143.0130 | 13,0-15,0 | 13,0-17,5 | 243,7 | 114,3 | 171,8 | 135 | КМ2 | 1/16 |
| 22.1030.01143.0155 | 15,5-17,5 | - | 243,7 | 114,3 | 171,8 | 135 | КМ2 | 1/16 |
| 22.1030.01207.0180 | 18,0-21,0 | 18,0-24,0 | 283,3 | 120,7 | 193,3 | 149,2 | КМ3 | 1/8 |
| 22.1030.01207.0220 | 22,0-24,0 | - | 283,3 | 120,7 | 193,3 | 149,2 | КМ3 | 1/8 |
| 22.1030.01365.0250 | 25,0-29,0 | 25,0-35,0 | 331,8 | 136,5 | 218,4 | 165,1 | КМ4 | 1/8 |
| 22.1030.01365.0300 | 30,0-35,0 | - | 331,8 | 136,5 | 218,4 | 165,1 | КМ4 | 1/4 |
| 22.1030.01651.0360 | 36,0-41,0 | 36,0-47,0 | 363,6 | 165,1 | 250,9 | 196,9 | КМ4 | 1/4 |
| 22.1030.01651.0420 | 42,0-47,0 | - | 363,6 | 165,1 | 250,9 | 196,9 | КМ4 | 1/4 |
| 22.1030.01715.0180 | 18,0-21,0 | 18,0-24,0 | 334,2 | 171,5 | 244,1 | 200 | КМ3 | 1/8 |
| 22.1030.01715.0220 | 22,0-24,0 | - | 334,2 | 171,5 | 244,1 | 200 | КМ3 | 1/8 |
| 22.1030.01873.0250 | 25,0-29,0 | 25,0-35,0 | 375,4 | 187,3 | 262 | 215,9 | КМ4 | 1/8 |
| 22.1030.01873.0300 | 30,0-35,0 | - | 382,6 | 187,3 | 269,2 | 215,9 | КМ4 | 1/4 |
| 22.1030.02095.0360 | 36,0-41,0 | 36,0-47,0 | 408 | 209,5 | 295,3 | 241,3 | КМ4 | 1/4 |
| 22.1030.02095.0420 | 42,0-47,0 | - | 408 | 209,5 | 295,3 | 241,3 | КМ4 | 1/4 |
| 22.1030.02318.0480 | 48,0-55,0 | 48,0-65,0 | 465,1 | 231,8 | 320,7 | 266,7 | КМ5 | 1/4 |
| 22.1030.02318.0560 | 56,0-65,0 | - | 465,1 | 231,8 | 320,7 | 266,7 | КМ5 | 1/4 |
| 22.1030.02731.0180 | 18,0-21,0 | 18,0-24,0 | 435,8 | 273,1 | 345,7 | 301,6 | КМ3 | 1/8 |
| 22.1030.02731.0220 | 22,0-24,0 | - | 435,8 | 273,1 | 345,7 | 301,6 | КМ3 | 1/8 |
| 22.1030.02890.0250 | 25,0-29,0 | 25,0-35,0 | 477 | 289 | 363,6 | 317,5 | КМ4 | 1/8 |
| 22.1030.02890.0300 | 30,0-35,0 | - | 484,2 | 289 | 370,8 | 317,5 | КМ4 | 1/4 |
Для станков с ЧПУ рекомендуется использовать корпусные сверла со сменными твердосплавными пластинами:
- Вертикально-сверлильных и радиально-сверлильных станков с ЧПУ.
- Обрабатывающие центры.
- Токарных станков с ЧПУ.
Сверла со сменными пластинами из порошковой стали рекомендуется использовать для станков без ЧПУ:
- Радиально-сверлильных станков.
- Вертикально-сверлильных станков.
- Токарных универсальных станков.
- Фрезерных универсальных станков.
Сверла со спиральной канавкой рекомендуется использовать для вертикально-сверлильных и радиально-сверлильных станков. Во время работы сверло вращается, заготовка неподвижна.
Комплектация
- Корпус сверла.
- Винты Torx, 2 шт.
- Ключ Torx, 1 шт.
Сменные пластины в комплект поставки не входят.
