Характеристики
Бренд:
Karnasch
Валюта:
RUB
Производитель:
Karnasch
Наличие:
В наличии
Артикул:
22.1050.00315.0100
Товарная группа:
Инструмент и оснастка

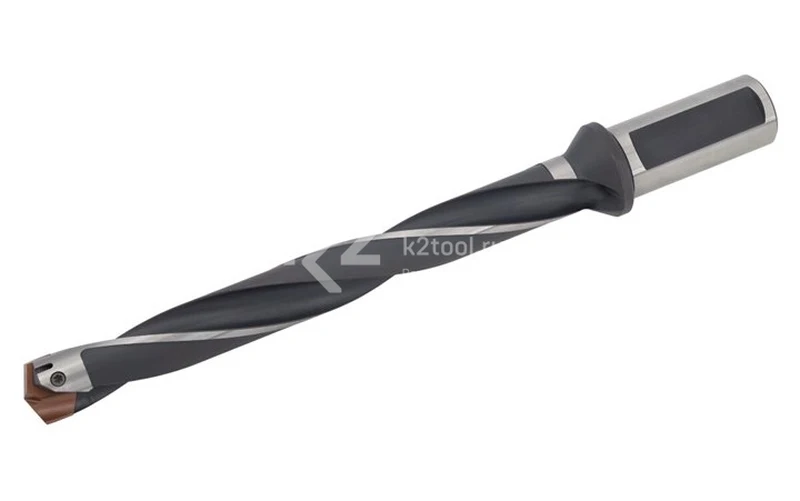

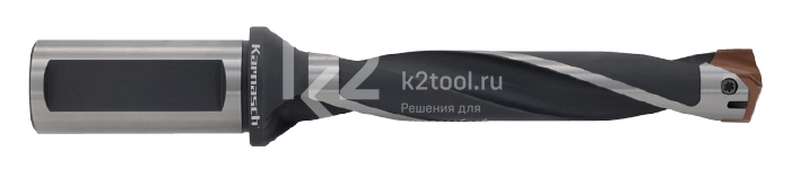

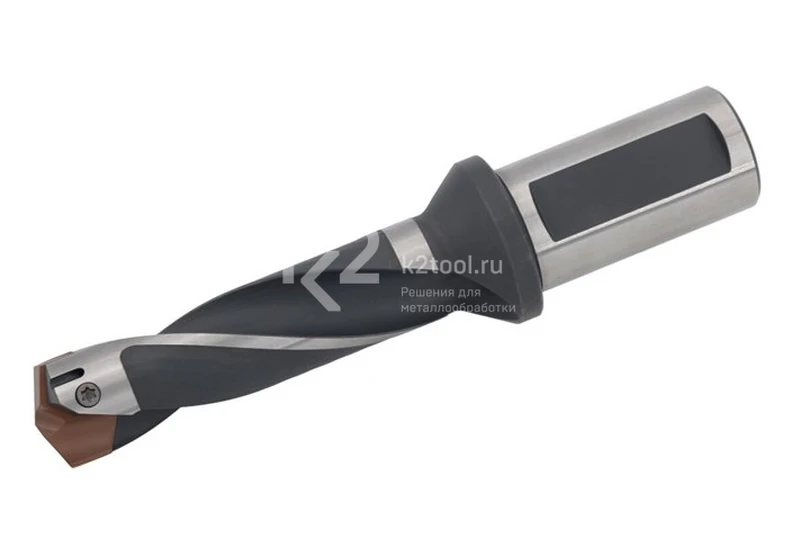

Описание
Купить корпус сверла со сменными пластинами Karnasch 10-10,2×31,5 мм, Weldon, DIN 1835-B, арт. 22.1050.00315.0100 от 20767 ₽. Бесплатная доставка по СПб, МСК и РФ в день заказа, гарантия от 1 года, официальный сервис. Поможем выбрать, звоните: 8 962 611-24-19.
Особенности
- Для диапазона диаметров 9,5-114 мм понадобится всего 14 корпусных сверл.
- Внутренняя подача СОЖ обеспечивает отвод стружки и охлаждение во время сверления глубоких отверстий.

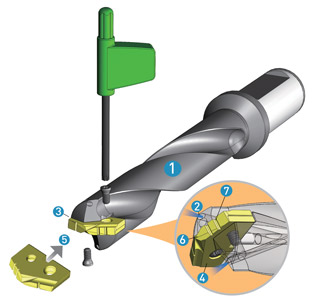

- Точная и надежная фиксация сменной пластины в корпусе сверла, простая замена пластины.

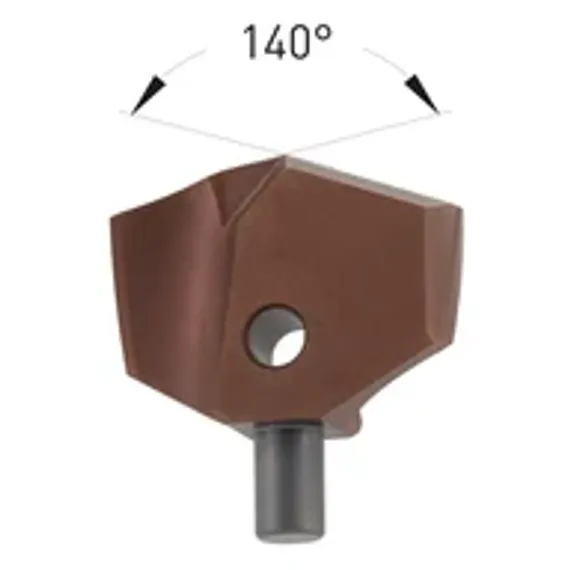

- Сменные пластины с допуском h8 изготавливаются из порошковой быстрорежущей стали или из твердого сплава, имеют различные покрытия, что значительно увеличивает износостойкость и скорость резки в сравнении с обычными спиральными сверлами.
- Нет необходимости затачивать сверло.
- Оптимизированная режущая кромка XR существенно уменьшает прилагаемое усилие резания.
- Режущие вставки оснащены функцией измельчения стружки, что повышает стабильность в процессе сверления и обеспечивает правильное формирование стружки.
- Хвостовик Weldon.

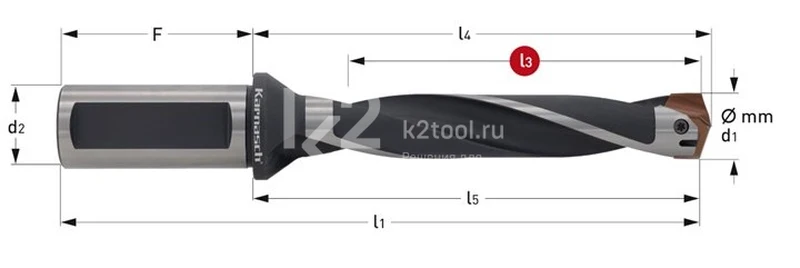

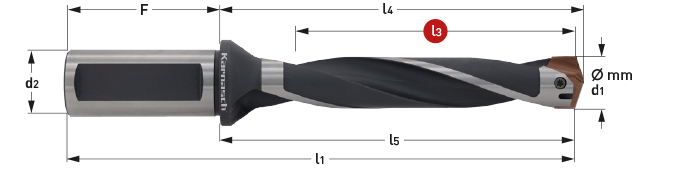

Технические характеристики
Хвостовик DIN 1835-B
Глубина реза
Спиральная канавка
| d1 оптим., мм |
Глубина реза | l3, мм | l5, мм | l4, мм | l1, мм | d2, мм | F |
Артикул |
| 10-10,2 | 3D | 31,5 | 46 | 48 | 69 | 16 | 48 | 22.1050.00315.0100 |

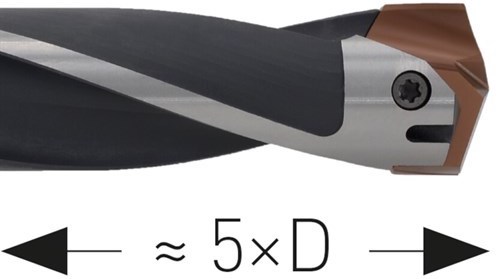

| 5D | 52,5 | 67 | 69 | 117 | 22.1050.00525.0100 | |||

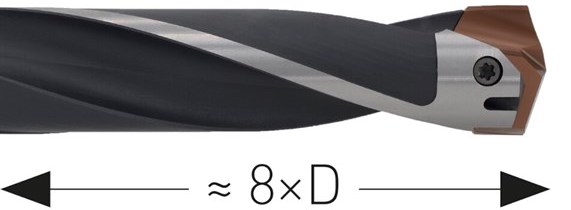

| 8D | 84,0 | 99 | 100 | 148 | 22.1050.00840.0100 | |||
| 10,5 | 3D | 33,0 | 48 | 50 | 98 | 16 | 48 | 22.1050.00330.0105 |
| 5D | 55,0 | 70 | 72 | 120 | 22.1050.00550.0105 | |||
| 8D | 88,0 | 103 | 105 | 153 | 22.1050.00880.0105 | |||
| 11,0 | 3D | 34,5 | 50 | 52 | 100 | 16 | 48 | 22.1050.00345.0110 |
| 5D | 57,5 | 73 | 75 | 123 | 22.1050.00575.0110 | |||
| 8D | 92,0 | 108 | 110 | 158 | 22.1050.00920.0110 | |||
| 11,5 | 3D | 36,0 | 53 | 54 | 102 | 16 | 48 | 22.1050.00360.0115 |
| 5D | 60,0 | 77 | 78 | 126 | 22.1050.00600.0115 | |||
| 8D | 96,0 | 113 | 114 | 162 | 22.1050.00960.0115 | |||
| 12,0 | 3D | 37,5 | 55 | 57 | 105 | 16 | 48 | 22.1050.00375.0120 |
| 5D | 62,5 | 80 | 82 | 130 | 22.1050.00625.0120 | |||
| 8D | 100,0 | 117 | 119 | 167 | 22.1050.01000.0120 | |||
| 12,5 | 3D | 39,0 | 57 | 59 | 107 | 16 | 48 | 22.1050.00390.0125 |
| 5D | 65,0 | 83 | 85 | 133 | 22.1050.00650.0125 | |||
| 8D | 104,0 | 122 | 124 | 172 | 22.1050.01040.0125 | |||
| 13,0 | 3D | 40,5 | 59 | 61 | 109 | 16 | 48 | 22.1050.00405.0130 |
| 5D | 67,5 | 86 | 88 | 136 | 22.1050.00675.0130 | |||
| 8D | 108,0 | 126 | 128 | 176 | 22.1050.01080.0130 | |||
| 13,5 | 3D | 42,0 | 61 | 63 | 111 | 16 | 48 | 22.1050.00420.0135 |
| 5D | 70,0 | 89 | 91 | 139 | 22.1050.00700.0135 | |||
| 8D | 112,0 | 131 | 133 | 181 | 22.1050.01120.0135 | |||
| 14,0 | 3D | 43,5 | 63 | 65 | 113 | 16 | 48 | 22.1050.00435.0140 |
| 5D | 72,5 | 92 | 94 | 142 | 22.1050.00725.0140 | |||
| 8D | 116,0 | 135 | 138 | 186 | 22.1050.01160.0140 | |||
| 14,5 | 3D | 45,0 | 65 | 67 | 115 | 16 | 48 | 22.1050.00450.0145 |
| 5D | 75,0 | 95 | 97 | 145 | 22.1050.00750.0145 | |||
| 8D | 120,0 | 140 | 142 | 190 | 22.1050.01200.0145 | |||
| 15,0-15,5 | 3D | 48,0 | 70 | 72 | 122 | 20 | 50 | 22.1050.00480.0150 |
| 5D | 80,0 | 102 | 104 | 154 | 22.1050.00800.0150 | |||
| 8D | 128,0 | 150 | 152 | 202 | 22.1050.01280.0150 | |||
| 16,0-16,5 | 3D | 51,0 | 74 | 77 | 127 | 20 | 50 | 22.1050.00510.0160 |
| 5D | 85,0 | 108 | 111 | 161 | 22.1050.00850.0160 | |||
| 8D | 136,0 | 159 | 162 | 212 | 22.1050.01360.0160 | |||
| 17,0-17,5 | 3D | 54,0 | 78 | 81 | 131 | 20 | 50 | 22.1050.00540.0170 |
| 5D | 90,0 | 114 | 117 | 167 | 22.1050.00900.0170 | |||
| 8D | 144,0 | 168 | 171 | 221 | 22.1050.01440.0170 | |||
| 18,0-18,5 | 3D | 55,5 | 82 | 85 | 141 | 25 | 6 | 22.1050.00555.0180 |
| 5D | 92,5 | 120 | 123 | 179 | 22.1050.00925.0180 | |||
| 8D | 148,0 | 177 | 180 | 236 | 22.1050.01480.0180 | |||
| 19,0-19,5 | 3D | 60,0 | 86 | 90 | 146 | 25 | 56 | 22.1050.00600.0190 |
| 5D | 100,0 | 126 | 130 | 186 | 22.1050.01000.0190 | |||
| 8D | 160,0 | 186 | 190 | 246 | 22.1050.01600.0190 | |||
| 20,0-20,5 | 3D | 63,0 | 91 | 94 | 150 | 25 | 56 | 22.1050.00630.0200 |
| 5D | 105,0 | 133 | 136 | 192 | 22.1050.01050.0200 | |||
| 8D | 168,0 | 196 | 199 | 255 | 22.1050.01680.0200 | |||
| 21,0-21,5 | 3D | 66,0 | 95 | 98 | 154 | 25 | 56 | 22.1050.00660.0210 |
| 5D | 110,0 | 139 | 142 | 198 | 22.1050.01100.0210 | |||
| 8D | 175,0 | 205 | 208 | 164 | 22.1050.01760.0210 | |||
| 22,0-22,5 | 3D | 69,0 | 99 | 102 | 158 | 25 | 56 | 22.1050.00690.0220 |
| 5D | 115,0 | 145 | 148 | 204 | 22.1050.01150.0220 | |||
| 8D | 184,0 | 214 | 217 | 273 | 22.1050.01840.0220 | |||
| 23,0-23,5 | 3D | 72,0 | 103 | 107 | 163 | 25 | 56 | 22.1050.00720.0230 |
| 5D | 120,0 | 151 | 155 | 211 | 22.1050.01200.0230 | |||
| 8D | 192,0 | 223 | 227 | 283 | 22.1050.01920.0230 | |||
| 24,0-24,5 | 3D | 75,0 | 108 | 112 | 172 | 32 | 60 | 22.1050.00750.0240 |
| 5D | 125,0 | 158 | 162 | 222 | 22.1050.01250.0240 | |||
| 8D | 200,0 | 233 | 237 | 297 | 22.1050.02000.0240 | |||
| 25,0-25,5 | 3D | 78,0 | 112 | 116 | 176 | 32 | 60 | 22.1050.00780.0250 |
| 5D | 130,0 | 164 | 168 | 228 | 22.1050.01300.0250 | |||
| 8D | 208,0 | 242 | 246 | 306 | 22.1050.02080.0250 | |||
| 26,0-26,5 | 3D | 81,0 | 117 | 121 | 181 | 32 | 60 | 22.1050.00810.0260 |
| 5D | 135,0 | 171 | 175 | 235 | 22.1050.01350.0260 | |||
| 8D | 216,0 | 252 | 256 | 316 | 22.1050.02160.0260 | |||
| 27,0-27,5 | 3D | 84,0 | 121 | 125 | 185 | 32 | 60 | 22.1050.00840.0270 |
| 5D | 140,0 | 177 | 181 | 241 | 22.1050.01400.0270 | |||
| 8D | 224,0 | 261 | 265 | 325 | 22.1050.02240.0270 | |||
| 28,0-28,5 | 3D | 87,0 | 125 | 129 | 189 | 32 | 60 | 22.1050.00870.0280 |
| 5D | 145,0 | 183 | 187 | 247 | 22.1050.01450.0280 | |||
| 8D | 232,0 | 270 | 274 | 334 | 22.1050.02320.0280 | |||
| 29,0-29,5 | 3D | 90,0 | 129 | 133 | 193 | 32 | 60 | 22.1050.00900.0290 |
| 5D | 150,0 | 189 | 193 | 253 | 22.1050.01500.0290 | |||
| 8D | 240,0 | 279 | 283 | 343 | 22.1050.02400.0290 | |||
| 30,0-30,5 | 3D | 93,0 | 133 | 138 | 198 | 32 | 60 | 22.1050.00930.0030 |
| 5D | 155,0 | 195 | 200 | 260 | 22.1050.01550.0030 | |||
| 8D | 248,0 | 288 | 293 | 353 | 22.1050.02480.0300 | |||
| 31,0-31,5 | 3D | 96,0 | 137 | 142 | 202 | 32 | 60 | 22.1050.00960.0310 |
| 5D | 160,0 | 201 | 206 | 266 | 22.1050.01600.0310 | |||
| 8D | 256,0 | 297 | 302 | 362 | 22.1050.02560.0310 | |||
| 32,0-32,5 | 3D | 99,0 | 141 | 146 | 206 | 32 | 60 | 22.1050.00990.0320 |
| 5D | 165,0 | 207 | 212 | 272 | 22.1050.01650.0320 | |||
| 8D | 264,0 | 306 | 311 | 371 | 22.1050.02640.0320 | |||
| 33,0-33,5 | 3D | 102,0 | 146 | 151 | 211 | 32 | 60 | 22.1050.01020.0330 |
| 5D | 170,0 | 214 | 219 | 279 | 22.1050.01700.0330 | |||
| 8D | 272,0 | 316 | 321 | 381 | 22.1050.02720.0330 | |||
| 34,0-34,5 | 3D | 105,0 | 151 | 156 | 226 | 40 | 70 | 22.1050.01050.0340 |
| 5D | 175,0 | 221 | 226 | 294 | 22.1050.01750.0340 | |||
| 8D | 280,0 | 326 | 331 | 399 | 22.1050.02800.0340 | |||
| 35,0-35,5 | 3D | 108,0 | 155 | 160 | 230 | 40 | 70 | 22.1050.01080.0350 |
| 5D | 180,0 | 227 | 232 | 300 | 22.1050.01800.0350 | |||
| 8D | 288,0 | 335 | 340 | 408 | 22.1050.02880.0350 | |||
| 36,0-36,5 | 3D | 111,0 | 159 | 164 | 234 | 40 | 70 | 22.1050.01110.0360 |
| 5D | 185,0 | 233 | 238 | 306 | 22.1050.01850.0360 | |||
| 8D | 296,0 | 344 | 349 | 417 | 22.1050.02960.0360 | |||
| 37,0-37,5 | 3D | 114,0 | 163 | 169 | 239 | 40 | 70 | 22.1050.01140.0370 |
| 5D | 190,0 | 239 | 245 | 313 | 22.1050.01900.0370 | |||
| 8D | 304,0 | 353 | 359 | 427 | 22.1050.03040.0370 | |||
| 38,0-38,5 | 3D | 117,0 | 167 | 173 | 243 | 40 | 70 | 22.1050.01170.0380 |
| 5D | 195,0 | 245 | 251 | 319 | 22.1050.01950.0380 | |||
| 8D | 312,0 | 362 | 368 | 436 | 22.1050.03120.0380 | |||
| 39,0-40,0 | 3D | 123,0 | 176 | 182 | 252 | 40 | 70 | 22.1050.01230.0390 |
| 5D | 205,0 | 258 | 264 | 332 | 22.1050.02050.0390 | |||
| 8D | 328,0 | 381 | 387 | 455 | 22.1050.03280.0390 |
Для станков с ЧПУ рекомендуется использовать корпусные сверла со сменными твердосплавными пластинами:
- Вертикально-сверлильных и радиально-сверлильных станков с ЧПУ.
- Обрабатывающие центры.
- Токарных станков с ЧПУ.
Сверла со сменными пластинами из порошковой стали рекомендуется использовать для станков без ЧПУ:
- Радиально-сверлильных станков.
- Вертикально-сверлильных станков.
- Токарных универсальных станков.
- Фрезерных универсальных станков.
Сверла со спиральной канавкой рекомендуется использовать для вертикально-сверлильных и радиально-сверлильных станков. Во время работы сверло вращается, заготовка неподвижна.
Комплектация
- Корпус сверла.

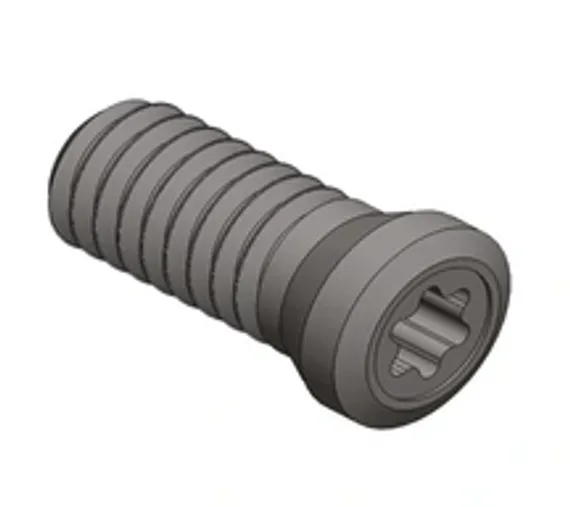

- Винты Torx, 2 шт.

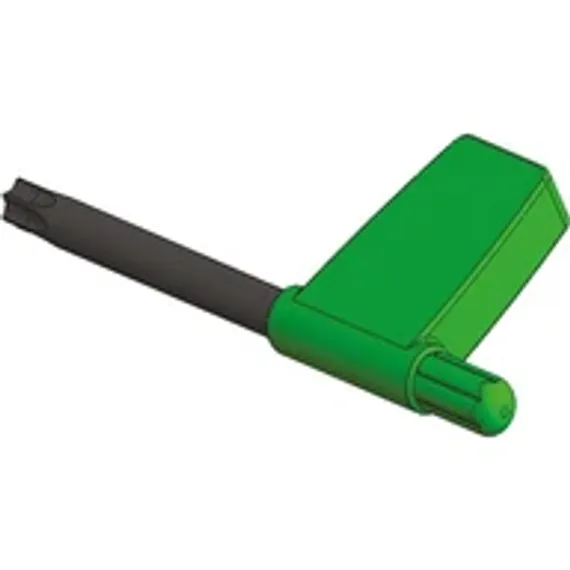

- Ключ Torx, 1 шт.
Сменные пластины в комплект поставки не входят.
