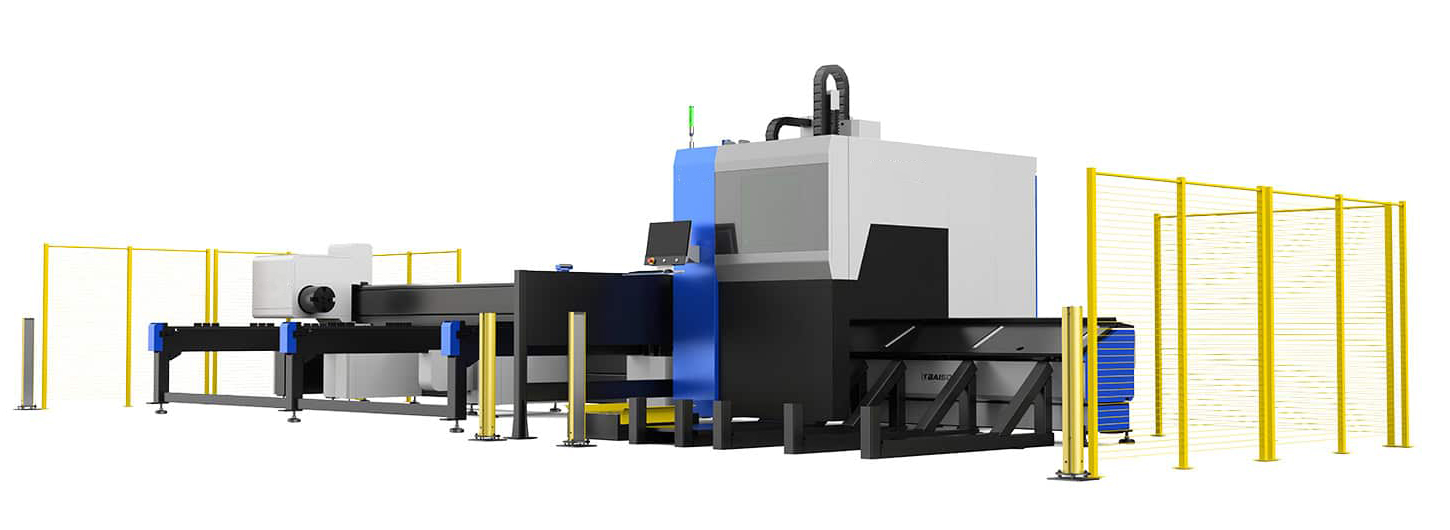

Станки для лазерной резки труб Ø20-360 мм с двумя патронами серии SMV, RoLAS

Лазерные станки высокой мощности серии SMV RoLAS специально разработаны для высокоскоростной, точной резки металлических труб диаметром до 360 мм. Станки позволяют работать с трубами длиной до 6,5 метров, весом до 1000 кг, диаметром для круглых труб от 20 до 360 мм, размером квадратного профиля от 20х20 мм до 350х350 мм. Они могут обрабатывать нержавеющую сталь, углеродистую сталь и другие материалы, включая круглые, квадратные и прямоугольные трубы, а также швеллеры, двутавры и угловые профили. Станки широко применяются в производстве трубопроводов, нефтегазового оборудования,строительстве мостов и металлоконструкций, производстве крановой и специальной техники.

• Высокоточная модель патрона с квадратным пазом для сквозного хода.
• Подходит для резки толстого металла. Большая грузоподъемность позволяет работать с тяжелыми трубами.
• Полностью автоматические рамы для загрузки труб.
• Интеллектуальная система управления производства Bochu.

Для обеспечения эффективности резки и деформации трубы толщина и диаметр трубы (максимальная диагональ) должны быть равны: При диаметре трубы ≈50 мм: 1/40 диаметра трубы ≤ толщина трубы ≤ 1/10 диаметра трубы. При < 50 мм: 0,8 мм ≤ толщина трубы ≤ 1/10 диаметра трубы. В случаях, когда отклонение при изгибе превышает соответствующие стандарты, эффективность резки не может быть гарантирована.

Комплектация станков серии SMV, RoLAS

В станке использованы комплектующие от ведущих мировых брендов, самая популярная у производителей лазеров и клиентов режущая голова BOCI, источник лазерного излучения произведен компанией RAYCUS – один из мировых лидеров производства источников лазерного излучения и бренд № 1 в Китае.

Комплект оборудования станка включает в себя:

• Лазерный источник: Raycus (СЕ)
• Режущая лазерная головка: ВОСІ c автоматической фокусировкой
• Контроллер: FSCUT
• Сервопривод + двигатель BOCHU
• Патрон DAIRUIKE /BEUT
• Охладитель жидкостной S&A+
• Источник питания: 380 В / 5О Гц / 3 фазы
• Стойка ЈТ и направляющая SНАС
• Пропорциональный клапан Innovance (3 - 6 кВт), Aventics (12 кВт)
• Электромагнитный клапан Innovance (3 - 6 кВт), Ruis (12 кВт)
• Стабилизатор напряжения AVR / AVRDG 40 - 150 кВА

Технические характеристики станков серии SMV, RoLAS

Конструктивные особенности лазерных станков SMV, RoLAS

Поддержка различных труб

Оснащенный лучшими в отрасли прецизионными патронами с квадратными отверстиями с полным ходом, а также дополнительными опорами, он может выдерживать нагрузку на одну трубу до 1000 кг, поддерживая различные типы труб.

Превосходная надежность технологического процесса

Наклонная станина станка треугольной формы обеспечивает повышенную устойчивость и облегчает быструю загрузку и разгрузку материалов. Колесные опоры переменного диаметра, которые входят в стандартную комплектацию станка, значительно повышают точность обработки трубчатых материалов.

Резка под углом ±45° (опция)

Полностью автоматическая система загрузки и разгрузки

Система разработана для удобства эксплуатации и способна автоматически загружать различные профили, включая круглые, квадратные и прямоугольные трубы. Она оснащена несколькими комплектами дополнительных разгрузочных стоек, которые перемещаются в соответствии с профилем трубы для повышения эффективности выгрузки материала. Стеллажная система является модульной, что позволяет настраивать ее в соответствии с конкретными требованиями, тем самым снижая затраты клиентов на приобретение оборудования. Стеллаж оснащен функцией автоматического измерения объема труб, которая облегчает загрузку партии без участия человека, что приводит к повышению общей эффективности обработки на 40%.

Резка с нулевым количеством отходов материала

• Инновационные сдвоенные патроны обеспечивают полное отсутствие остатков
• Максимальное использование материала, коэффициент использования труб достигает 99%

Устройство с коротким хвостовиком и конструкцией без переднего зажима работает следующим образом:

1. Режущая головка осуществляет наиболее точный срез и поднимается вверх.
2. Передний зажимной патрон выдвигается двигателем дальнего переднего хода, что позволяет заднему зажимному патрону свободно перемещаться вперёд.
3. Задний патрон перемещается ближе к положению под режущей головкой, в то время как последняя опускается, продолжая резать заготовку.

Интеллектуальная операционная система

Система, оснащенная функциями автоматического определения центра и фокусировки, а также коррекции ошибок при работе с трубками, интеллектуально компенсирует различия в материалах, обеспечивая высочайшую точность резки и однородность каждой партии продукции

• Система оснащена функцией "Без рисования", позволяющей легко выполнять настройку без сложного программирования.
• "Вихревая резка" - это новый, высокоэффективный метод резки труб квадратной формы. Этот метод резки повышает эффективность обработки на 20%.
• Интеллектуальные алгоритмы настройки процесса нарезки

Высокая точность и жесткость

• Пневматические захваты + конструкция с двумя роликами
• Мощное усилие зажима обеспечивает стабильную и точную резку

Решение для повышения эффективности автоматизации

Полностью автоматизированный загрузочный стеллаж (опция)

Этот стеллаж обеспечивает полную автоматизацию производственных процессов — от приёма материалов на складе до этапа резки. Благодаря ему трудозатраты уменьшаются, а эффективность работы производства возрастает.

Как это работает:

• трубы размещаются на складе
• происходит автоматическая транспортировка
• материалы автоматически разделяются
• выполняется автоматический зажим и резка

Полностью автоматические загрузочные рамы

Полностью автоматический податчик трубных пачек: длина трубы: 3000-6500 мм (длинная труба), диапазон диаметров труб: круглые 20-240 мм, квадратные / круглые / прямоугольные трубы, максимальный вес трубной пачки 2000 кг, место для хранения труб с резиновым покрытием, чтобы избежать царапин нержавеющая стали.

Автоматические разгрузочные рамы длиной 1 м

Автоматическая система поддержки и разгрузки обеспечивает более стабильную и безопасную выгрузку материала. В сочетании с набором автоматических разгрузочных стеллажей она позволяет автоматически выгружать заготовки длиной до 1,5 метров, что снижает проблемы безопасности, связанные с ручной разгрузкой, и повышает эффективность транспортировки труб.

Высокоскоростные сервоприводы BOCHU S9

Сервоприводы S9 — серия высокопроизводительных и высокоскоростных сервоприводов EtherCAT, устанавливающие новый стандарт производительности. Разработанные в соответствии с самыми высокими стандартами, S9 обеспечивает непревзойденные эксплуатационные преимущества благодаря высокой инерционности, большому крутящему моменту и исключительным скоростным характеристикам. Стандартно оснащенный абсолютным датчиком и DB-тормозом, S9 полностью соответствует алгоритму, поднимая эффективность резки на новую высоту. Удобная конструкция упрощает процессы отладки, обеспечивая стабильную и надежную работу.

TubePro Cистема управления BOCHU

Программное обеспечение для резки труб TubePro — это профессиональное программное обеспечение для резки, используемое для обработки различных типов труб. Оно идеально интегрируется с TubesT (программным обеспечением для раскладки). Благодаря TubesT можно сделать профессиональную раскладку чертежа, после чего напрямую использовать TubePro для резки.

Головка лазерной резки ВОСІ

• Датчик давления для повышения безопасности резки.
• Постоянное дистанционное управление температурой.
• Индикатор установки положения фокуса в поперечном и вертикальном положении.
• Автоматическая диагностика загрязнения защитных линз.
• Автоматическая система предупреждения перегрева режущей головки.
• Мониторинг давления газа.
• 3 защитных стекла

Источник для лазерной резки Raycus (PRC)

Производство обеспечивает наличие всех компонентов, максимально сокращая скорость ремонта и производства источников излучения. Широкий диапазон рабочих температур и встроенный осушитель позволяют использовать источник в самых суровых производственных условиях, а система внутренней самодиагностики, высочайшая надежность компонентов и большой гарантийный срок обеспечивают максимальную уверенность и контроль над производством.

• Срок эксплуатации до 100 000 часов.
• Коэффициент фотоэлектрического преобразования увеличен на 35%.
• Температура окружающей среды: 10-40 °С.
• Гарантия от 1 года.

Планетарный редуктор TECHMECH

Основные компоненты редуктора производятся профессиональными компаниями в Японии и на Тайване. Наружные зубья имеют твёрдую форму, внутренние зубья подвергаются многократной протяжке, а все детали проходят полную проверку и сборку по новой системе.

Система трансмиссии HIWIN/YYC (Тайвань)

Система трансмиссии с зубчатой рейкой производства компании YYC, Тайвань. Высокоточные направляющие производства компании HIWIN обеспечивают более высокую скорость резки по сравнению с шарико-винтовой передачей. Система трансмиссии может применяться в станках, используемых в процессе производства аэрокосмической техники, авиастроении, ракетостроении, робототехники, лифтов, судостроении, а также для резки листового металла, изготовления кухонной мебели, электронных компонентов, автомобильных деталей, трубопроводов систем охлаждения и вентиляции и т.д.

• Высокая точность
• Низкий уровень шума
• Хорошая износостойкость
• Возможность автоматического центрирования

Охладитель TEYU S&A Chiller

Guangzhou Teyu Electromechanical Co., Ltd. основана в 2002 году. С тех пор компания занимается разработкой, производством и продажей промышленных чиллеров. Каждый год она выпускает 60 000 водяных чиллеров.

• Функция двойного охлаждения
• Сигнализация в режиме реального времени
• Защита аппарата
