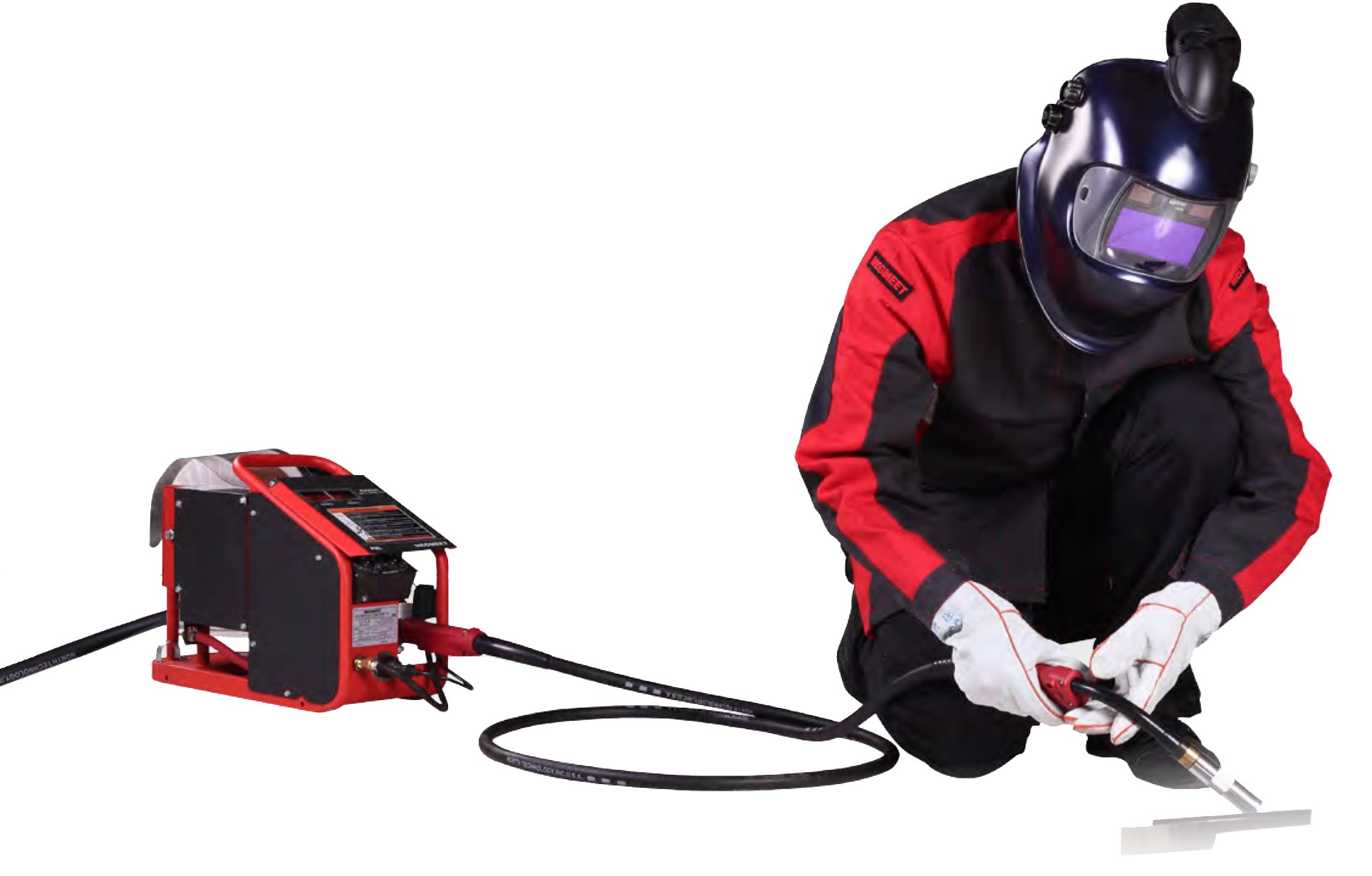

Mars CM 500C - это сварочные полуавтоматы предназначенные специально для тех областей промышленности, где сварщику необходима высокая мобильность, например судостроение, машиностроение и другие. На устройстве подачи проволоки имеется дополнительная цифровая панель для удобного управления параметрами сварки.
Mars CM 500C - отраслевой лидер с цифровой двунаправленной высокоскоростной связью. Предназначен для сварки на сверхдальних расстояниях (до 100 метров) при строительстве крупных объектов в таких отраслях как судостроение, производство морской техники, изготовление стальных конструкций и т.д.
По статистике 70% сбоев вызвано слабым кабелем управления. Уникальная технология двусторонней связи панели источника и механизма подачи проволоки, разработанная в MGT, позволяет отойти от традиционного кабеля управления. Это существенно повышает надежность системы, особенно в условиях сварки на большие расстояния. Дистанция между источником и областью сварки может достигать 100 м.
- Mars CM 500C имеет 100%ПВ при токе 500А и скорость подачи проволоки до 24 м/мин, что обеспечивает высокую производительность.
- Благодаря защищенной конструкции механизма подачи проволоки и PCBA, полуавтомат может эксплуатироваться в условиях вибрации, влаги, соляного тумана и т.д.
- Значения силы тока и напряжения могут быть установлены и отображены непосредственно на механизме подачи проволоки. Нет необходимости устанавливать дополнительный отладчик и регулятор на источник.
- Высокоскоростная функция двусторонней связи позволяет синхронизировать механизм подачи проволоки и источник питания.
- Mars CM 500C может отображать коды ошибок одновременно на панели источника и механизма подачи проволоки, а также автоматически восстанавливаться.
- Механизм подачи проволоки имеет защиту от перегрузок по току.
- Газовый клапан имеет защиту от короткого замыкания и обрыва цепи.
- Вес и размер кабелей значительно меньше, тем самым Mars CM 500C более удобен для перемещения.
Кабель пакет Mars CM 500C состоит из трех элементов: силовой кабель от 70 до 95 мм2,кабель управления 4 мм2, газовый шланг. Для изготовления достаточно стандартных комплектующих доступных в любом магазине электротехники. Благодаря применению цифровой связи стабильность управления сохраняется до длины 100 м. При этом на блоке подачи проволоки доступно полноценное управление режимами сварки и индикация параметров (сила тока и напряжение).
Преимущества Mars CM 500C MGT
|
- Цифровая инверторная технология с микропроцессорным управлением.
- Более длинный и на 30% более лёгкий сварочный кабель длиной до 100 м.
- Более прочный комплект соединительных кабелей, лучшая защита, меньше повреждений кабеля, намного меньше времени простоя.
- Сварка MAG/CO₂ с синергетическим управлением и методом MMA в стандартной комплектации.
- Более лёгкий, но более функциональный блок подачи проволоки с большей мобильностью для упрощения работы.
- Стабильная сварка с вылетом проволоки до 30 мм.
- Обеспечение стабильной сварки вертикальных швов снизу вверх порошковой проволокой при токе 150 А и комплектом соединительных кабелей длиной 50 м.
- Защита электронных плат и блока подачи проволоки от вибрации, ударов, влаги и солёного воздуха.
- Превосходная надёжность благодаря самозащищающейся конструкции и отображению кода ошибки для облегчения поиска и устранения неисправностей.
Преимущество технологии двусторонней цифровой высокоскоростной передачи данных
| Технология | Взаимодействие источника и механизма подачи проволоки | Защита от помех | A / V дисплей на блоке подачи проволоки | Надёжность электронных плат блока подачи проволоки |
| Mars CM 500С | Технология двусторонней цифровой высокоскоростной передачи данных | Высокая | Да | Высокая |
| Традиционная технология | Односторонняя аналоговая технология передачи данных | Обычная | Нет | Обычная |
Спецификация сварочных процессов Mars CM 500C MGT
| Сварочный процесс | Сварочные материалы | Диаметр сварочной проволоки | Защитный газ |
| Синергетическая сварка CO₂/MAG | Проволока сплошного сечения - углеродистая сталь | 1,0 / 1,2 / 1,6 мм | 100% CO₂ |
| Проволока сплошного сечения - углеродистая сталь | 1,2 / 1,6 мм | 80% Ar + 20% CO₂ | |
| Порошковая проволока - углеродистая сталь | 1,2 / 1,4 / 1,6 мм | 100% CO₂ | |
| Сварка DC MMA | Электроды | 2,0 / 2,5 / 3,32 / 4,0 / 5,0 / 6,0 мм |
Технические характеристики Mars CM 500C MGT
| Модель полуавтомата | Mars CM500 C |
| Управление | Полностью цифровое управление |
| Метод связи несущей волны | Технология двусторонней цифровой высокоскоростной связи на несущей волне |
| Номинальное напряжение питания | ~3×380 В -15% / ~3×400 В +15% (323 - 460 В) |
| Частота сети питания | 30 - 80 Гц |
| Номинальная потребляемая мощность | 24 кВ-А (22,3 кВт) |
| Коэффициент мощности | 0,93 |
| Эффективный КПД | 86% |
| Номинальное напряжение холостого хода | 75 В |
| Диапазон сварочного тока | 50 - 500 A |
| Диапазон сварочного напряжения | 12 - 50 В |
| Номинальная нагрузка (ПВ) +40⁰C | 500 A / 39 В / ПВ 100% |
| Режимы управления сваркой | 2-такта / 4-такта / 4-такта спец. |
| Каналы параметров | 10 (стандартный) |
| Динамика дуги | -9 - +9 |
| Интерфейс для связи с роботом | Аналоговая |
| Дополнительный интерфейс связи | CAN |
| Охлаждение | Интеллектуальное воздушное охлаждение |
| Цифровой дисплей блока подачи проволоки | Установлен, параметры сварки можно регулировать дистанционно |
| Скорость подачи проволоки | 1,4 - 24 м/мин |
| Электромагнитная совместимость | IEC60974: 10 EMS |
| Класс изоляции | H |
| Класс защиты | IP23S |
| Защита от молнии | Класс D (6000 В/3000 А) |
| Рабочая температура | От -39℃ до +50℃, тяжелые промышленные условия |
| Рабочая влажность | ≤ 95% |
| Габаритные размеры (Д×Ш×В) | 620 х 300 х480 мм |
| Общая масса | 52 кг |
Облегчённый блок подачи проволоки имеет цифровой дисплей для индикации сварочного тока и напряжения, обеспечивает регулировку сварочного тока и напряжения, настройку параметров для зажигания дуги и заварки кратера, что обеспечивает огромное удобство при сварке на больших расстояниях.
| Блок подачи | Стандартный | Облегченный | Евро |
| Разъем | Японский | Японский | Евро |
| Ролики | 2 | 4 | 4 |
Конструктивные особенности полуавтоматов MGT
Мощная электроника, современных компьютерные технологии, глубокое изучение и применение знаний о свойствах дуги, металлов и сварочных процессов позволили компании MGT разработать прогрессивный полностью цифровой сварочный полуавтомат для высоконагруженного промышленного производства. Электрическая схема инверторного блока, работающего на частоте до 64 кГц ( у аналогов до 30 кГц), разработана на основе использования высоконадежных неполярных конденсаторов (900 V 12 mF+/-5%), имеющих низкое значение собственной паразитной индуктивности, малые потери и способные надежно работать на повышенных частотах в устройствах силовой электроники и преобразовательной техники.
| Схема не содержит дорогих, имеющих ограниченный срок службы, высокоёмких электролитических конденсаторов (450 V 680 mF+/-15%), что резко повышает надежность работы, снижает массо-габаритные характеристики, улучшает стабильность сварочных режимов и снижает стоимость аппарата по сравнению с ближайшими однотипными аналогами. Конструкция силового модуля выполнена в виде двух независимых модулей инверторов на самых современных силовых элементах IGBT фирмы Infineon Technologies. За счет этого достигнут повышенный КПД аппарата (PN =100% С) и увеличены мощностные показатели. |
| Печатные платы выполнены по технологии SMD (Surface Mounted Device) монтажа, которая позволяет существенно снизить стоимость и габариты изделий с одновременным повышением их надежности. Использование компактных и высокотехнологичных SMD-компонентов дает возможность повысить степень интеграции, снизить нагрузку на внутренние источники питания и, как результат - достигнуть высокую компактность узлов и блоков аппарата. |
| Задание и контроль режимов работы осуществляется микропроцессорной системой управления Texas Instruments Inc(США), позволяющая вносить изменения и дополнения в программное обеспечение аппарата по специфическим требованиям Заказчика. Гибкий коммуникационный протокол и открытые сварочные параметры расширяют возможности и делают сварку более стабильной и быстрой, а изделие менее подвержено тепловой деформации. |
| Оборудование MGT разработано под технологию Industry 4.0 (Индустрия 4.0). Оно ориентировано на взаимодействие деталей в производстве и конечной продукции без участия человека. Сварочные полуавтоматы MGT могут свободно подключаться к промышленным роботам, автоматическому оборудованию, пультам управления и удаленным мониторам благодаря интерфейсу CAN-BUS и различным коммуникационным протоколам связи. Аналоговый интерфейс и все виды цифрового интерфейса в модели робота могут соответствовать параметрам сварочного аппарата, благодаря чему достигается отличное отслеживание дуги в соответствии с алгоритмом сварочного робота. Также все параметры сварки можно настроить и контролировать при помощи панели управления для обеспечения соответствия различным условиям сварки. |
Спецификация серий полуавтоматов MGT
| Серия продуктов | Свариваемые / сварочные материалы | Сварочный процесс | Рекомендуемый процесс сварки | |||||||||||
| Стальная сплошная проволока | Нерж. стали | Алюм. сплавы | AlSi CuSi (1.2mm) | С метал-им сердечником | MAG/CO2 | FCAW | Pulse MIG/MAG | MMA | Спокойное пропла- вление | Ударное пропла- вление | Ступенчатое пропла- вление | DP Fusion | LSA | QPT [3] |
| Mars CM 500/400/350 | ● | ● | ● | ● | ||||||||||
| Mars PM 500/400 F | ● | ○ | ● | ● | ● | ● | ||||||||
| Mars PM 500/400 N | ● | ● | ○ | ● | ● | ● | ● | |||||||
| Mars PM 500/400 AS | ● | ● | ● | ○ | ● | ● | ● | ● | ||||||
| Mars PM 500/400 AD | ● | ● | ● | ○ | ● | ● | ● | ● | ||||||
| Pluton 500/400/350 D | ● | ● | ● | ● | ● | ○ | ○ | |||||||
| Pluton 500/400/350 P | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | |||||
| Pluton 500/400/350 Q | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | ||||
| Pluton 500H/500/400 D | ● | ● | ● | ● | ● | |||||||||
| Pluton 500 H/500/400 P | ● | ● | ● | ● | ● | ● | ● | |||||||
| Pluton 500 H/500/400 Q | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| Alpha DM 3000/3000 S | ● | ● | ● | ● | ● | |||||||||
| Alpha PM 3000/3000 S | ● | ● | ● | ● | ● | ● | ● | |||||||
| Alpha PM 3000 Q/3000 QS | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| Mars CM500 C | ● | ● | ● | ● | ||||||||||
| Uran CM 500 H/500/400/350 | ● | ● | ● | ● |
● Стандарт ○ Опция
DP Fusion - импульсная сварка с низким разбрызгиванием.
QPT - сварка короткой дугой с быстрыми импульсами.
LSA - сварка с низким разбрызгиванием.
[1]: MIG/MAG сварка с двойным импульсом для алюминиевых сплавов недоступна для Mars PM500/400 AS.
[2]: Промежуточный механизм подачи проволоки и горелки типа Push-Pull применимы только с евроразъёмом.
[3]: QPT: Quick Power Technology. Скорость импульсной MIG/MAG сварки в 2 раза превышает скорость стандартной импульсной сварки MIG/MAG. Это снижает чувствительность к защитному газу при сварке нержавеющей стали.
Преимущества полуавтоматов MGT
Основными преимуществами промышленных полуавтоматов производства MGT являются: надежность оборудования, постоянство результата и стабильность работы, применение высоких технологий, высокая экономическая эффективность использования.
Надежность- Защита класса D от молний и перенапряжения (выдерживает 6000В/3000А).
- Оборудование адаптировано для работы в условиях нестабильного питания сети, питания от генератора, очень длинных кабелей питания, стабильная работа в диапазоне напряжения 380 В, 30-80 Гц.
- Возможность работы при температуре от -40 до +50 С, в условиях осадков и высокой влажности до 95%.
- Контроль температуры разъемов и предупреждение об их перегреве из-за возможного повреждения.
- Успешно пройдены тесты на устойчивость к солевым спреям, металлической пыли и на электропроводность, тест предельных нагрузок HALT - совмещение всех негативных факторов.
- Полуавтоматы свободно подключаются к роботам, автоматическому оборудованию и пультам управления благодаря интерфейсу CAN-BUS и различным протоколам связи.
- Уникальная сварочная база данных MGT позволила настроить характеристики дуги для различных условий сварки, существенно повысив работоспособность и допустимое отклонение автоматических систем сварки.
- Благодаря точным цифровым измерениям и системе контроля, MGT достигает высокого качества сварки при режимах от 30 до 500 А, используя один и тот же источник.
- Высокоскоростная цифровая система связи (до 500 кГц) позволяет избежать отклонений и задержек, которые идут от оборудования и повышает время отклика системы.
- Прогрессивная работа системы охлаждения регулирует скорость воздушного потока в зависимости от режимов работы и мощности сварочного тока.
- Благодаря высокой частоте работы и полностью цифровому управлению, дискретность оборудования может корректироваться и отклонения между источниками могут быть устранены.
- Низкие рабочие температуры и высокая точность обеспечивают одинаковую производительность в различных условиях.
- Превосходный контроль со стороны системы управления обеспечивает одинаковые результаты на выходе сварочных источников, вне зависимости от внешних факторов.
- Интеллектуальные машины позволяют снизить количество брызг и сохранить стабильность.
- Благодаря технологии компенсации и контроля длины дуги, глубина проплавления и дуга остаются постоянными при различной длине дуги и различных пространственных положениях.
- Технология компенсации напряжения сохраняет значение напряжения постоянным от длины кабеля.
- Полуавтоматы MGT экономят 6-10 кВт электроэнергии на каждую использованную катушку проволоки.
- Полуавтоматы MGT на 500 А потребляют меньше электричества чем традиционные источники на 200 А.
- Модернизация программного обеспечения позволяет использовать один полуавтомат для различных задач и металлов.
- Компенсация напряжения поджига и контроль управления дугой адаптированные полуавтоматом MGT помогают даже начинающему сварщику достичь стабильной производительности.
- Синергетический режим основан на базе данных MGT, оператору достаточно лишь установить ток или скорость подачи проволоки, остальные параметры будут выставлены автоматически.
