Характеристики
Описание
Автоматическая система колебаний (осциллятор) INED-WLS40 предназначена для осуществления колебательных движений сварочной горелки. Они позволяют получить отличное качество сварного соединения. Осциллятор INED-WLS40 применяют для сварки стыковых и тавровых соединений способами MIG, MAG и FCW во всех пространственных положениях. На блоке управления ED-WSС располагаются органы управления системой колебания (осциллятором), который позволяют установить частоту и амплитуду колебания горелки, а также тайминги в центре и крайних точках.
Основные преимущества INED-WLS40:
- Хороший внешний вид сварного шва
- Исправление дефектов сборки сварного соединения
- Автоматизация процесса заполнения разделки толстостенных изделий
- Простота и надежность в эксплуатации
- Пульт управления имеет магнитное основание, может быть закреплен на любой металлической поверхности

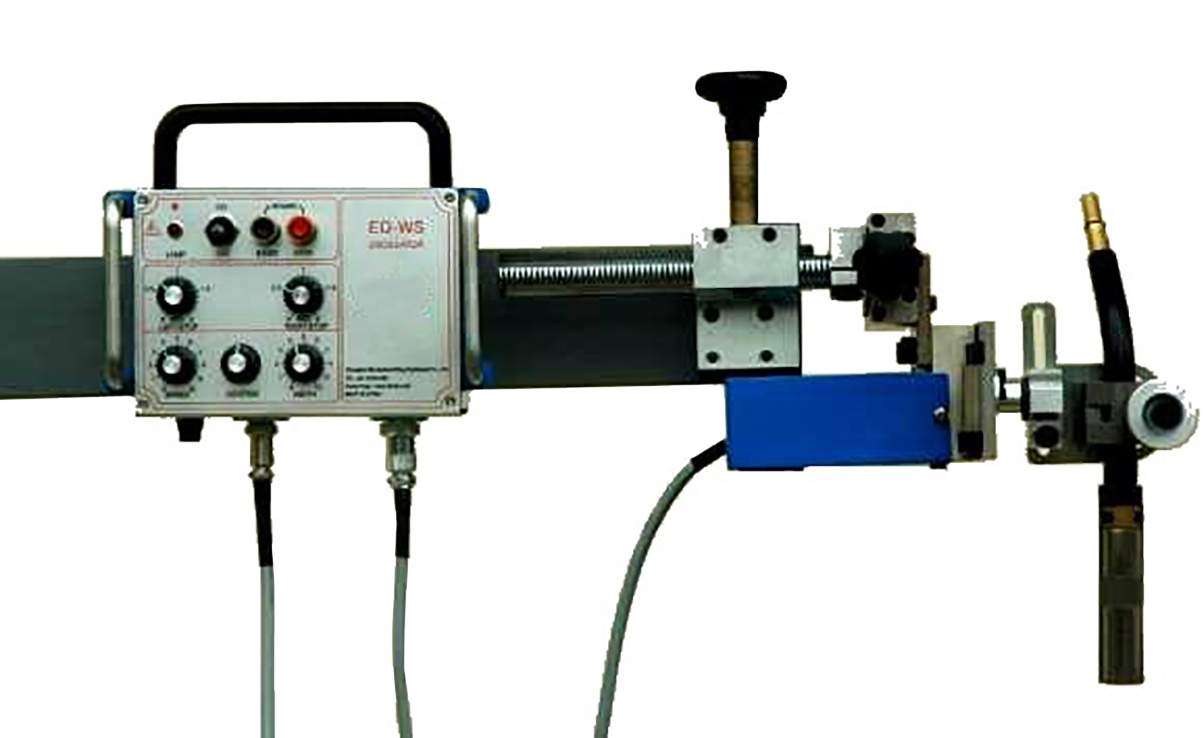

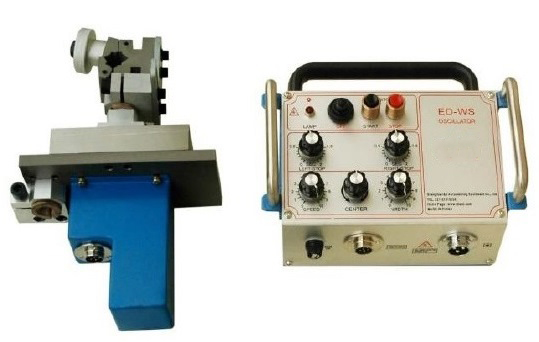

Автоматическая система колебаний ED-WLS40 состоит из блока колебаний горелки ED-WLS40 и блока управления ED-WSС.

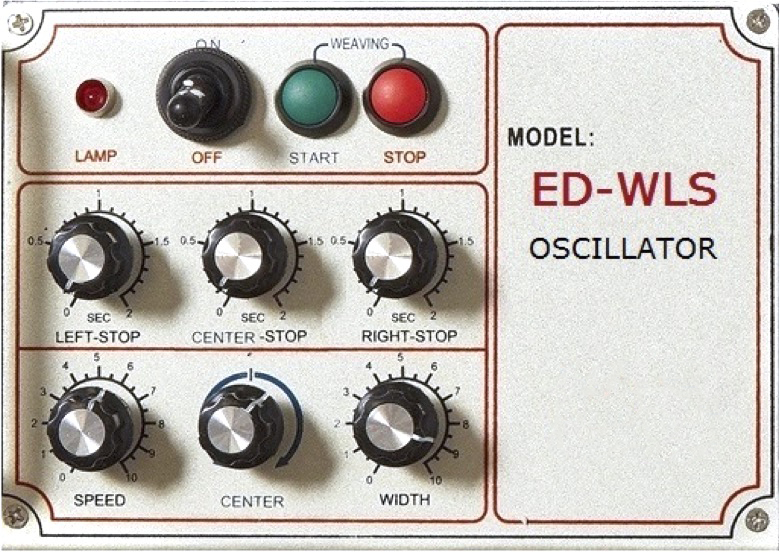

На блоке управления расположены:
- Включение, отключение питания “ON/OFF”
- Индикатор питания “LAMP”
- Предохранитель
- Кнопка старта осциллятора “WEAVING START”
- Кнопка остановки осциллятора “WEAVING STOP”
- Регулятор задержки горелки “LEFT-STOP” в левой крайней точке от 0-2 сек.
- Регулятор задержки горелки “CENTER-STOP” в центральной точке от 0-2 сек. (ОПЦИЯ)
- Регулятор задержки горелки “RIGHT-STOP” в правой крайней точке от 0-2 сек.
- Установка частоты колебания горелки “SPEED”
- Установка амплитуды колебания горелки “WIDTH”
- Установка центра колебаний “CENTER”

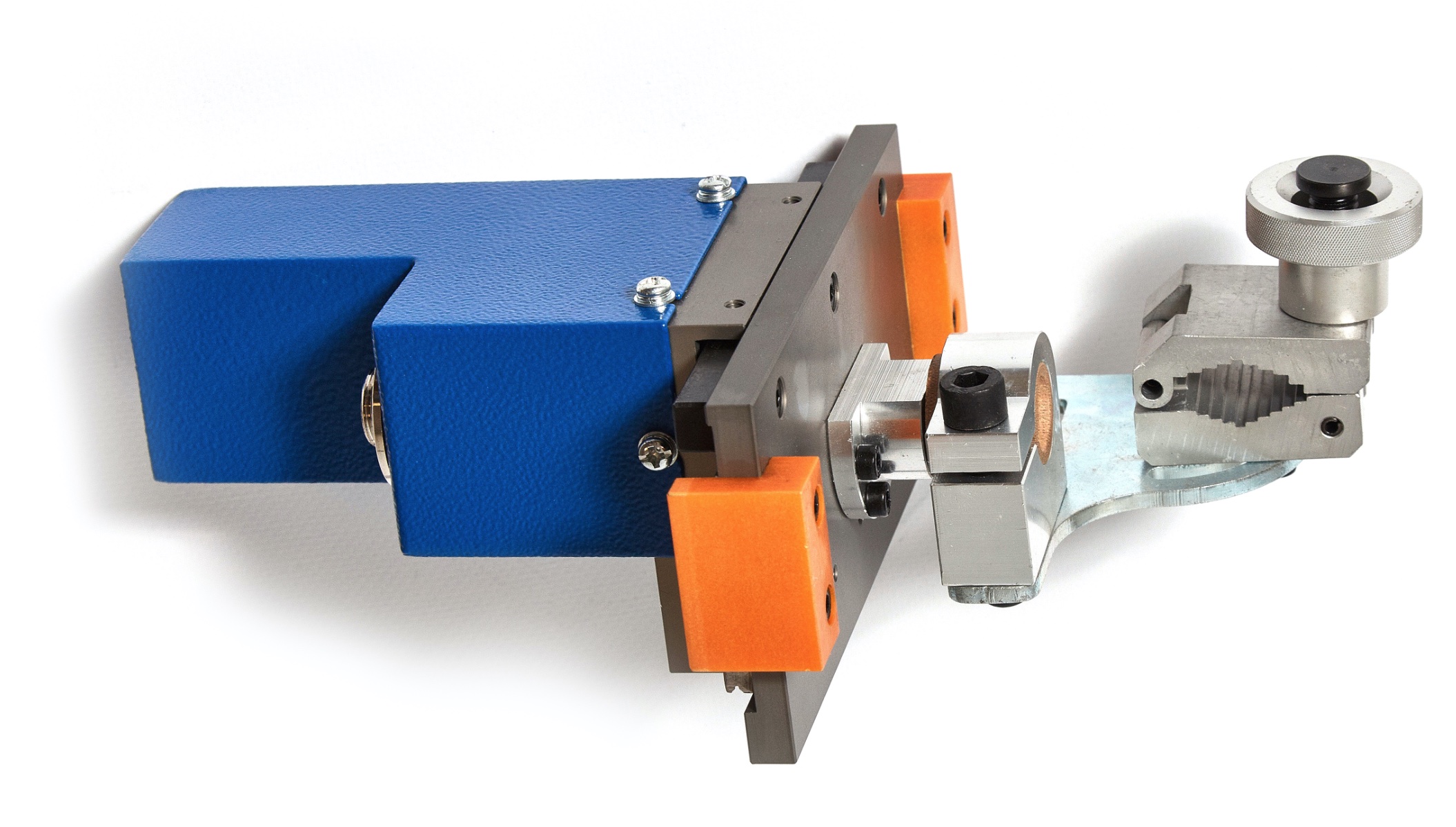

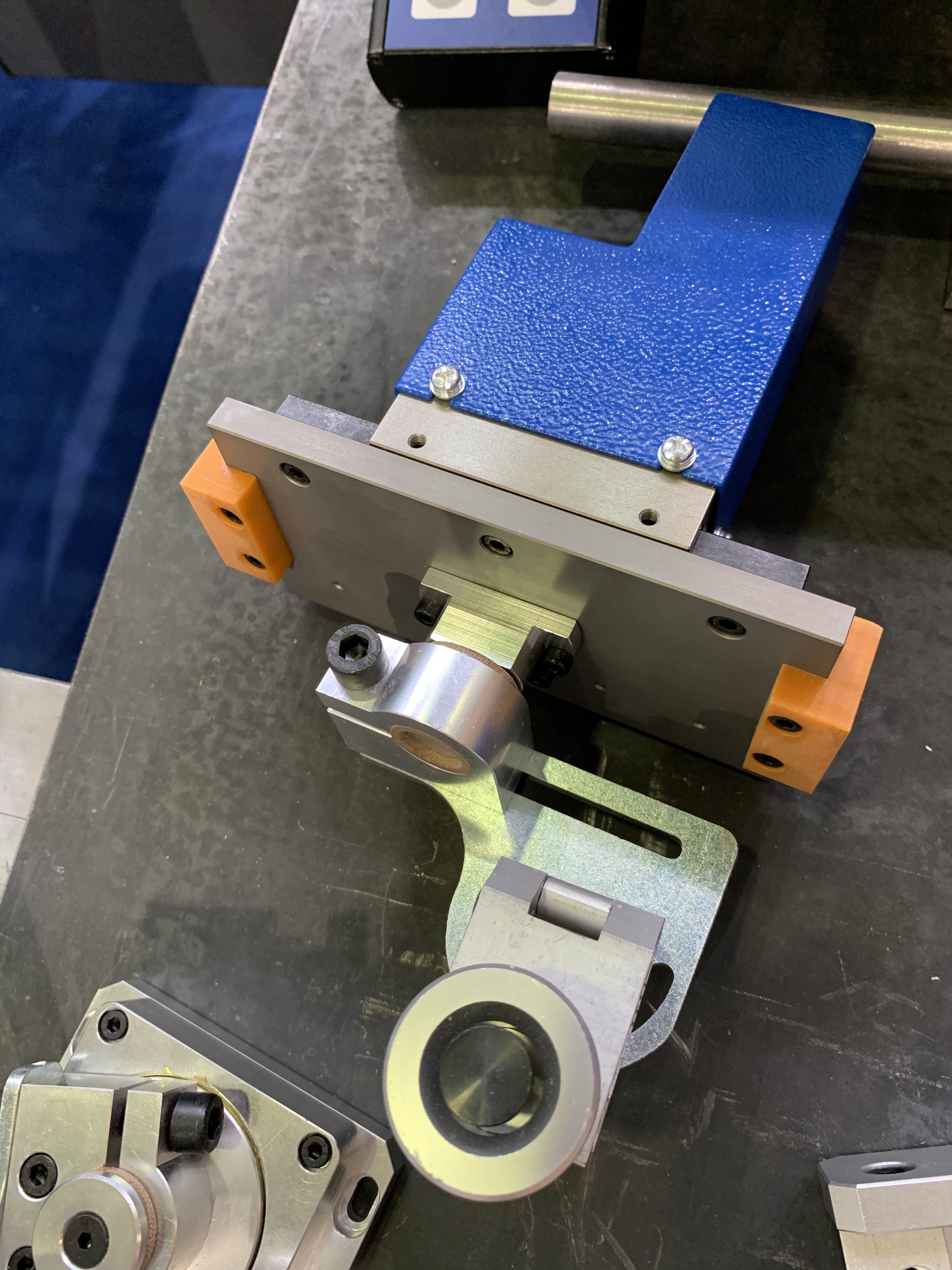

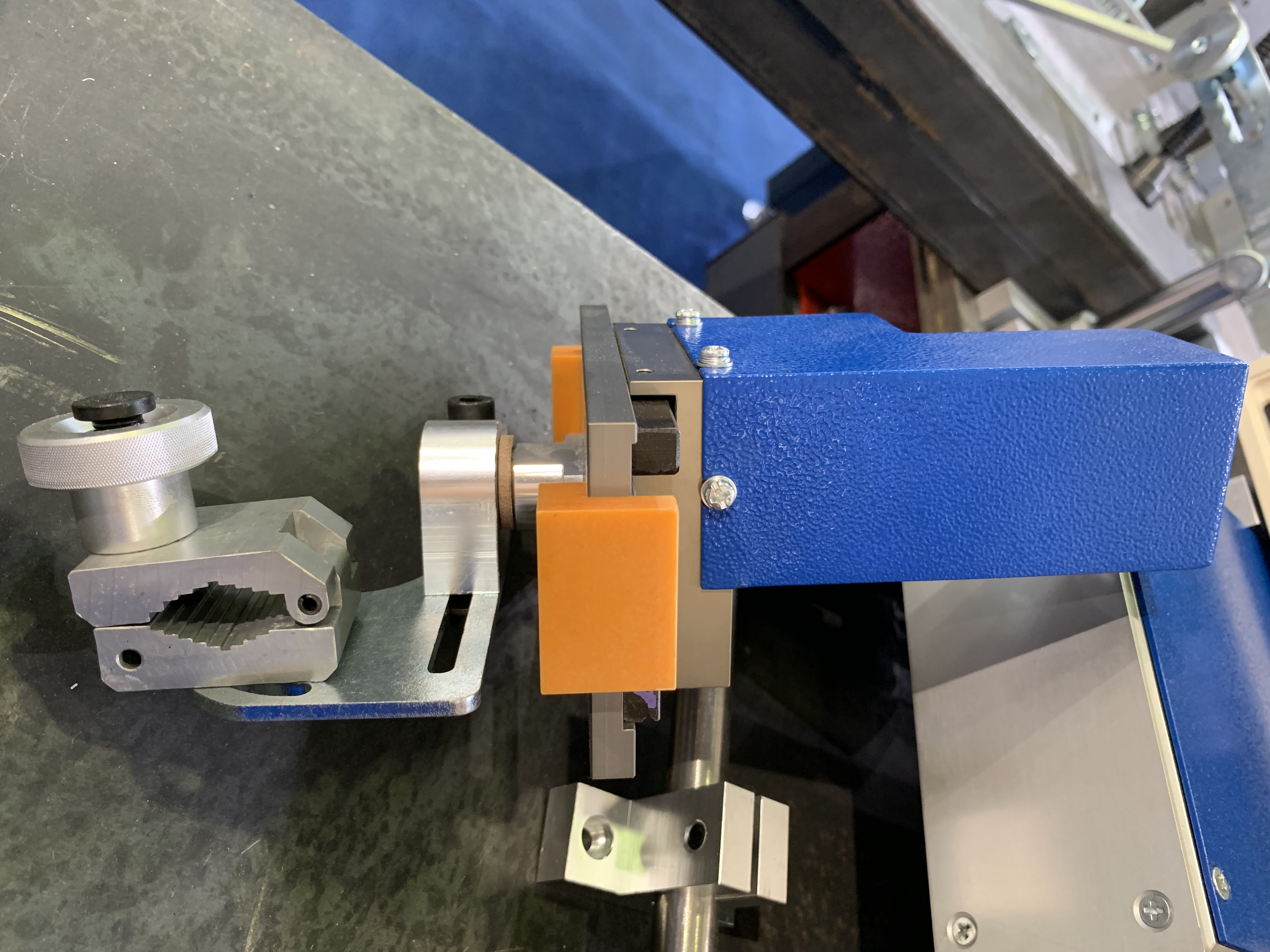

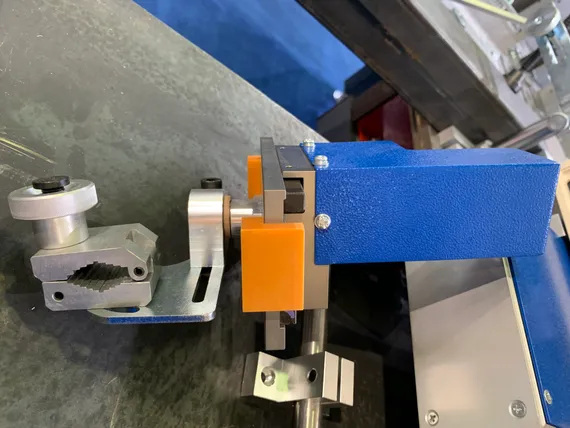

Блок колебаний ED-WLS40 с закрепленной горелкой устанавливается над свариваемым стыком, далее настраивается положение системы колебаний и горелки относительно линии сварки. Чем точнее выставлено положение системы колебаний и горелки, тем качественнее получается сварочный шов. Автоматические системы колебания горелки органично интегрируются в любые системы механизации и автоматизации сварочного процесса. При различных комбинациях настроек можно получить множество оптимальных видов колебаний.
Примеры видов колебаний горелки:
Амплитуда
1. 2. 3. 4.- Задержка горелки в крайних точках слева и справа равна нулю
- Задержка горелки в крайних точках слева и справа больше нуля
- Задержка горелки в крайних точках слева больше нуля, справа равна нулю
- Задержка горелки в крайних точках слева равна нулю, справа больше нуля
Технические характеристики осцилятора INED-WLS40, INTEGRAL
| Модель | INED-WLS40 |
| Напряжение питания, В | 220, 50 Гц |
| Потребляемая мощность, Вт | 24 |
| Амплитуда колебания, мм | 0 - 40 |
| Частота колебаний, мм/мин | 0 - 2400 |
| Задержка горелки в крайних точках (слева/центр/справа), сек | 0 - 2 |
| Габаритные размеры (ШхДхВ), мм | 120 × 175 × 75 |
| Вес, кг | 2,9 |
