Характеристики
Описание

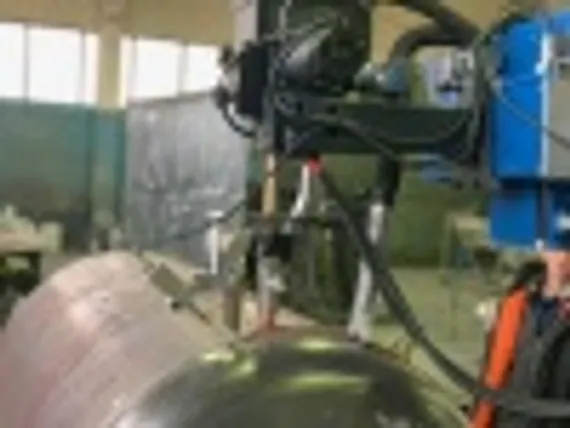

Автоматические системы слежения по шву относятся к вспомогательному оборудованию, которое помогает сделать процесс автоматической сварки комфортным, а получаемый сварной шов идеальным по траектории и качеству соединения. Эти системы стали неотъемлемой частью современных сварочных центров. Они используются при сварке как продольных, так и кольцевых швов при изготовлении обечаек, емкостей, сосудов и т.п.
Предлагаемые нашей компании автоматические системы серии INED-ST просты в обращении и надежны в эксплуатации. Опыт работы более 15 лет на российских предприятиях без нареканий показал высокое качество этой системы.

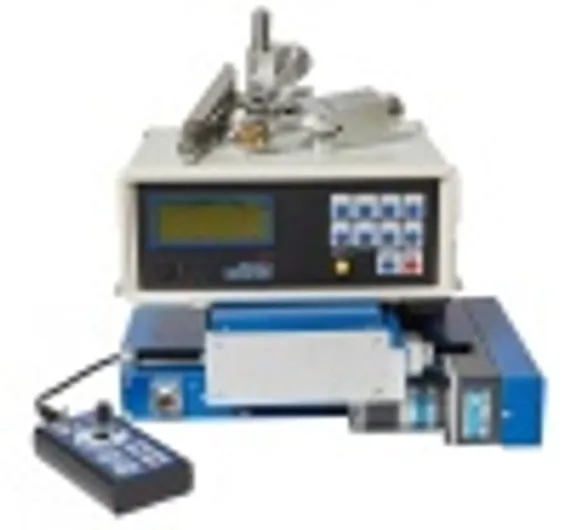

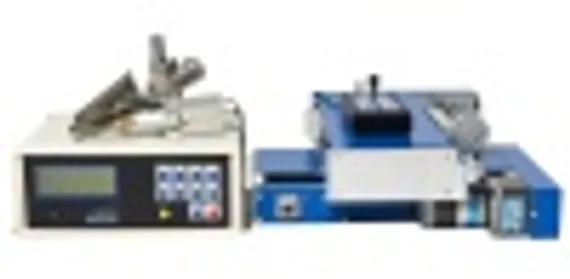

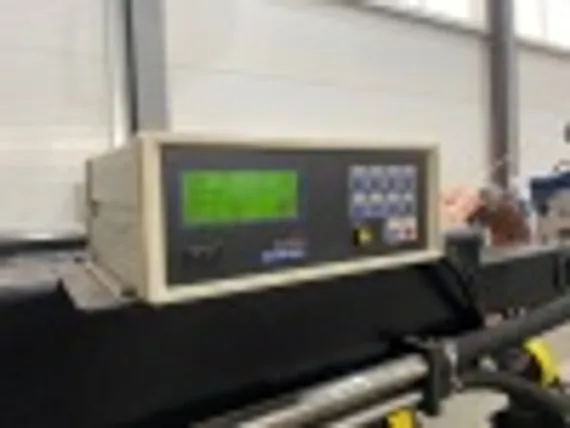

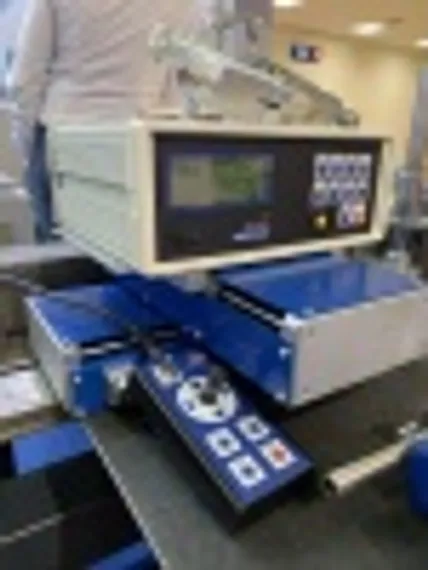

Система состоит из трех основных элементов: Блок управления, моторизованные слайдеры перемещения инструмента и датчик (щуп) тактильного типа. Опционально может поставляться выносной пульт ДУ. В комплект поставки также входят кронштейны и узлы крепления, а также механизм точной настройки положения датчика (щупа).
Система слежения имеет следующий принцип работы:

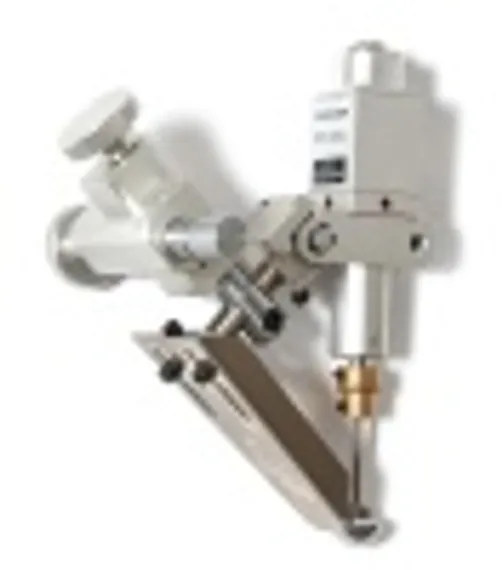

- Щуп датчика смещения опускается в разделку (или поверхность слежения) и при движении во время сварки реагирует на отклонение траектории шва.
- Сигнал с датчика поступает на блок управления, который преобразуется в управляющий сигнал для механизма перемещения (моторизованные слайдеры).
- В свою очередь слайдеры отрабатывают движение, обратное смещению, возвращая сварочную горелку на траекторию шва.
Технические характеристики системы INED-ST, INTEGRAL
| Модели | INED-ST05 | INED-ST10 | INED-ST20 |
| Грузоподъемность | 25 кг | 50 кг | 100 кг |
| Величина слежения | 100 мм | 200 мм | 200 мм |
| Скорость слежения | 250 мм/мин | 250 мм/мин | 200 мм/мин |
| Точность | ±0.25 мм | ||
| Вес слайдера | 14 кг | 18 кг | 29 кг |
| Крутящий момент | 700 кг·см | 1400 кг·см | 3700 кг·см |
| Способ сварки | MIG, TIG, CO2 | SAW | TANDEM SAW |
| Входное напряжение | AC220 В，50/60 Гц（AC 110 В OPTION） | ||
| Рабочая температура | -10ºС ~ +70ºС | ||
| Функции управления | Движение вверх, вниз, влево, вправо, подтягивание, предел хода, слежение по шву, определение конца шва, регулирование скорости слежения, дистанционное управление, выбор режима слежения 1D или 2D |
Положение датчика смещения при различных видах сварки
Стыковая сварка, правая и левая угловая сварка.

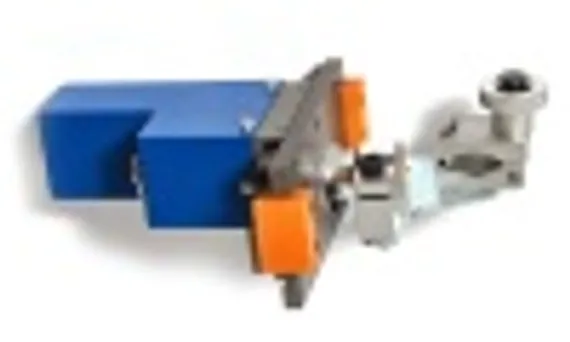

Моторизованные слайдеры
| Модель | A | B | C | D | E | F | G | M |
| INED-ST05 | 283 | 238 | 60 | 150 | 168 | 152 | 65 | 8 |
| INED-ST10 | 419 | 374 | 76 | 180 | 200 | 178 | 75 | 10 |
| INED-ST20 | 489 | 444 | 164 | 210 | 234 | 205 | 85 | 10 |
