Характеристики
Описание

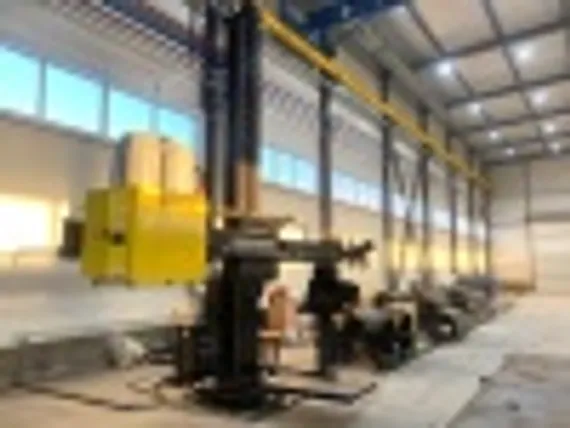

Сварочные колонны являются наиболее универсальным и широко распространённым видом автоматического сварочного оборудования. Причинами широкого распространения сварочных колонн являются многообразие типов самих колонн и их неоспоримые преимущества.

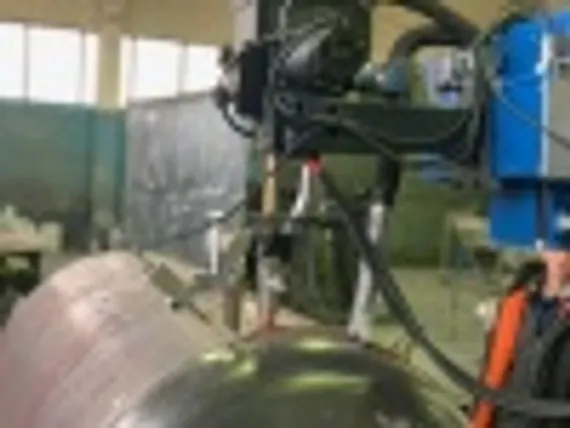

Наиболее часто сварочные колонны используются для сварки ёмкостей (в сочетании с роликовыми вращателями), сварки кольцевых (круговых) швов совместно со сварочными вращателями и сварки продольных швов листовых и балочных конструкций.
С использованием сварочных колонн можно выполнять следующие виды сварных соединений:
- кольцевые швы ёмкостей (снаружи и изнутри),

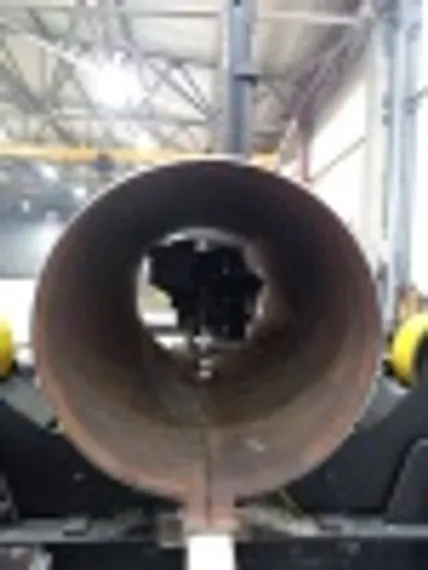

- продольные швы обечаек (снаружи и изнутри),
- круговые швы,
- продольные и поперечные швы плоских листовых конструкций,
- продольные швы профильных балок.
С помощью устанавливаемых на концах горизонтальной балки одной или нескольких головок можно также осуществлять наплавку, резку и другие технологические работы.

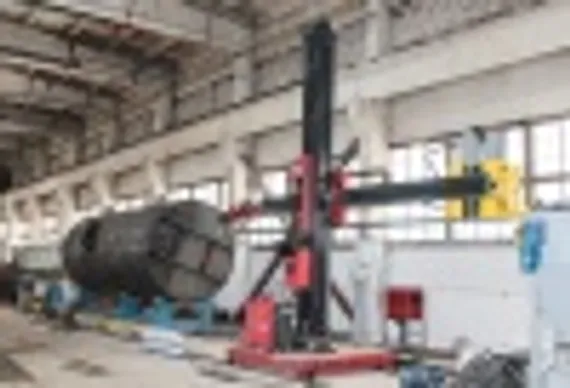

Чаще всего сварочные колонны используются совместно с роликовыми вращателями или сварочными позиционерами (манипуляторами). В этом случае имеется возможность реализовать управление автоматизированным сварочным комплексом с единого пульта управления. Сварочные колонны могут оснащаться системами позиционирования инструмента и слежения по шву, а также системой видеонаблюдения за процессом сварки.
В зависимости от грузоподъемности колонны подразделяются на легкие (до 80 кг), средние (до 200 кг), тяжелые (до 500 кг) и супер тяжелые (до 800 кг). Легкие колонны имеют ограниченную рабочую зону по высоте и вылету консоли величиной до 3 метров. Этот тип колонн в основном используется для крепления и позиционирования головок MIG/MAG или TIG сварки. Колонны среднего и тяжелого класса используются для более тяжелых головок для сварки под флюсом. Их грузоподъемности достаточно для крепления на обратном конце консоли системы подбора и рециркуляции флюса. На тяжелые и сверхтяжелые колонны по желанию заказчика возможна установка на конце консоли кресла оператора или площадки обслуживания.
Преимущества сварочной колонны INCZ, INTEGRAL
Основным преимуществом сварочных колонн производства INTEGRAL (Китай) является конкурентная цена при неизменно высоком качестве изготовления. При изготовлении сварочных колонн используется качественный металл, прошедший механическую обработку на современном оборудовании с соблюдением всех требований национальных и международных стандартов.
К другим преимуществам сварочных колонн относятся:
- Использование различных методов сварки (TIG, MIG/MAG, SAW, плазменная);
- Возможность сочетания с различными типами позиционирующих устройств (вращателей, позиционеров, сварочными стендами и т.д.);
- Многообразие перемещений, которые могут являться сварочными (горизонтальное перемещение консольной балки, подъём консольной балки, перемещение колонны, вращение колонны);
- Точная регулировка скорости сварки;
- Точное следование сварочной головки по стыку за счёт применения систем слежения;
- Простота конструкции и высокая надёжность;
- Простота управления перемещениями колонны и сварочной головки.
Конструктивные особенности колонны INCZ, INTEGRAL
Серия сварочных колонн с выдвижной подъёмной консолью, специально разработанная для полностью автоматической сварки. Объединяет колонны лёгкого, среднего и тяжёлого типов.
| 1 – фундамент 2 – рельсовая платформа 3 – поворотное устройство 4 – сварочный источник питания 5 – вертикальная колонна 6 – выдвижная консоль 7 – противовес колонны 8 – привод подъёма/опускания 9 – система подачи проволоки 10 – регулируемый слайдер 11 – сварочная головка |
Вертикальная поворотная колонна и выдвижная горизонтальная консольная балка выполнены из стального профильного проката квадратного сечения и обеспечивают высокую прочность и надёжность силовой конструкции колонны.
Колонна установлена на опорном подшипнике и имеет возможность вращения вокруг вертикальной оси, вращение ручное с механической фиксацией в любом положении. Колонна может поставляться в стационарной версии и в версии с приводным перемещением.
Передвижная колонна установлена на рельсовой платформе с электроприводом, обеспечивающем равномерное стабильное перемещение колонны с плавно регулируемой скоростью, которая может являться сварочной.
На вертикальной колонне крепится прочное стальное седло, в котором располагается выдвижная консоль. Стальное седло консоли смонтировано на 4 регулируемых V-образных роликах; каждый ролик вращается на закрытом подшипнике и перемещается на эксцентриковой оси для точного выравнивания. Ролики седла пересекают обработанные направляющие колонны, что гарантировать плавный подъем консоли.
Седло с консолью перемещается по направляющим вертикальной колонны вверх и вниз при помощи многозвенной прочной роликовой цепи. Привод вертикального перемещения – зубчатый редуктор с электрическим двигателем переменного тока с инверторным частотным регулятором привода. Привод вертикального перемещения обеспечивает плавный, быстрый и точный подъём консоли на необходимую высоту.
Встроенный в вертикальную колонну противовес обеспечивает плавное перемещение консоль вверх и вниз и надёжную фиксацию на необходимой высоте. Система безопасности предохраняет консоль от падения, делая работу сварочной колонны безопасной.
Прямоугольная выдвижная консоль имеет шлифованные направляющие по всей длине и высокоточную зубчатую рейку для перемещения внутри седла и поддерживается на 4 регулируемых V-образных роликах, смонтированных на седле, каждый вращается на закрытом подшипнике и перемещается на эксцентриковой оси, чтобы гарантировать точное выравнивание и безвибрационное движение автоматической сварочной головки.
Все элементы электрического оборудования колонны смонтированы в отдельном электрошкафу со степенью защиты IP 54. Напряжение питания всего электрооборудования колонны – 380 В, 3 фазы, частота 50 Гц.

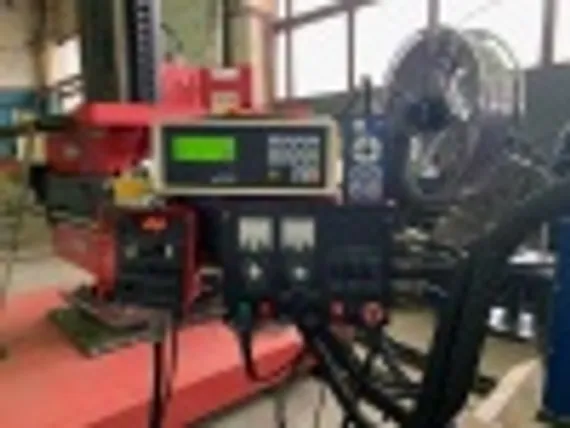

Управление сварочной колонной осуществляется с переносного пульта дистанционного управления, который также может быть беспроводным.
Технические характеристики колонны INCZ, INTEGRAL
| Модель | 2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 8×8 |
| Тип колонны | Легкая | Средняя | Тяжелая | Сверхтяжелая | |||
| Вертикальное перемещение консоли, м | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Горизонтальное перемещение консоли, м | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Скорость вертикального перемещения консоли, мм/мин | 80 - 800 | ||||||
| Скорость горизонтального перемещения консоли, мм/мин | 150 - 2500 | ||||||
| Скорость горизонтального перемещения колонны*, мм/мин | 150 - 2000 | ||||||
| Поворот колонны вокруг вертикальной оси | ±360° | ||||||
| Скорость вращения колонны**, об/мин | 0,03 - 0,75 | ||||||
| Максимальная нагрузка на конце консоли, кг | 100 | 200 | 400 | 600 | |||
| Минимальный вылет консоли, мм | 950 | 1100 | 1250 | 1300 | |||
| Максимальный вылет консоли, мм | 2950 | 3950 | 5100 | 6100 | 7250 | 8300 | 9300 |
| Колея передвижной платформы колонны, мм | 1430 | 1730 | 2000 | 2570 |
* Опция для колонн с приводным перемещением
** Опция для колонн с приводом вращения
A – высота передвижной платформы B – высота поворотного устройства C – высота установочной базы D – высота вертикальной колонны (= высота привода подъёма + высота седла + эффективное вертикальное перемещение консоли) E – высота привода подъёма F – рабочая длина консоли (= длина установочных элементов консоли + длина седла + эффективное горизонтальное перемещение консоли) G – длина установочных элементов консоли H – полная (габаритная) высота сварочной колонны (= высота платформы + высота поворотного устройства + высота вертикальной колонны + высота привода подъёма) X – эффективное вертикальное (вверх/вниз) перемещение консоли Y – эффективное горизонтальное (вперёд/назад) перемещение консоли |
| Размеры | Тип колонны | ||||
| Light | Medium | Heavy | ExtraHeavy | ||
| A | высота передвижной платформы | 300 | 300 | 400 | 500 |
| B | высота поворотного устройства | 200 | 200 | 200 | 400 |
| C | высота установочной базы | 100 | |||
| D | высота вертикальной колонны | седло + Х |
Автоматическое сварочное оборудование
Сварочные колонны серии INCZ оборудуются автоматическими сварочными головками для дуговой сварки под флюсом (SAW).
Автоматические сварочные головки могут поставляться:
- для сварки одной проволокой,
- для многопроволочной высокопроизводительной сварки,
- для сварки в узкощелевую разделку,
- для наплавки электродной лентой.
По запросу также может быть поставлена автоматическая сварочная головка для сварки в защитном газе – MIG/MAG или TIG.
