Характеристики
Описание

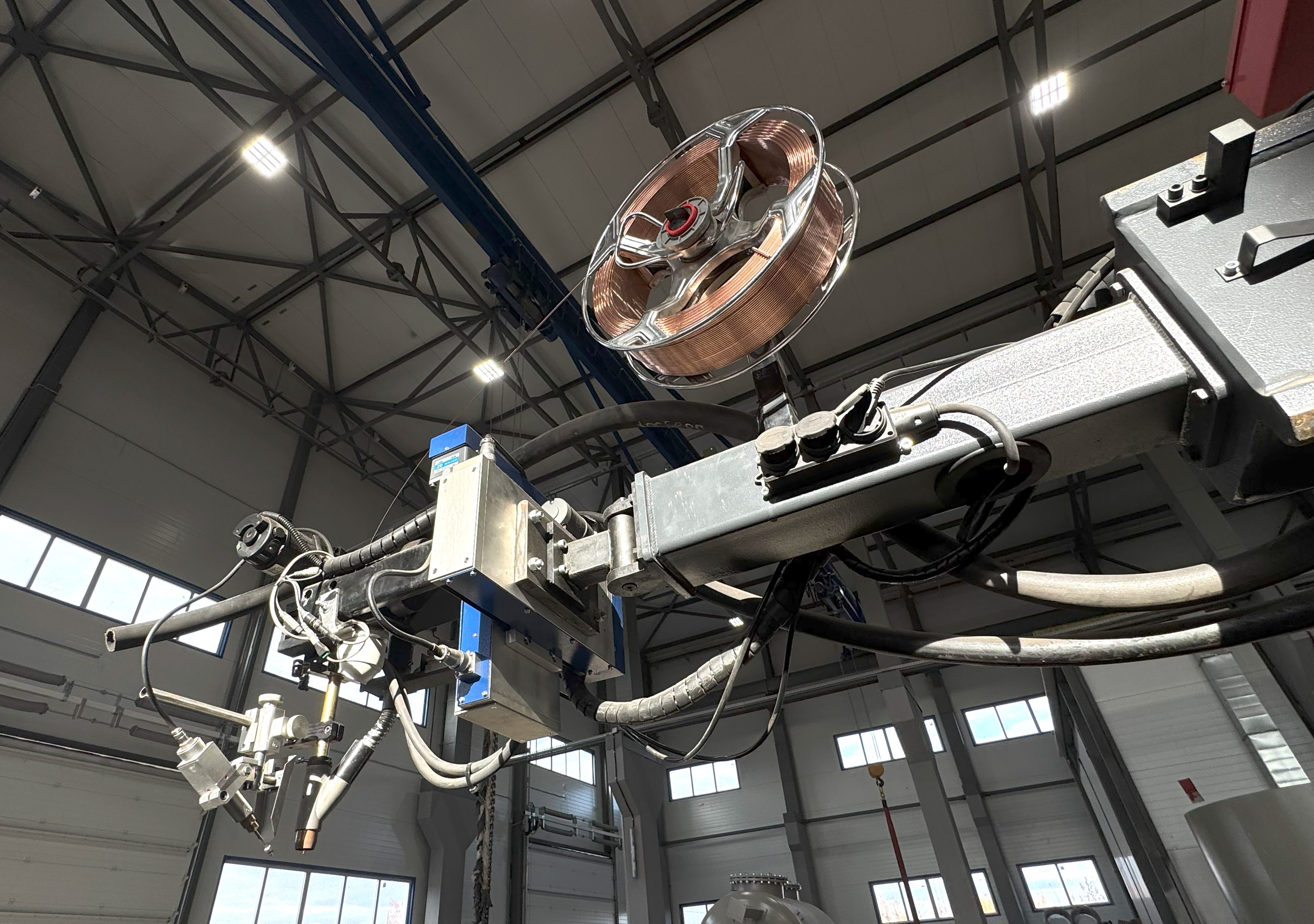

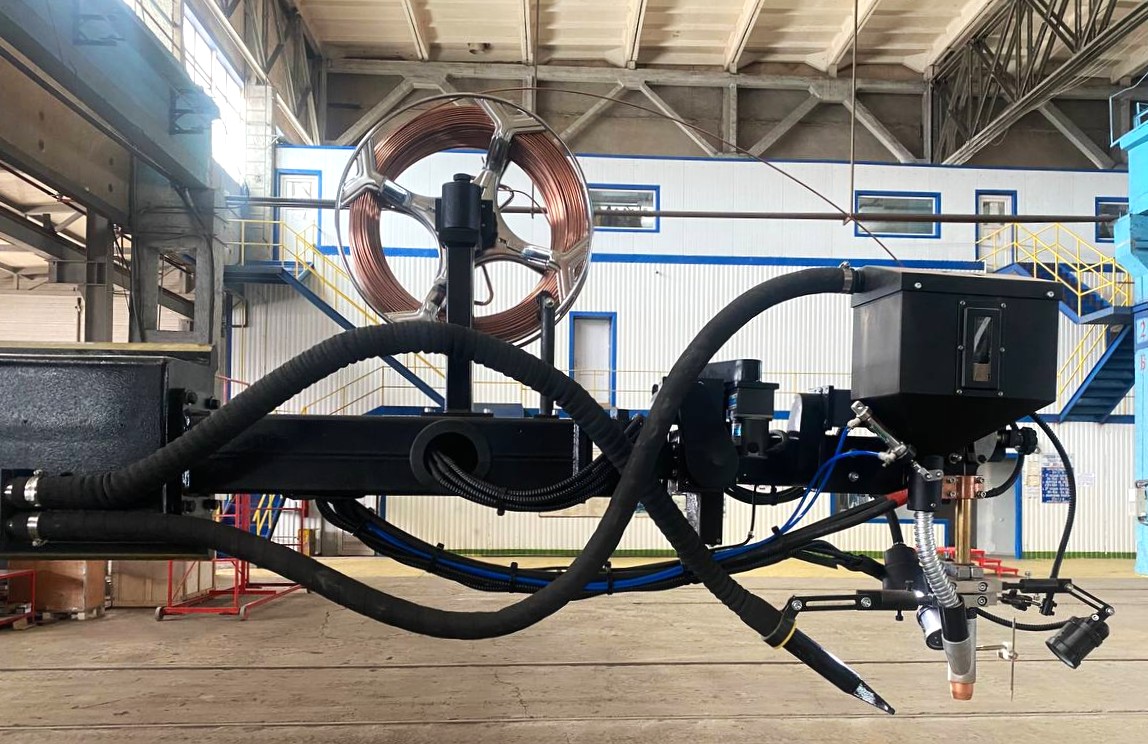

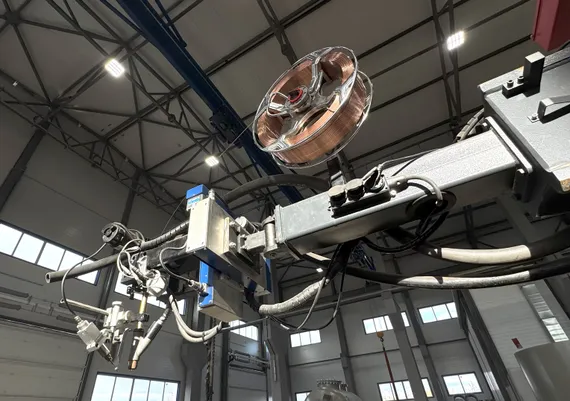

Предназначены для дуговой сварки под флюсом (SAW) одной проволокой. Поставляются в комплекте с размоточным устройством для проволоки (бухты 25 кг) и расходным флюсовым бункером.

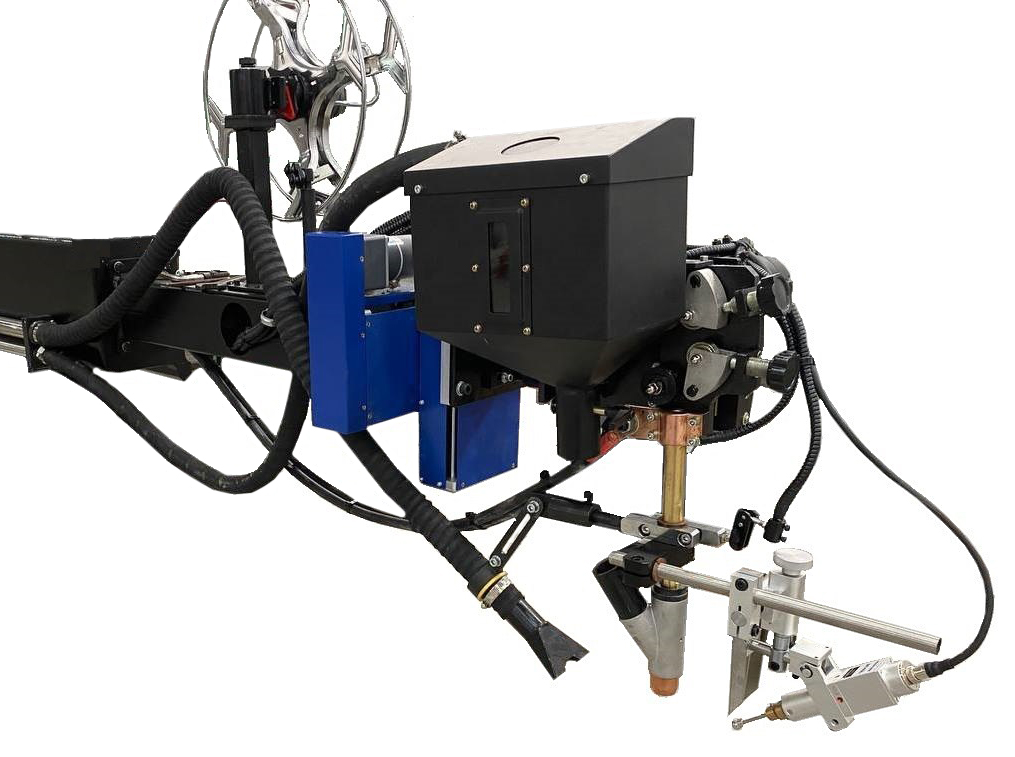

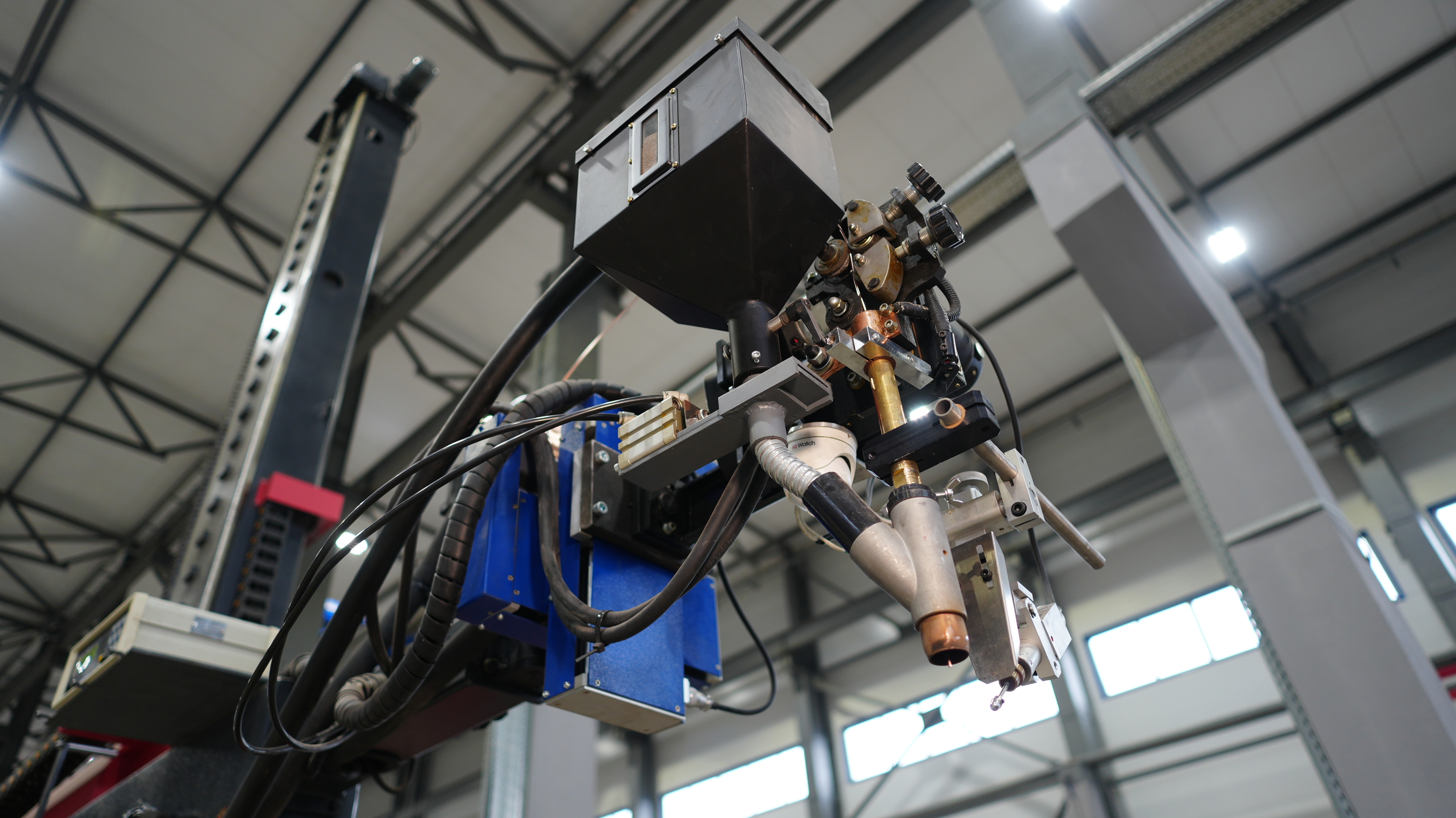

Автоматическая сварочная головка установлена на крестовом слайдере (суппорте скольжения) с приводным перемещением 100 мм в вертикальной и горизонтальной плоскостях. Привод слайдера – два электрических двигателя постоянного тока с ходовыми винтами и шарико-винтовыми парами. Управление крестовым слайдером осуществляется с переносного пульта управления.
Комплект оборудования: сварочный источник питания, система тонкой регулировки, система подачи проволоки, система управления сваркой, комплект монтажных проводов и кабелей.
Преимущества сварочной головки INMZ9
- Точно регулируемая гибкая конструкция: компактная структура, длительный срок службы.
- Зажигание дуги с высокой энергией и медленной подачей проволоки: зажигания дуги с 100% вероятностью успеха.
- Точная регулировка режима: умеренное количество приведения в действие, простота в эксплуатации.
- PWM регулировка скорость подачи проволоки: незначительное влияние колебаний напряжения и температуры.
Технические характеристики сварочной головки INMZ9
| Модель | INMZ9 стандарт | INMZ9 тип 500 | INMZ9 тип 400 |
| Максимальный сварочный ток, А | 1000 | ||
| ПВ при максимальном токе, % | 100 | ||
| Диаметр сварочной проволоки, мм | 3 - 5 | ||
| Скорость подачи проволоки, мм/мин | 200 - 2000 | ||
| Минимальный внутренний диаметр обечайки, мм | ≥800 | ≥500 | ≥400 |
| Стандартный крестовой слайдер, мм | 100×100×100 | 50×50×50 | 50×50×50 |
| Привод слайдера | ручной, электрический | электрический | электрический |
| Рекомендуемый сварочный источник питания | ZD5 / ZD7 | ||
| Ёмкость флюсового бункера, л | 10 | 5 | 5 |
| Расположение механизма подачи проволоки | фронтальное | заднее | заднее |
| Бухта проволоки, кг | 25 | ||
| Блок управления сваркой | встроенный (интегрирован в блок управления сварочной колонной) | ||
| Режим управления | местное управление / пульт дистанционного управления | ||
| Ручной блок управления> | блок управления с кабелем 10 м | ||

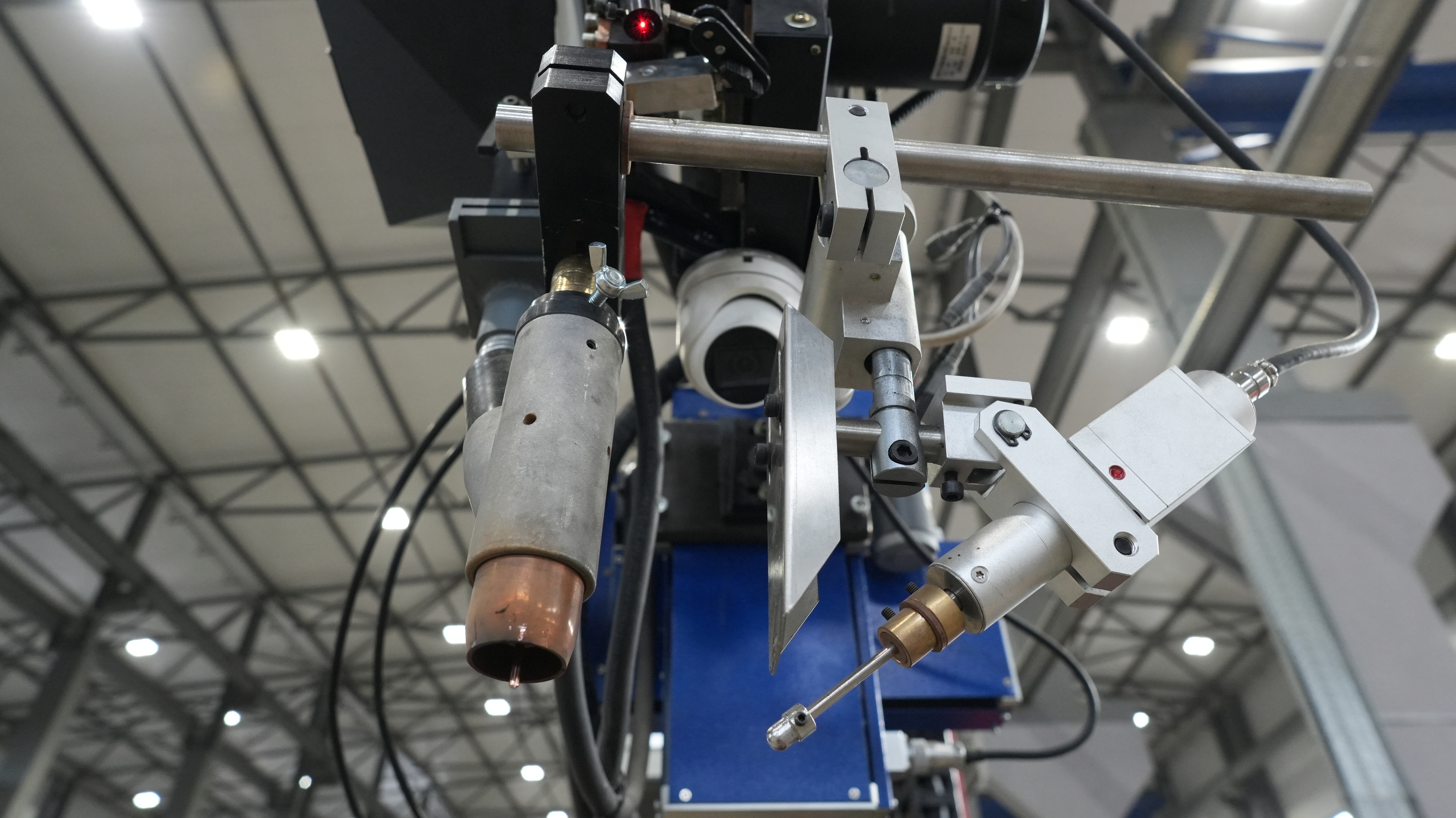

| Дополнительные функции | система слежения за стыком, блок колебаний, лазерный индикатор, система ТВ наблюдения, система подачи и рециркуляции флюса |

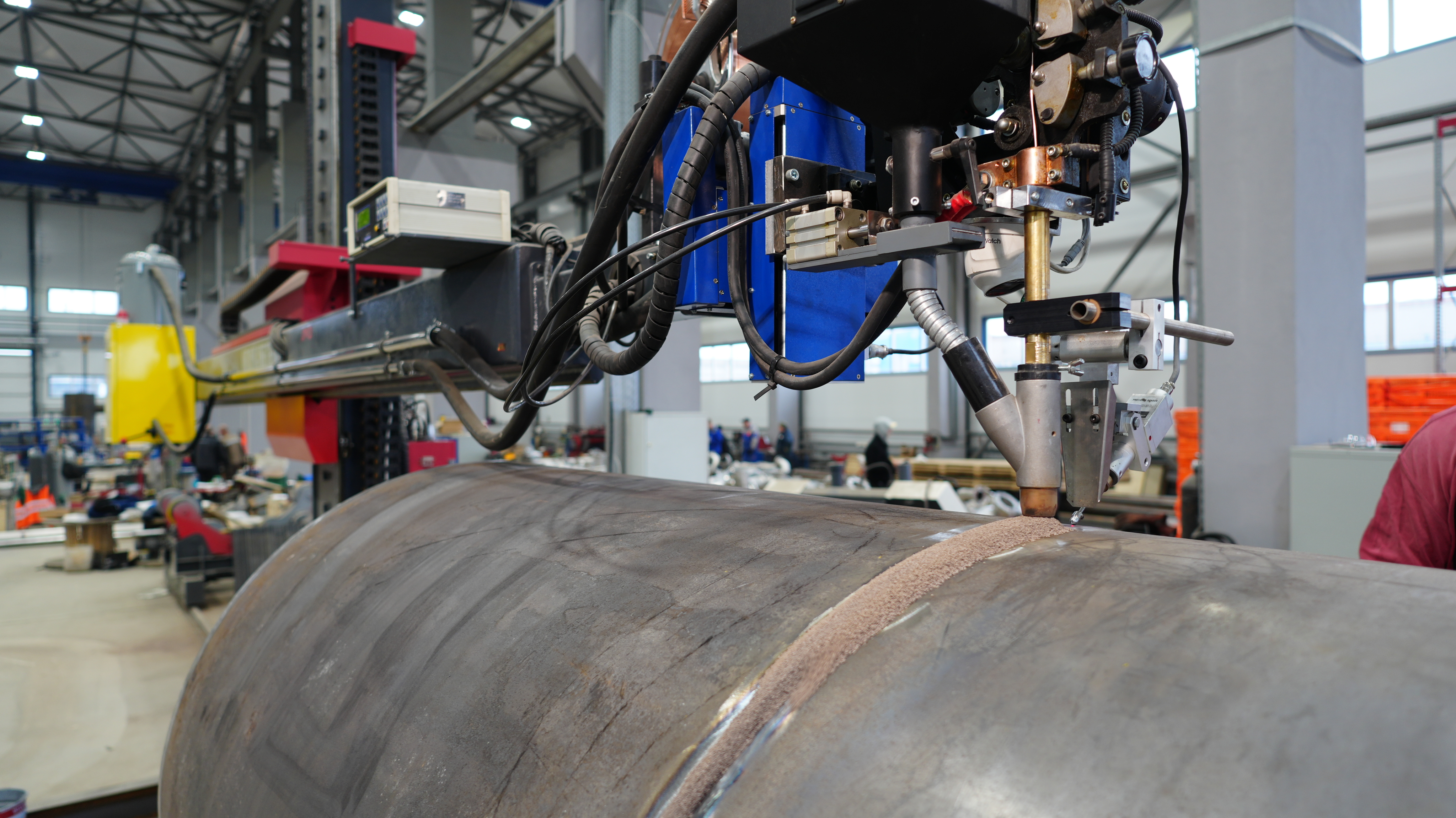

Рекомендации: Выбирайте сварочную головку SAW с допустимым внутренним диаметром цилиндра ≤800 мм. Система ТВ наблюдения должна быть оборудована для мониторинга в режиме реального времени сварки и тонкой регулировки сварочной головки. Система подачи и рециркуляции флюса рекомендуется для непрерывной сварки.
