Характеристики
Описание

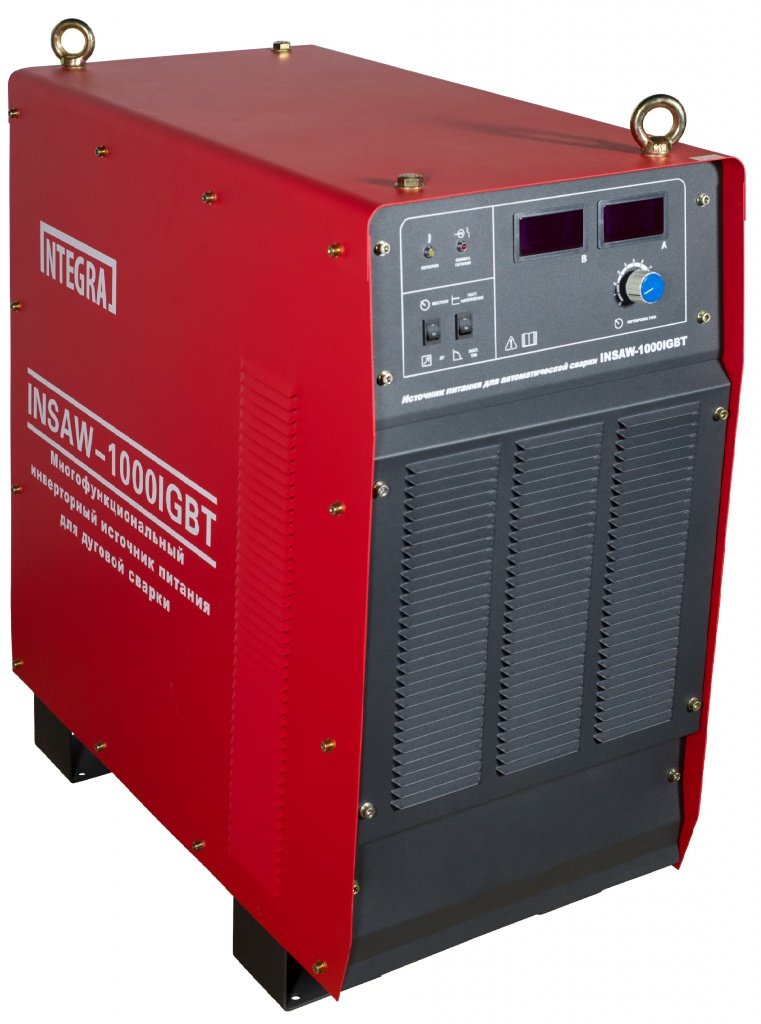

Инверторные источники питания серии INSAW являются мультифункциональными источниками питания и могут быть использованы для автоматической дуговой сварки под флюсом, электрошлаковой сварки, сварки штучным электродом, воздушно-дуговой строжки угольным электродом, а также имеют хорошую производительность при сварке одной проволокой или наплавке лентой на постоянном токе. Основная схема источников питания – инверторная схема на основе модулей IGBT с высокой надёжностью, высокой скоростью отклика, хорошими динамическими характеристиками, они могут быстро автоматически компенсировать колебания напряжения питания, обеспечивают устойчивое горение дуги и получение сварного шва хорошей формы и высокого качества. Основное различие между моделями INSAW-630IGBT, INSAW-1000IGBT, INSAW-1250IGBT: их отличает номинальный выходной (сварочный) ток. |
Инверторные источники питания серии INSAW являются мультифункциональными источниками питания и могут быть использованы для автоматической дуговой сварки под флюсом, электрошлаковой сварки, сварки штучным электродом, воздушно-дуговой строжки угольным электродом, а также имеют хорошую производительность при сварке одной проволокой или наплавке лентой на постоянном токе. Основная схема источников питания – инверторная схема на основе модулей IGBT с высокой надёжностью, высокой скоростью отклика, хорошими динамическими характеристиками, они могут быстро автоматически компенсировать колебания напряжения питания, обеспечивают устойчивое горение дуги и получение сварного шва хорошей формы и высокого качества. Основное различие между моделями INSAW-630IGBT, INSAW-1000IGBT, INSAW-1250IGBT: их отличает номинальный выходной (сварочный) ток. |
Преимущества источников питания серии INSAW
Источники питания INTEGRAL имеют ряд преимуществ:
- Многофункциональные инверторные источники питания повышенной мощности с цифровым управлением и плавной регулировкой тока
- Двойная вольт-амперная характеристика: жёсткая + падающая
- Возможность работы с постоянным напряжением (CV – сварка тонкой проволокой) и с постоянным током (СС – сварка проволокой большого диаметра)
- 100% рабочий цикл
- Простая и удобная панель управления с возможностью удалённого управления (сварочный трактор)
- Силовые блоки на транзисторах IGBT
- Все важные компоненты, такие как модули IGBT, диоды, интегральные схемы, реле, регуляторы тока и напряжения, используются от всемирно известных брендов с высокой надежностью – Omron, Semikron, Infinion (Siemens), Mitsubishi Electric, Molex.
| IGBT |
- Управляющий процессор dsPIC от Microchip с встроенными ядрами MCU и DSP для более точного и быстрого управления процессом.
- Технология плавного включения, которая улучшает надёжность модулей IGBT, используются двойные модули IGBT, схема полного моста для инвертирующего контура.
- Позволяют выполнять сварку штучным электродом (ММА) и воздушно-дуговую строжку (CAG-A)
- Высокая степень защиты от воздействия факторов окружающей среды, хорошая пыле- и влагозащищённость
- Индикация перегрева силового блока и ошибок питания
- Принудительное воздушное охлаждение вентилятором
- Лучшие массо-габаритные характеристики
- Отличный дизайн, высокое качество сборки, высокая надёжность
Технические характеристики источников INSAW
| Модель источника питания | INSAW-630IGBT | INSAW-1000IGBT | INSAW-1250IGBT |
| Напряжение питания, В | ~3×380 ±15% / 50 Гц | ||
| Номинальная потребляемая мощность, кВ-А | 33 | 53 | 66 |
| Номинальный потребляемый ток, А | 50 | 80 | 100 |
| Фактор мощности cosφ | 0,94 | ||
| Эффективный КПД | 0,88 | ||
| Напряжение холостого хода, В | 80 | 83 | 83 |
| Ток холостого хода, А | 0,5 | ||
| Мощность на холостом ходу, Вт | 130 | 210 | |
| Диапазон сварочного тока, А | 60 - 630 | 100 - 1000 | 100 - 1250 |
| Напряжение дуги, В | 23-44 | 23-44 | 23-44 |
| Номинальное напряжение сварки, В | 44 | ||
| Номинальная нагрузка (ПВ), % | 100 | 100 | |
| Диаметр сварочной проволоки, мм | 3,0 / 4,0 / 5,0 | 3,0 / 4,0 / 5,0 / 6,0 | |
| Габаритные размеры, мм | 680×320×630 | 780×390×800 | |
| Масса, кг | 68 | 125 | |
| Степень защиты | IP21S | ||
| Класс изоляции | F | ||
| Режим охлаждения | воздушное |
Автоматизация и механизация сварки

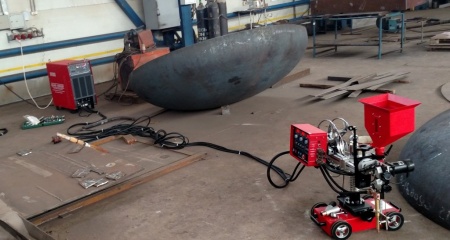

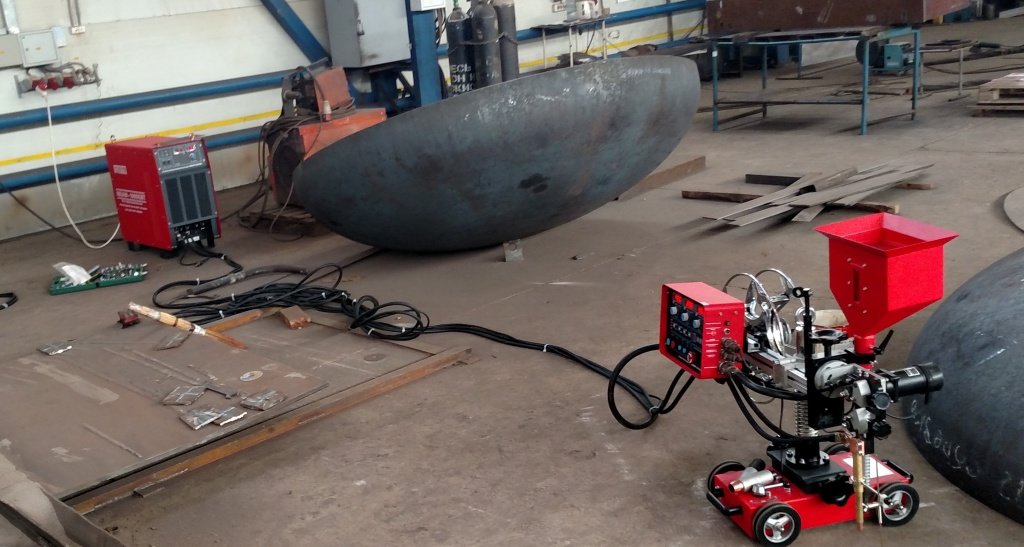

Использование сварочного трактора для сварки листовСпециалистами нашей компании проведена выездная демонстрация на предприятие заказчика для оценки возможностей сварки листов трактором INSAW под слоем флюса на флюсовой подложке.
Автоматизация и механизация сварки

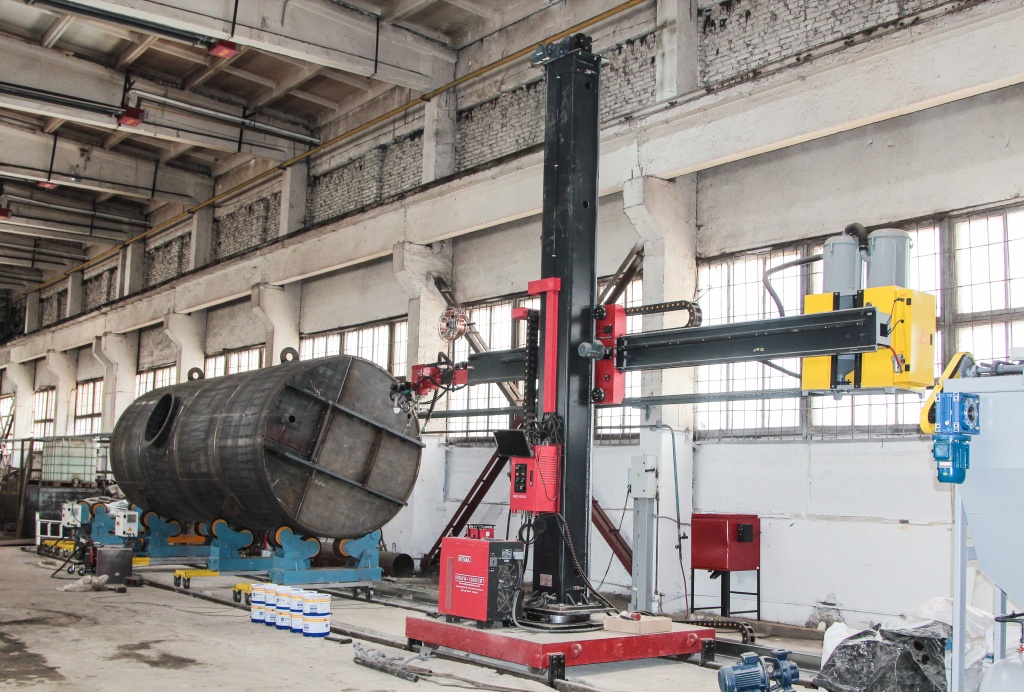

Сварка промышленных водоочистных фильтров сварочной колоннойОдно из ведущих российских предприятий в области водоподготовки и очистки воды теперь успешно использует на производстве сварочную колонну для автоматизации сварки фильтров для промышленных водоподготовительных установок.
Автоматизация и механизация сварки
Автоматизированная сварка баков воздушных компрессоровСпециалисты СМД запустили в эксплуатацию автоматический комплекса сварки воздушных компрессоров на базе сварочной колонны INCZ, INTEGRAL
