Характеристики
Описание
Сварочные колонны серии INCZ торговой марки INTEGRAL оборудуются автоматическими сварочными головками для дуговой сварки под флюсом (SAW).
Система рециркуляции флюса имеет функцию сбора пыли и блок сепаратора для разделения и фильтрации. Непереплавленный флюс восстанавливается в сепараторе сильным отрицательным давлением воздушного насоса. Полезный флюс возвращают в расходный бункер для флюса (при необходимости флюс будет осушен). Система подачи обеспечивает подачу флюса в резервуар высокого давления в бункер сухим сжатым воздухом, а затем флюс поступает в зону сварки через выпускную трубу бункера для флюса.

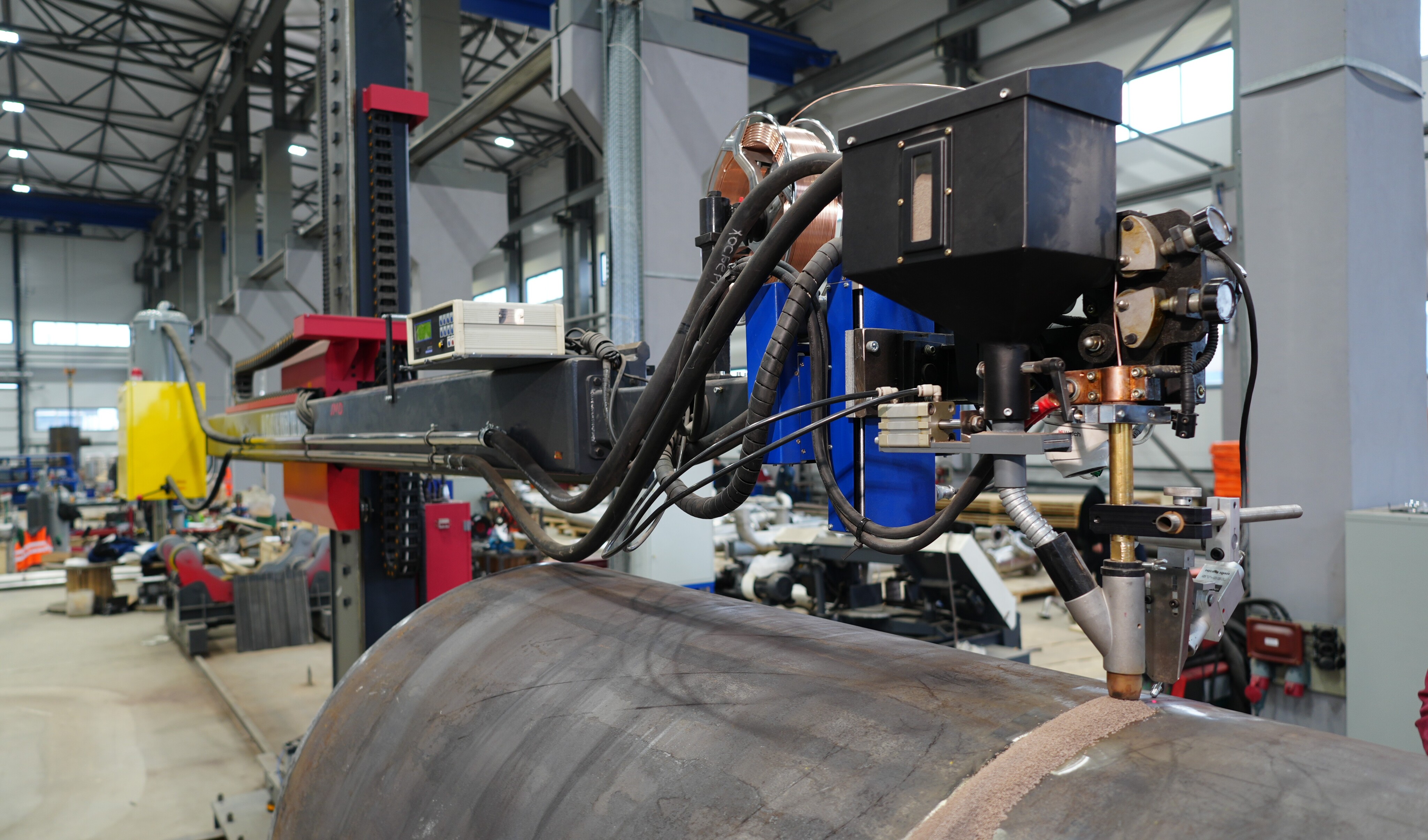

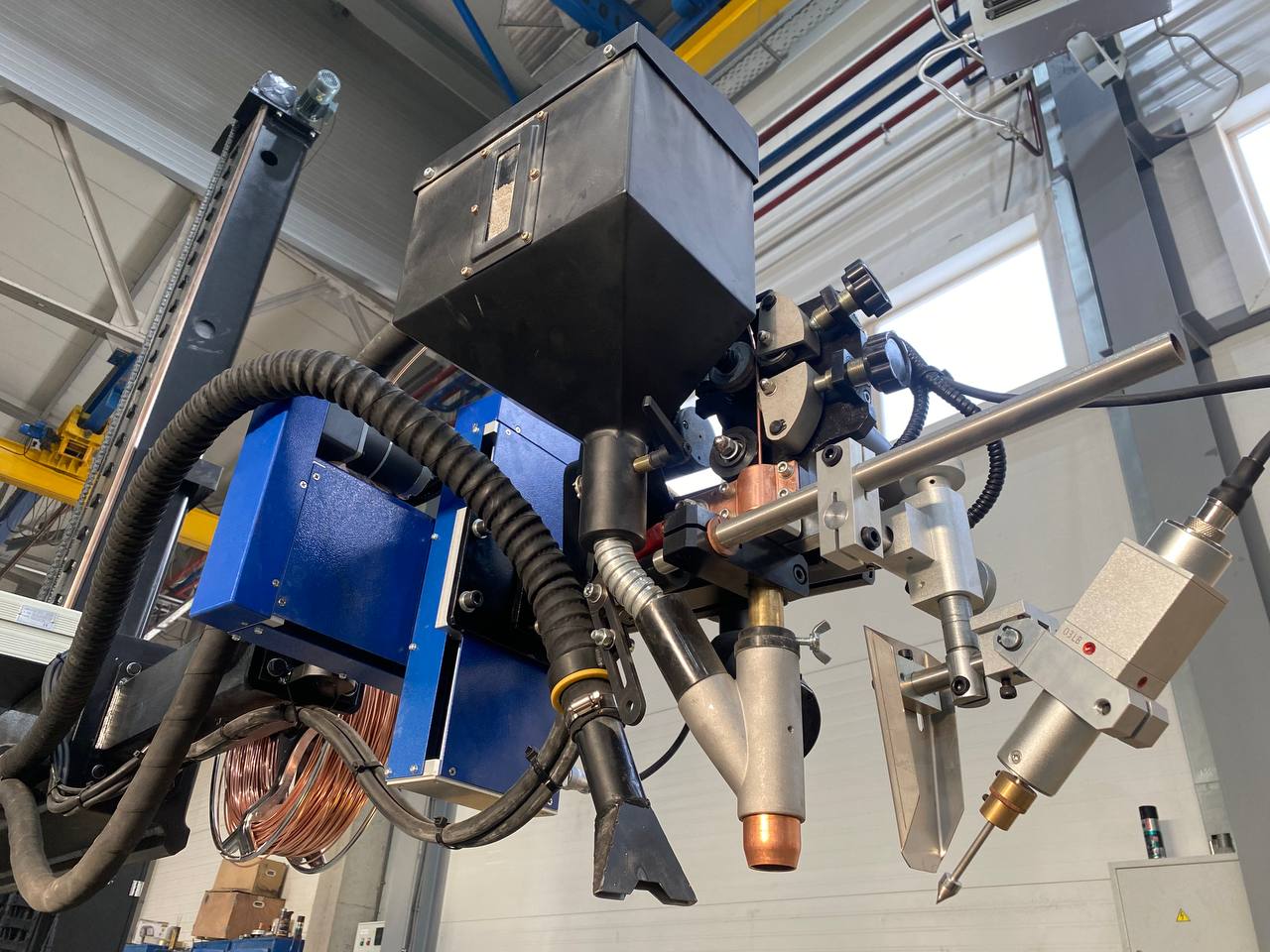

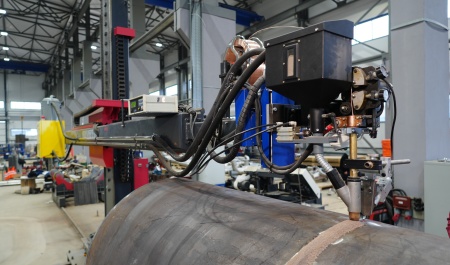

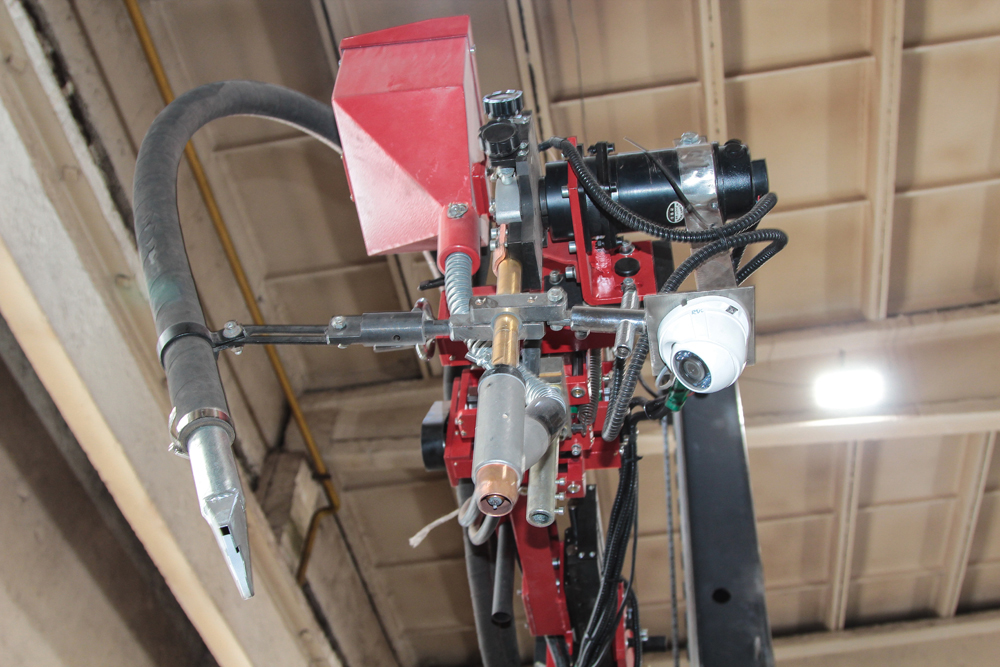

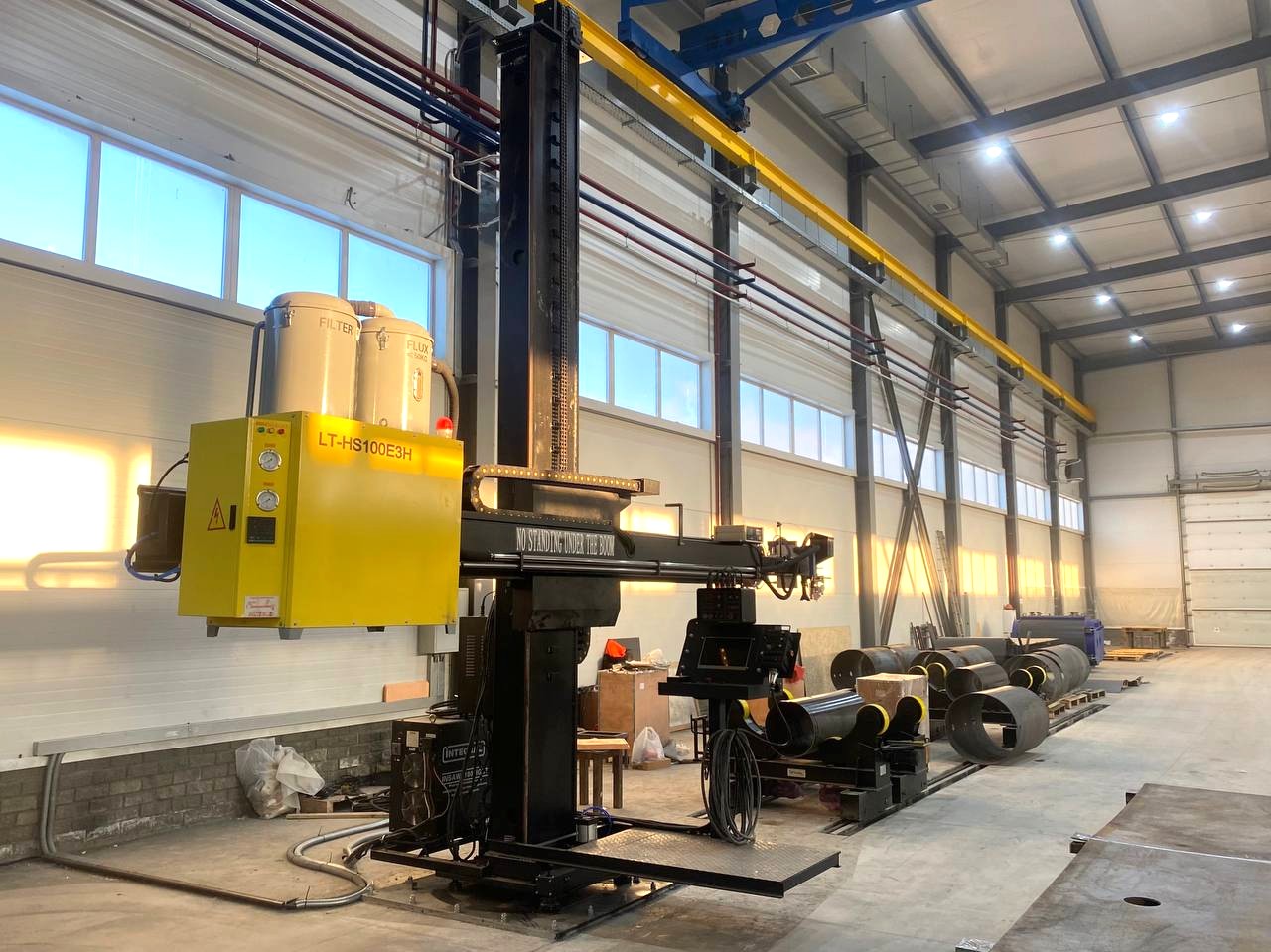

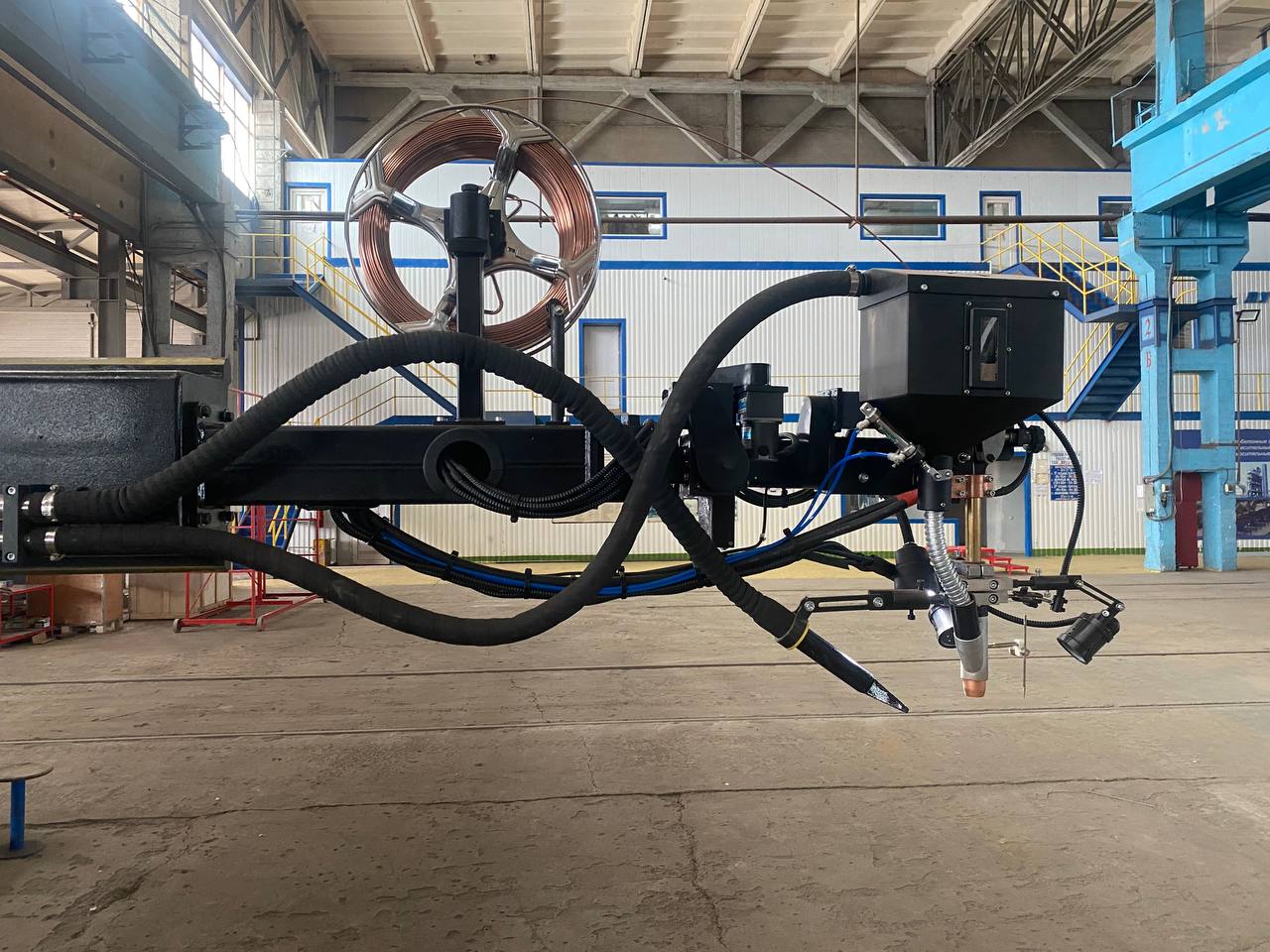

Система подачи и рециркуляции флюса с пневматическим приводом, установленная на консоли сварочной колонны, обеспечивает подачу подогретого сварочного флюса в сварочную головку и удаление излишнего флюса со сварного шва посредством эжекционного сопла, установленного на сварочной головке.

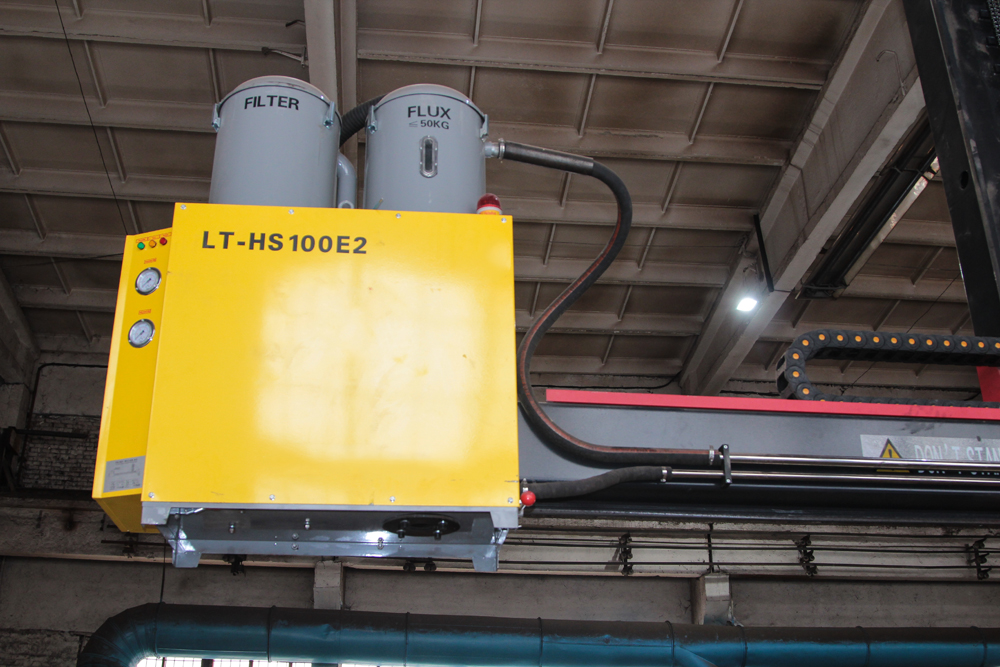

Удалённый флюс поступает в рециркуляционный бункер, оснащённый механическим и магнитным сепараторами для восстановления флюса и удаления остатков переплавленной шлаковой корки. Восстановленный флюс поступает в расходный флюсовый бункер, расположенный непосредственно на сварочной головке. Для работы системы подачи и рециркуляции флюса необходим сжатый воздух (сухой и без масла) давлением 6 Бар.
Технические характеристики системы подачи и рециркуляции флюса
| Емкость основного бункера | 50 кг |
| Емкость малого бункера | 6 кг |
| Мощность двигателя насоса | 3,0 кВт |
| Напряжение питающей сети | ~380В, 3 ф |
| Давление сжатого воздуха | 0,6 Мпа |
| Рабочее отрицательное давление (всасывание) | -0,02 Мпа |
| Расстояние горизонтальной подачи флюса | 8-25 м |
| Расстояние вертикальной подачи флюса | 5-7 м. |
| Скорость восстановления флюса | 8 -15 кг/мин |
| Скорость подачи флюса | 2- 20 кг/мин |
| Вес основного блока | 150 кг |
