Характеристики
Бренд:
ЭмДжиТи (MGT)
Валюта:
RUB
Производитель:
ЭмДжиТи (MGT)
Наличие:
Цена по запросу
Товарная группа:
Электросварочное оборудование
Потребляемая мощность, кВт:
32,4 кВ-А/30,4 кВт
Описание

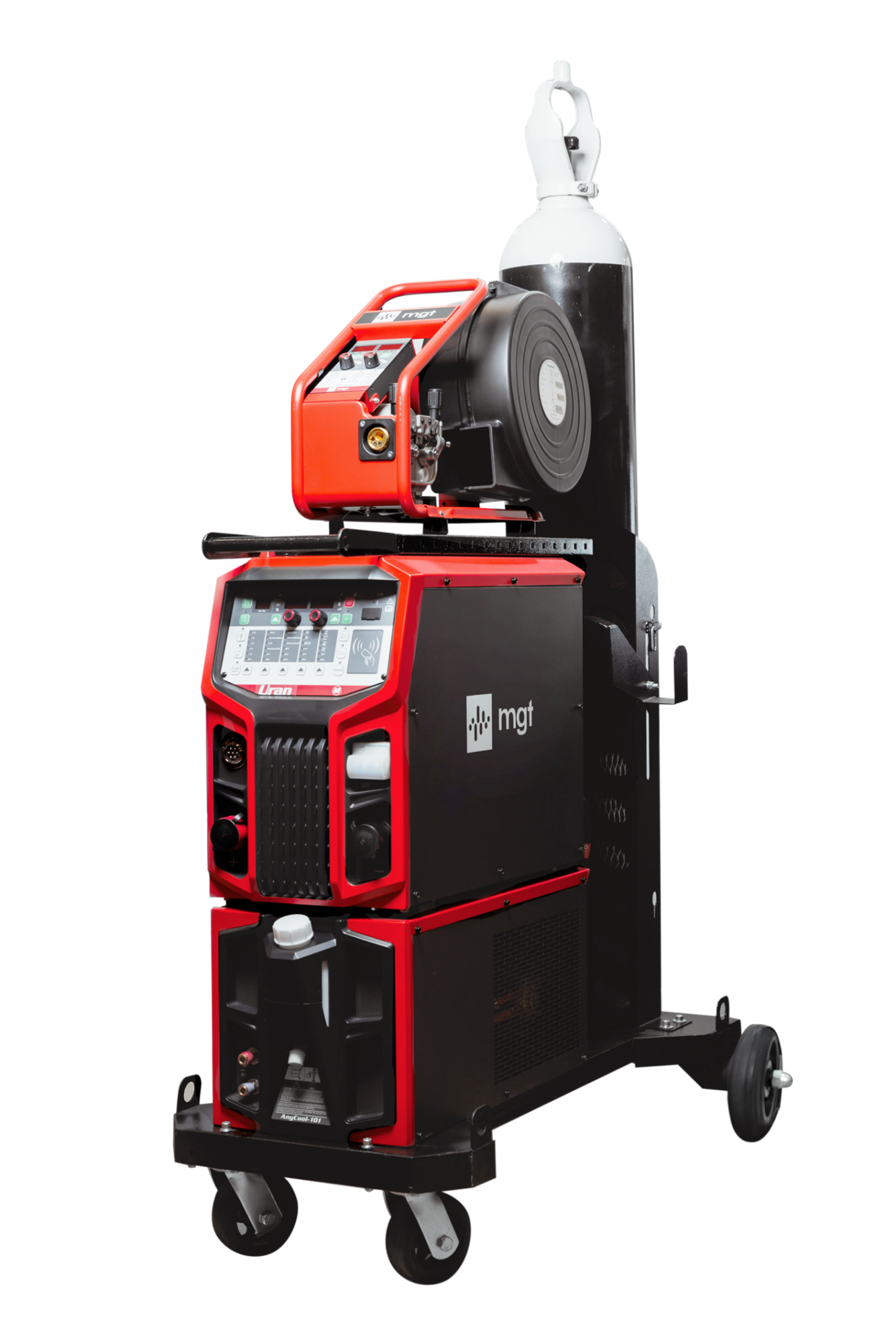

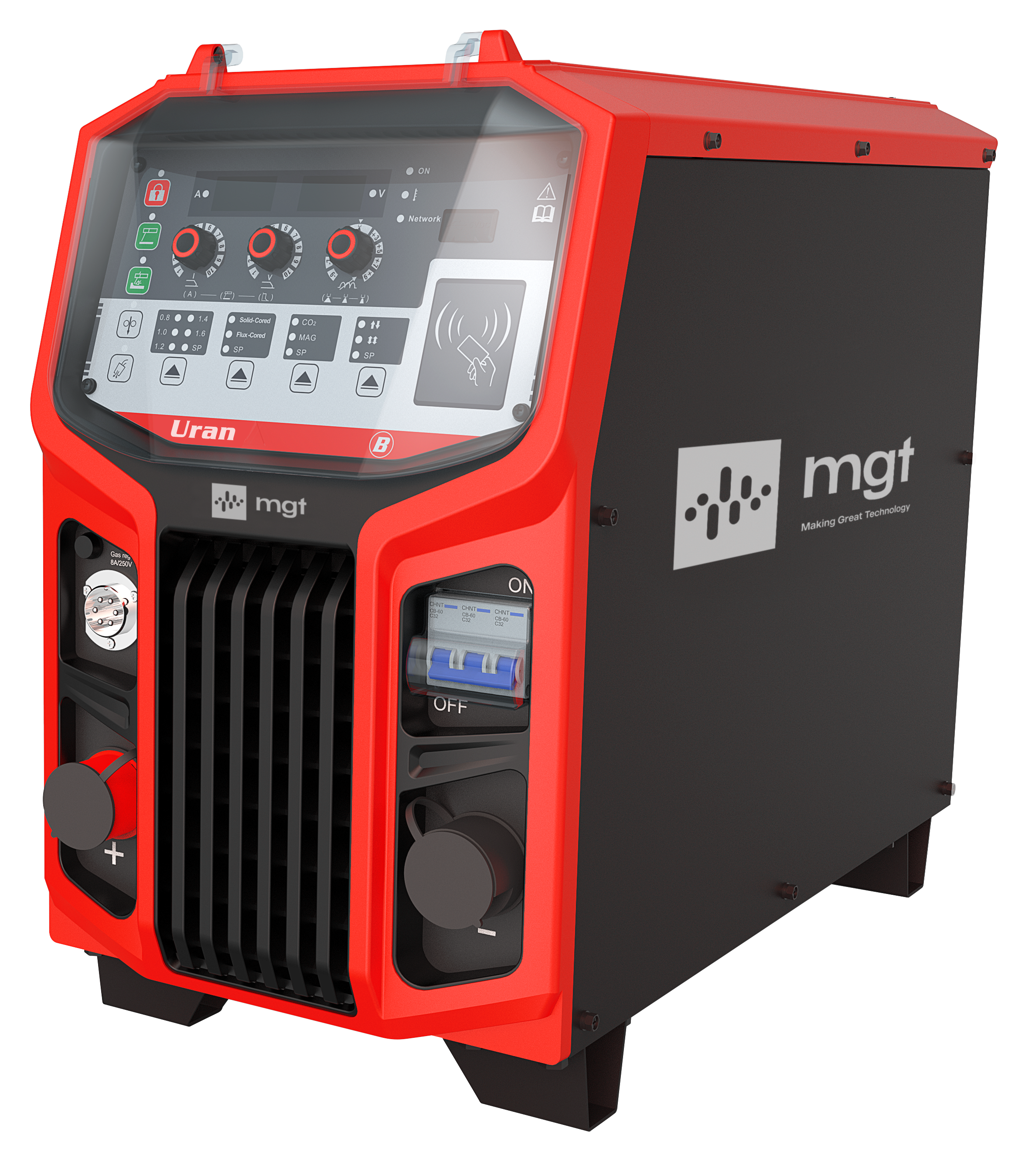

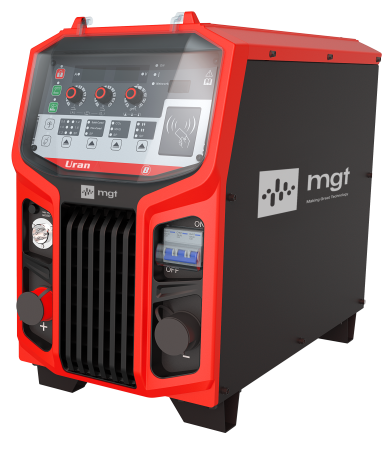

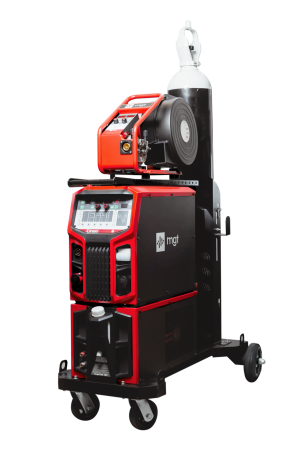

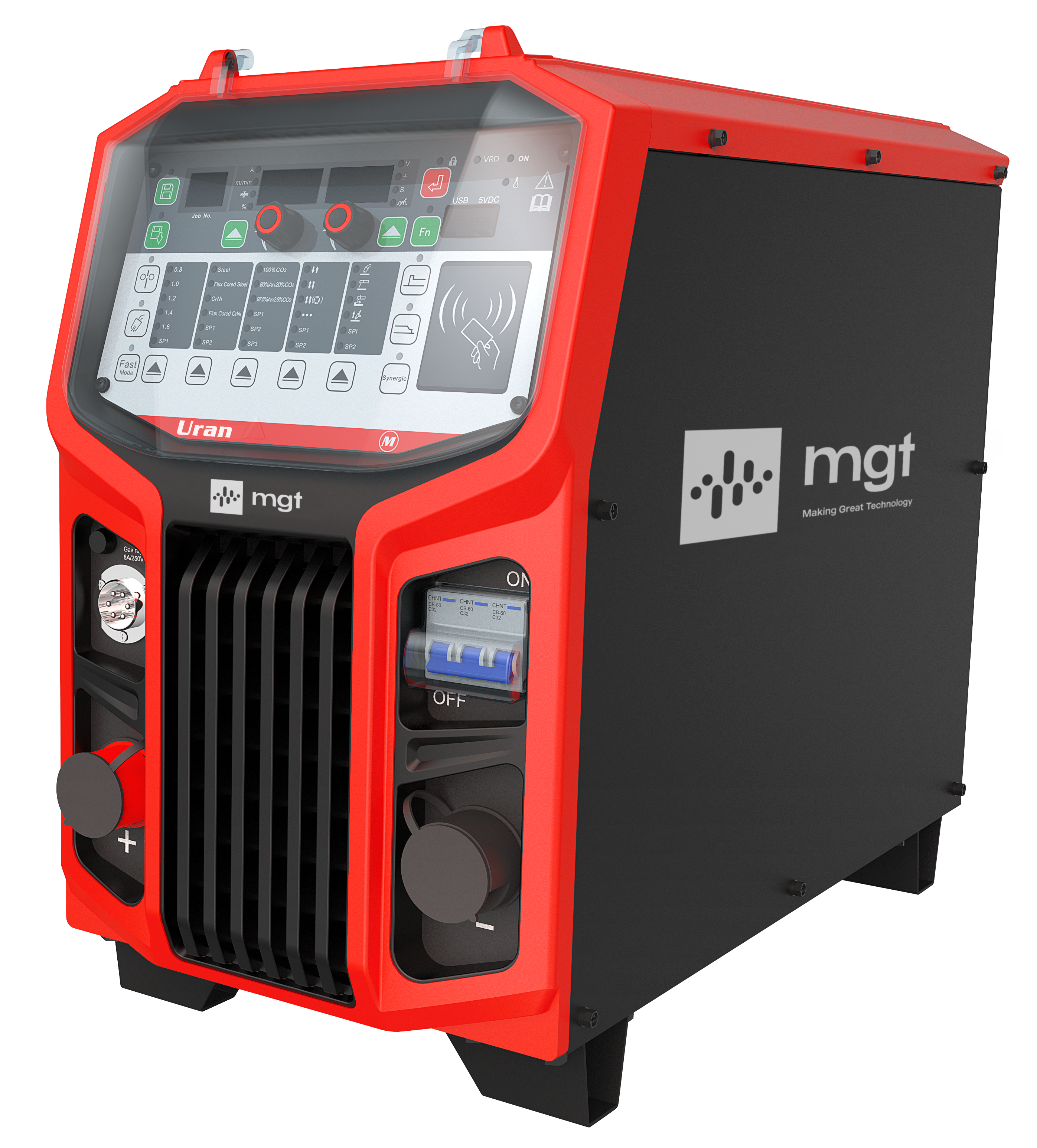

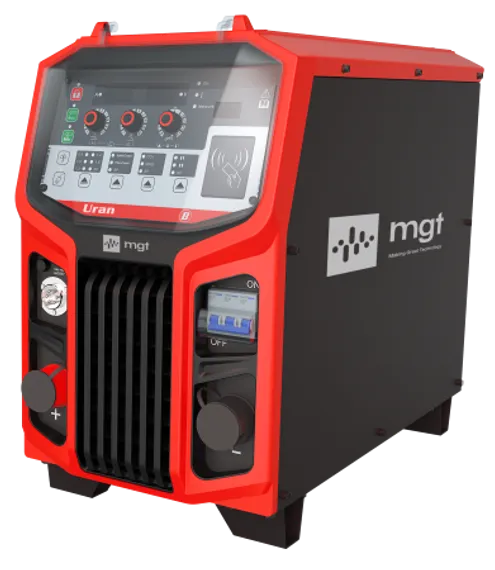

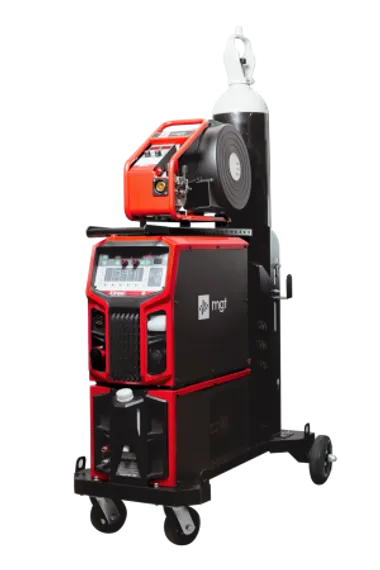

Мультифункциональный источник сварочного тока Uran CM, поддерживающий сварку CO2/MAG/MIG/TIG/MMA/Строжка/Быстрая сварка и другие, может использоваться как источник сварочного тока для робототехнических комплексов, оснащен множеством специальных функций, может использоваться для различных отраслей промышленности.
Основные преимущества Uran, MGT
|
- Включает в себя более чем 20 запатентованных технологий, например контролируемый мягкий поджиг дуги, технологию TIG-Lift, высокую надежность и производительность.
- Применяется технология обнаружения и контроля очистки для автоматического удаления капли с конца проволоки, что повышает вероятность и качество успешного запуска дуги.
- Обширная экспертная база данных по сварке, до 99 программ хранения параметров сварки с вызовом одной кнопкой и простотой управления (в модели М).
- Функция привязки карты RFID (электронный доступ), более удобное управление полномочиями на использование сварочного аппарата, беспроводное соединение с системой MGT SMARC (система управления сваркой).
- Возможность обновления программного обеспечения для обеспечения удобного доступа клиентов к передовым процессам сварки MGT.
- С функцией ограничения сварочного тока и напряжения можно установить верхний/нижний пределы сварочного тока и напряжения, чтобы предотвратить выход за пределы параметров WPS (карты технологических параметров сварки).
- Функция компенсации сварочного напряжения и сварочного тока, гарантирующая стабильность сварки с использованием длинного кабеля и согласованность фактических и заданных значений.
- Эффективность теплопроводности IGBT увеличена на 50%, и вся серия продуктов Uran соответствует стандарту энергоэффективности, более энергосберегающей и экологически чистой со сниженными выбросами углерода.
- Уровень молниезащиты достигает класса D, широкий диапазон входного напряжения больше подходит для нестабильных электросетей и может быть расширен для работы с генератором.
- Все модели серии Ehave2 имеют номинальный рабочий цикл 100%, обеспечивают стабильную сварку на расстоянии до 50 метров и подходят для тяжелых условий эксплуатации.
Режимы работы источника сварочного тока Uran CM, MGT
CO2/MIG/MAG- Поддержка синергетической/раздельной настройки, автоматическое согласование основных параметров для обеспечения высокого качества сварки (в модели M).
- 0.8, 1.0, 1.2, 1.4, 1.6 мм диаметр сварочной проволоки и диаметры 2.0 и 2.4 мм для специальных процессов (SP).
- MAG сварка порошковой проволокой с флюсовым сердечником углеродистой стали и MIG DC (Постоянный ток) сварка нержавеющей стали.
- В основном подходит для точечной сварки и сварки короткими швами(прихватками), скорость сварки может быть увеличена с помощью этой функции (опционально).
- Функция запуска с нуля/подъема доступна для многоцелевого использования.
- Широкие настройки параметров удобны для различных операций сварки от тонких до средней толщины листов.
- За счет перекрывающегося управления дугой потери вольфрамового электрода могут быть уменьшены, а вероятность успешного зажигания дуги может достигать 100%.
- Переключение на «функцию ММА» через внутреннее меню, поддерживает различные кислотные и щелочные сварочные электроды диаметром до 6,0 мм.
- Подходит для длинных кабелей с регулируемым пусковым током дуги и силой дуги.
- Благодаря функции «дуговая строжка» угольные электроды с максимальным диаметром 12 мм могут выполнять строжку (для модели 630А) во всех положениях.
- Быстрая очистка корневых швов и зачистка восстановленных сварных швов.
- Модуль стабилизации напряжения предназначен для выработки электроэнергии на открытом воздухе.
Спецификация сварочных процессов Uran CM MGT
| Модели полуавтомата | ||||||
| Ручные модели | Uran CM630B | Uran CM500B | Uran CM350B | Uran CM630M | Uran CM500M | Uran CM350M |
| Роботизированные модели | – | – | – | Uran CM630R | Uran CM500R | Uran CM350R |
| Сварочные процессы | ||||||
| DC | ● | ● | ● | ● | ● | ● |
| Простой TIG | – | – | – | ● | ● | ● |
| MMA | ● | ● | ● | ● | ● | ● |
| Дуговая строжка | ● | ● | ● | ● | ● | ● |
| Быстрая сварка | – | – | – | ● | ● | ● |
| Материалы | ||||||
| Углеродистая сталь | ● | ● | ● | ● | ● | ● |
| Нержавеющая сталь | – | – | – | ● | ● | ● |
● Стандарт ○ Опция
Технические характеристики Uran CM MGT
| Модели полуавтомата | ||||||
| Ручные модели | Uran CM630B | Uran CM500B | Uran CM350B | Uran CM630M | Uran CM500M | Uran CM350M |
| Роботизированные модели | – | – | – | Uran CM630R | Uran CM500R | Uran CM350R |
| Управление | Полностью цифровое управление | |||||
| Номинальное напряжение питания | ~3×380 В ±25% | |||||
| Частота сети питания | 50 - 60 Гц | |||||
| Номинальная потребляемая мощность | 32,4 кВ-А/30,4 кВт | 23,1 кВ-А/21,7 кВт | 13,1 кВ-А/12,4 кВт | 32,4 кВ-А/30,4 кВт | 23,1 кВ-А/21,7 кВт | 13,1 кВ-А/12,4 кВт |
| Коэффициент мощности | 0,94 | 0,94 | 0,95 | 0,94 | 0,94 | 0,95 |
| Эффективный КПД | 91% | 90% | 89% | 91% | 90% | 89% |
| Энергоэффективность | Класс 1 | |||||
| Номинальное напряжение холостого хода | 78 В | 73 В | 60 В | 78 В | 73 В | 60 В |
| Номинальный выходной ток | 630 A | 500 A | 350 A | 630 A | 500 A | 350 A |
| Номинальное выходное напряжение | 44 В | 39 В | 31,5 В | 44 В | 39 В | 31,5 В |
| Диапазон сварочного тока | 30 - 630 A | 30 - 500 A | 30 - 400 A | 30 - 630 A | 30 - 500 A | 30 - 400 A |
| Диапазон сварочного напряжения | 12 - 50 В | 12 - 45 В | 12 - 38 В | 12 - 50 В | 12 - 45 В | 12 - 38 В |
| Номинальная нагрузка (ПВ) +40⁰C | 630 А / ПВ 100% | 500 А / ПВ 100% | 350 А / ПВ 100% | 630 А / ПВ 100% | 500 А / ПВ 100% | 350 А / ПВ 100% |
| Скорость подачи проволоки | 1,4 - 24 м/мин | |||||
| Электромагнитная совместимость | Класс A | |||||
| Класс изоляции | F (реактор H) | |||||
| Класс защиты | IP23 | |||||
| Защита от молнии | Класс D (6000 В/3000 А) | |||||
| Рабочая температура | От -10℃ до +40℃ | |||||
| Габаритные размеры (Д×Ш×В) | 684 х 320 х 580 мм | |||||
| Общая масса | 38 кг | 37 кг | 34 кг | 38 кг | 37 кг | 34 кг |
| Дополнительные функции | ||||||
| SMARC (опция) | + | + | + | + | + | + |
| USB обновление | + | + | + | + | + | + |
Блоки подачи проволоки
| Тип управления на блоке подачи проволоки | LED дисплей (Мульти версия) | LED дисплей (Базовая версия) | Панель с ручками | |||
| Тип моторчика | Печатный | Червячный | Печатный | Червячный | Печатный | Червячный |
| Тип привода | Одиночный | Двойной | Одиночный | Двойной | Одиночный | Двойной |
| Тип управления на блоке подачи проволоки | Uran CM630M/ CM500M/CM350M | Uran CM630B/ CM500B/CM350B | Uran CM630B/ CM500B/CM350B | |||
| Связь с источником | HP CAM | Analog | ||||
| Управление приводом подачи проволоки | HF BMF Control | |||||
| Номинальный ток | 5,5 А | 3,5 А | 5,5 А | 3,5 А | 5,5 А | 3,5 А |
| Номинальное напряжение | 24 В | |||||
| Скорость подачи проволоки | 1,2 - 28 м/мин | |||||
| Диаметр проволоки | 0,8 - 1,6 мм | |||||
| Разъем горелки по умолчанию | Японский | |||||
| Размеры (ДхШхВ) | 519 х 200 х 370 мм | |||||
| Вес | 9,6/10,5 кг | 8,7/9,6 кг | 9,6/10,5 кг | 8,7/9,6 кг | 9,6/10,5 кг | 8,7/9,6 кг |
Конструктивные особенности полуавтоматов MGT
Мощная электроника, современных компьютерные технологии, глубокое изучение и применение знаний о свойствах дуги, металлов и сварочных процессов позволили компании MGT разработать прогрессивный полностью цифровой сварочный полуавтомат для высоконагруженного промышленного производства. Электрическая схема инверторного блока, работающего на частоте до 64 кГц ( у аналогов до 30 кГц), разработана на основе использования высоконадежных неполярных конденсаторов (900 V 12 mF+/-5%), имеющих низкое значение собственной паразитной индуктивности, малые потери и способные надежно работать на повышенных частотах в устройствах силовой электроники и преобразовательной техники.
| Схема не содержит дорогих, имеющих ограниченный срок службы, высокоёмких электролитических конденсаторов (450 V 680 mF+/-15%), что резко повышает надежность работы, снижает массо-габаритные характеристики, улучшает стабильность сварочных режимов и снижает стоимость аппарата по сравнению с ближайшими однотипными аналогами. Конструкция силового модуля выполнена в виде двух независимых модулей инверторов на самых современных силовых элементах IGBT фирмы Infineon Technologies. За счет этого достигнут повышенный КПД аппарата (PN =100% С) и увеличены мощностные показатели. |
| Печатные платы выполнены по технологии SMD (Surface Mounted Device) монтажа, которая позволяет существенно снизить стоимость и габариты изделий с одновременным повышением их надежности. Использование компактных и высокотехнологичных SMD-компонентов дает возможность повысить степень интеграции, снизить нагрузку на внутренние источники питания и, как результат - достигнуть высокую компактность узлов и блоков аппарата. |
| Задание и контроль режимов работы осуществляется микропроцессорной системой управления Texas Instruments Inc(США), позволяющая вносить изменения и дополнения в программное обеспечение аппарата по специфическим требованиям Заказчика. Гибкий коммуникационный протокол и открытые сварочные параметры расширяют возможности и делают сварку более стабильной и быстрой, а изделие менее подвержено тепловой деформации. |
| Оборудование MGT разработано под технологию Industry 4.0 (Индустрия 4.0). Оно ориентировано на взаимодействие деталей в производстве и конечной продукции без участия человека. Сварочные полуавтоматы MGT могут свободно подключаться к промышленным роботам, автоматическому оборудованию, пультам управления и удаленным мониторам благодаря интерфейсу CAN-BUS и различным коммуникационным протоколам связи. Аналоговый интерфейс и все виды цифрового интерфейса в модели робота могут соответствовать параметрам сварочного аппарата, благодаря чему достигается отличное отслеживание дуги в соответствии с алгоритмом сварочного робота. Также все параметры сварки можно настроить и контролировать при помощи панели управления для обеспечения соответствия различным условиям сварки. |
Спецификация серий полуавтоматов MGT
| Серия продуктов | Свариваемые / сварочные материалы | Сварочный процесс | Рекомендуемый процесс сварки | |||||||||||
| Стальная сплошная проволока | Нерж. стали | Алюм. сплавы | AlSi CuSi (1.2mm) | С метал-им сердечником | MAG/CO2 | FCAW | Pulse MIG/MAG | MMA | Спокойное пропла- вление | Ударное пропла- вление | Ступенчатое пропла- вление | DP Fusion | LSA | QPT [3] |
| Mars CM 500/400/350 | ● | ● | ● | ● | ||||||||||
| Mars PM 500/400 F | ● | ○ | ● | ● | ● | ● | ||||||||
| Mars PM 500/400 N | ● | ● | ○ | ● | ● | ● | ● | |||||||
| Mars PM 500/400 AS | ● | ● | ● | ○ | ● | ● | ● | ● | ||||||
| Mars PM 500/400 AD | ● | ● | ● | ○ | ● | ● | ● | ● | ||||||
| Pluton 500/400/350 D | ● | ● | ● | ● | ● | ○ | ○ | |||||||
| Pluton 500/400/350 P | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | |||||
| Pluton 500/400/350 Q | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | ||||
| Pluton 500H/500/400 D | ● | ● | ● | ● | ● | |||||||||
| Pluton 500 H/500/400 P | ● | ● | ● | ● | ● | ● | ● | |||||||
| Pluton 500 H/500/400 Q | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| Alpha DM 3000/3000 S | ● | ● | ● | ● | ● | |||||||||
| Alpha PM 3000/3000 S | ● | ● | ● | ● | ● | ● | ● | |||||||
| Alpha PM 3000 Q/3000 QS | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| Mars CM500 C | ● | ● | ● | ● | ||||||||||
| Uran CM 500 H/500/400/350 | ● | ● | ● | ● |
● Стандарт ○ Опция
DP Fusion - импульсная сварка с низким разбрызгиванием.
QPT - сварка короткой дугой с быстрыми импульсами.
LSA - сварка с низким разбрызгиванием.
[1]: MIG/MAG сварка с двойным импульсом для алюминиевых сплавов недоступна для Mars PM500/400 AS.
[2]: Промежуточный механизм подачи проволоки и горелки типа Push-Pull применимы только с евроразъёмом.
[3]: QPT: Quick Power Technology. Скорость импульсной MIG/MAG сварки в 2 раза превышает скорость стандартной импульсной сварки MIG/MAG. Это снижает чувствительность к защитному газу при сварке нержавеющей стали.
Преимущества полуавтоматов MGT
Основными преимуществами промышленных полуавтоматов производства MGT являются: надежность оборудования, постоянство результата и стабильность работы, применение высоких технологий, высокая экономическая эффективность использования.
Надежность- Защита класса D от молний и перенапряжения (выдерживает 6000В/3000А).
- Оборудование адаптировано для работы в условиях нестабильного питания сети, питания от генератора, очень длинных кабелей питания, стабильная работа в диапазоне напряжения 380 В, 30-80 Гц.
- Возможность работы при температуре от -40 до +50 С, в условиях осадков и высокой влажности до 95%.
- Контроль температуры разъемов и предупреждение об их перегреве из-за возможного повреждения.
- Успешно пройдены тесты на устойчивость к солевым спреям, металлической пыли и на электропроводность, тест предельных нагрузок HALT - совмещение всех негативных факторов.
- Полуавтоматы свободно подключаются к роботам, автоматическому оборудованию и пультам управления благодаря интерфейсу CAN-BUS и различным протоколам связи.
- Уникальная сварочная база данных MGT позволила настроить характеристики дуги для различных условий сварки, существенно повысив работоспособность и допустимое отклонение автоматических систем сварки.
- Благодаря точным цифровым измерениям и системе контроля, MGT достигает высокого качества сварки при режимах от 30 до 500 А, используя один и тот же источник.
- Высокоскоростная цифровая система связи (до 500 кГц) позволяет избежать отклонений и задержек, которые идут от оборудования и повышает время отклика системы.
- Прогрессивная работа системы охлаждения регулирует скорость воздушного потока в зависимости от режимов работы и мощности сварочного тока.
- Благодаря высокой частоте работы и полностью цифровому управлению, дискретность оборудования может корректироваться и отклонения между источниками могут быть устранены.
- Низкие рабочие температуры и высокая точность обеспечивают одинаковую производительность в различных условиях.
- Превосходный контроль со стороны системы управления обеспечивает одинаковые результаты на выходе сварочных источников, вне зависимости от внешних факторов.
- Интеллектуальные машины позволяют снизить количество брызг и сохранить стабильность.
- Благодаря технологии компенсации и контроля длины дуги, глубина проплавления и дуга остаются постоянными при различной длине дуги и различных пространственных положениях.
- Технология компенсации напряжения сохраняет значение напряжения постоянным от длины кабеля.
- Полуавтоматы MGT экономят 6-10 кВт электроэнергии на каждую использованную катушку проволоки.
- Полуавтоматы MGT на 500 А потребляют меньше электричества чем традиционные источники на 200 А.
- Модернизация программного обеспечения позволяет использовать один полуавтомат для различных задач и металлов.
- Компенсация напряжения поджига и контроль управления дугой адаптированные полуавтоматом MGT помогают даже начинающему сварщику достичь стабильной производительности.
- Синергетический режим основан на базе данных MGT, оператору достаточно лишь установить ток или скорость подачи проволоки, остальные параметры будут выставлены автоматически.
