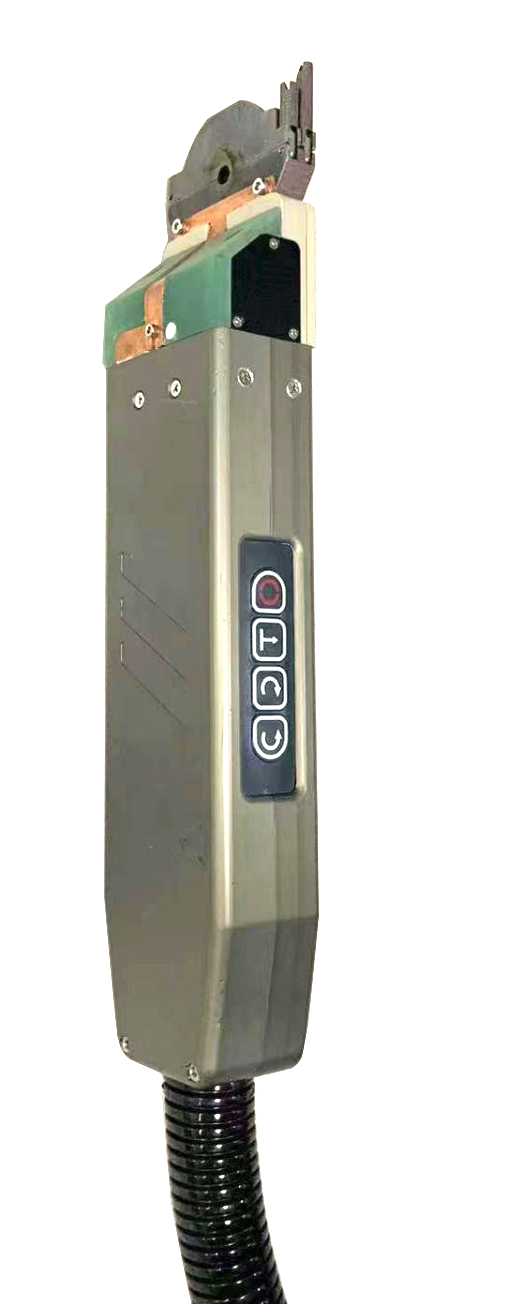

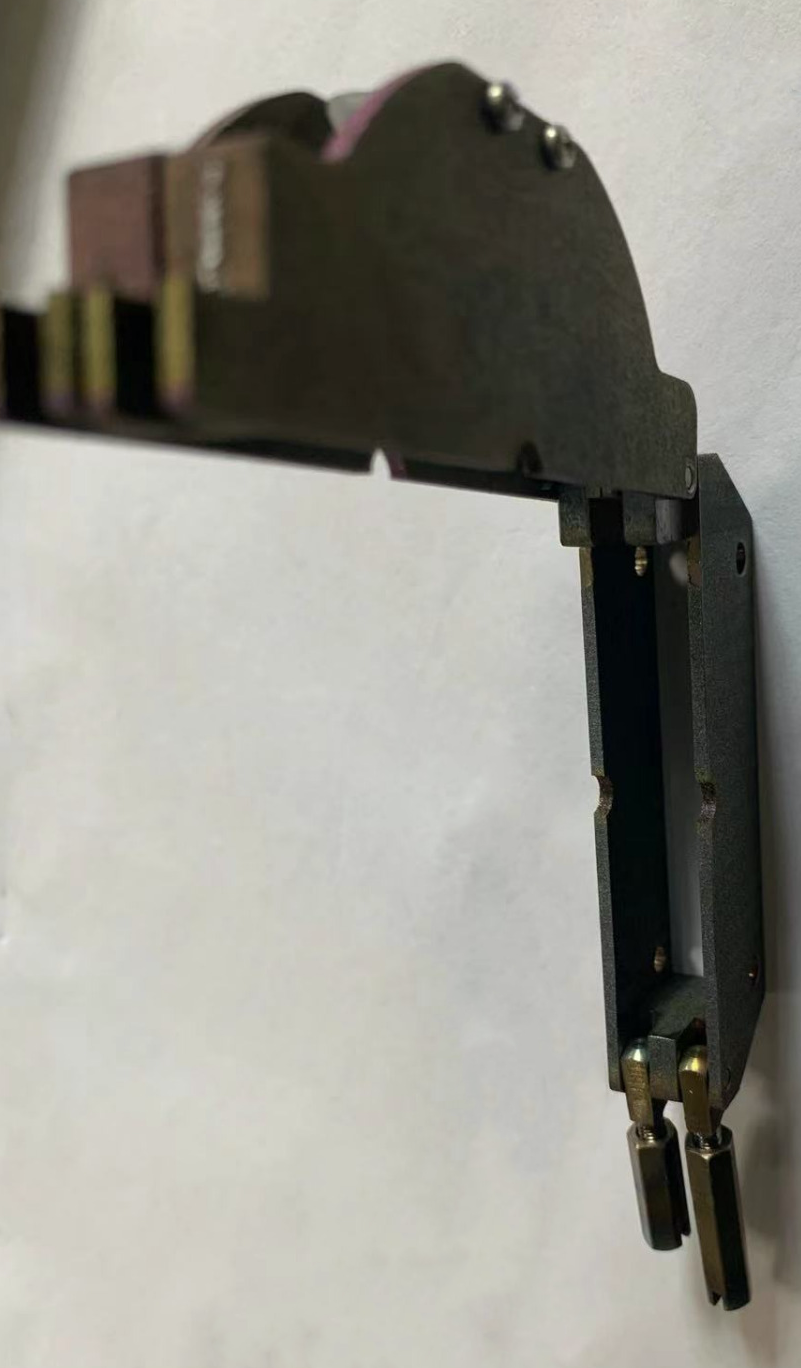

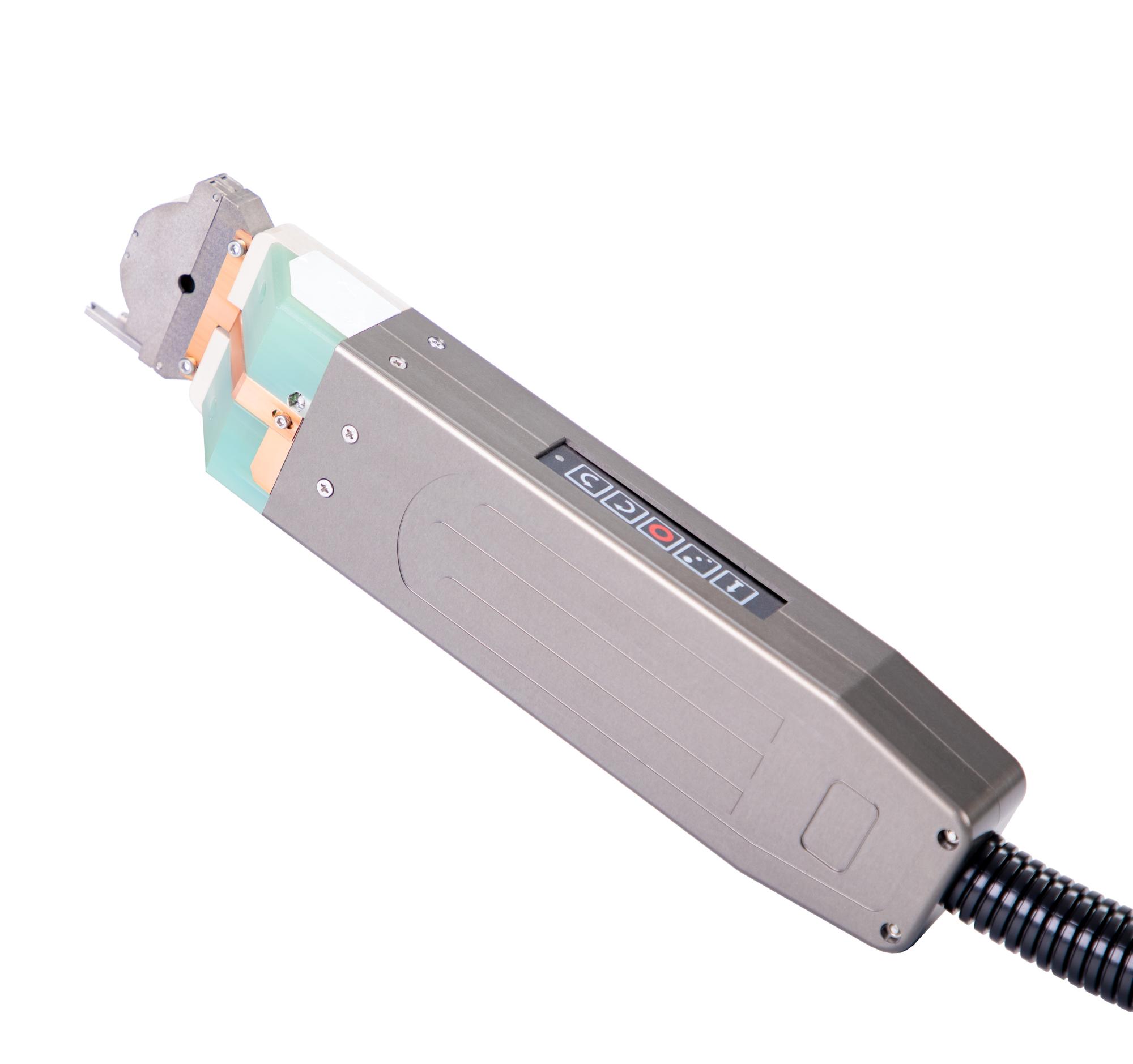

Орбитальная сварочная головка ORC Mini с закрытой газовой камерой для сварки плавлением (GTAW) микро-фитингов диаметром 6 - 12,7 мм. Идеальное решение для сварки микрофитингов в пищевой, фармацевтической, биотехнологической, химической и полупроводниковой промышленности и во всех областях применения, где пространство очень ограничено.
Закрытые сварочные головки обеспечивают полную защиту инертным газом по всей окружности сварного шва (промышленное требование для производства сварных соединений для электрополированных труб и в гигиенических целях). Головка сваривает такие материалы, как нержавеющая сталь, титан. Сварка осуществляется методом TIG без присадочной проволоки - методом оплавления. Подача защитного газа в закрытую камеру позволяет полностью исключить негативного влияние атмосферы на качество сварки.
Преимущества сварочной головки ORC Mini, ORBIMAC
- Компактная конструкция для использования в местах ограниченного доступа.
- Высококачественная сварка тонкостенных труб толщиной до 2,00 мм.
- Закрытая газовая камера обеспечивает максимальную защиту сварочного шва и предотвращает появление цветов побежалости.
- Безлюфтовая зубчатая передача для стабильного вращения даже при высоких температурах.
- Комплекты зажимных насадок выполнены из алюминиевого сплава.
- Встроенный пульт управления на рукоятке.
- Система диэлектрической защиты от высокочастотных импульсов.
- Система быстрой смены зажимных колец без каких-либо дополнительных инструментов.
Комплектация оборудования:
- Сварочная головка ORC Mini.
- Комплект зажимных насадок.
- Источник питания ORP 200 с встроенным контроллером, принтером и блоком жидкостного охлаждения.
- Паспорт (руководство по эксплуатации).
- Кейс для транспортировки.
Технические характеристики сварочной головки ORC Mini, ORBIMAC
| Модель головки | ORC-18-Mini |
| Свариваемые материалы | Углеродистая сталь, нержавеющая сталь, титановые и другие сплавы |
| Диаметр свариваемых труб, мм | 6 - 12,7 |
| Толщина стенки трубы, мм | 2 |
| Скорость вращения электрода, об/мин | 0,37 - 6 |
| Охлаждение | Жидкостное |
| Защитный сварочный газ | Аргон |
| Максимальный сварочный ток, А | 60 |
| Функционал кнопок на сварочной головке | 1. Запуск/остановка 2. Движение по часовой стрелке/против часовой стрелки 3. Продувка газа / плавное гашение дуги |
| Габаритные размеры, мм | 282 х 95 х 34 |
| Вес головки, кг | 2 |
Сварочный источник с контроллером и блоком охлаждения ORP 200, ORBIMAC
Моноблочный сварочный источник ORP 200 с встроенным контроллером и блоком жидкостного охлаждения для применения с орбитальными сварочными головками закрытого типа.
- Интуитивное управление через сенсорный 10" дисплей
- Автоматическая настройка параметров сварки по диаметру и толщине труб
- Простое сохранение и вывод до 100 программ сварки
- Передача данных параметров и программ сварки через интерфейс USB
- Возможно обновление программного обеспечения
- Встроенный блок жидкостного охлаждения
- Встроенный термопринтер для вывода результатов сварки
- Компактный и лёгкий, массой всего 18 кг
Технические характеристики источника ORP 200, ORBIMAC
| Модель | ORP 200 |
| Сварочный инвертор (аналог) | EWM |
| Сварочный ток | Постоянный |
| Сила тока | 5-200 А |
| Напряжение холостого хода | 65 В |
| Сеть питания | 1 х 220 В ± 10%, 50/60 Гц |
| ПВ при 20ºС | 200 А: 60%, 155 А: 100% |
| Жидкостное охлаждение | Встроенное ≥ 500мл/мин |
| Мощность | 4,5 кВт |
| PLC контроллер | SIEMENS |
| Ячеек памяти | 100 программ |
| Принтер | Встроенный для термобумаги |
| Дисплей | Сенсорный 10" |
| Габаритные размеры | 568 х 312 х 370 мм |
| Вес контроллера | 18 кг |
| Степень защиты | F/IP21 |
Использование оборудования орбитальной сварки для производства чистых трубопроводных систем газовых редукторов для высокоочищенных газов.
