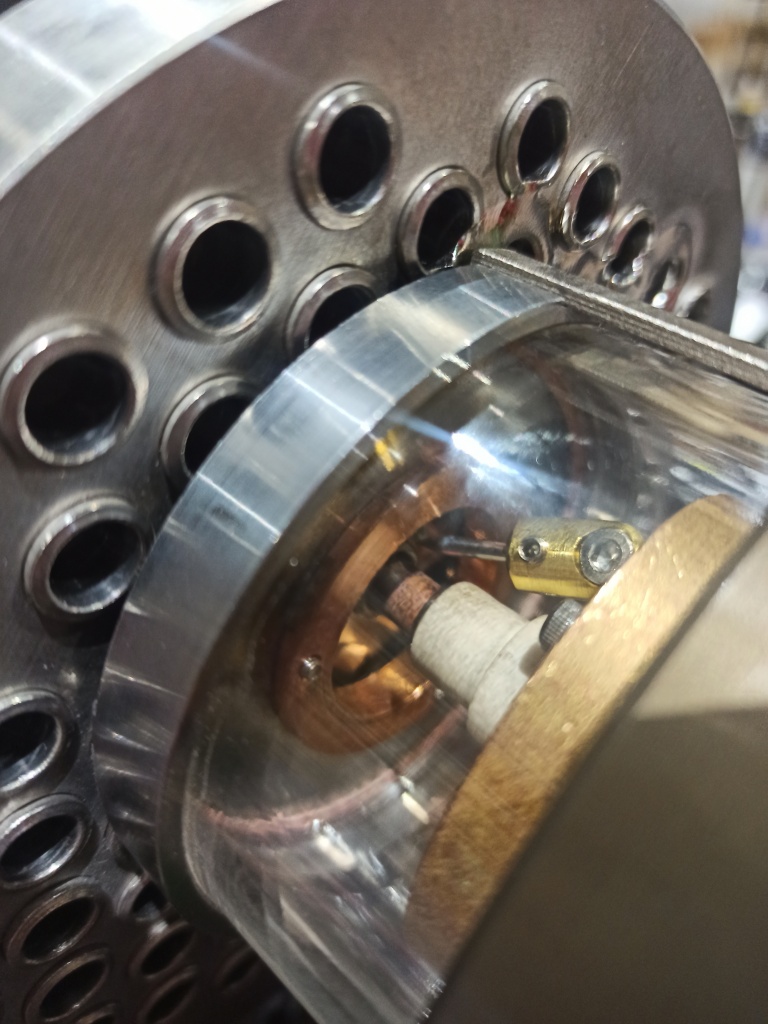

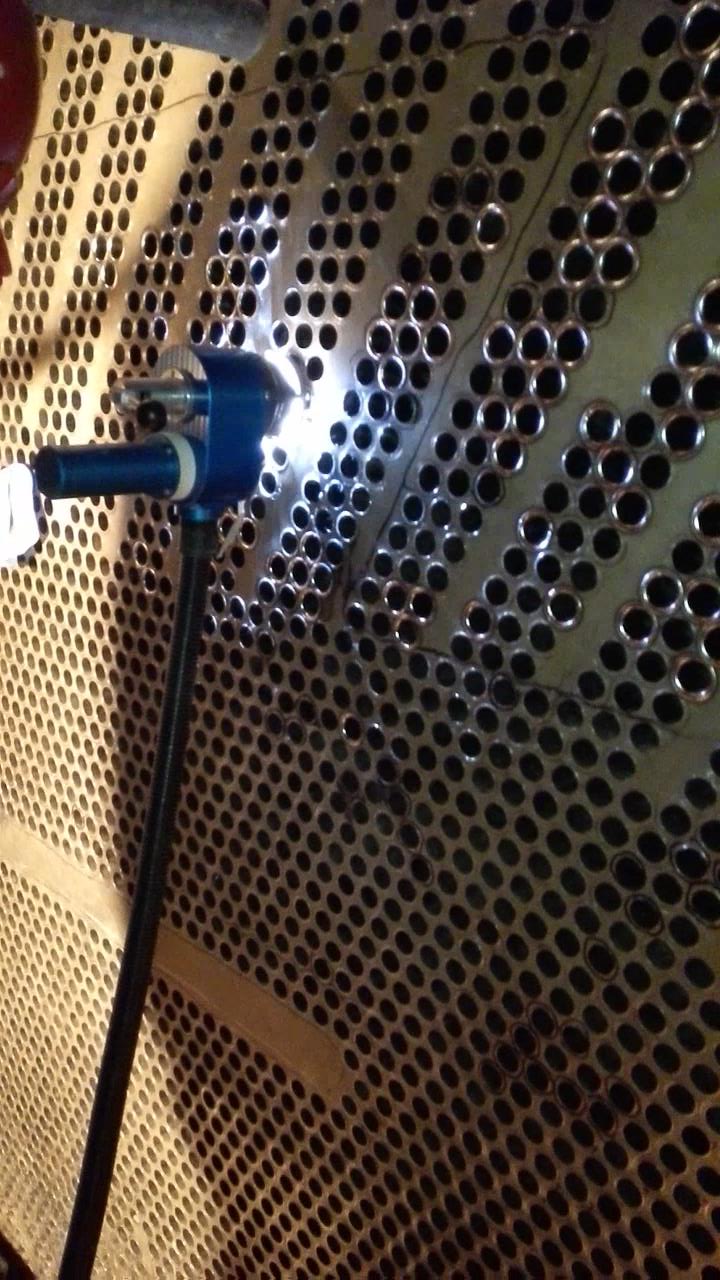

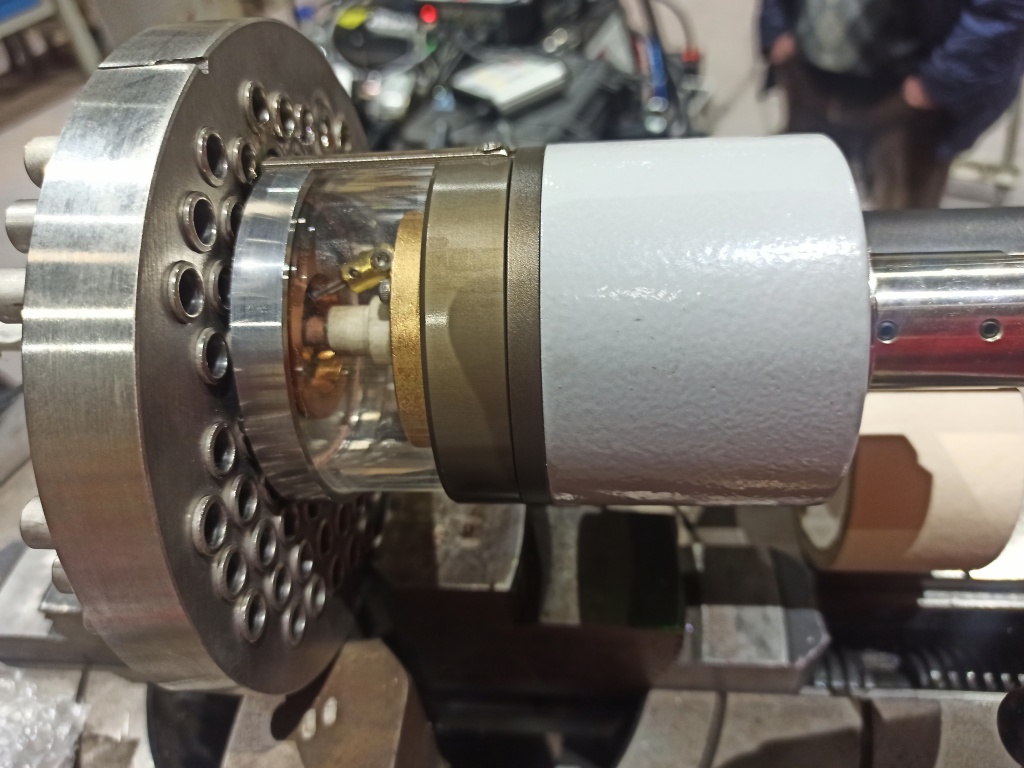

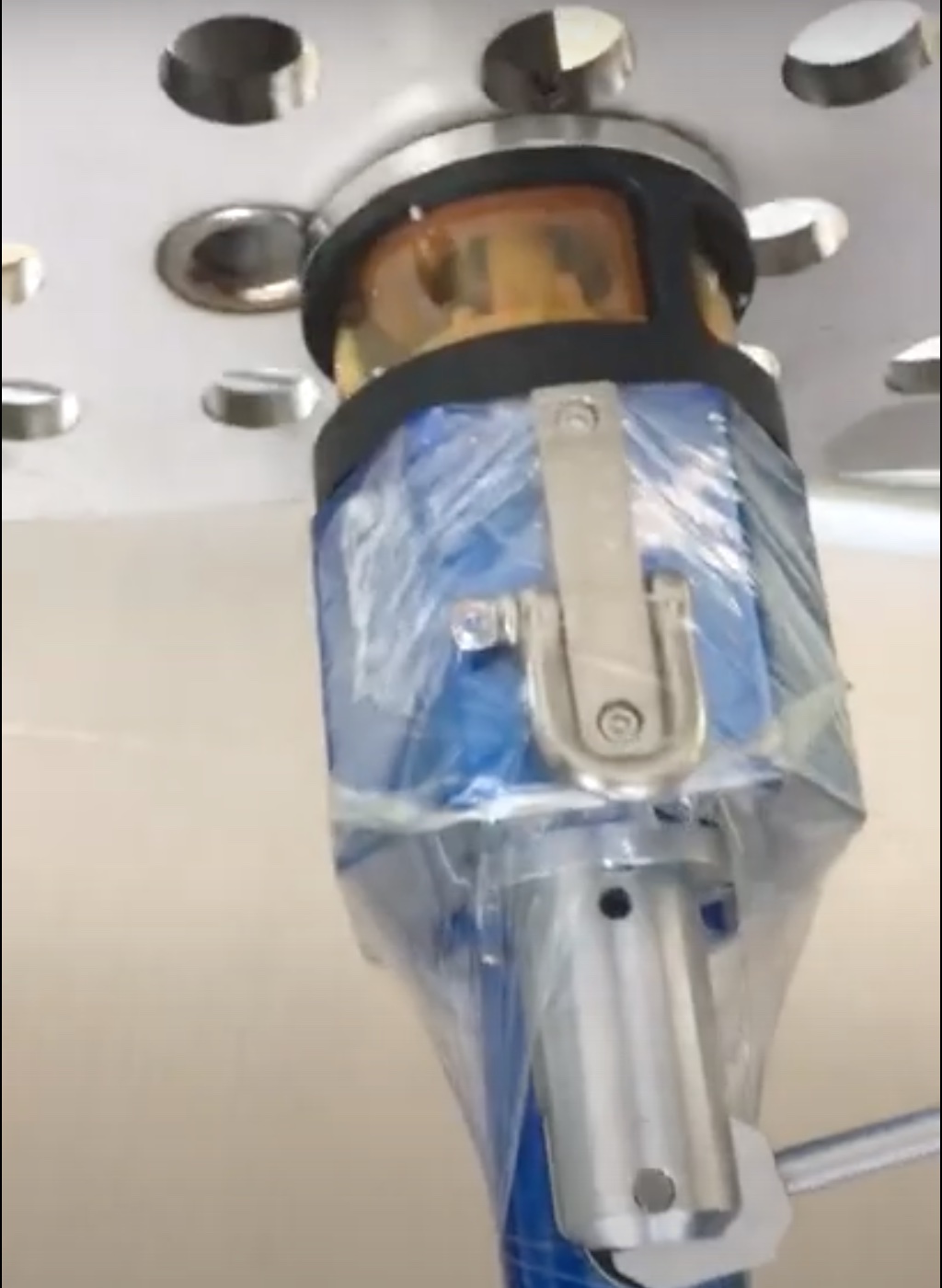

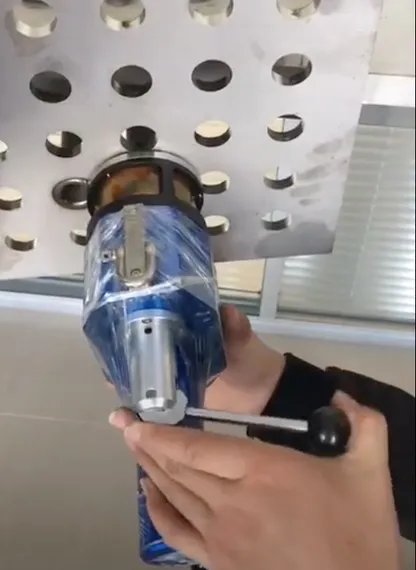

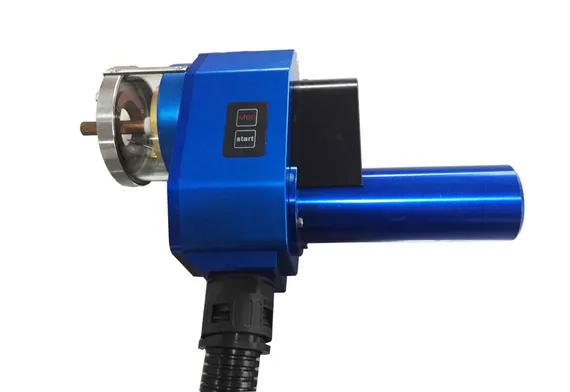

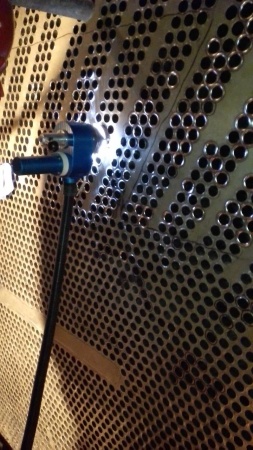

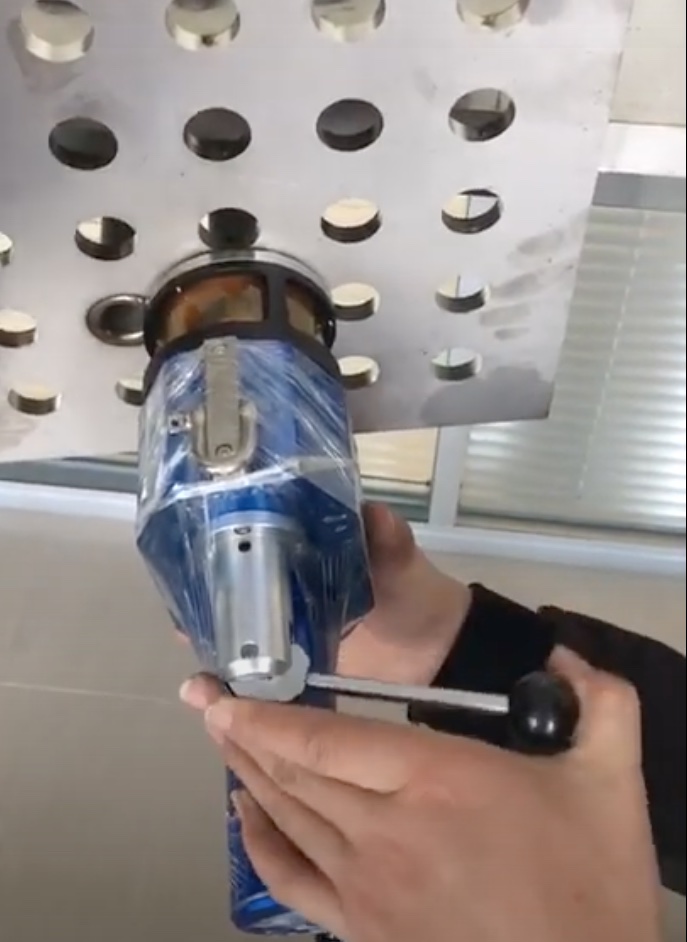

Сварочная головка ORTS-40 ORBIMAC выполняет автоматическую сварку TIG на заподлицо или слегка выступающие трубы диаметром от 8 до 32 мм. Установка выполняет сварку в один и несколько проходов. Орбитальная сварочная головка серии ORTS-40 предназначена для изготовления различных теплообменников и котельного оборудования. Эффективно вваривает трубу в трубную доску с высочайшей точностью и отличным качеством сварных швов. Сварочная головка ORTS-40 удерживается на свариваемой трубе с помощью расширяющегося зажима, который приводится в действие рукояткой. Камера сварочной головки с защитным газом обеспечивает превосходную защиту для материалов, которые легко окисляются, таких как титан и нержавеющая сталь.

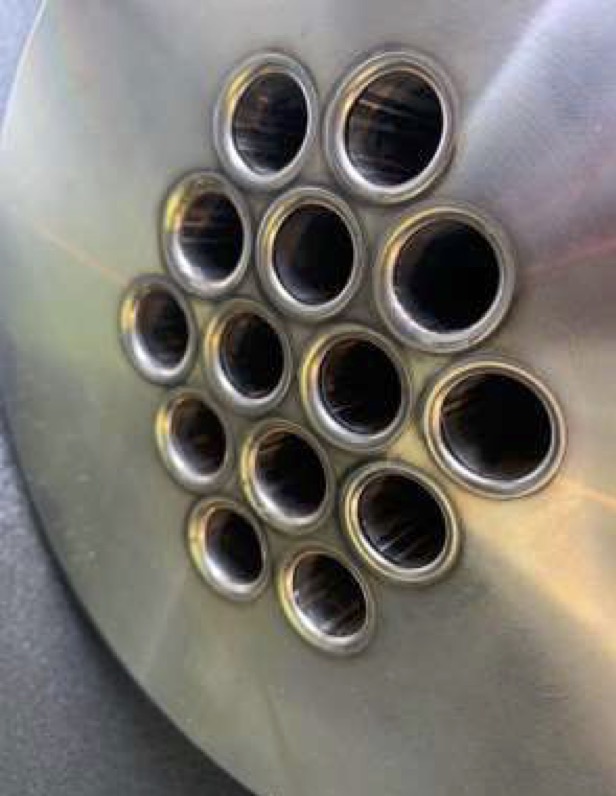

Возможное соединение труб:
- Труба заподлицо
- Утопленная внутрь трубной доски труба: углубление трубы внутрь трубной доски должно быть не более 0,5 мм.
- Выступающая из трубной доски трубка: выступ трубы из трубной доски должен быть не более 0,5 мм.
Преимущества сварочной головки ORTS-40, ORBIMAC
- Сварка на постоянном или импульсная сварка.
- Быстрый доступ к сохраненным программам сварки.
- Быстрый монтаж и демонтаж.
- Непрерывное вращение головки без поворота кабеля.
- Расширяемый зажим для легкого позиционирования.
- Типы материалов - углеродистая, нержавеющая сталь и другие сплавы.
Комплектация оборудования:
- Сварочная головка ORTS-40.
- Сварочный источник ORP 200 с контроллером и блоком жидкостного охлаждения.
- Комплект соединительных кабелей.
- Специальный зажим для позиционирования сварочной головки на трубной доске.
Технические характеристики сварочной головки ORTS-40, ORBIMAC
| Свариваемые материалы | Углеродистая и нержавеющая сталь, титан |
| Диаметр свариваемых труб | 8 - 32 мм |
| Толщина свариваемых труб | 0,5 - 2 мм |
| Вес | 3,5 кг |
| Габариты | 310 х 165 х 80 мм |
Сварочный источник с контроллером и блоком охлаждения ORP 200, ORBIMAC
Моноблочный сварочный источник ORP 200 с встроенным контроллером и блоком жидкостного охлаждения для применения с орбитальными сварочными головками закрытого типа.
- Интуитивное управление через сенсорный 10" дисплей
- Автоматическая настройка параметров сварки по диаметру и толщине труб
- Простое сохранение и вывод до 100 программ сварки
- Передача данных параметров и программ сварки через интерфейс USB
- Возможно обновление программного обеспечения
- Встроенный блок жидкостного охлаждения
- Встроенный термопринтер для вывода результатов сварки
- Компактный и лёгкий, массой всего 18 кг
Технические характеристики источника ORP 200, ORBIMAC
| Модель | ORP 200 |
| Сварочный инвертор (аналог) | EWM |
| Сварочный ток | Постоянный |
| Сила тока | 5-200 А |
| Напряжение холостого хода | 65 В |
| Сеть питания | 1 х 220 В ± 10%, 50/60 Гц |
| ПВ при 20ºС | 200 А: 60%, 155 А: 100% |
| Жидкостное охлаждение | Встроенное ≥ 500мл/мин |
| Мощность | 4,5 кВт |
| PLC контроллер | SIEMENS |
| Ячеек памяти | 100 программ |
| Принтер | Встроенный для термобумаги |
| Дисплей | Сенсорный 10" |
| Габаритные размеры | 568 х 312 х 370 мм |
| Вес контроллера | 18 кг |
| Степень защиты | F/IP21 |

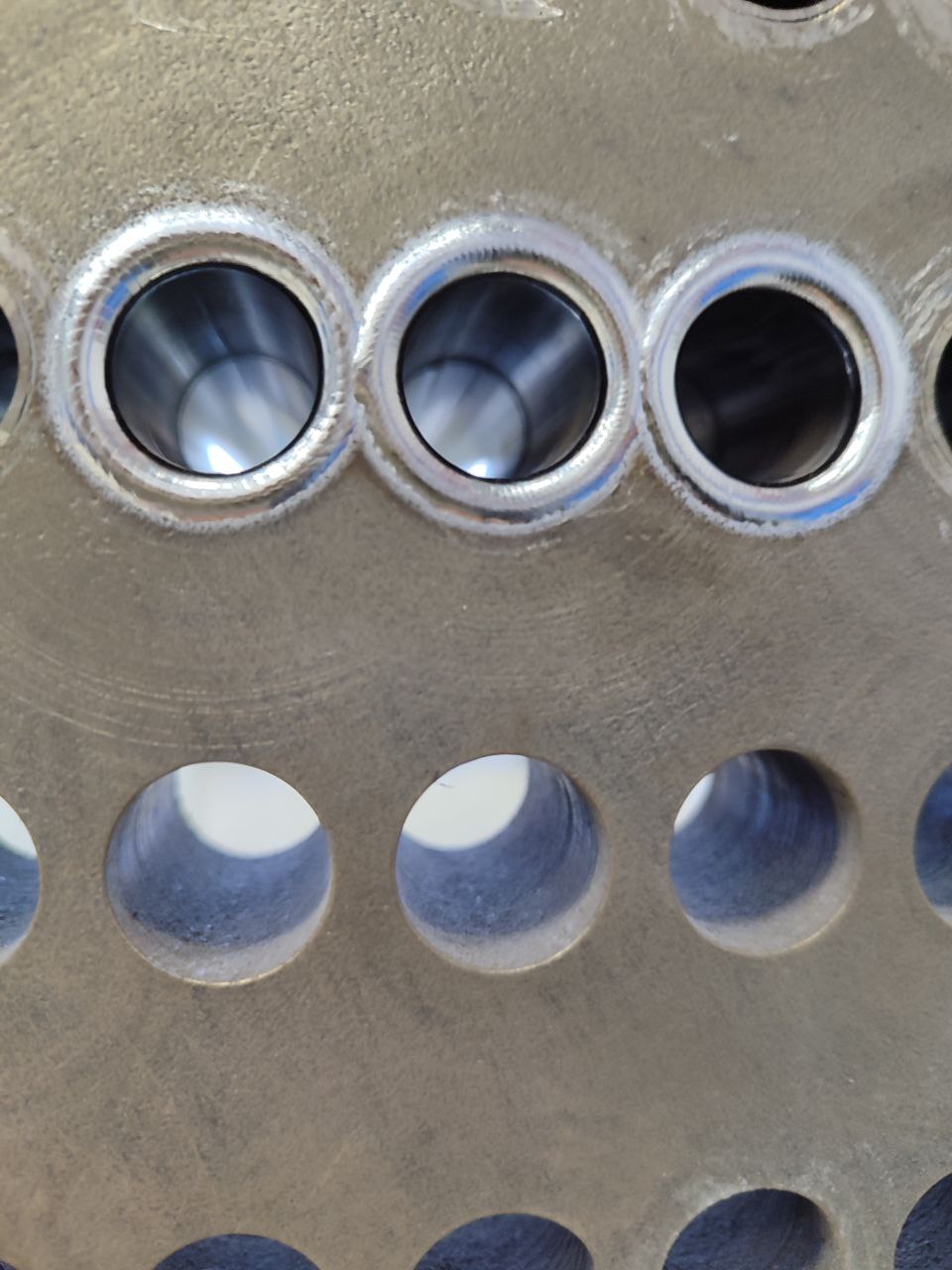

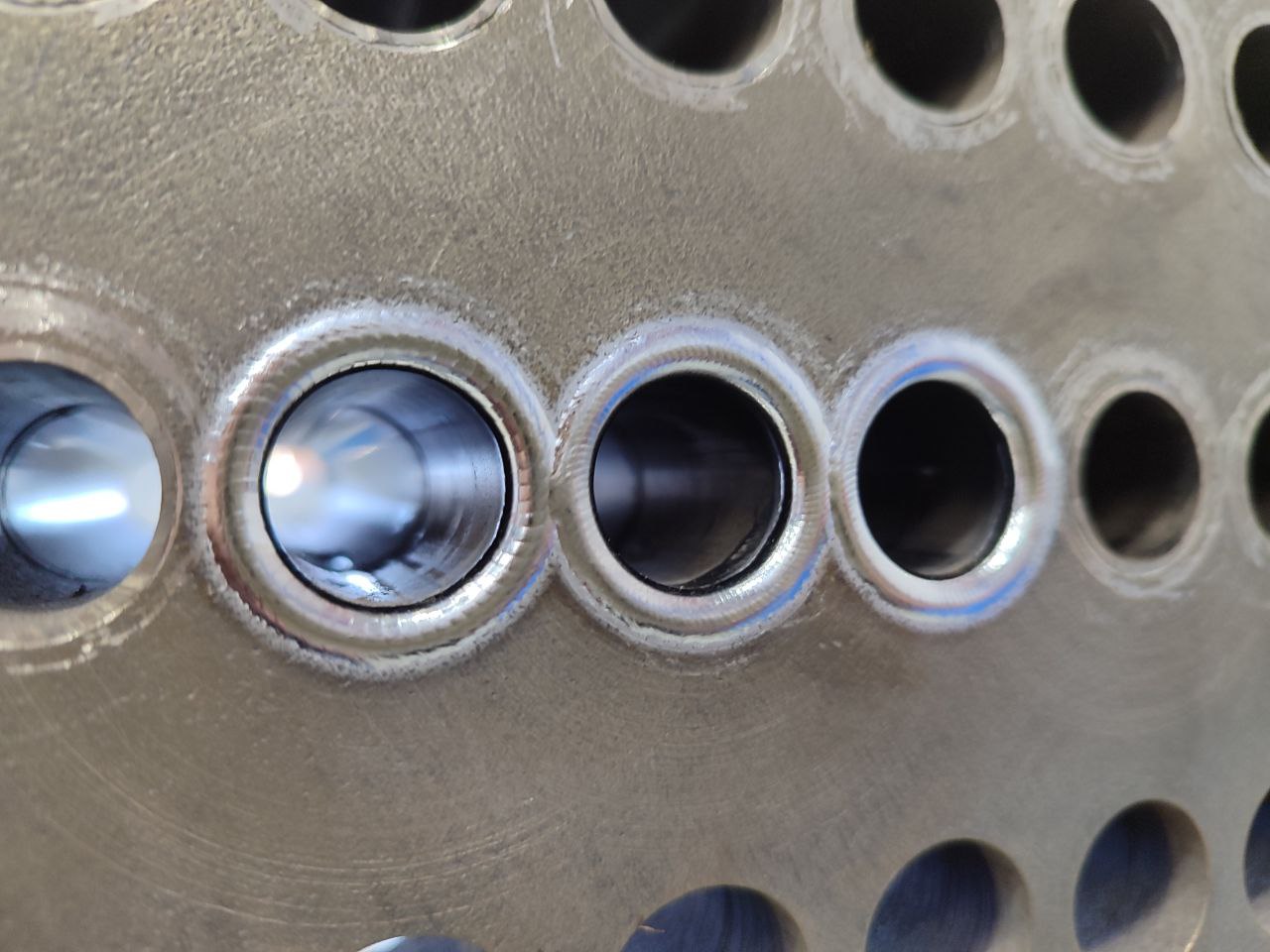

Модернизация технологии сварки теплообменников из титановых сплавов с использованием оборудования ORBITEC позволила оптимизировать производственный процесс: сократить влияние человеческого фактора, освободить высококвалифицированных сварщиков от рутинной работы в пользу других ответственных направлений в сварке на производстве и повысить общую производительность работ.
Сварка трубчатых пастеризаторовНаши специалисты успешно провели выездную демонстрацию сварки трубной доски для принятия решения по возможности производства пастеризаторов с использованием сварочной головки OTS-80 ORBIMAC.
