Характеристики
Описание

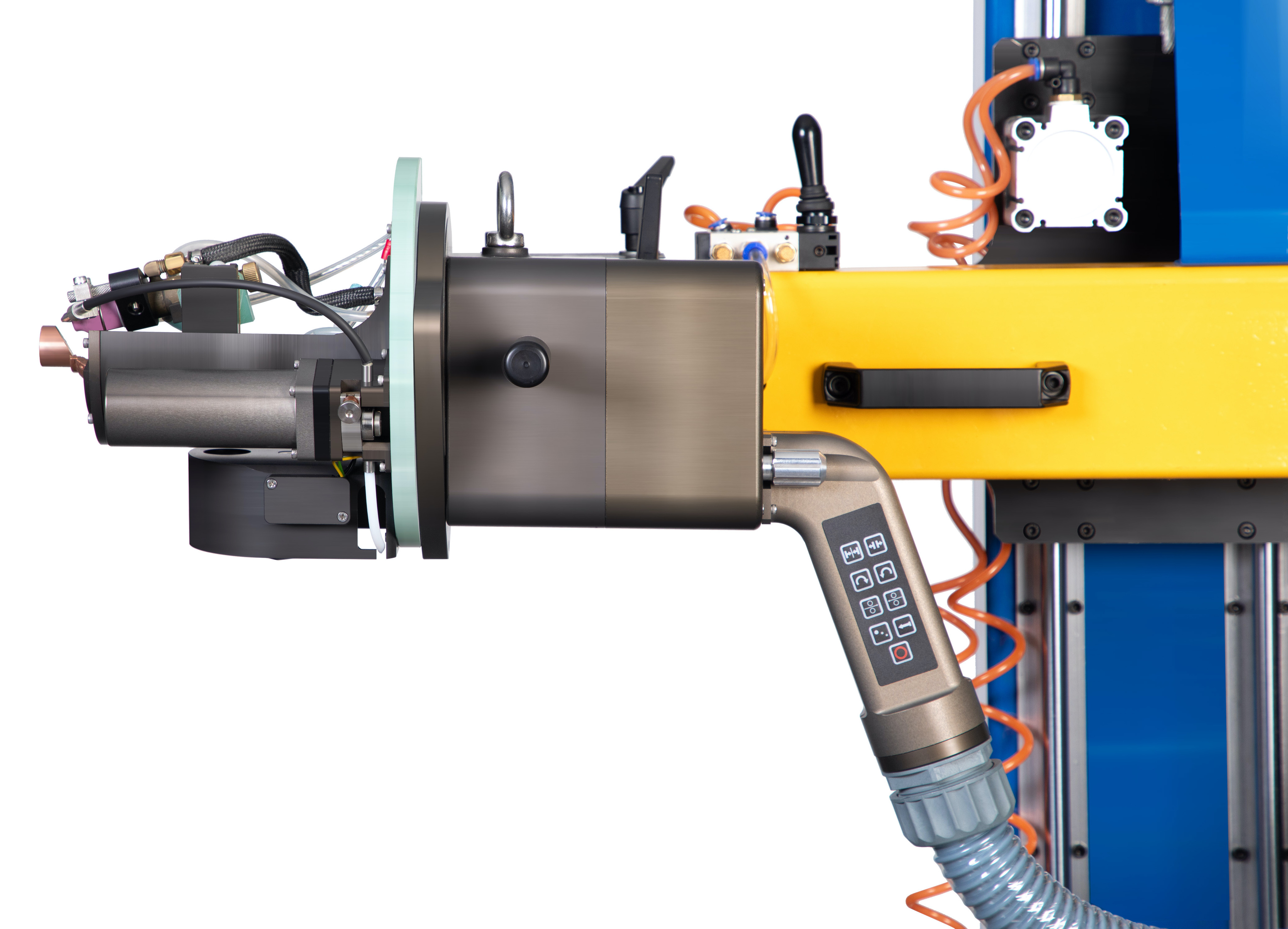

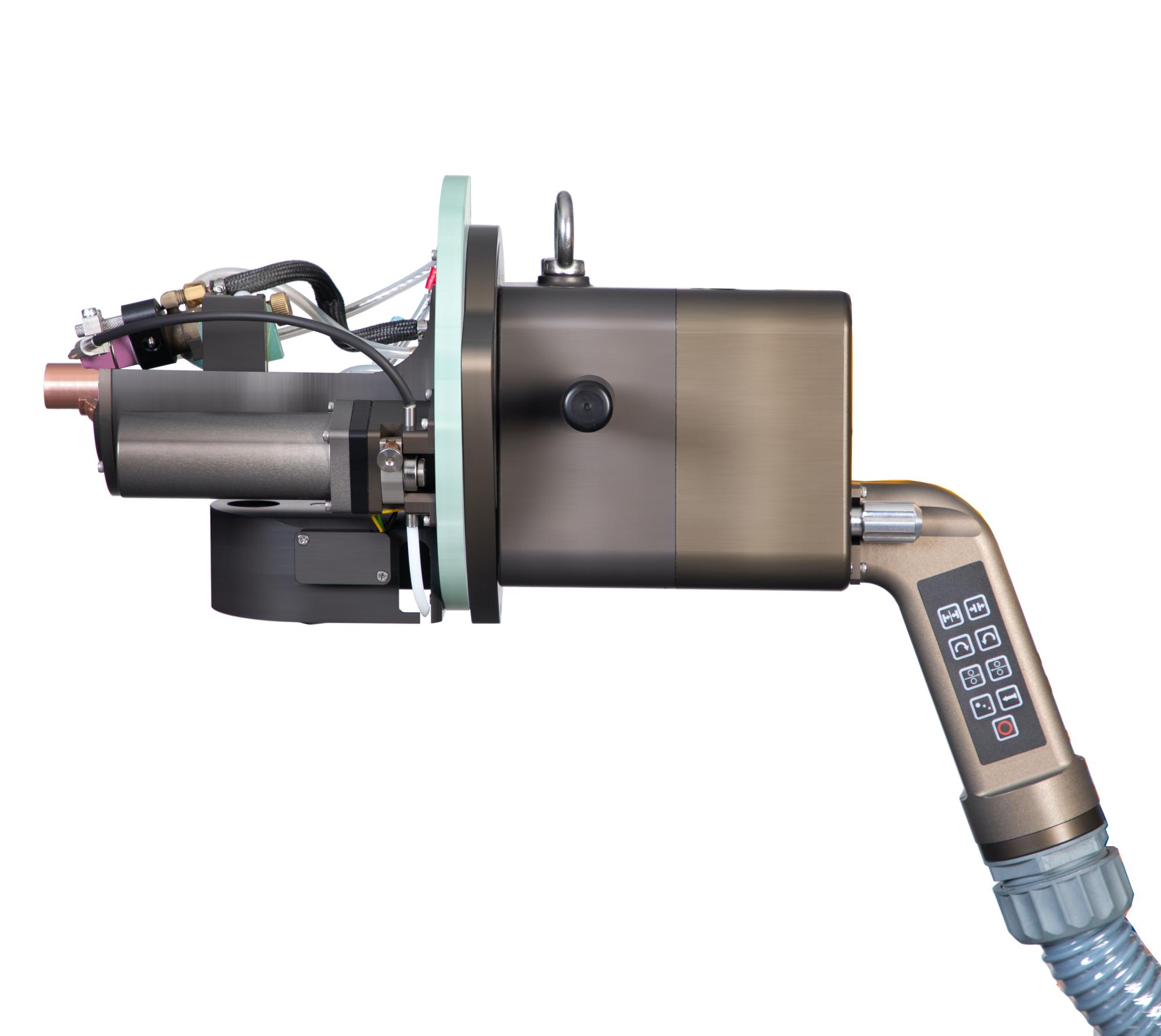

Сварочная головка ORTS-8 ORBIMAC выполняет автоматическую сварку TIG на заподлицо или слегка выступающие трубы диаметром от 8 до 32 мм. Головка ORTS-8 позиционируется по внутреннему диаметру трубы с помощью разжимной цанги и давления воздуха, также имеется возможность подвеса на балансир и мини колонну.

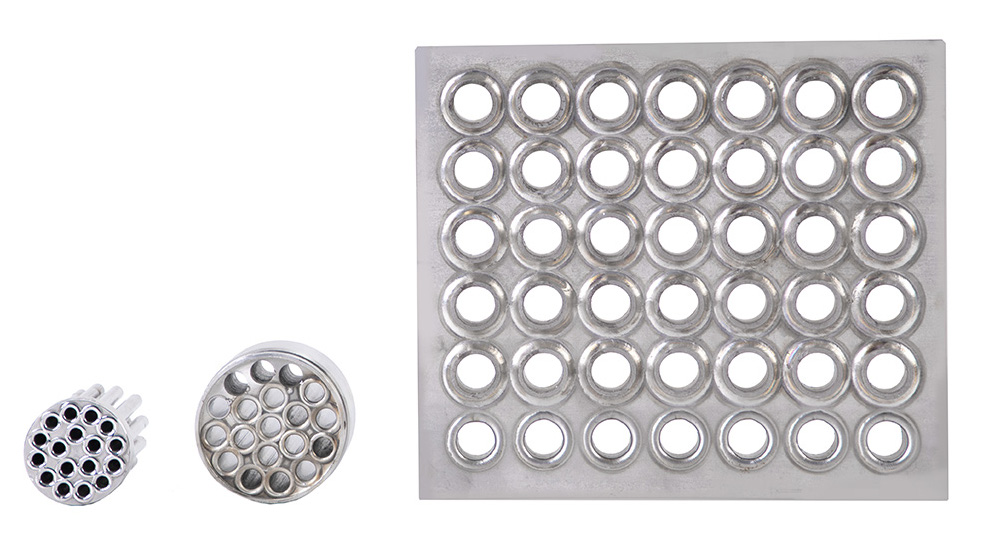

Орбитальная сварочная головка серии ORTS-8 предназначена для применения в химической промышленности, пищевой промышленности, для изготовления теплообменников, кондиционеров воздуха, бойлеров. Головка эффективно вваривает трубу в трубную доску с высочайшей точностью и отличным качеством сварных швов. Сварка может выполняться с подачей присадочной проволоки или без неё. Для подачи присадки орбитальная головка оснащена подающим механизмом и катушкой с проволокой D100 весом 1 кг. Сварка узлов может осуществляться под углами от 0° до 30°, как в горизонтальном, так и в вертикальном положениях, скорость сварки 0,4 - 7,3 об/мин.
Преимущества сварочной головки ORTS-8, ORBIMAC
- Сварка с подачей или без подачи проволоки TIG, импульсная сварка.
- Непрерывное вращение головки без поворота кабеля.
- Расширяемый пневматический зажим для легкого позиционирования.
- Наличие кольца для подвеса на балансир.
- Типы материалов - углеродистая, нержавеющая сталь и другие сплавы.
Технические характеристики сварочной головки ORTS-8, ORBIMAC
| Свариваемые материалы | Углеродистая и нержавеющая сталь, титановые и другие сплавы |
| Диапазон скоростей | 0.4～7.3 об/мин |
| Диаметр проволоки | 0.8 / 1.0 мм |
| Диаметр свариваемых труб | 8 - 32 мм |
| Угол сварки | 0° - 30° |
| Защитный газ | Аргон |
| Охлаждение | Жидкостное |
| Максимальная скорость подачи проволоки | 300 мм/мин |
| Максимальный сварочный ток при макс. рабочем цикле | 300А - 60% |
| Вес | 13 кг |
| Габариты | 402 х 203& х 303 мм |
Сварочный источник с контроллером и блоком охлаждения ORP 400, ORBIMAC
Моноблочный сварочный источник ORP 400 с встроенным контроллером и блоком жидкостного охлаждения для применения с орбитальными сварочными головками закрытого и открытого типа.
- Интуитивное управление через сенсорный 7" дисплей
- Автоматическая настройка параметров сварки по диаметру и толщине труб
- Простое сохранение и вывод до 100 программ сварки
- Поддержка функций AVC и OSC
- Передача данных параметров и программ сварки через интерфейс USB
- Возможно обновление программного обеспечения
- Встроенный блок жидкостного охлаждения для работы с кабелем длиной до 40 метров
Технические характеристики источника ORP 400, ORBIMAC
| Модель | ORP 400 |
| Сварочный инвертор | EWM |
| Сварочный ток | Постоянный |
| Сила тока | 5-400 А |
| Напряжение холостого хода | 73 В |
| Сеть питания | 1 х 380 В ± 10%, 50/60 Гц |
| ПВ при 20ºС | 400А: 60% / 310А: 100% |
| Жидкостное охлаждение | Встроенное ≥ 500мл/мин |
| Мощность | 13,2 кВт |
| PLC контроллер | SIEMENS |
| Ячеек памяти | 100 программ |
| Дисплей | Сенсорный 7" |
| Габаритные размеры | 1080 х 445 х 990 мм |
| Вес контроллера | 90 кг |
| Степень защиты | F/IP21 |
