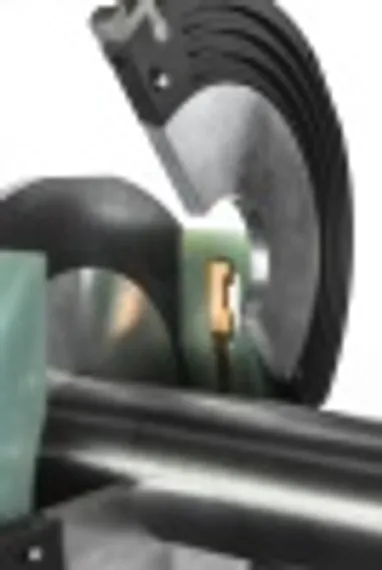

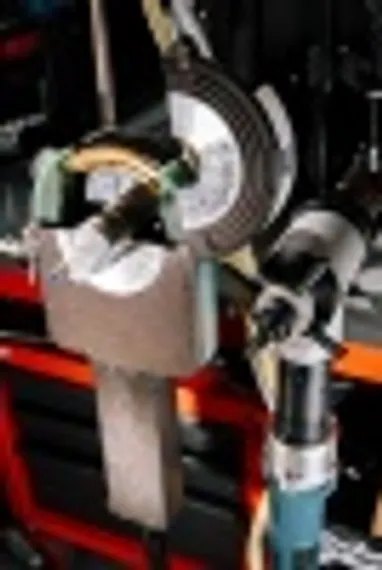

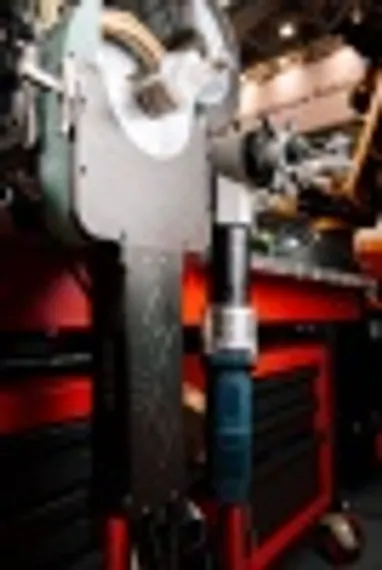

Установки автоматической орбитальной сварки труб серии ORC - это орбитальные сварочные головки с закрытой газовой камерой для сварки плавлением (GTAW). Идеальное решение для сварки труб в пищевой, молочной, фармацевтической, биотехнологической, химической и полупроводниковой промышленности и во всех областях применения, где пространство очень ограничено.
Сваривает такие материалы, как нержавеющая сталь, титан, хастеллой и другие высоколегированные сплавы. Сварка осуществляется методом TIG без присадочной проволоки - методом оплавления. Подача защитного газа в закрытую камеру позволяет полностью исключить негативного влияние атмосферы на качество сварки. Во время сварки сварочная головка остается неподвижной, вращается по орбите вокруг трубы только ротор с закреплённым на нём электродом под углом 90.
Преимущества сварочных головок ORC, ORBIMAC
- Компактная конструкция для использования в местах ограниченного доступа.
- Высококачественная сварка тонкостенных труб толщиной до 3 мм.
- Закрытая газовая камера обеспечивает максимальную защиту сварочного шва и предотвращает появление цветов побежалости.
- Встроенное жидкостное охлаждение позволяет работать на максимальных режимах.
- Безлюфтовая зубчатая передача для стабильного вращения даже при высоких температурах.

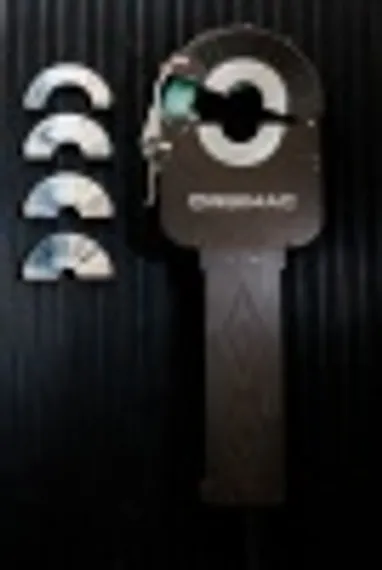

- Комплекты зажимных колец для закрытой головки ORC выполнены из алюминиевого сплава.
- Встроенный пульт управления на рукоятке.
- Система диэлектрической защиты от высокочастотных импульсов.
- Система быстрой смены зажимных колец.

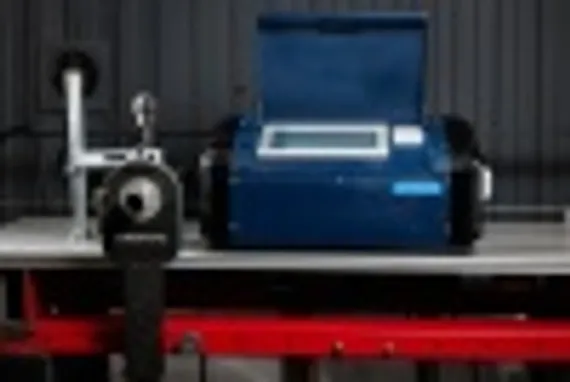

Комплектация оборудования:
- Сварочная головка ORC.
- Комплекты зажимных колец для закрытой головки ORC (опция).
- Источник питания ORP 200 с встроенным контроллером и блоком жидкостного охлаждения.
- Паспорт (руководство по эксплуатации).
- Кейс для транспортировки.
Технические характеристики сварочных головок ORC, ORBIMAC
| Модель головки | ORC-40 | ORC-80 | ORC-118 | ORC-170 |
| Свариваемые материалы | Углеродистая сталь, нержавеющая сталь, титановые и другие сплавы | |||
| Сварочный защитный газ | Аргон | |||
| Диаметр свариваемых труб, мм | 6,35 - 38,1 | 19,05 – 76,2 | 38,1 - 114,3 | 50,8 - 165,2 |
| Максимальная толщина стенки, мм | 3 | 3 | 3 | 3 |
| Скорость вращения электрода, об/мин | 0,3 - 6 | 0,2657 - 5,31 | 0,194 - 3,87 | 0,123 - 0,246 |
| Охлаждение | Жидкостное | |||
| Вес головки, кг | 3,5 | 5 | 6,5 | 10,5 |
| Габаритные размеры (ДхШхВ), мм | 379 х 100 х 41,5 | 438 х 155 х 44 | 503 х 195 х 54 | 620 х 319 х 64 |

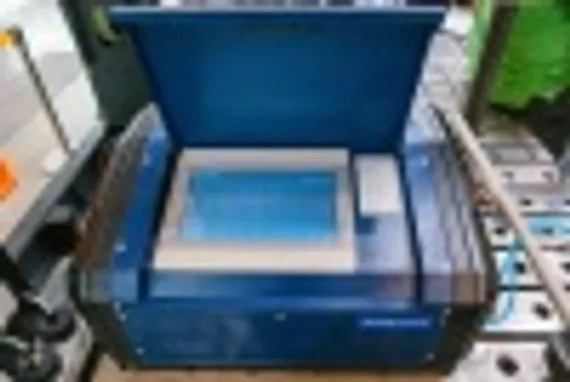

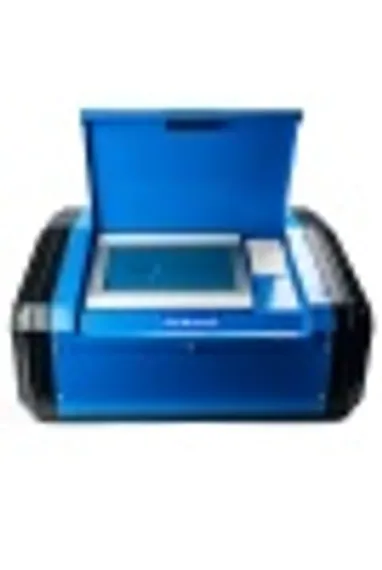

Сварочный источник с контроллером и блоком охлаждения ORP 200, ORBIMAC
Моноблочный сварочный источник ORP 200 с встроенным контроллером и блоком жидкостного охлаждения для применения с орбитальными сварочными головками закрытого типа.
- Интуитивное управление через сенсорный 10" дисплей
- Автоматическая настройка параметров сварки по диаметру и толщине труб
- Простое сохранение и вывод до 100 программ сварки
- Передача данных параметров и программ сварки через интерфейс USB
- Возможно обновление программного обеспечения
- Встроенный блок жидкостного охлаждения
- Встроенный термопринтер для вывода результатов сварки
- Компактный и лёгкий, массой всего 18 кг
Технические характеристики источника ORP 200, ORBIMAC
| Модель | ORP 200 |
| Сварочный инвертор (аналог) | EWM |
| Сварочный ток | Постоянный |
| Сила тока | 5-200 А |
| Напряжение холостого хода | 65 В |
| Сеть питания | 1 х 220 В ± 10%, 50/60 Гц |
| ПВ при 20ºС | 200 А: 60%, 155 А: 100% |
| Жидкостное охлаждение | Встроенное ≥ 500мл/мин |
| Мощность | 4,5 кВт |
| PLC контроллер | SIEMENS |
| Ячеек памяти | 100 программ |
| Принтер | Встроенный для термобумаги |
| Дисплей | Сенсорный 10" |
| Габаритные размеры | 568 х 312 х 370 мм |
| Вес контроллера | 18 кг |
| Степень защиты | F/IP21 |
