Характеристики
Описание

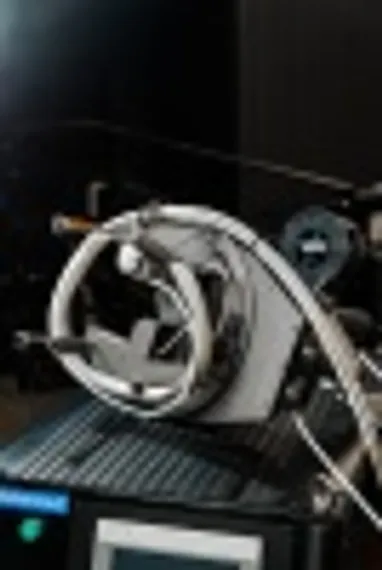

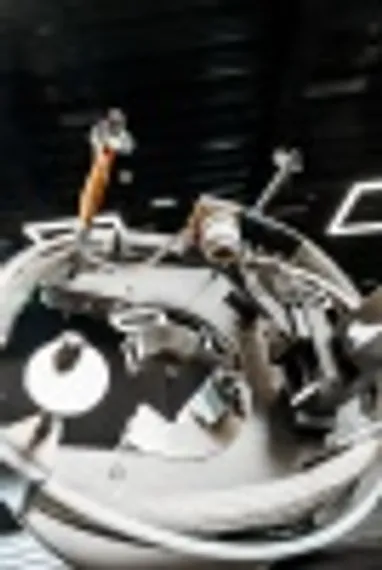

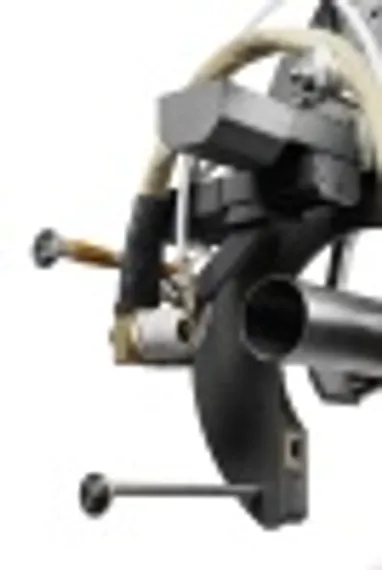

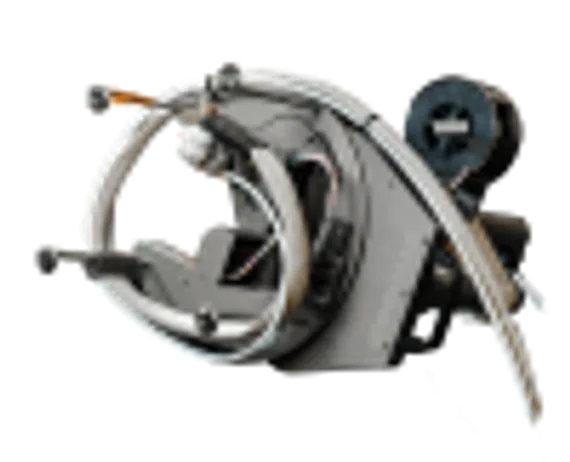

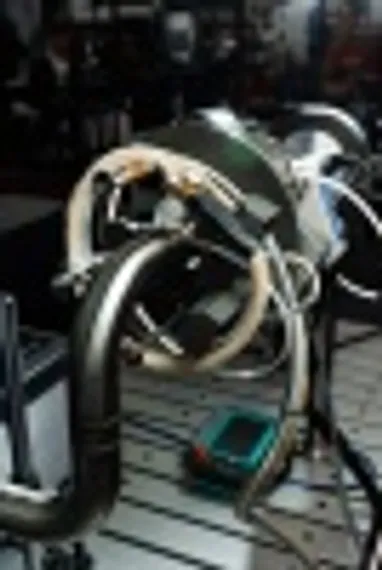

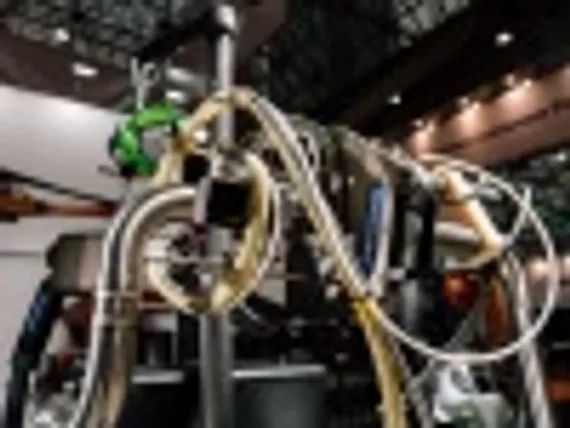

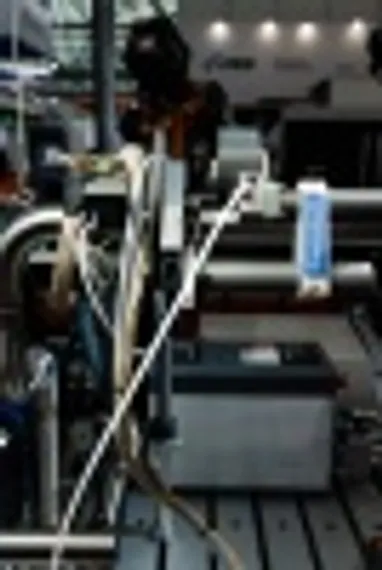

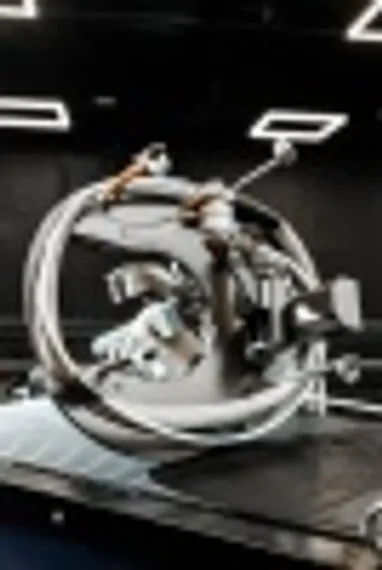

Установки автоматической орбитальной сварки труб серии ORO — это орбитальные сварочные головки открытого типа для сварки неповоротных стыков труб с подачей присадочной проволоки и функциями AVC (автоматическая регулировка длины дуги) и OSC (поперечные колебания горелки). Идеальное решение для сварки труб, калачей, фланцев и подходит для углеродистых, нержавеющих и высоколегированных материалов. Экономичные, простые в использовании, прочные сварочные головки, предназначенные для прецизионной орбитальной сварки.
Сварочная головка оснащена системой управления напряжением дуги AVC для для контроля высоты сварочной дуги, программируемыми колебаниями горелки OSC до 35 мм, а также прецизионной системой подачи проволоки. Все модели сварочных головок ORO работают по технологии GTAW (TIG) и подходят для труб с диаметром от 19 мм до 230 мм и толщиной стенки до 25 мм.
Преимущества сварочной головки ORO, ORBIMAC
- Применяется для сварки соединений типа: труба с трубой, труба с фланцем, труба с отводом и труба с арматурой.
- Программируемые функции контроля для многопроходной сварки: высоты горелки по напряжению на дуге AVC, колебания горелки OCS, позиционирования горелки TC и подачи проволоки WFC.
- Компактная конструкция для использования в местах ограниченного доступа.
- Встроенный блок подачи проволоки предотвращает перекручивания проволоки и улучшает позиционирование относительно вольфрамового электрода.
- Высококачественная сварка труб толщиной от 0,2 мм до 25,00 мм.
- Жидкостное охлаждение горелки позволяет работать на максимальных режимах.
- Безлюфтовая зубчатая передача для стабильного вращения даже при высоких температурах.
- Система диэлектрической защиты от высокочастотных импульсов.
Комплектация сварочной головки:
- Жидкостное охлаждение сварочной горелки.
- Система OSC поперечных колебаний сварочной горелки.
- Система AVC (АРНД) – автоматический контроль высоты сварочной дуги во время проведения сварки.
- Механизм подачи стандартных катушек с проволокой 1 кг.
- Комплект соединительных кабелей длиной 7,5 м.
Технические характеристики сварочных головок ORO, ORBIMAC
| Модель головки | ORO-76 | ORO-130 | ORO-180 | ORO-230 |
| Свариваемые материалы | Углеродистая и нержавеющая сталь, титан | |||
| Диаметр свариваемых труб | 19-65 мм | 32–127 мм | 50-165 мм | 120-230 мм |
| Охлаждение | Жидкостное | |||
| Вес головки, кг | 6 | 12 | 20 | 26 |

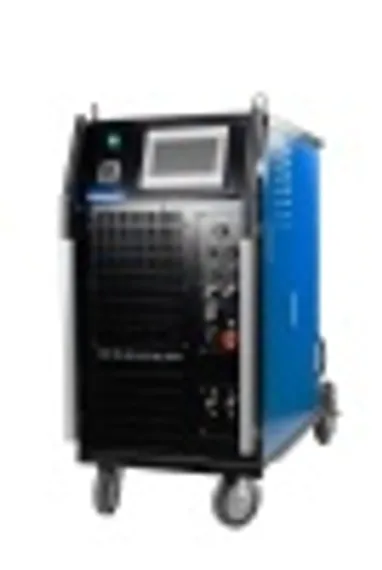

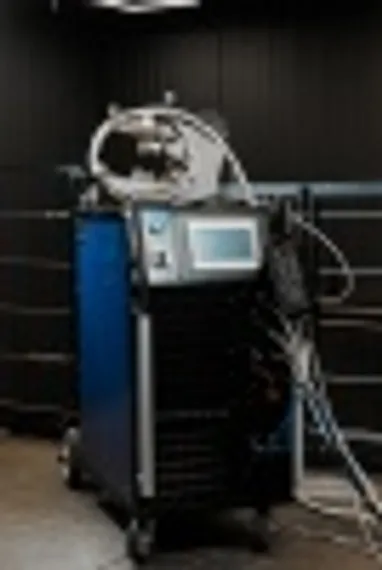

Сварочный источник с контроллером и блоком охлаждения ORP 400, ORBIMAC
Моноблочный сварочный источник ORP 400 с встроенным контроллером и блоком жидкостного охлаждения для применения с орбитальными сварочными головками закрытого и открытого типа.
- Интуитивное управление через сенсорный 7" дисплей
- Автоматическая настройка параметров сварки по диаметру и толщине труб
- Простое сохранение и вывод до 100 программ сварки
- Поддержка функций AVC и OSC
- Передача данных параметров и программ сварки через интерфейс USB
- Возможно обновление программного обеспечения
- Встроенный блок жидкостного охлаждения для работы с кабелем длиной до 40 метров
Технические характеристики источника ORP 400, ORBIMAC
| Модель | ORP 400 |
| Сварочный инвертор | EWM |
| Сварочный ток | Постоянный |
| Сила тока | 5-400 А |
| Напряжение холостого хода | 73 В |
| Сеть питания | 1 х 380 В ± 10%, 50/60 Гц |
| ПВ при 20ºС | 400А: 60% / 310А: 100% |
| Жидкостное охлаждение | Встроенное ≥ 500мл/мин |
| Мощность | 13,2 кВт |
| PLC контроллер | SIEMENS |
| Ячеек памяти | 100 программ |
| Дисплей | Сенсорный 7" |
| Габаритные размеры | 1080 х 445 х 990 мм |
| Вес контроллера | 90 кг |
| Степень защиты | F/IP21 |
