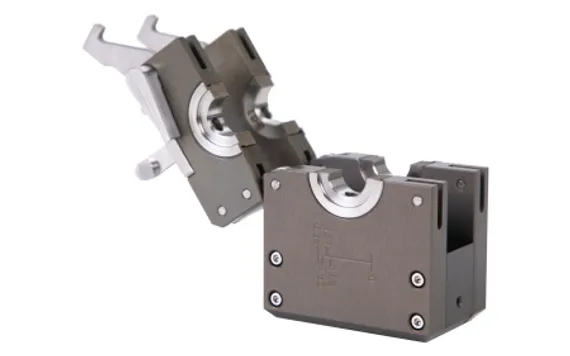

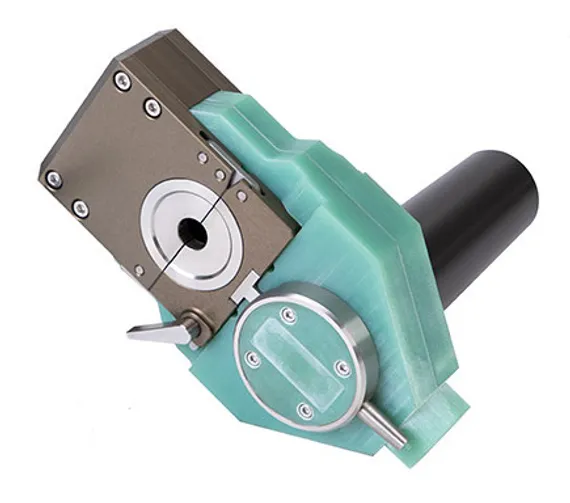

Орбитальные сварочные головки ORC серии H с закрытой газовой камерой для сварки плавлением (GTAW) микро-фитингов диаметром 3 - 25,4 мм. Сварочные головки могут использоваться для полупроводниковой, лабораторной, фармацевтической и космических отраслей промышленности.
Закрытые сварочные головки обеспечивают полную защиту инертным газом по всей окружности сварного шва (промышленное требование для производства сварных соединений для электрополированных труб и в гигиенических целях). Головка ORC серии H сваривает такие материалы, как углеродистая и нержавеющая сталь, титановые сплавы. Сварка осуществляется методом TIG без присадочной проволоки - оплавлением. Подача защитного газа в закрытую камеру позволяет полностью исключить негативного влияние атмосферы на качество сварки. Во время сварки сварочная головка остается неподвижной, вращается по орбите вокруг трубы только ротор с закреплённым на нём электродом под углом 90°.
Преимущества сварочных головок ORC серии H, ORBIMAC

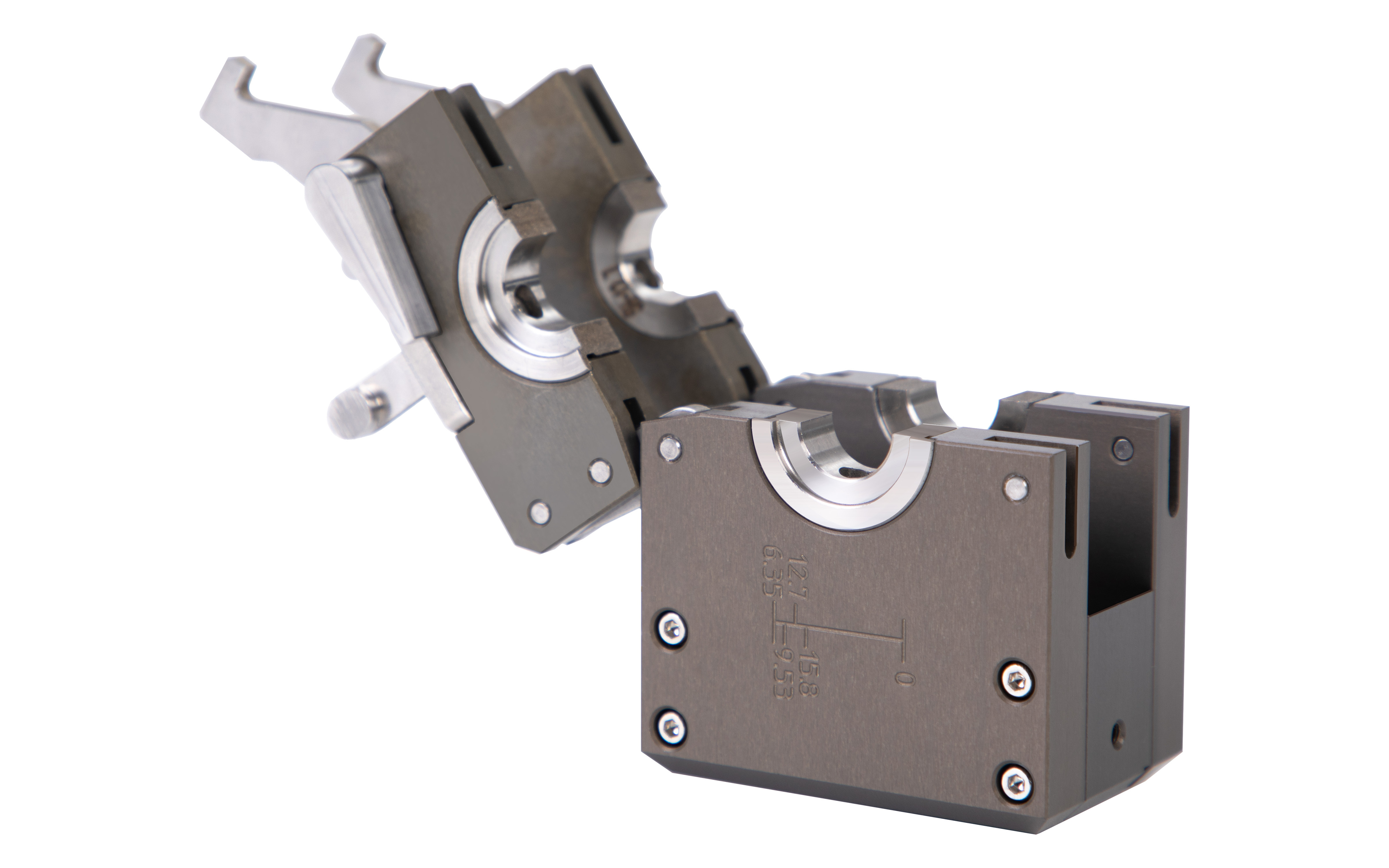

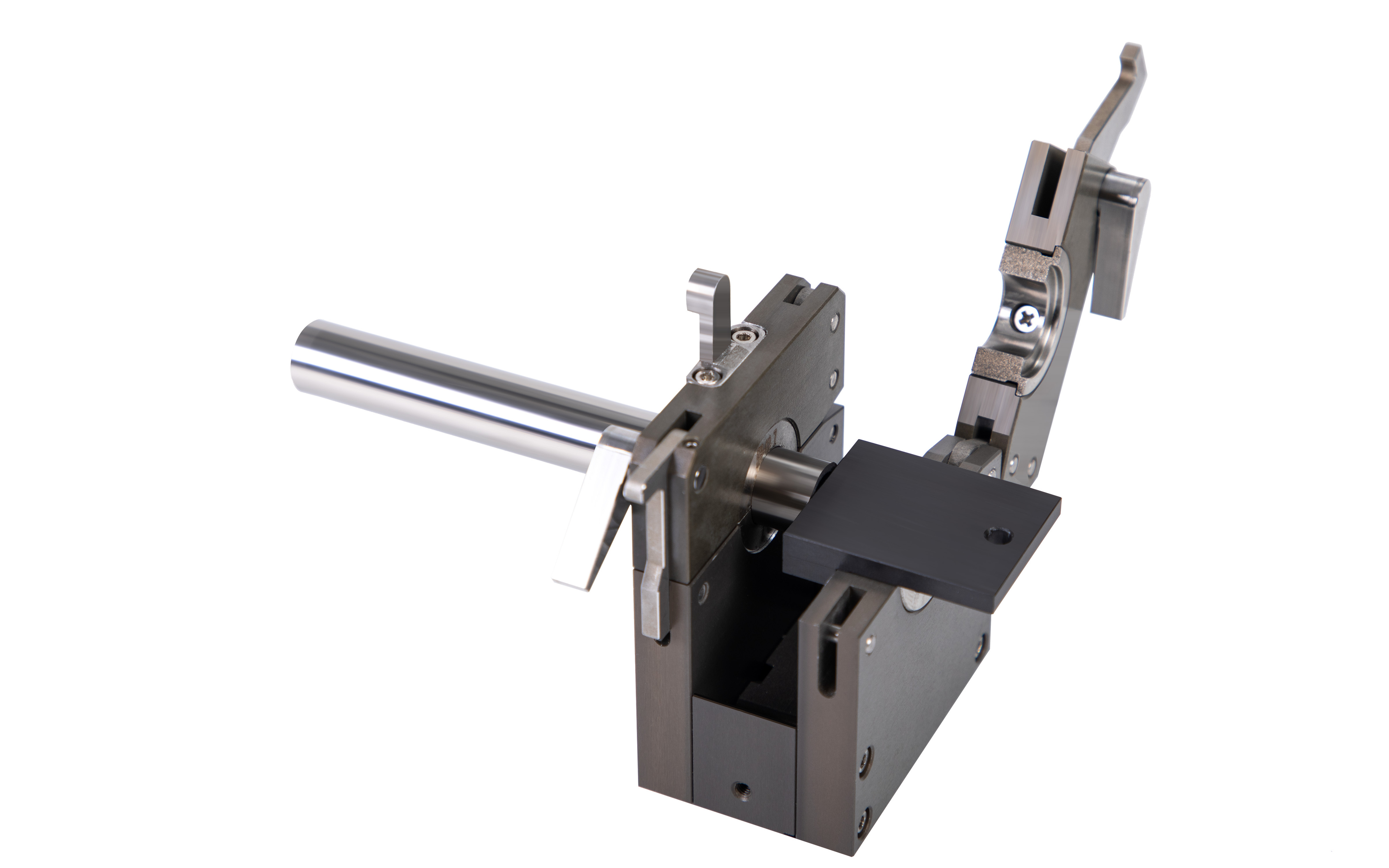

- Система быстрой замены зажима колец, просто закрепляются без каких-либо дополнительных инструментов.
- Внутренняя система водяного охлаждения.
- Узкая ширина этих головок делает ее идеальной для ограниченного зазора.
- Зажимные кольца доступны во всех диаметрах труб.
- Автоматическое программирование с вводом наружного диаметра трубы и толщиной стенки трубы.
Комплектация оборудования:
- Сварочная головка ORC серии H.
- Зажимные кольца для разных диаметров труб.
- Источник питания ORP 200 с встроенным контроллером, принтером и блоком жидкостного охлаждения.
- Паспорт (руководство по эксплуатации).
- Кейс для транспортировки.
Технические характеристики сварочных головок ORC серии H, ORBIMAC
| Модель головки | ORC-5H | ORC-10H |
| Свариваемые материалы | Углеродистая сталь, нержавеющая сталь, титановые и другие сплавы | |
| Диаметр свариваемых труб, мм | 3 - 15,8 | 6,35 - 25,4 |
| Толщина стенки трубы, мм | 1,5 | 2 |
| Скорость вращения электрода, об/мин | 0,3 - 6 | 0,3 - 6 |
| Защитный сварочный газ | Аргон | |
| Охлаждение | Жидкостное | |
| Функционал кнопок на сварочной головке | 1. Запуск/остановка. 2. Движение по часовой стрелке/против часовой стрелки. 3. Продувка газа / плавное гашение дуги | |
| Габаритные размеры, мм | 150 х 70 х 155 | 160 х 100 х 170 |
| Вес головки, кг | 1,5 | 1,8 |
Сварочный источник с контроллером и блоком охлаждения ORP 200, ORBIMAC
Моноблочный сварочный источник ORP 200 с встроенным контроллером и блоком жидкостного охлаждения для применения с орбитальными сварочными головками закрытого типа.
- Интуитивное управление через сенсорный 10" дисплей
- Автоматическая настройка параметров сварки по диаметру и толщине труб
- Простое сохранение и вывод до 100 программ сварки
- Передача данных параметров и программ сварки через интерфейс USB
- Возможно обновление программного обеспечения
- Встроенный блок жидкостного охлаждения
- Встроенный термопринтер для вывода результатов сварки
- Компактный и лёгкий, массой всего 18 кг
Технические характеристики источника ORP 200, ORBIMAC
| Модель | ORP 200 |
| Сварочный инвертор (аналог) | EWM |
| Сварочный ток | Постоянный |
| Сила тока | 5-200 А |
| Напряжение холостого хода | 65 В |
| Сеть питания | 1 х 220 В ± 10%, 50/60 Гц |
| ПВ при 20ºС | 200 А: 60%, 155 А: 100% |
| Жидкостное охлаждение | Встроенное ≥ 500мл/мин |
| Мощность | 4,5 кВт |
| PLC контроллер | SIEMENS |
| Ячеек памяти | 100 программ |
| Принтер | Встроенный для термобумаги |
| Дисплей | Сенсорный 10" |
| Габаритные размеры | 568 х 312 х 370 мм |
| Вес контроллера | 18 кг |
| Степень защиты | F/IP21 |
