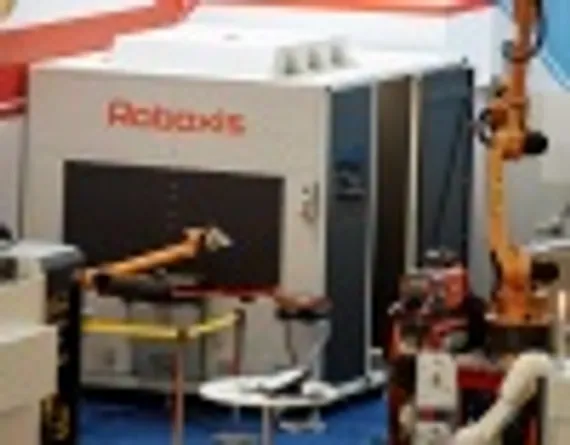

Компактная роботизированная сварочная ячейка для небольших сборок, которая представлена защитной кабиной с дверью, поворотным столом с электрическим приводом. Ячейка может быть оснащена сварочными, коллаборативными или другими промышленными роботами. Роботизированная ячейка "Robaxis" представляет собой защитную кабину с поворотным столом и тумбой для установки робота. Ячейка предназначена для проведения сварочных, шлифовальных, зачистных, слесарных работ с использование промышленных роботов. Защитная кабина предохраняет окружающих от производственного шума, сварочных брызг, искр при шлифовке, сварочного излучения.

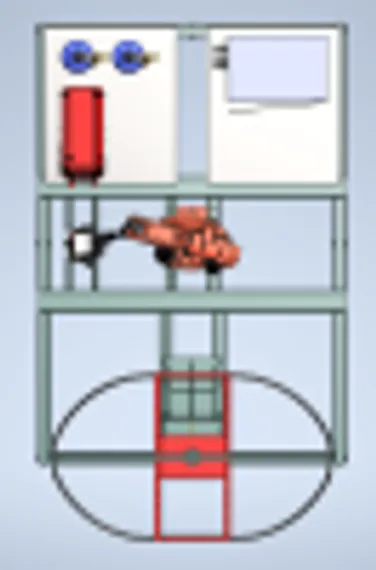

Специальный поворотный стол позволяет обеспечить двухстанционную работу. Внутри кабины размещается робот, который выполняет основную обработку изделия, с внешней стороны на второй половине стола в этот момент может выполняться сборка или дополнительная обработка другого изделия. Организация внутреннего пространства кабины позволяет кроме робота разместить за отдельной перегородкой источник сварки, контроллер робота, газовые баллоны и другие дополнительные принадлежности.
Преимущества ячейки ROBAXIS
- Высокий уровень автоматизации задач
- Компактность и экономичность
- Безопасность для обслуживающего персонала
- Низкие трудозатраты на установку ячейки
- Идеальное решение для сварки MIG/MAG
Конструктивные особенности ячейки ROBAXIS
Каркас из металического профиля обеспечивает жесткость конструкции. Съемные панели и поворотный стол позволяют перевозить кабину в разобранном виде и легко собирать на новом месте. Небольшой вес кабины позволяет перемещать кабину и в собранном виде с помощью погрузчика. Ножки помогают отрегулировать установку кабины на неровном полу. Высококачественное порошковое покрытие сварочной кабины обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
Поворотный стол разделен защитной перегородкой и позволяет организовать двухстанционную работу. Поверхность стола представлена чугунными пластинами с отверстиями 28 мм, в которые могут закрепляться зажимные устройства для сборки заготовки. Пластины могут сниматься для конфигурирования нужной рабочей поверхности. Специальное ограждение предотвращает опасное приближение человека в зону поворота рабочей поверхности.

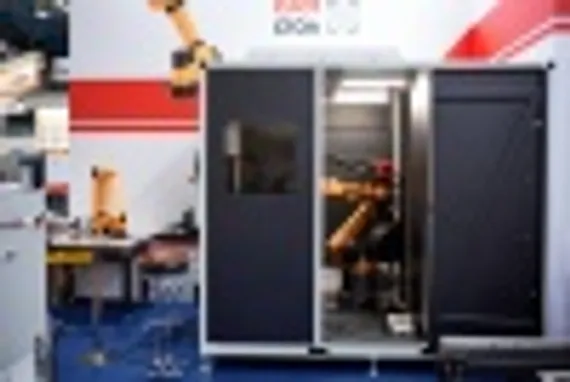

Полностью закрытый корпус кабины позволяется максимально уменьшить вредное воздействие сварки на обслуживающий персонал. Специальная вытяжка в крыше кабины позволяет подключить ее к общей системе вентиляции. Для доступа в кабину предусмотрена дверь, для наблюдения за процессом имеются два смотровых окна с защитными стеклами. На внешней стороне кабины расположен пульт управления, который позволяет вручную управлять работой поворотного стола. Пульт оснащен большой кнопкой Стоп для экстренной остановки. Также поворотный стол может автоматически управляться с помощью контроллера робота.
Технические характеристики ячейки ROBAXIS
| Время цикла | 2 x 180° |
| Смена станций, сек | около 5 |
| Максимальная грузоподъемность, кг | 250 на каждую станцию |
| Мощность привода, кВт | 0,7 |
| Максимальные размеры заготовок ВхШхГ, мм | 1200 x 1000 x 700 |
| Размеры кабины (ДхШхВ), мм | 2540 х 2200 х 2215 |
| Размеры ячейки с учетом поворотного стола (ДхШхВ), мм | 3159 х 2200 х 2443 |
| Диаметр поворотного стола, мм | 1240 |
| Вес кабины, кг | около 800 |
