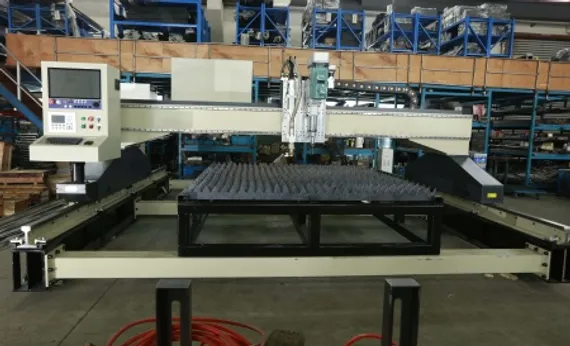

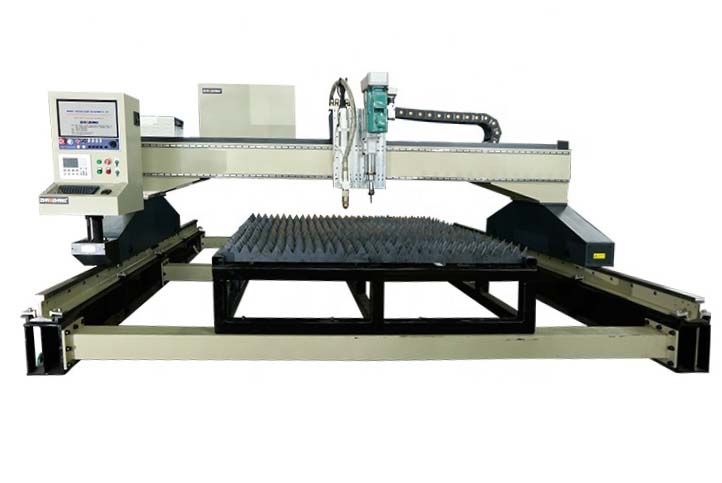

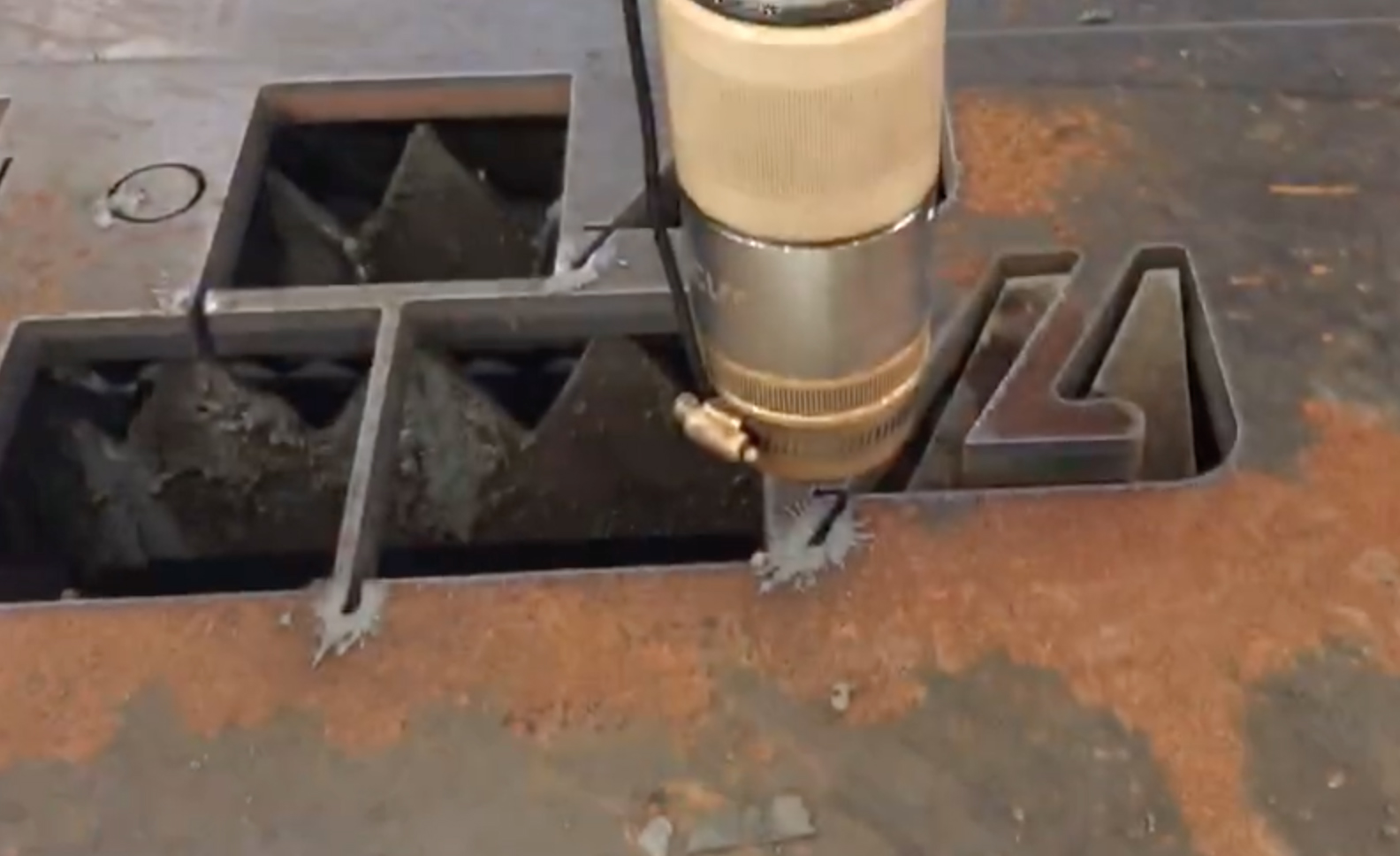

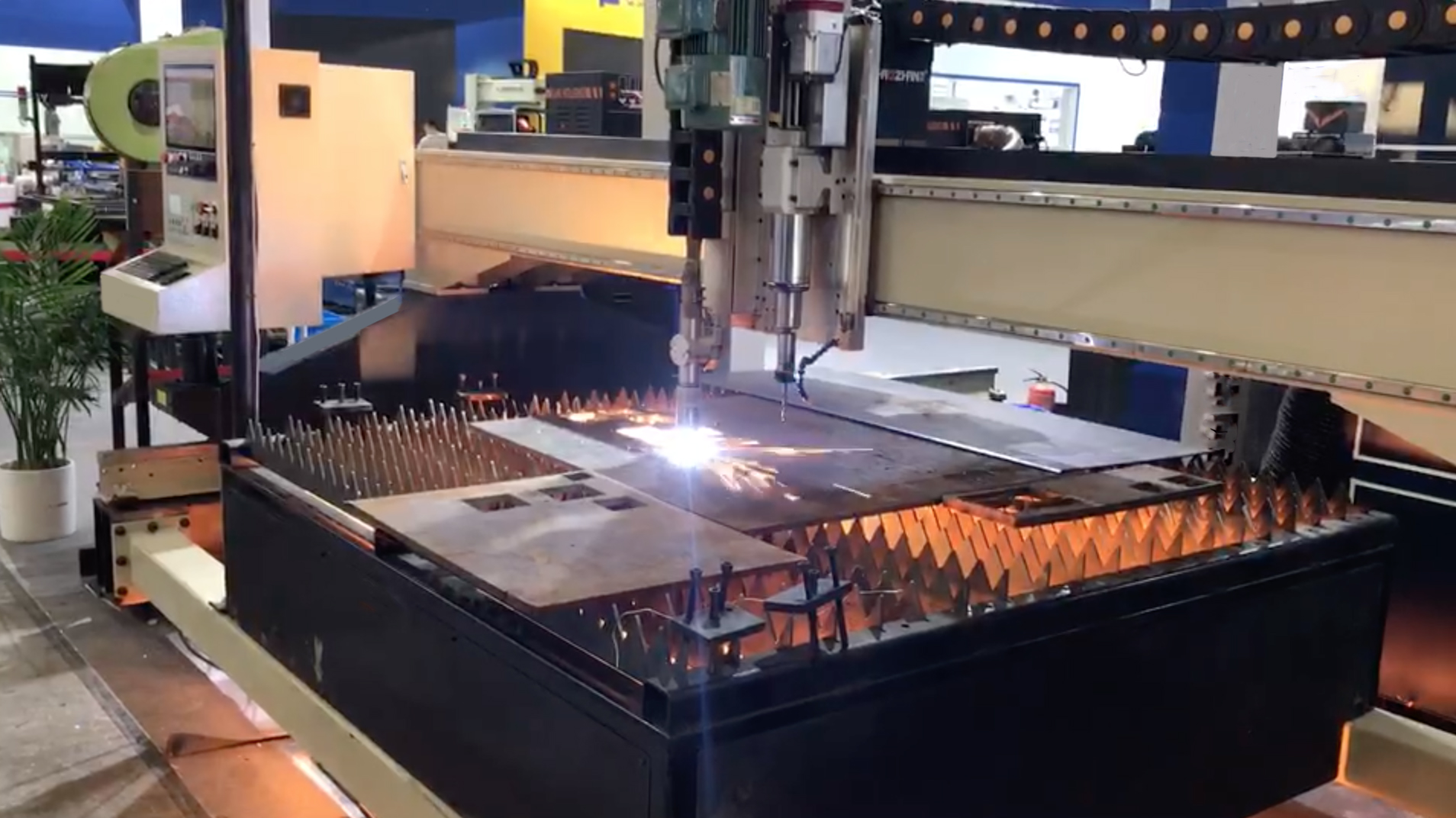

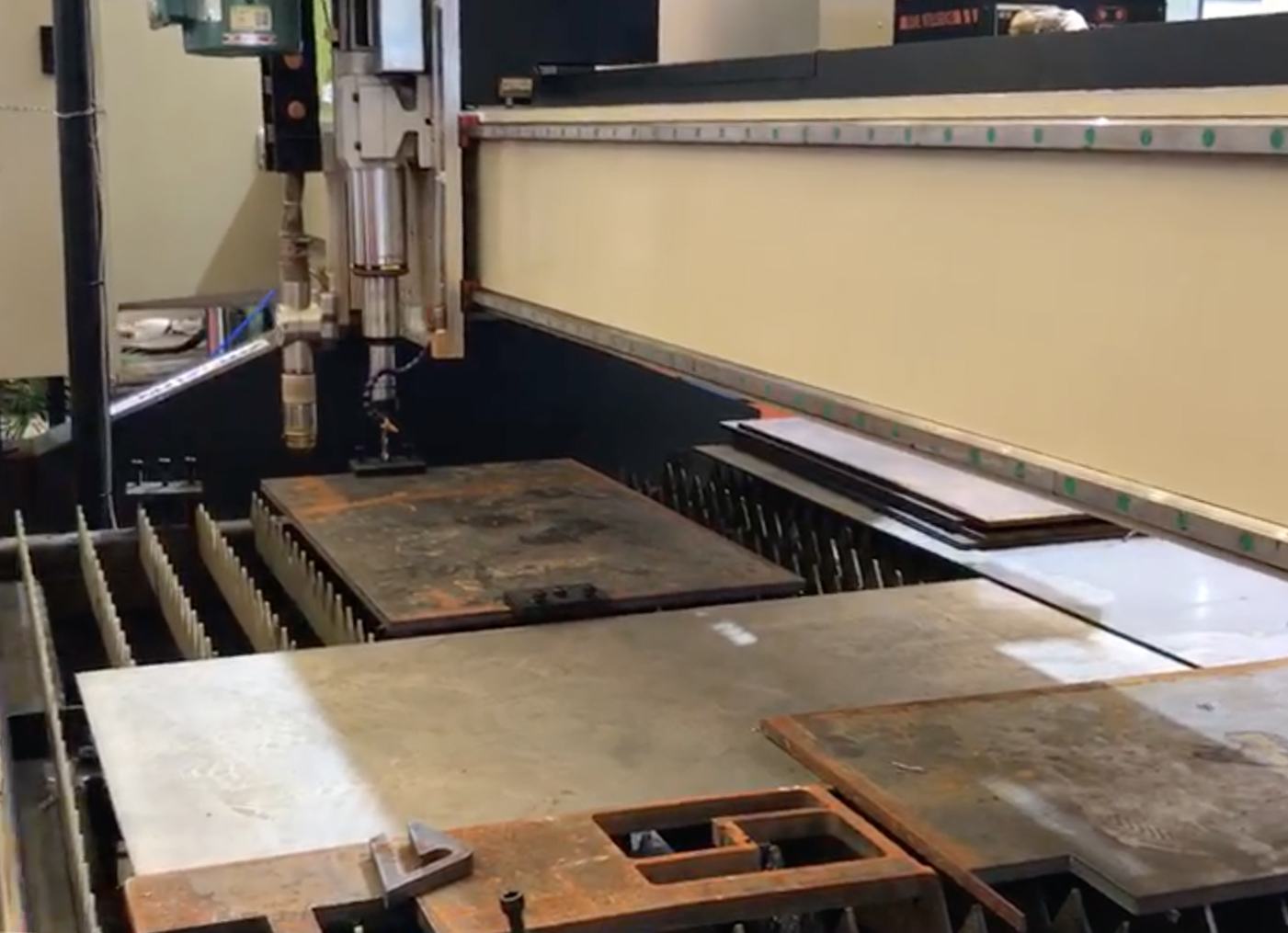

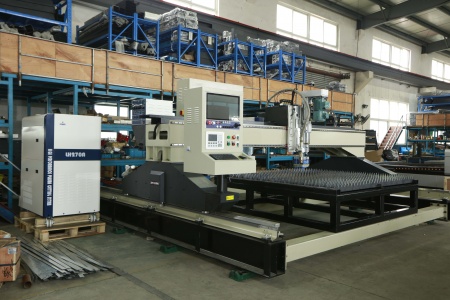

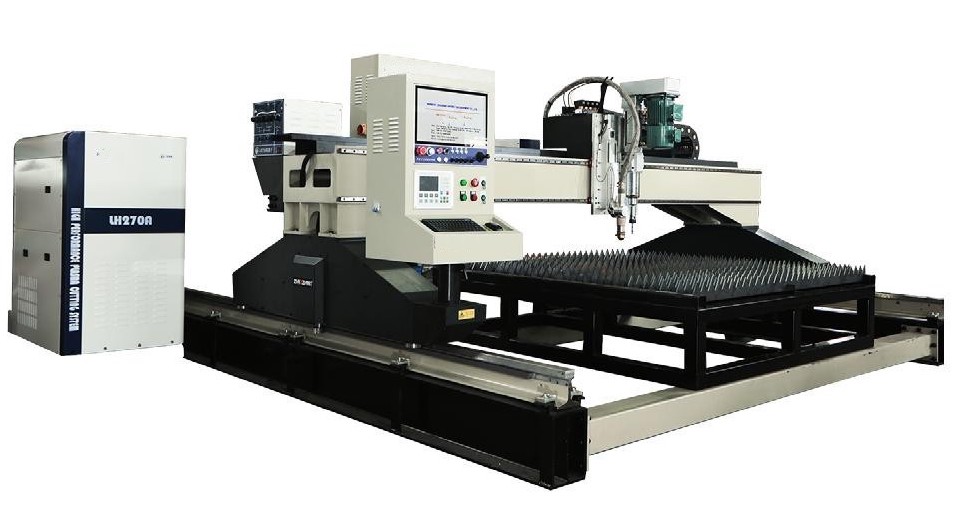

Промышленный станок для плазменной резки INCUT CNCUT-4012GS/5012GS/6012GS-HD предназначен для резки листовой стали площадью листа от 3300 х 9500 мм до 5300 х 9500 мм.
Машина может комплектоваться дополнительными суппортами для режущего инструмента для одновременной резки несколькими инструментами. Опционально INCUT CNCUT-4012GS может комплектоваться вытяжным столом любого размера по требованию заказчика, компрессором, осушителем и фильтрами тонкой очистки воздуха.
Технические характеристики машины INCUT СNС-4012GS-HD
| Модель | CNCUT-4012GS-HD | CNCUT-5012GS-HD | CNCUT-6012GS-HD |
| Эффективная длинна реза X*Y | 3300 х 9500 мм | 4300 х 9500 мм | 5300 х 9500 мм |
| Конфигурация привода | Двойной серво привод Panasonic 1000 Вт х 2 + 750 Вт + 400 Вт | ||

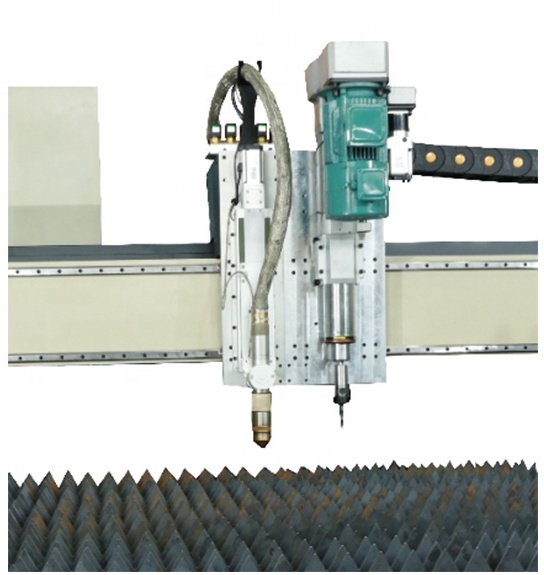

| Суппорты | Два автоматических суппорта, могут использоваться под плазменный или газовый резак, возможно добавление дополнительных суппортов | ||
| Контроль высоты | Автоматический контроль высоты горелки | ||
| Скорость работы | 15000 мм\мин | ||
| Питание | Однофазное AC 220В 4200Вт | ||
| Рабочая точность | ± 0.2 мм\м | ||
| Габаритный размеры ШхДхВ | 4700 х 1200 х 210 мм | 5700 х 1200 х 210 мм | 6700 х 1200 х 210 мм |
| Дополнительно | Высокоточный станок позволяет использовать его с высокоточными источниками Hypertherm XPR, поддерживает технологию True Hole |
Конструктивные особенности машины INCUT СNС-4012GS-HD
- Прочная конструкция благодаря высокой культуре производства позволяет добиться высокого качества резки портальной установки а система двустороннего привода продольной оси Y обеспечивает синхронное перемещение поперечной балки машины и отличные динамические характеристики продольного перемещения, а также исключает перекосы при движении портала.
- Максимально жесткая и тяжелая конструкция позволяет избавится от каких либо вибраций и колебаний при работе портальной машины.
- В комплект поставки входит лицензионное программное обеспечение для автоматизированного раскроя FASTCAM PRO. Программа устанавливается на ПК, имеет русскоязычный интерфейс, легка в освоении и использовании. Позволяет использовать чертежи из AUTOCAD, КОМПАС, SOLIDWORKS и других производителей программного обеспечения. Также по желанию клиента может быть установлена ЧПУ Hypertherm ProNest.
- Машина включает в себя функции как плазменной, так и газокислородной резки. Легкое переключение между газокислородной и плазменной резкой.
- Работа с портальной машиной не требует профессиональной подготовки кадров. Для обеспечения бесперебойной и эффективной эксплуатации оборудования, специалисты нашей компании проводят обучение работников, куда входит описание устройства и принципа работы на станке плазменной резки с ЧПУ.
- Ни для кого не секрет что больше воловины машины составляют ее комплектующие, на нашем станке используются лучшие серво приводы блоки управления на сегодняшний день от Японской компании Panasonic.
- Система ЧПУ цветным дисплеем и интерфейсом на русском языке. Библиотека шаблонов для использования, не прибегая к программному обеспечению для создания карт раскроя. - Система ЧПУ цветным дисплеем и интерфейсом на русском языке. Библиотека шаблонов для использования, не прибегая к программному обеспечению для создания карт раскроя.
| Шаговые двигатели | Редуктор | Зубчатая передача |
| Рельсы | Зубчатая рейка | Программное обеспечение FastCam |

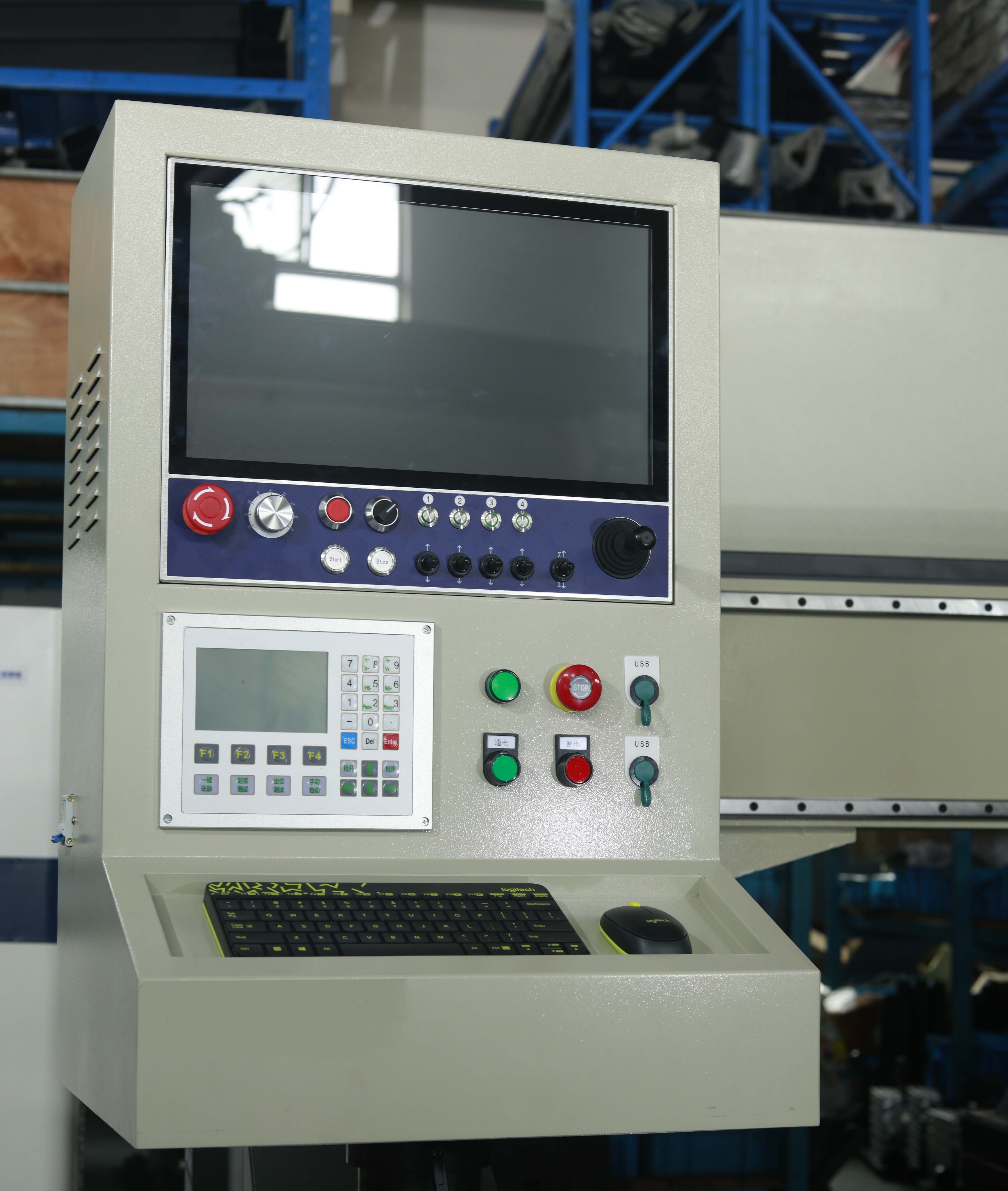

Устройство ЧПУ машины INCUT СNС-4012GS-HD
- Поддержка языков: английский, русский, китайский.
- Библиотека стандартных деталей: больше 40 стандартных заготовок с изменяемыми размерами и типами деталей (отверстие, деталь).
- Калибровка угла поворота детали относительно листа. Система может развернуть деталь (группу деталей) относительно листа. Достаточно указать две точки на кромке листа и вся система координат развернётся параллельно листу. Также можно вручную ввести угол поворота деталей.
- Функция раскладки деталей. Оператор, без участия инженера программиста, может размножить детали на ЧПУ, указав необходимое количество деталей и тип раскладки (матрица, шахматный порядок, ячейка).
- Возможность сохранения отработанных программ во внутренней памяти и USB накопителе. Возможность редактирования программ через текстовый редактор.
Описание G и M кодов
| Код | Функция | Код | Функция |
| G99 | Вращение Масштаб Зеркальное отражение (XY) | G00 | Быстрое перемещение |
| G92 | Установка координат | G01 | Линейная интерполяция |
| G91 | Относительная система координат | G02 | Круговая интерполяция по часовой стрелке |
| G90 | Абсолютная система координат | G03 | Круговая интерполяция против часовой |
| G20 | Английская система (в дюймах) | G04 | Программный останов (пауза) |
| G21 | Метрическая система (в миллиметрах) | M07 | Включение резки (плазма, газ) |
| G41 | Компенсация ширины реза слева | M08 | Выключение резки |
| G42 | Компенсация ширины реза справа | M02 | Конец программы |
| G40 | Отмена компенсации ширины реза |
- Программное обеспечение FastCAM на основе AutoCAD. Используется для вывода управляющей программы из файла формата DXF. Для оптимизации раскладки деталей используется модуль FastNest. Программное обеспечение может помочь пользователю выполнять различные чертежи сложных частей. Используя функции AutoCAD можно обработать чертеж в DXF файл, который автоматически делает код резки.
Дополнительная комплектация (опции) INCUT СNС-2580C-ST
Источники питания для плазменной резки (опция)
В качестве источников питания могут применяться следующие модели производства INTEGRAL: INCUT-120IGBT, INCUT-200HA, INCUT-125HA. Источники специально предназначены для работы с машинами термической резки с числовым программным управлением и роботами. Установки используются для резки углеродистой стали, легированной стали, цветных металлов и сплавов. Могут поставляться с различными плазмотронами Thermacut Max 200 и Hypertherm Max PRO 200.
Источники питания INTEGRAL имеют ряд преимуществ:
- Инверторный управляемый источник питания: малый объём, малая масса и экономия энергии.
- Функция нарастания тока: уменьшить ударное воздействие дуги и снизить износ расходных деталей плазмотрона.
- Датчики давления воздуха и давления воды позволяют эффективно защитить плазмотрон от сгорания.
- Все важные компоненты: модули IGBT, диоды, интегральные схемы, реле, регуляторы тока и напряжения используются от всемирно известных брендов с высокой надежностью - Omron, Semikron, Infinion (Siemens), Mitsubishi Electric, Molex.
- 100% рабочий цикл (при +40°C) подходит для длительной работы с большой нагрузкой, при высокой температуре и плохих условиях.
- Высокая степень защиты от воздействия факторов окружающей среды. Хорошая пыле- и влагозащищенность.
- В моделях INCUT-200HA, INCUT-125HA устройство высокочастотного зажигания пилотной дуги можно отделить от источника и установить непосредственно на портале, чтобы оно не мешало работе системы управления машины термической резки.
| Модель источника | INCUT-120IGBT | INCUT-125HA | INCUT-200HA |
| Напряжение питания | ~ 3×380 В ±15%, 50/60 Гц | ||
| Номинальная потребляемая мощность | 22,2 кВ-А | 24,1 кВ-А | 55,3 кВ-А |
| Номинальное выходное напряжение | 128 В | 125/130 В | 200 В |
| Номинальное напряжение холостого хода | 300 В | 320 В | 360 В |
| Номинальный потребляемый ток | 34 А | 36,6 А | 83,2 А |
| Номинальный ток резки | 120 А | 125 А | 200 А |
| Номинальный рабочий цикл | 100% (+40°C) | ||
| Диапазон регулировки тока резки | 30 - 120 А | 30 - 125 А | 40 - 200 А |
| Плазмообразующий газ | сжатый воздух | воздух/О2/H2 | |
| Давление воздуха | 0,45 - 0,6 МПа | 0,4 - 0,6 МПа | |
| Толщина качественной резки (низкоуглеродистая сталь) | 15 мм | 25 мм (600 мм/мин) | 32 мм (500 мм/мин) |
| Максимальная толщина резки (низкоуглеродистая сталь) | 45 мм | 32 мм | 32 мм |
| Режим охлаждения | воздушное | ||
| Размеры (Д × Ш× В ) | 695 × 320 × 580 мм | 670 × 320 × 600 мм | 850 х 410 х 880 мм |
| Масса источника питания | 52 кг | 49 кг | 106 кг |
| Степень защиты | IP21S | ||
| Класс изоляции | F |
Возможна комплектация источниками плазменной резки ведущих мировых производителей: HYPERTHERM, VICTOR (Termal Dynamic), Kjellberg.
Корпус модуля (1) представляет собой сварную металлоконструкцию с воздуховодом и клапанами, которые открывают секцию для вытяжки. Он разделён на 4 секции шириной по 760 мм каждая, отделённые друг от друга перегородками.
В корпус вставляются ванны (2), которые служат для сбора твёрдых отходов, возникающих в процессе термической резки металла. В каждую секцию корпуса вставляется по одной ванне. Ёмкие пылесборники позволяют реже чистить стол. Верхнюю часть модуля составляют пластины (4), вертикально вставленные в пазы рамы (3). Пластины служат непосредственно для размещения на них обрабатываемых листов. Вес стандартного стола 2000 х 3000 мм составляет 1500 кг. |
В корпус вставляются ванны (2), которые служат для сбора твёрдых отходов, возникающих в процессе термической резки металла. В каждую секцию корпуса вставляется по одной ванне. Ёмкие пылесборники позволяют реже чистить стол. Верхнюю часть модуля составляют пластины (4), вертикально вставленные в пазы рамы (3). Пластины служат непосредственно для размещения на них обрабатываемых листов. Вес стандартного стола 2000 х 3000 мм составляет 1500 кг. |
Компрессор B6800B/100 СТ5 (опция)
Компрессор FUBAG B6800B/100 СТ5 является надежным и многофункциональным оборудованием, предназначенным для подачи сжатого воздуха в пневмоинструмент. Конструкция проста в обслуживании, что сокращает временные затраты. Рассчитан на непрерывную работу в течении длительного времени. Звукопоглощающий корпус позволяет устанавливать прибор в непосредственной близости от потребителя.
Технические характеристики:
|
Технические характеристики:
|
Осушитель KRAFTMANN рефрижераторный KHD 36 (опция)
Осушители сжатого воздуха рефрижераторного типа KRAFTMANN серии KHD (Италия) показывают превосходные качества работы даже в случаях возникновения высоких значений температур окружающей среды и сжатого воздуха на входе. Очень эффективный и крайне компактный теплообменник в состоянии эффективно работать при достижении температуры окружающей среды до 45°С и температуры сжатого воздуха на входе в осушитель до 55°С, и обеспечивает низкое значение перепада давления сжатого воздуха между входом и выходом.
Технические характеристики:
|
Технические характеристики:
|
Требования к участку установки машины INCUT СNС-2580C-ST
1. Должно быть обеспечено свободное место для установки машины с бетонным полом согласно ГОСТ.
2. Требования к электропитанию:
- 3 × 380 В ± 10% / 50 Гц, 220 В ± 10% / 50 Гц
- Стабильность напряжения менее ± 5%
- Перекос фаз напряжения менее 2,5%
- Предлагается использовать стабилизатор напряжения.
- Примечание: сопротивление заземления ≤10
3. Требование давления сжатого воздуха (плазменная резка):
- Расход: 0,9 м3 / мин
- Давление газа: 8,3 кг/см2
- Температура точки росы не превышает
- Содержание масла ≤0.003 ppm твердых частиц ≤ 0.01микрон
- Рекомендуется использовать масляный компрессор, криогенный осушитель и фильтр тонкой очистки (система не может содержать компоненты ржавчины).
4. Рабочая температура: допускается от -10 °C до 45 °C
5. Влажность: < 90%, без конденсации
6. Размещение: хорошо вентилируемое помещение
