Характеристики
Описание

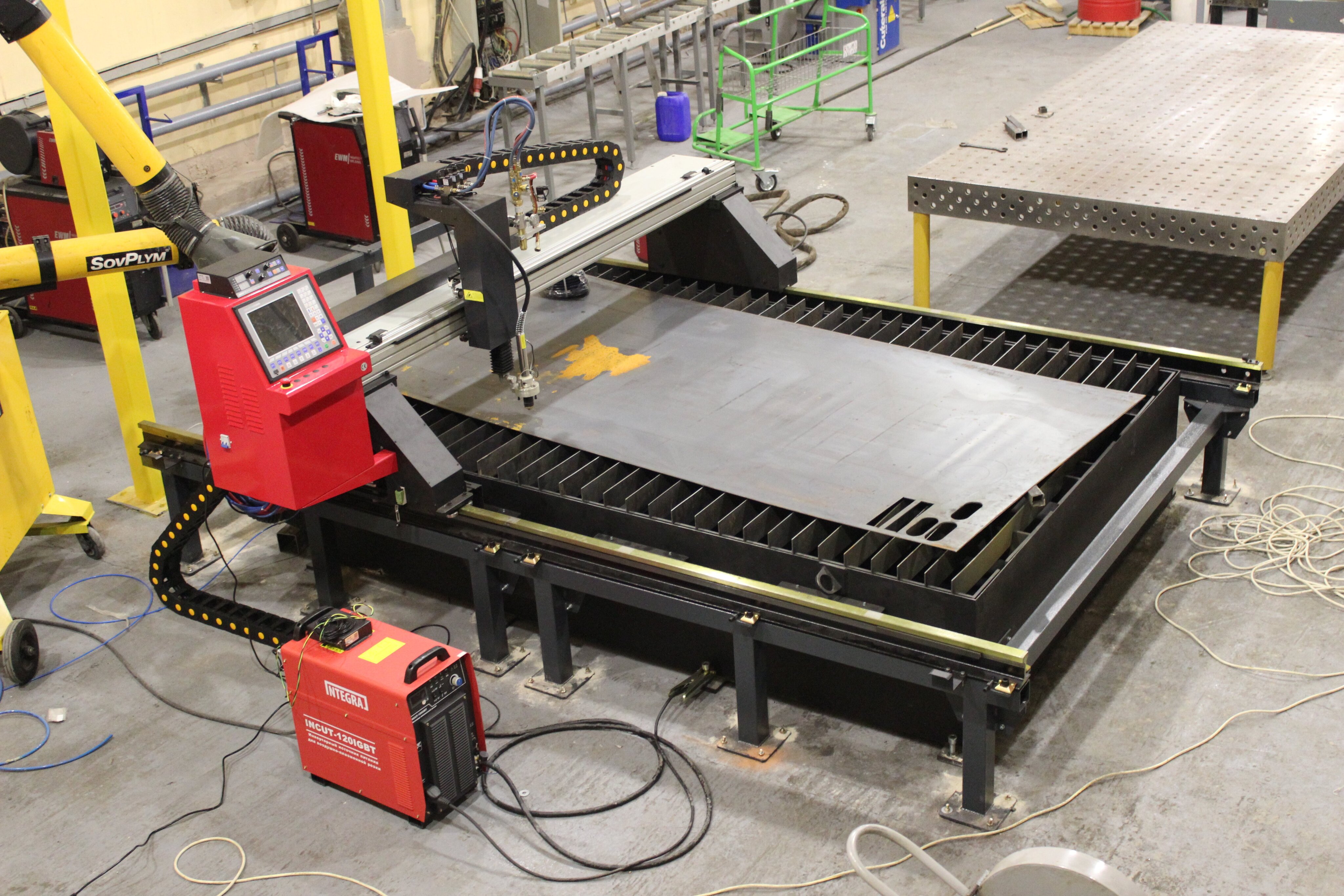

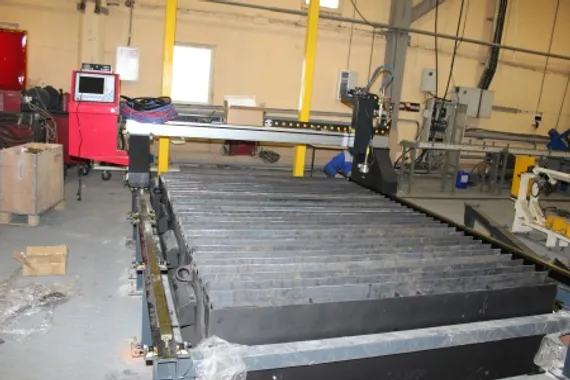

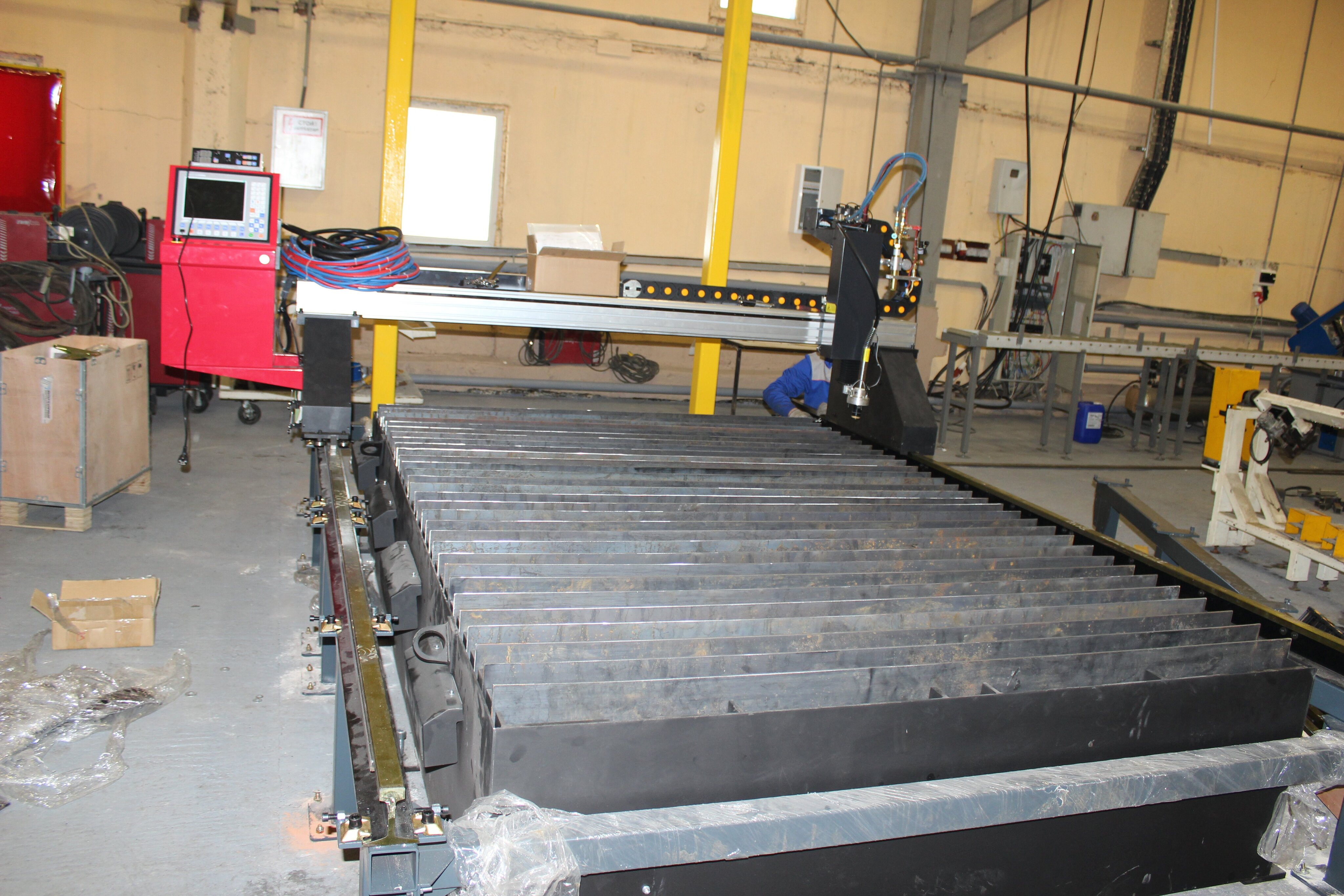

Стол для термической (плазменной) резки металла предназначен к использованию с автономными консольными машинами плазменной и газовой резки или портально-мостовыми станками с ЧПУ без собственного рабочего стола.
Вытяжной стол для резки металла выполняет несколько функций:
- Ровная рабочая поверхность для размещения металла, максимально исключающая деформацию заготовок.
- Удобный сбор отходов резки для дальнейшего удаления.

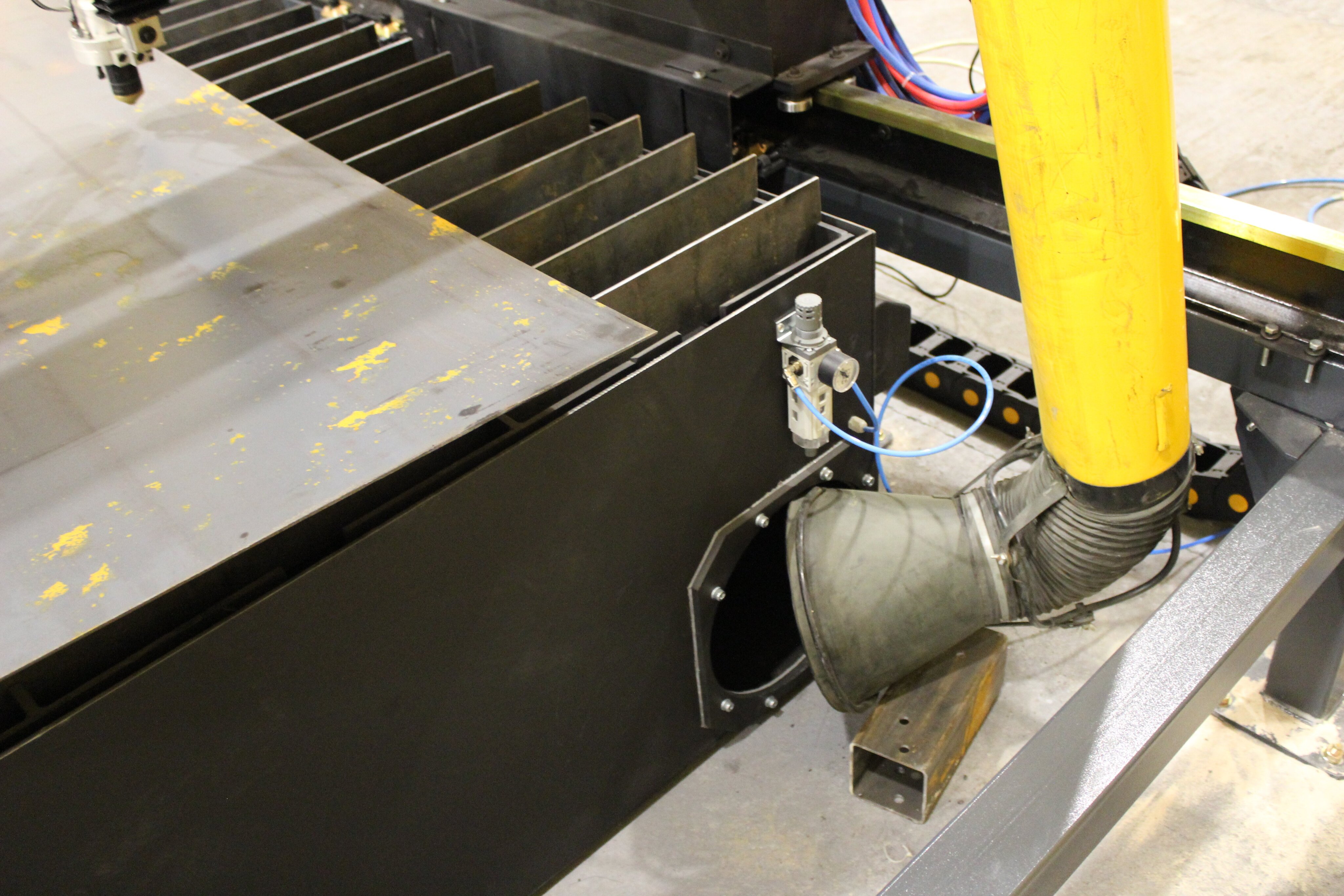

- Удаление дыма и пыли, которые образуются при плазменной резки.

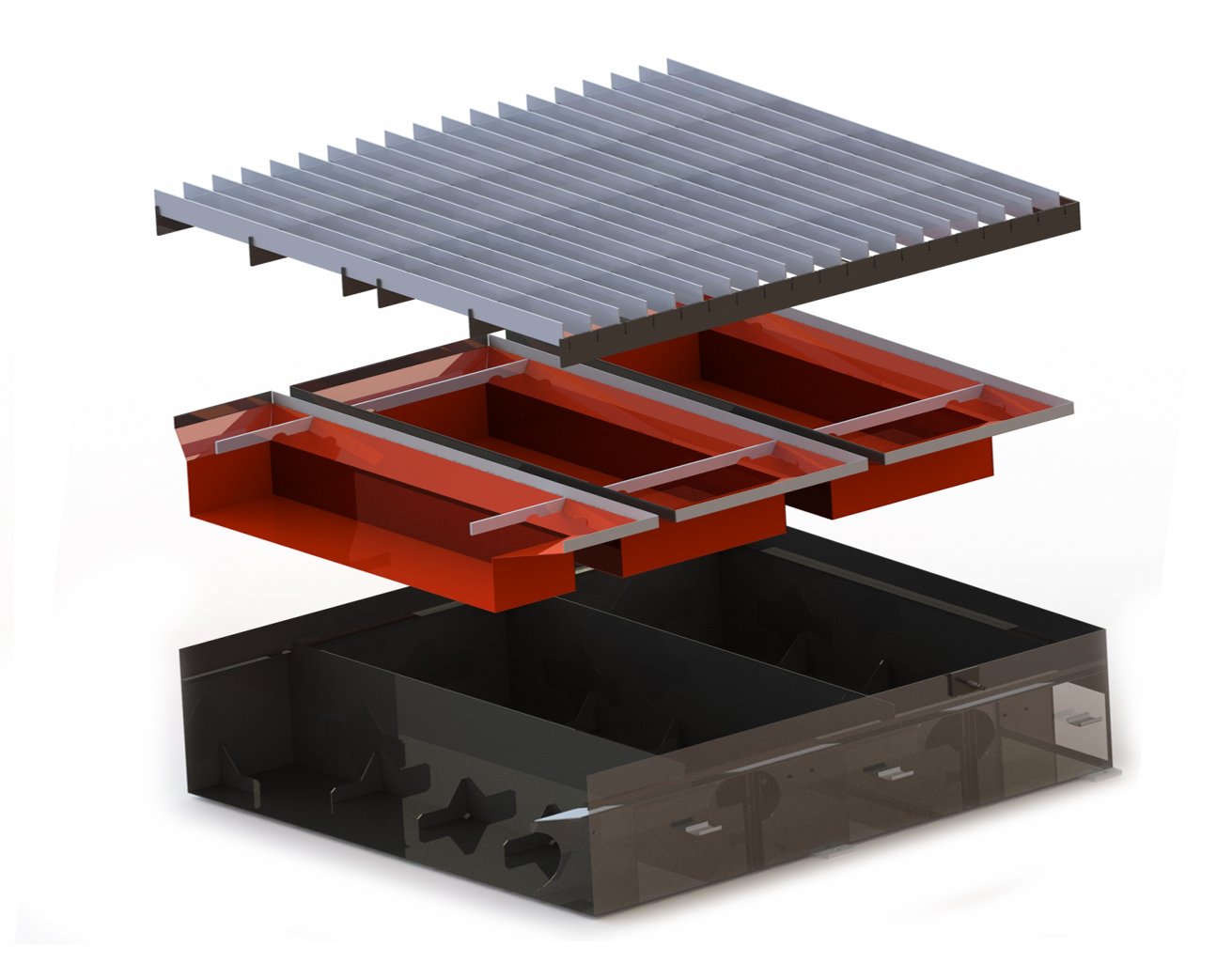

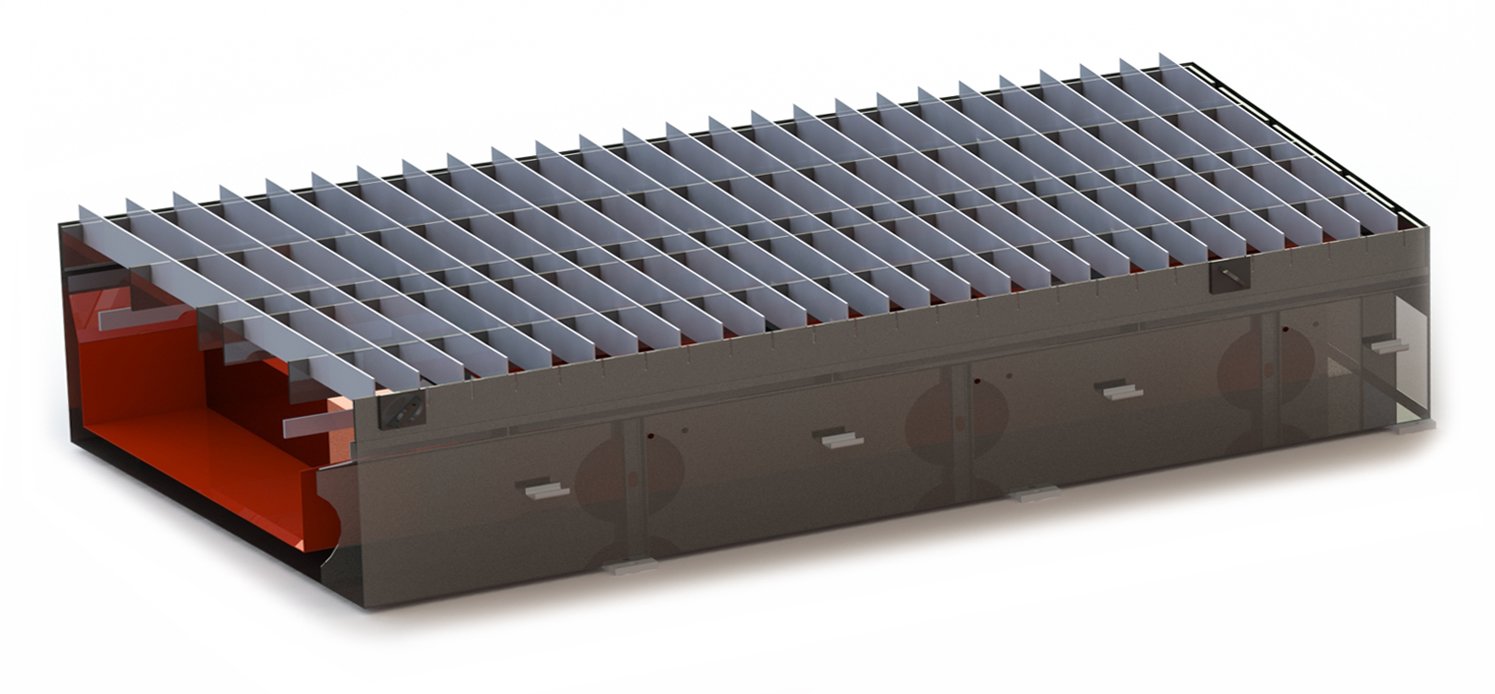

Корпус модуля (1) представляет собой сварную металлоконструкцию с воздуховодом и клапанами, которые открывают секцию для вытяжки. Он разделён на 4 секции шириной по 760 мм каждая, отделённые друг от друга перегородками.

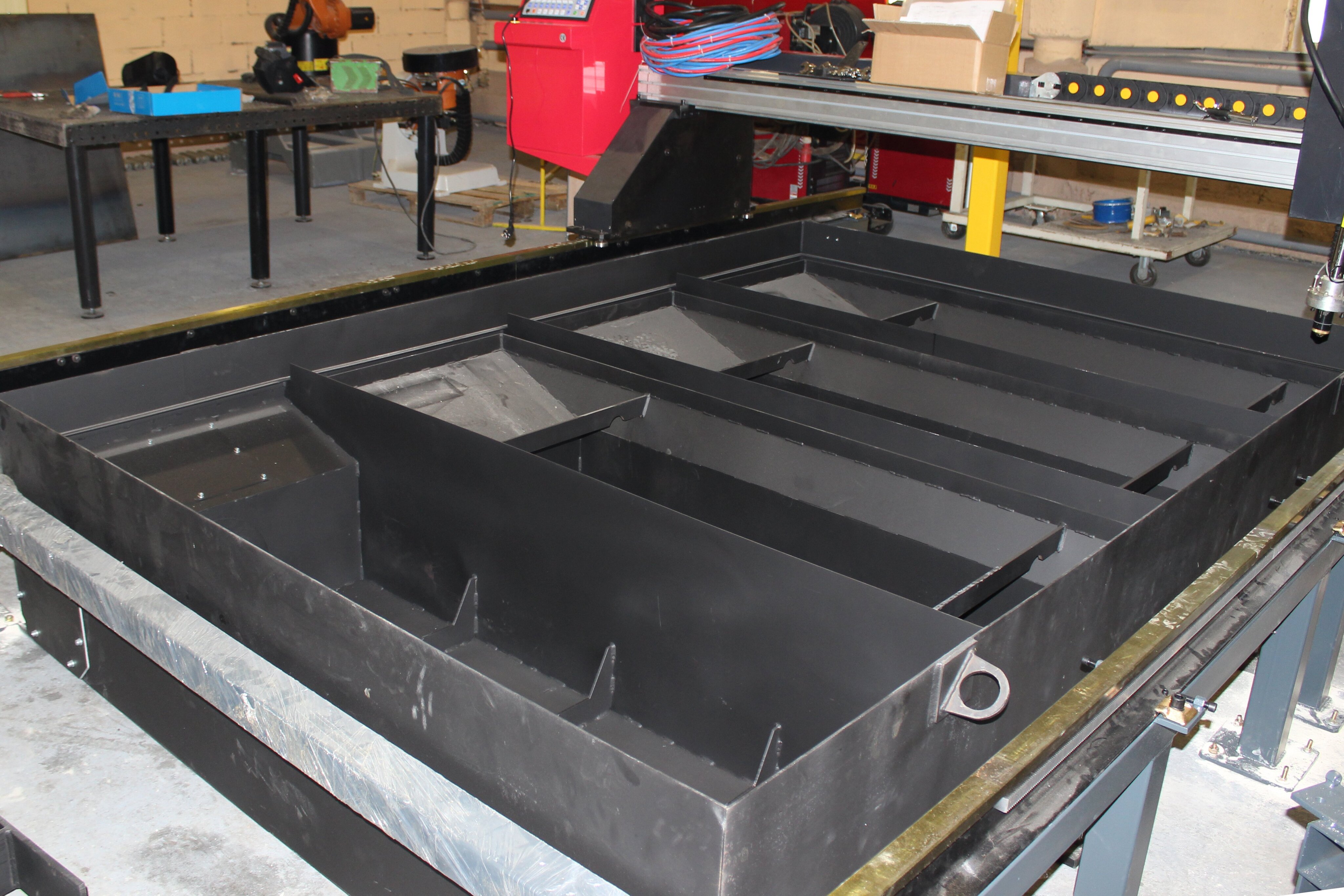

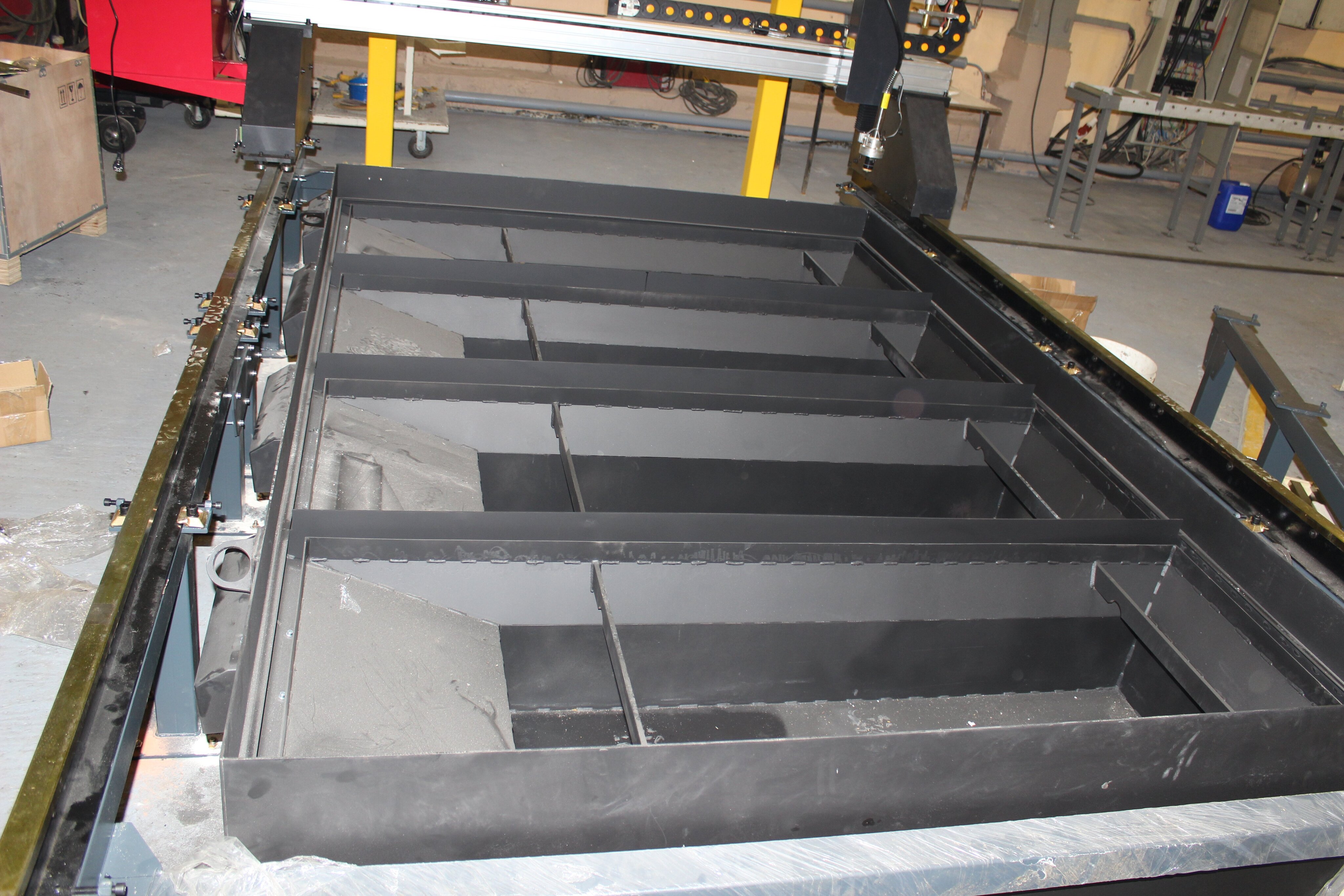

В корпус вставляются ванны (2), которые служат для сбора твёрдых отходов, возникающих в процессе термической резки металла. В каждую секцию корпуса вставляется по одной ванне. Ёмкие пылесборники позволяют реже чистить стол. Верхнюю часть модуля составляют пластины (4), вертикально вставленные в пазы рамы (3). Пластины служат непосредственно для размещения на них обрабатываемых листов. Такая конструкция позволяет во время резки плазме проходить сквозь заготовку, при этом раскаленные отходы не оседают на основании рабочей поверхности. Вес стандартного стола 2000 х 3000 мм составляет 1500 кг. |
