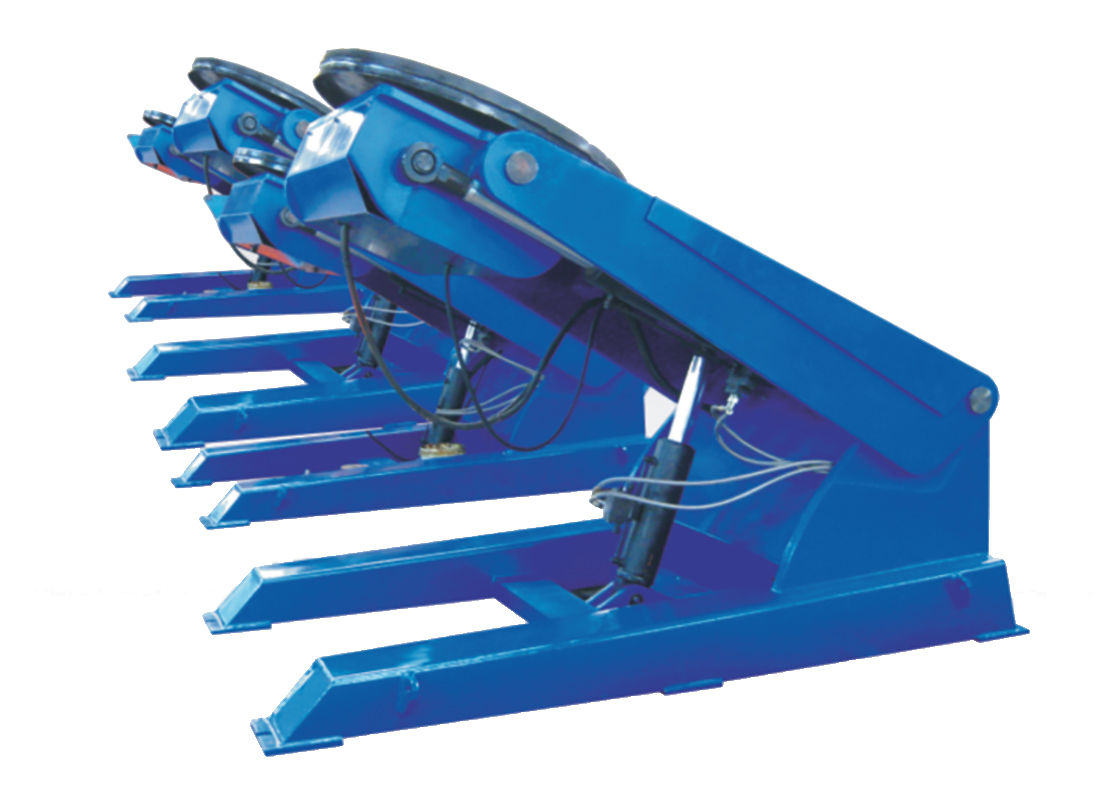

Сварочные вращатели с подъёмной план-шайбой используются в основном для вращения вокруг своей оси заготовок (пластин, цилиндров, шаров) для получения желаемого положении и скорости сварки. Как правило, они работают совместно со сварочными колоннами или сварочными установками и составляют автоматический сварочный центр. Вращатели также могут быть использованы для ручной сварки, сборки или окраски некоторых сложных пространственных конструкций.
Основным элементом позиционера (манипулятора) является поворотный стол (планшайба), на которой размещаются свариваемые ёмкости. За счет конструктивной особенности планшайба манипулятора имеет возможность поворачиваться с установленной угловой скоростью в ту или другую сторону, а также осуществлять подъем план-шайбы. Это свойство используется для позиционирования в удобное для сварки положение емкостей и вращения их со сварочной скоростью. Также манипуляторы широко используются для наплавки поверхностей.
Сварочные позиционеры (манипуляторы) как наиболее востребованные производством изготавливаются грузоподъемностью от 500 кг до 10 тонн, но также под заказ могут изготавливаться до 160 тонн.
Преимущества подъемных вращателей, INTEGRAL
- Рабочий стол (план-шайба) вращателя может быть поднята и отрегулирована вручную, гидравлическим или электрическим приводом для позиционирования и вращения обрабатываемых деталей различных типов.
- Рабочее состояние стабильное и надёжное, план-шайба может быть остановлена в любом положении.
- Есть помехозащищённая электрическая система управления и ручной блок дистанционного управления, которые обеспечивают безопасность работы.
Основанием манипулятора является прочная сварная рамная конструкция, на которой установлена ось наклона планшайбы и механизм подъема. Система подъема оснащена гидравлическим или электрическим приводом для позиционирования и вращения.
Внутри корпуса смонтирован привод вращения планшайбы. Мощность привода так же рассчитывается от грузоподъемности манипулятора. Планшайба (поворотный стол) имеет обычно круглую форму и резьбовых отверстий для крепления оснастки. Иногда по запросу заказчика столы изготавливают в виде многолучевой звезды или прямоугольной формы.
