Сварочные позиционеры INHBJ Integral широко применяются при сварке тел вращения, труб с фланцами, отводами и подобных изделий. Это отличное приспособление рекомендуется для машиностроения, особенно для предприятий, занимающихся производством стальных металлоконструкций. Основными преимуществами устройства являются компактные размеры, эстетичный внешний вид, современная технология, высокое качество работы, простота использования.
Преимущества сварочных позиционеров INHBJ-S, INTEGRAL
- Для кольцевой сварки, резки, полировки и сборки
- Простота установки заготовок с помощью быстрозажимного патрона
- Система бесступенчатого регулирования скорости вращения
- Наличие реле времени для автоматической сварки
- Обеспечение точного угла поворота план-шайбы
- Компактная и прочная конструкция, простая в эксплуатации
Конструктивные особенности позиционеров INHBJ-S, INTEGRAL

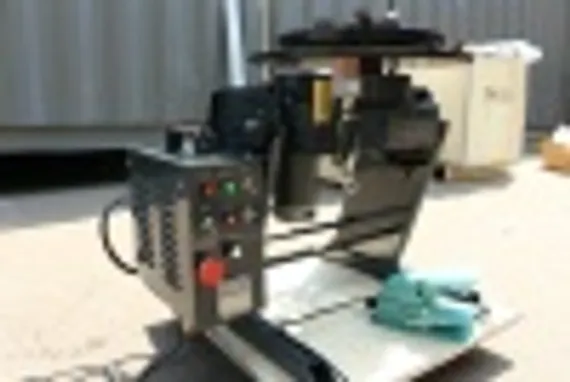

Позиционеры серии INHBJ-S 100/300 состоят из жесткой рамы, механизма наклона, рабочего стола (планшайбы), электрического блока управления, педали пуска и электродвигателя. Позиционер может быть укомплектован патроном для крепления заготовки, кронштейном держателя сварочной горелки, консолью и другими приспособлениями для создания автоматического устройства.
Планшайба может вращаться в любом направлении в той плоскости, в которой он установлен. Скорость вращения стола и направление задается на блоке управления. Эксцентричность зависит от нагрузки: чем меньше нагрузка, тем больше эксцентричность.
В зависимости от типа детали стол может быть наклонен в диапазоне углов 0° - 90°. Стол можно перемещать и останавливать в любом положении в пределах этого диапазона. Наклон стола осуществляется вручную вращением маховика. Расстояние от центра тяжести нагрузки до стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести.

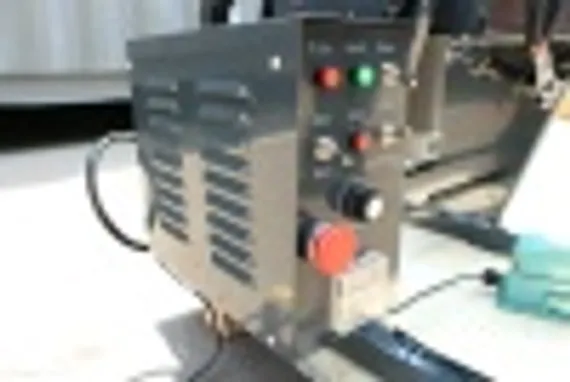

Позиционеры оснащены блоком управления, на котором находятся кнопки и переключатели управления работой позиционера. Панель снабжена переключателями питания, направления вращения, режима «Авто» и ручного, потенциометром регулировки скорости вращения, кнопкой аварийного останова. Пуск вращателя осуществляется с пусковой педали. Скорость вращения стола регулируется при помощи платы управления двигателем постоянного тока.
При автоматизации процесса сварки используется таймер включения. Он расположен в нижней части блока. С помощью механических кнопок устанавливается время срабатывания реле с точность до сотых долей секунды. После нажатия педали (кнопки) одновременно начнется вращение рабочего стола и процесс сварки. По окончании установленного времени вращение планшайбы автоматически остановится и сварка прекратится. Для восстановления работы таймера нажмите кнопку «Reset». Кнопка «Pilot» используется для включения или отключения источника сварки в процессе работы позиционера.
Технические характеристики позиционеров INHBJ-S, INTEGRAL
| Модель | INHBJ-S 100 | INHBJ-S 300 |
| Напряжение питания | АС 230 В / 50 Гц | |
| Привод | Электродвигатель постоянного тока | |
| Максимальная горизонтальная нагрузка (Q), кг | 100 | 300 |
| Максимальная вертикальная нагрузка (M), кг | 50 | 150 |
| Высота позиционера, мм | 520 | 650 |
| Диаметр стола, мм | 400 | 500 |
| Угол наклона стола, ° | 0-90 | 0-90 |
| Скорость поворота стола, об/мин | 0,5-5 | 0,2-2,5 |
| Максимальный сварочный ток, А | 490 | 680 |
| Диаметр отверстия, мм | 45 | 45 |
| Вес, кг | 70 | 102 |
Дополнительные опции позиционеров INHBJ-S, INTEGRAL
Сварочный позиционер может быть дополнительно укомплектован патроном для крепления заготовки, кронштейном держателя сварочной горелки, консолью и другими приспособлениями для создания автоматического устройства.

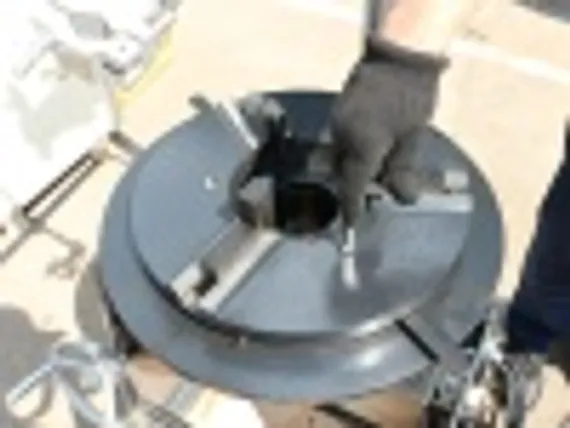

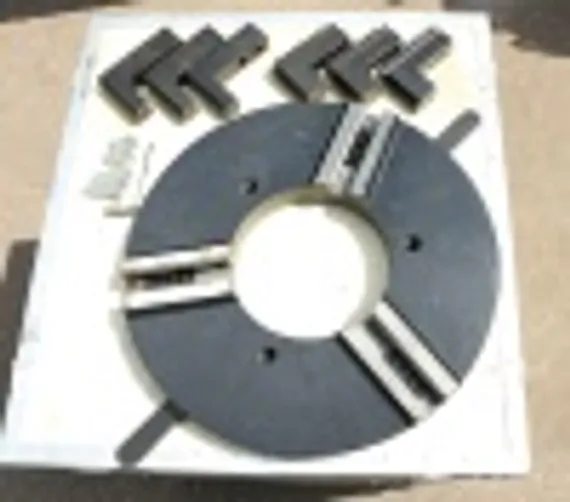

Быстрозажимной патрон для крепления заготовок на планшайбе позиционера имеет легкий вес, простую конструкцию монтажа, большой диапазон зажима, оснащен удлиненными губками.
| Модель патрона | Максимальная грузоподъемность/, кг | Диаметр заготовок при работе с зажимом (А), мм | Диаметр заготовок при работе без зажима (В), мм | Диаметр заготовок при работе с дополнительными губками, мм |
| INWP200 | 30 / 200 | Ø 110-210 | Ø 20-130 | Ø 5-300 |
| INWP300 | 120 / 250 | Ø 170-280 | Ø 80-190 | Ø 10-400 |
| INWP400 | 240 / 350 | Ø 250-380 | Ø 120-250 | Ø 20-500 |
| INWP500 | 800 / 600 | Ø 360-500 | Ø 200-340 | Ø40-600 |
| INWP600 | 1200 / 1000 | Ø 400-620 | Ø 150-410 | Ø 40-750 |

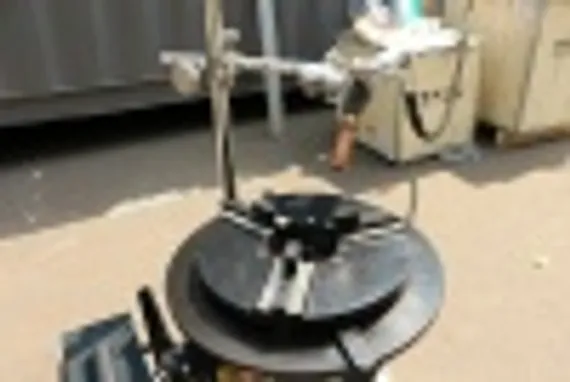

Кронштейн держателя сварочной горелки подходит для поддержки горелок MIG/MAG/TIG. Держатель имеет 3 оси для большего количества позиций сварки, широкий диапазон регулировки, подходит для позиционеров серии INHBJ-S, INHBJ-CNC. Комплект держателя сварочной горелки задний INМТН-002 включает в себя: задний кронштейн, держатель горелки 500х180 мм.

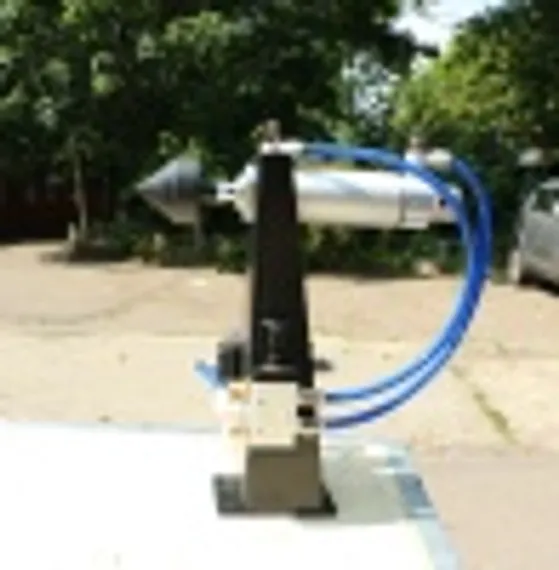

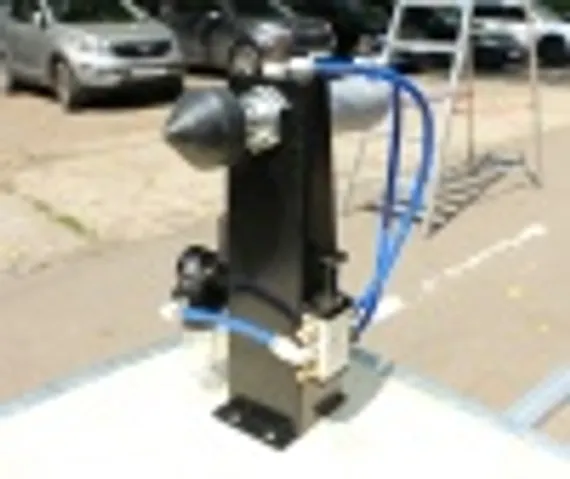

Пневматическая пиноль с конусом используется для поджима заготовки при сборке и во время сварки. Имеет ручной переключатель положения, рабочее давление регулируется редуктором. Пиноль может крепиться к позиционер с помощью специальной алюминиевой балки.

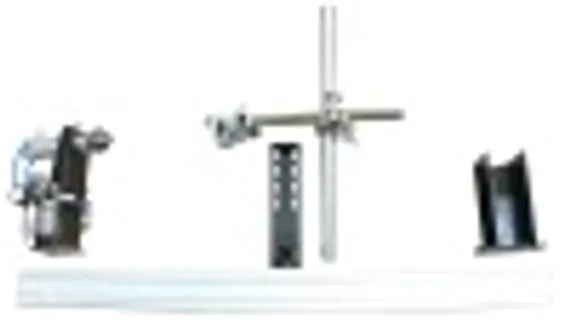

Комплект для крепления заготовки с пневмопинолью INMTC включает в себя: боковой кронштейн, направляющую 1200 мм, пневматический конус с ручным клапаном, держатель горелки 500х250 мм.
