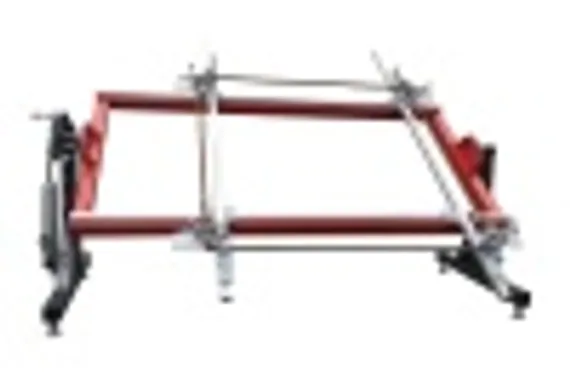

Поворотный кондуктор для сварки рам - это вращатель (кантователь) стандартного типа с возможностью удобного закрепления рамных конструкций прямоугольной формы и поворотом рабочей поверхности вокруг горизонтальной оси. Закрепляя узлы на устройстве для сварки рам можно поворачивать его в вертикальной плоскости до 225° и сваривать с разных сторон.
Комплект оборудовния включает в себя:
- Cварочное устройство для сварки рам размер 3 х 3 метра
- 4 зажимных угла
- 4 профиля алюминиевых двухсторонних длиной 3 метра
Конструктивные особенности кондуктора для рам "СЛОТ-СТОЛ"
Кондукторы универсальны в применении и подходят для сборки, сварки вручную и для роботизированной сварки. Кондуктор для сварки тяжелых рам может быть оснащен электромоторным приводом вертикального поворота со скрыто расположенными подшипниками качения в направляющих профилях. Кондукторы для сварки рам дают возможность быстро и с точным соблюдением прямых углов выставлять длину и ширину различных рам и сваривать их со всех сторон. Углы рам расположены на специальной оснастке и доступны для сварки с верхней и нижней сторон. Передний левый зажимной угол образует 0- пункт осей Х и Y. Левая траверса фиксируется и одна или несколько траверс передвигаются с помощью двойного зубчатого ременного привода. Для установки размеров рамы могут применяться цифровые счетчики.

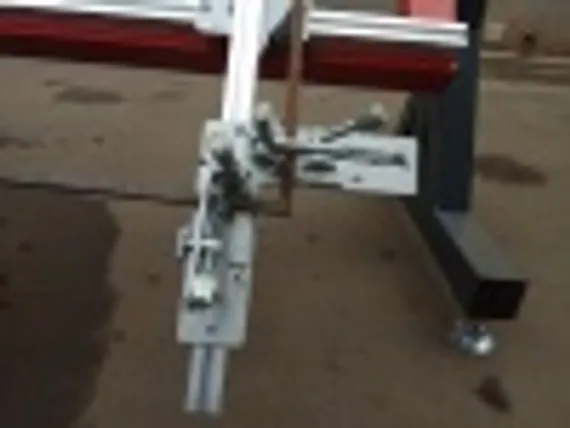

Применение зажимных углов

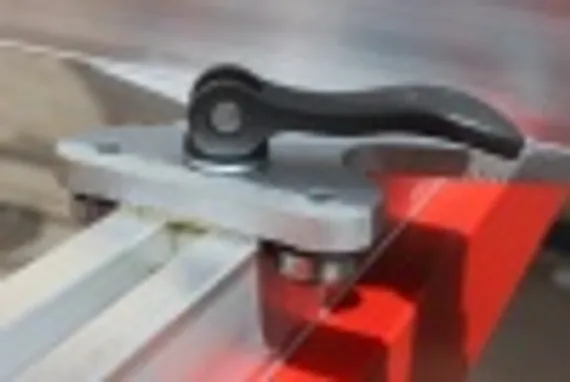

Для соединения, сборки и сварки деталей рамных конструкций под прямыми углами используются специальные зажимные углы. Крепежные элементы с шпиндельным зажимом устанавливается в непосредственной близости от наносимого сварочного шва, благодаря чему определенные неровности в пределах шва могут быть осторожно устранены. Передний левый зажимной уголок образует 0- пункт осей Х и Y. Зажимные углы (по x- и y-осям) передвигаются параллельно и могут быть совмещены с цифровым счетчиком или расстояния могут отмеряться по рулетке вручную.
Технические характеристики кондуктора "СЛОТ-СТОЛ"
| Артикул | СП-3,0х3.0 |
| Размер рам, м. | 3.0 x 3.0 |
| Максимальная нагрузка, кг | 100 |
| Диапазон вертикального поворота | 225° |
| Выравнивание нагрузки | пневматическое |
| Тормозной механизм | ручной |
Производство сборочно-сварочных столов "СЛОТ-СТОЛ"
Компания СЛОТ-СТОЛ - российское предприятие по производству сборочно-сварочных столов и приспособлений. Компания существует на рынке более 10 лет. Производственная база предприятия находится в г. Калининграде. Она оснащена самым современным высокопроизводительным оборудованием, позволяющим выполнять все этапы работ без привлечения сторонних организаций. Собственные высококвалифицированные специалисты постоянно совершенствуют технологии изготовления стандартной линейки столов и оснастки, а также выполняют проектирование и изготовление оборудования по уникальным заказам клиентов.
Ассортимент продукции включает большой размерный ряд сварочных столов из наборных пластин с несколькими способами крепления свариваемых деталей, различные варианты их модификаций, а также все необходимые виды оснастки. Кроме стандартной линейки изделий, производство позволяет изготавливать столы и оснастку по индивидуальным заказам с учетом технологических процессов клиента. Широкий ассортимент, качество и функциональность продукции позволяют компании СЛОТ-СТОЛ успешно конкурировать с признанными лидерами этого направления. Продукция компании уже зарекомендовала себя на крупнейших промышленных предприятиях России.
