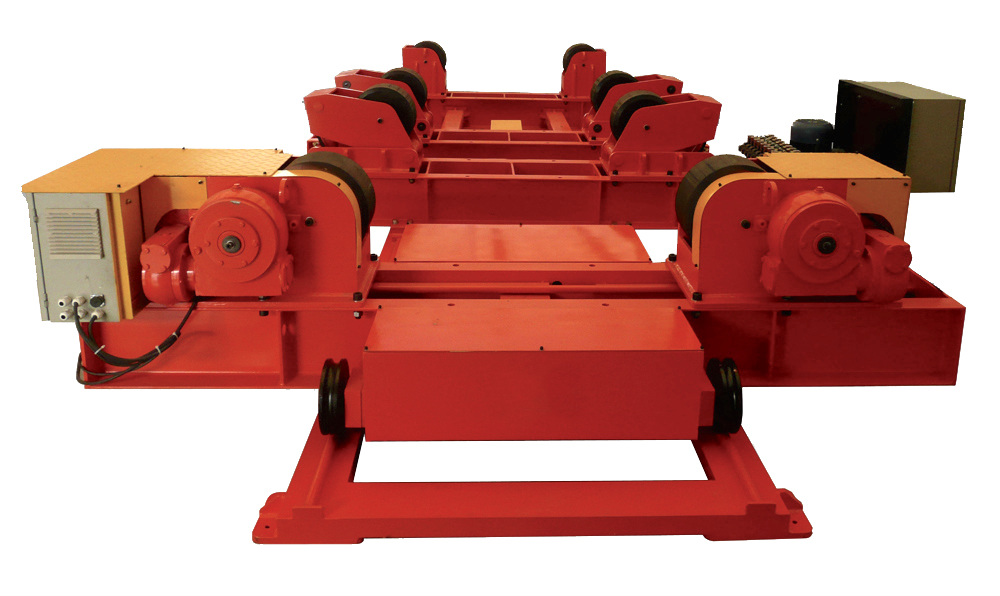

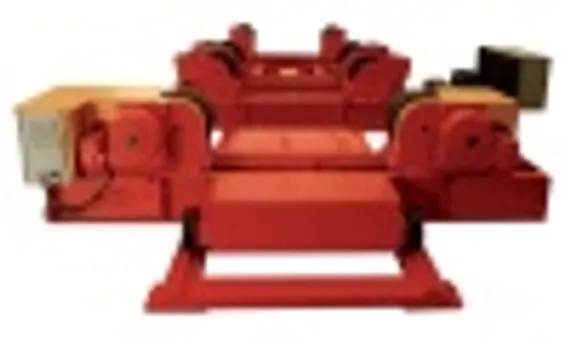

Роликовые вращатели с системой выравнивания Fit-up серии INZD разработаны специально для сварки арматуры резервуаров и в значительной степени сокращают время работы и повышают интенсивность труда, а также снижают себестоимость продукции. Настройка вращателя на диаметр свариваемых ёмкостей выполняется раздвижением роликов. Дополнительная система обеспечивает подъём роликов.
Каждая секция состоит из прочной стальной сварной рамы, на верхней поверхности которой крепятся фрезерованные направляющие для установки блоков с опорными роликами. На секции устанавливаются два роликовых модуля.
В роликовом модуле закреплён стальной ролик на оси, установленной в тяжелонагруженных шарикоподшипниках. Каждый роликовый модуль оснащён гидравлическим цилиндром и имеет независимое перемещение вверх/вниз.
Преимущества вращателей INZD, INTEGRAL
Роликовые вращатели – основной вид оборудования для позиционирования и перемещения во время сборки и сварки цилиндрических ёмкостей. Роликовые вращатели могут использоваться совместно со сварочными колоннами всех типов и сварочными порталами и платформами.
Основным элементом роликового вращателя являются опорные ролики, на которых размещаются свариваемые ёмкости.
Каждый роликовый вращатель состоит из отдельных секций, которые устанавливаются в ряд для размещения свариваемых ёмкостей. Расстановка и количество секций выбирается в зависимости от принятой технологической схемы, а также массы и длины деталей ёмкости.

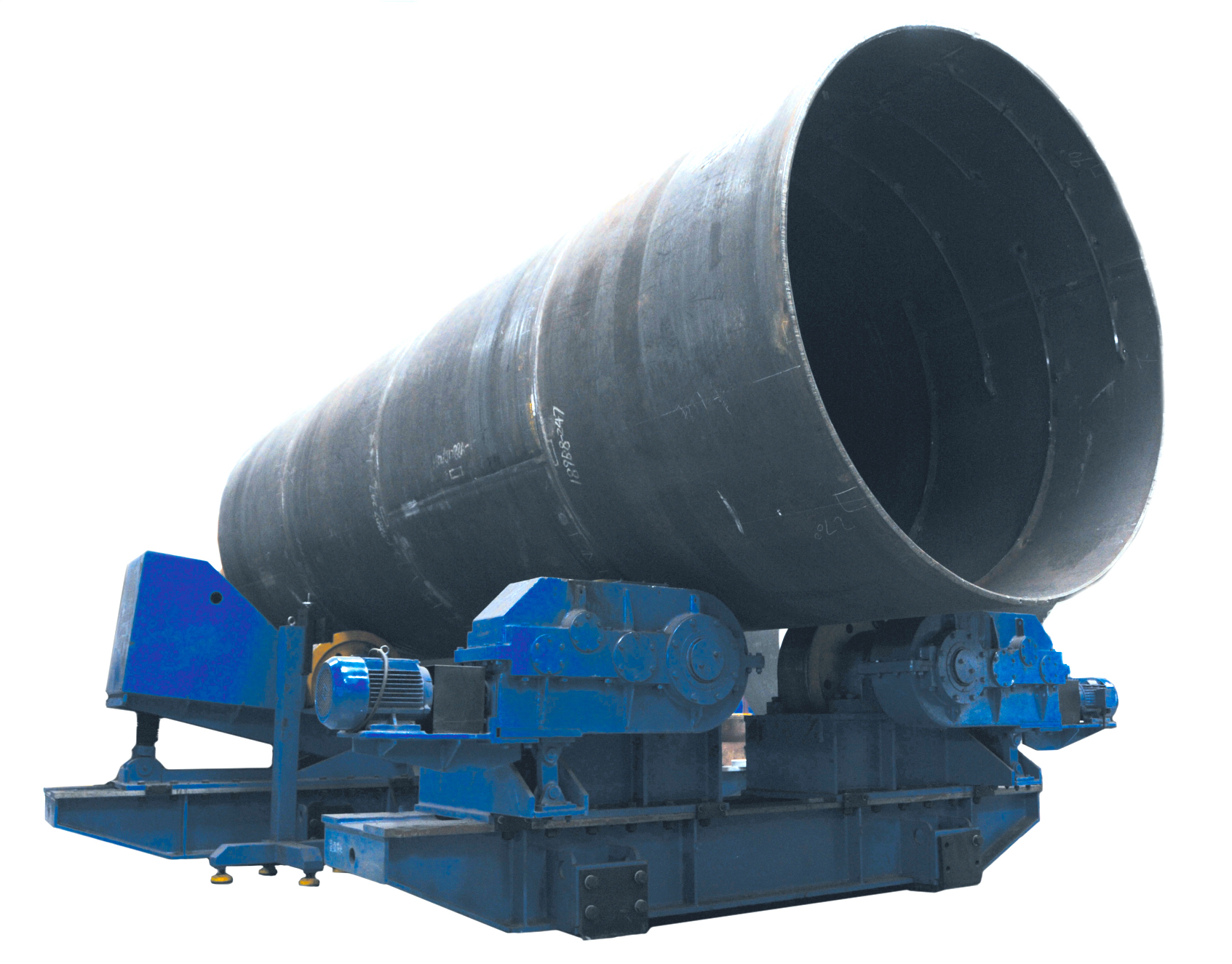

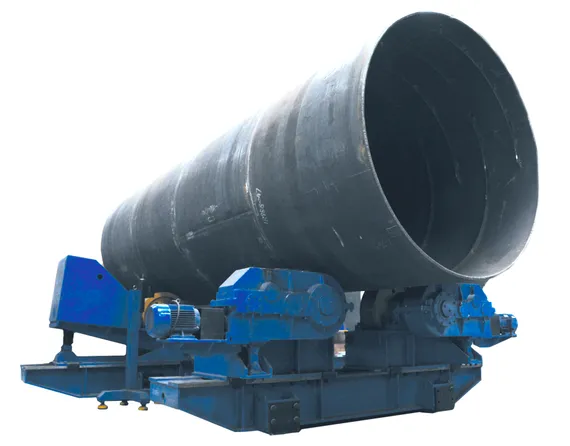

Для точной сборки и последующей качественной сварки кольцевых стыков ёмкостей необходим неоднократный поворот отдельных обечаек, часто сопровождающийся подъёмом одного из концов обечайки.
Особенности подъемных роликовых вращателей:
- Гидравлический привод с высокой грузоподъёмностью.
- Регулировка вверх/вниз, влево/вправо.

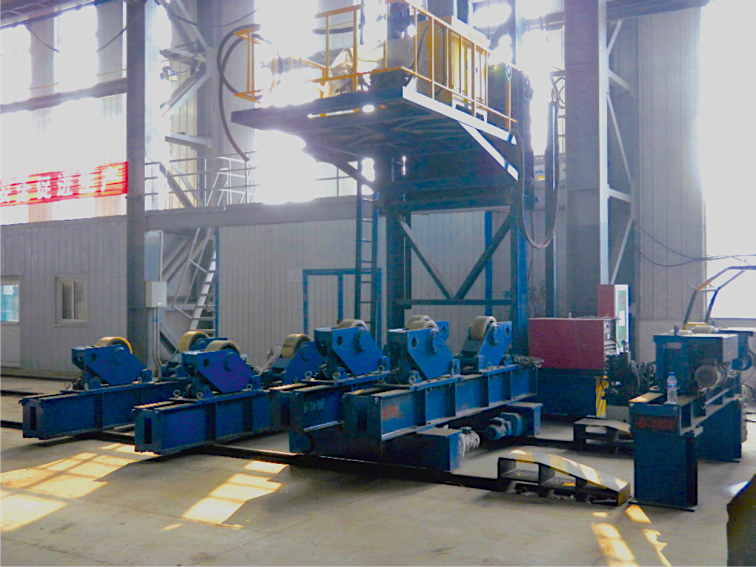

- Как правило, работают с передвижными роликовыми вращателями в составе производственной линии.

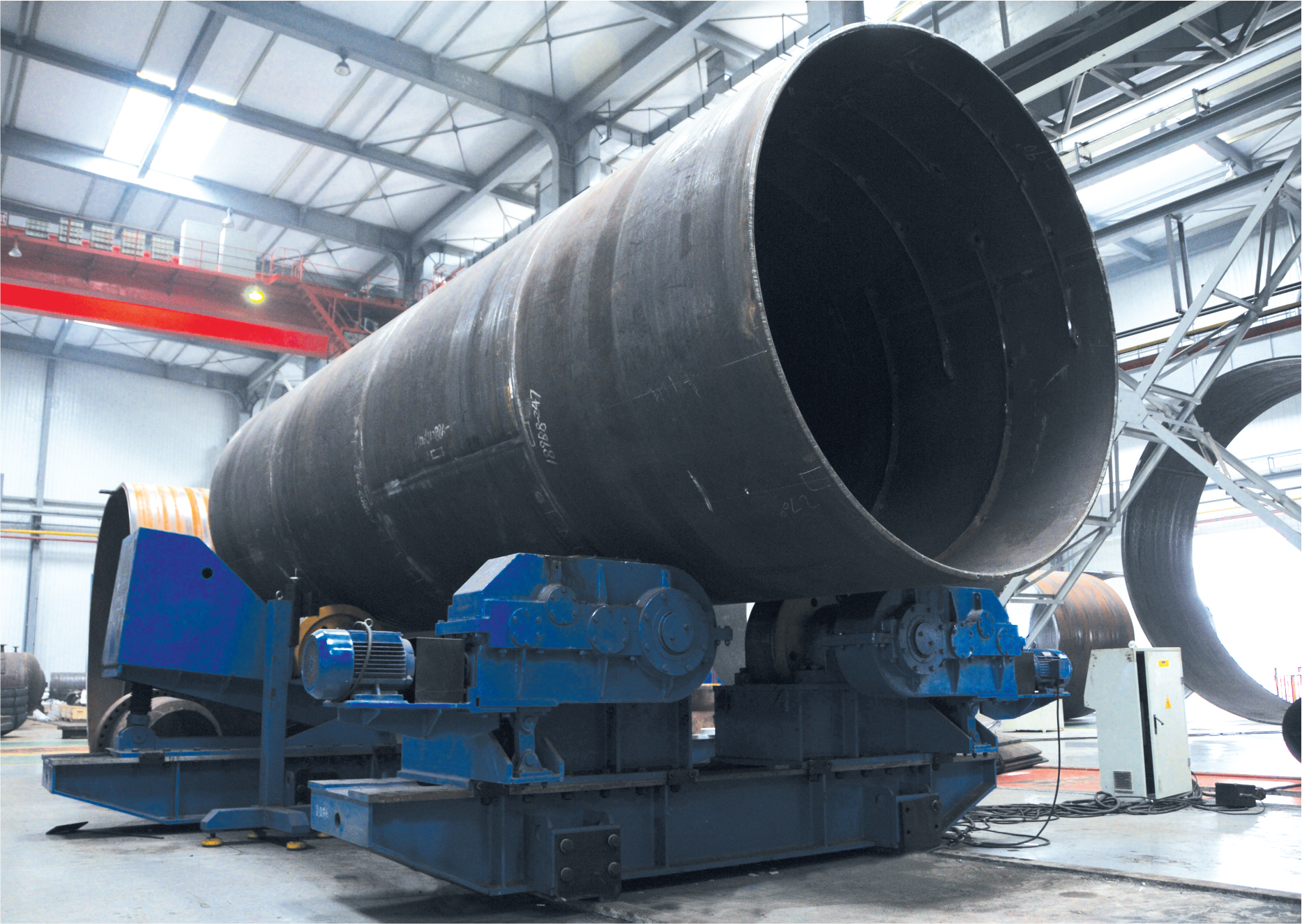

- Широко используются при сварке длинных труб, таких как башни ветрогенераторов.
Технические характеристики вращателей INZD, INTEGRAL
| Модель | Диаметр заготовки, мм | Привод | Опорные ролики (DxШ), мм | Ширина резиновой шины ролика, мм | Конструкция опорных роликов |
| INZD10C | 300-3200 | гидравлический | ø300×150 | 120 | стальные обрезиненные |
| INZD20C | 300-3600 | ø350×170 | 120 | ||
| INZD30C | 300-4500 | ø400×200 | 120 | ||
| INZD40B | 300-4500 | ø400×200 | 120 | ||
| INZD60A | 300-4500 | ø450×200 | 120 | ||
| INZD80D | 800-5500 | ø500×180 | - | полностью стальные | |
| INZD100J | 800-5500 | ø500×200 | - | ||
| INZD150 | 1000-5500 | ø500×220 | - |
Примечание: По особой спецификации может быть изготовлено оборудование в соответствие с требованиями клиента.
