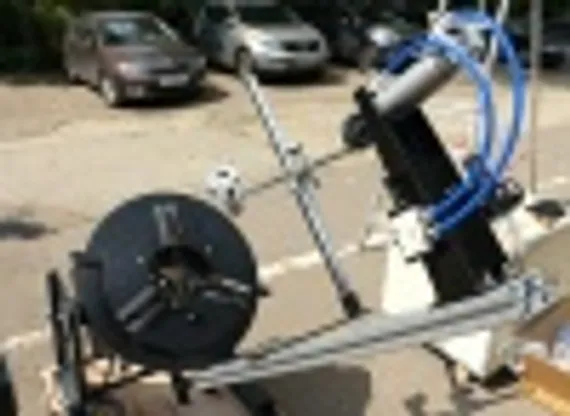

Сварочные позиционеры INHBJ Integral широко применяются при сварке тел вращения, труб с фланцами, отводами и подобных изделий. Это отличное приспособление рекомендуется для машиностроения, особенно для предприятий, занимающихся производством стальных металлоконструкций. Основными преимуществами устройства являются компактные размеры, эстетичный внешний вид, современная технология, высокое качество работы, простота использования.
Преимущества сварочных позиционеров INHBJ-CNC, INTEGRAL
- Для кольцевой сварки, резки, полировки и сборки
- Простота установки заготовок с помощью быстрозажимного патрона
- Блок управления с PLC контроллером и сенсорным экраном
- Обеспечение точного угла поворота план-шайбы
- Компактная и прочная конструкция, простая в эксплуатации
- Высокочастотная защита электрического блока
Конструктивные особенности позиционеров INHBJ-CNC, INTEGRAL

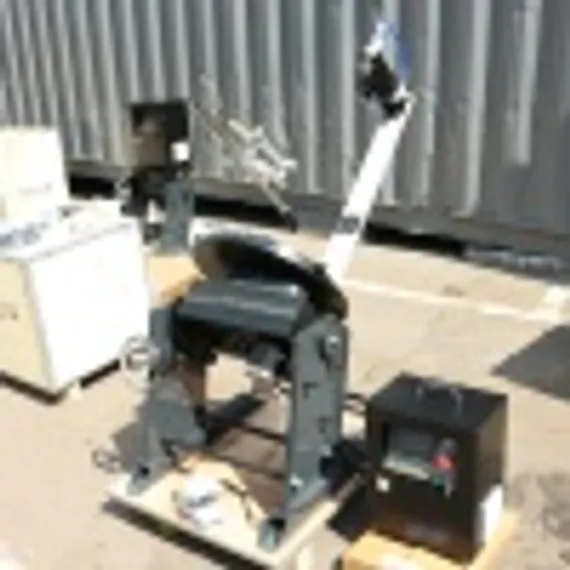

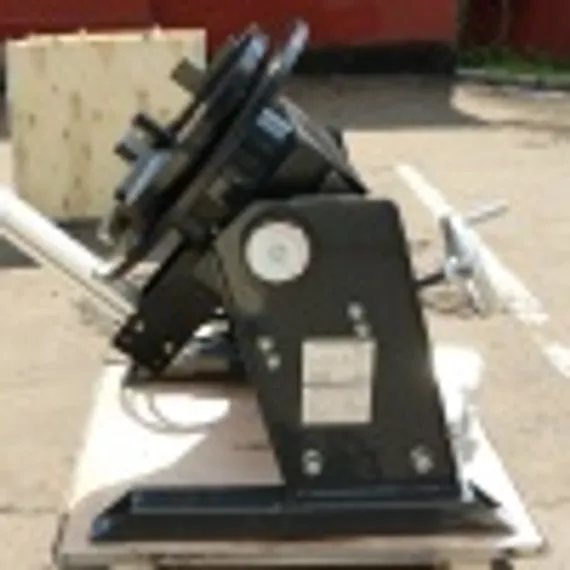

Позиционеры серии INHBJ-CNC 100/300 состоят из жесткой рамы, механизма наклона, рабочего стола (планшайбы), электрического блока управления, педали пуска и электродвигателя.

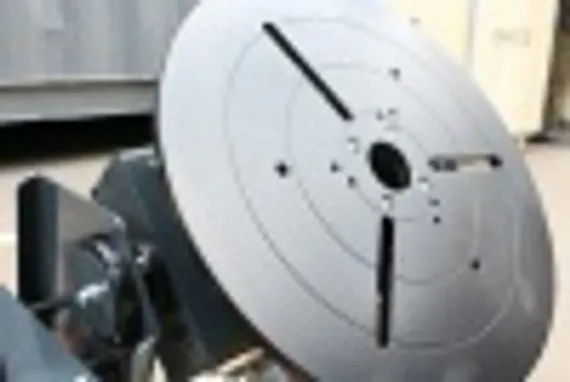

Планшайба может вращаться в любом направлении в той плоскости, в которой он установлен. Скорость вращения стола и направление задается на блоке управления. Эксцентричность зависит от нагрузки: чем меньше нагрузка, тем больше эксцентричность.

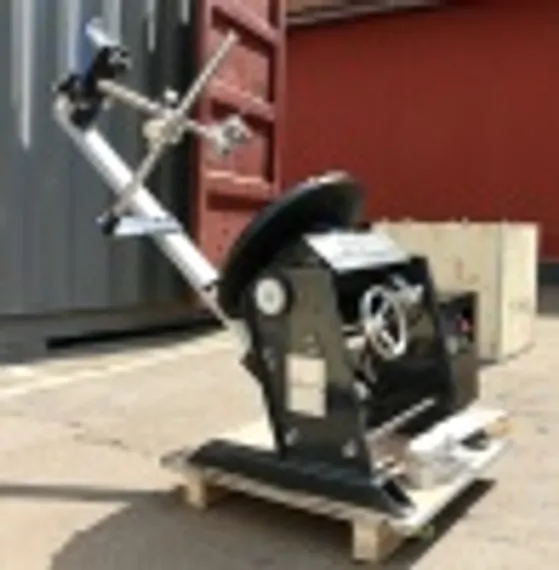

В зависимости от типа детали стол может быть наклонен в диапазоне углов 0° - 90°. Стол можно перемещать и останавливать в любом положении в пределах этого диапазона. Наклон стола осуществляется вручную вращением маховика. Расстояние от центра тяжести нагрузки до стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести.
Позиционеры серии INHBJ-CNC оснащены блоком управления с PLC контроллером и сенсорным экраном.
На передней панели блока управления имеются несколько функциональных кнопок:
- Включения/выключения питания (Power ON/OFF)
- Аварийного останова (EMERGENCY STOP)
- Кнопка Gun используется для управления пневматическим держателем горелки в ручном режиме работы
- Кнопка Cone используется для управления пневматической пинолью с вращающимся конусом в ручном режиме
- Кнопка Fwd/Sp+ используется для вращения планшайбы позиционера по часовой стрелке перед началом работы; во время вращения используется для увеличения скорости вращения планшайбы
- Кнопка Rev/Sp- используется для вращения планшайбы позиционера против часовой стрелки перед началом работы; во время вращения используется для уменьшея скорости вращения планшайбы
- START запускает сварочную программу позиционера в выбранном режиме
- STOP останавливает выполнение программы
На сенсорной панели блока управления Пользователь может выбрать один из четырех режимов работы: Ручное управление, Автоматический непрерывный режим, Режим равных сегментов, Специальный режим сварки.
Режим ручного управления
Этот режим позволяет клиенту задать диаметр трубы, линейную скорость сварки, направление вращения. Параметр регулировки скорости показывает диапазон регулировки скорости вращения во время работы в заданном положении. Можно сохранить параметры в виде программы, система позволяет клиенту сохранять 10 групп параметров сварки.
Автоматический непрерывный режим
Автоматический режим непрерывной сварки подходит для выполнения простой сварки на требуемый угол поворота планшайбы. Можно установить любые необходимые углы. Этот режим позволяет клиенту задать диаметр трубы, линейную скорость сварки, направление вращения и угол сварки. Также позволяет установить дополнительно пневматический держатель горелки, пневматическую пиноль с конусом и задержку работы сварочного аппарата. Параметр регулировки скорости показывает диапазон регулировки скорости вращения во время работы. Можно сохранить параметры в виде программы, система позволяет клиенту сохранять 10 групп параметров сварки.
Режим равных сегментов
Режим автоматической сварки равных сегментов подходит для автоматической точечной / прихваточной сварки на равном расстоянии. Пользователь вводит необходимые сегменты сварки и угол поворота каждого сегмента в рамках одного оборота, система может автоматически рассчитать угол сварки и угол холостого хода.
В этом режиме можно задать диаметр трубы, линейную скорость сварки, направление вращения и угол поворота сварочных сегментов. Режим также позволяет установить дополнительно пневматический держатель горелки, пневматическую пиноль с конусом и задержку работы сварочного аппарата. Параметр регулировки скорости показывает диапазон регулировки скорости вращения во время работы. Можно сохранить параметры в виде программы, система позволяет клиенту сохранять 10 групп параметров сварки.
Специальный режим сварки сегментов
Этот режим подходит для автоматической точечной / прихваточной сварки сегментов на заданном расстоянии. Пользователь может ввести необходимый угол сварки каждого сегмента и угол поворота на холостом ходу. В этом режиме можно задать диаметр трубы, линейную скорость сварки, направление вращения и угол поворота сварочных сегментов.
Режим также позволяет установить дополнительно пневматический держатель горелки, пневматическую пиноль с конусом и задержку работы сварочного аппарата. Параметр регулировки скорости показывает диапазон регулировки скорости вращения во время работы. Вы можете сохранить параметры в виде программы, система позволяет клиенту сохранять 10 групп параметров сварки.
Технические характеристики позиционеров INHBJ-CNC, INTEGRAL
| Модель | INHBJ-CNC 100 | INHBJ-CNC 300 |
| Напряжение питания | АС 230 В / 50 Гц | |
| Привод | Электродвигатель постоянного тока | |
| Максимальная горизонтальная нагрузка (Q), кг | 100 | 300 |
| Максимальная вертикальная нагрузка (M), кг | 50 | 150 |
| Высота позиционера, мм | 520 | 650 |
| Диаметр стола, мм | 400 | 500 |
| Угол наклона стола, ° | 0-90 | 0-90 |
| Скорость поворота стола, об/мин | 0-9 | 0-5 |
| Максимальный сварочный ток, А | 490 | 680 |
| Диаметр отверстия, мм | 45 | 90 |
| Эксцентриситет (Е), мм | 100 | 100 |
| Центр тяжести (G), мм | 200 | 200 |
| Вес, кг | 70 | 102 |
Дополнительные опции позиционеров INHBJ-CNC, INTEGRAL
Сварочный позиционер может быть дополнительно укомплектован патроном для крепления заготовки, кронштейном держателя сварочной горелки, консолью и другими приспособлениями для создания автоматического устройства.
Быстрозажимной патрон для крепления заготовок на планшайбе позиционера имеет легкий вес, простую конструкцию монтажа, большой диапазон зажима, оснащен удлиненными губками.
| Модель патрона | Максимальная грузоподъемность/, кг | Диаметр заготовок при работе с зажимом (А), мм | Диаметр заготовок при работе без зажима (В), мм | Диаметр заготовок при работе с дополнительными губками, мм |
| INWP200 | 30 / 200 | Ø 110-210 | Ø 20-130 | Ø 5-300 |
| INWP300 | 120 / 250 | Ø 170-280 | Ø 80-190 | Ø 10-400 |
| INWP400 | 240 / 350 | Ø 250-380 | Ø 120-250 | Ø 20-500 |
| INWP500 | 800 / 600 | Ø 360-500 | Ø 200-340 | Ø 40-600 |
| INWP600 | 1200 / 1000 | Ø 400-620 | Ø 150-410 | Ø 40-750 |

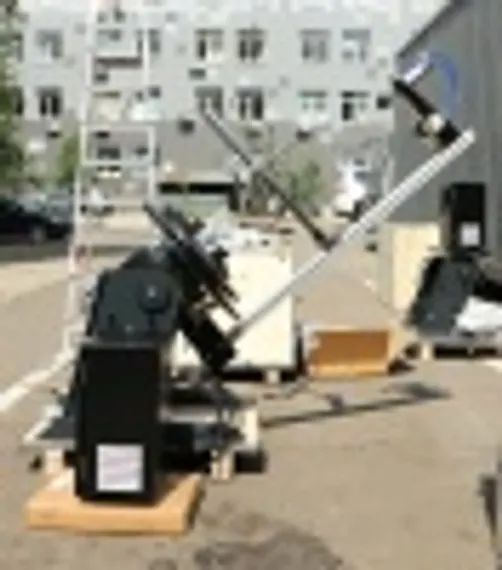

Кронштейн держателя сварочной горелки подходит для поддержки горелок MIG/MAG/TIG. Держатель имеет 3 оси для большего количества позиций сварки, широкий диапазон регулировки, подходит для позиционеров серии INHBJ-S, INHBJ-CNC.
Пневматическая пиноль с конусом используется для поджима заготовки при сборке и во время сварки. Имеет ручной переключатель положения, рабочее давление регулируется редуктором. Пиноль может крепиться к позиционер с помощью специальной алюминиевой балки.
