Описание

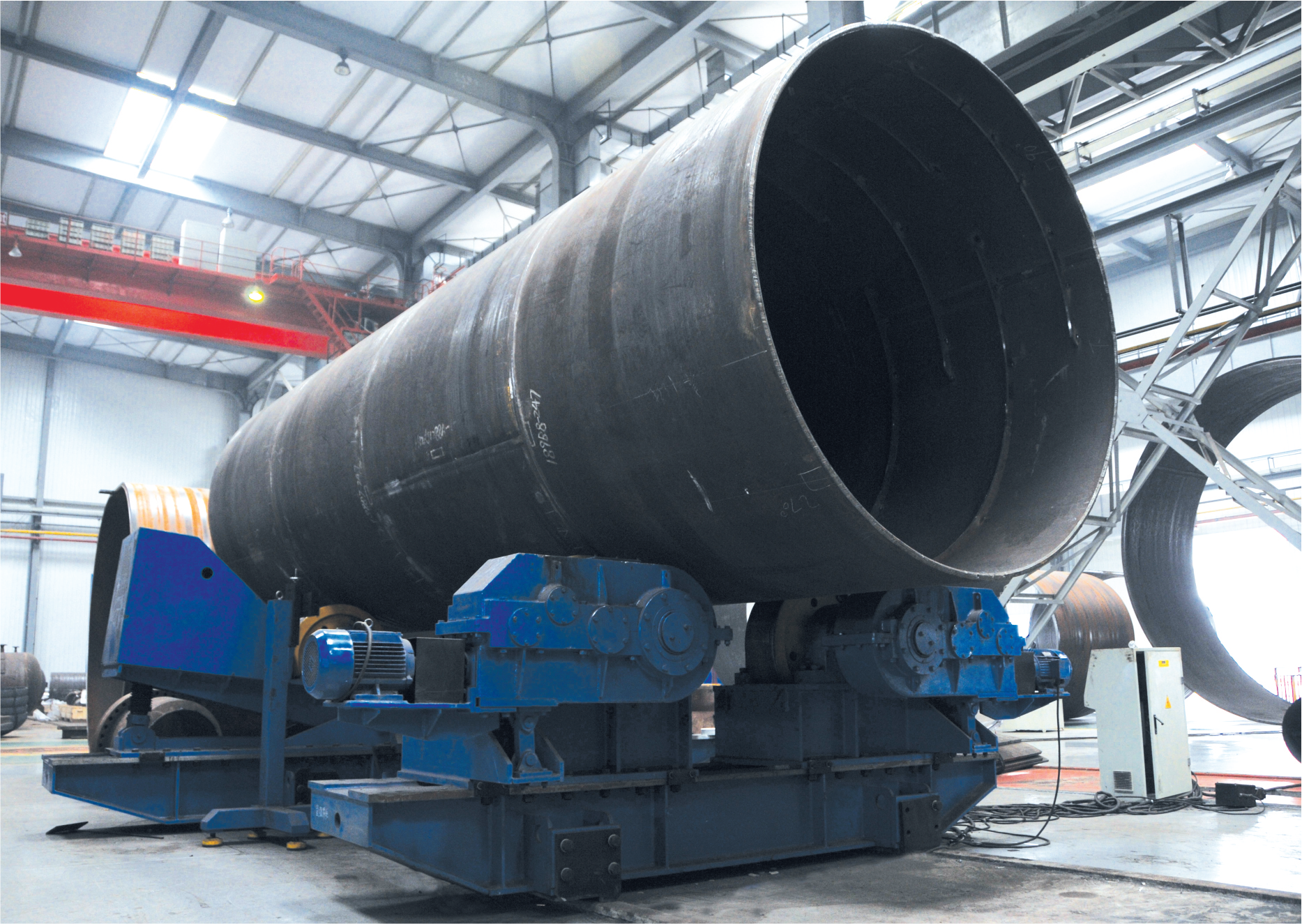

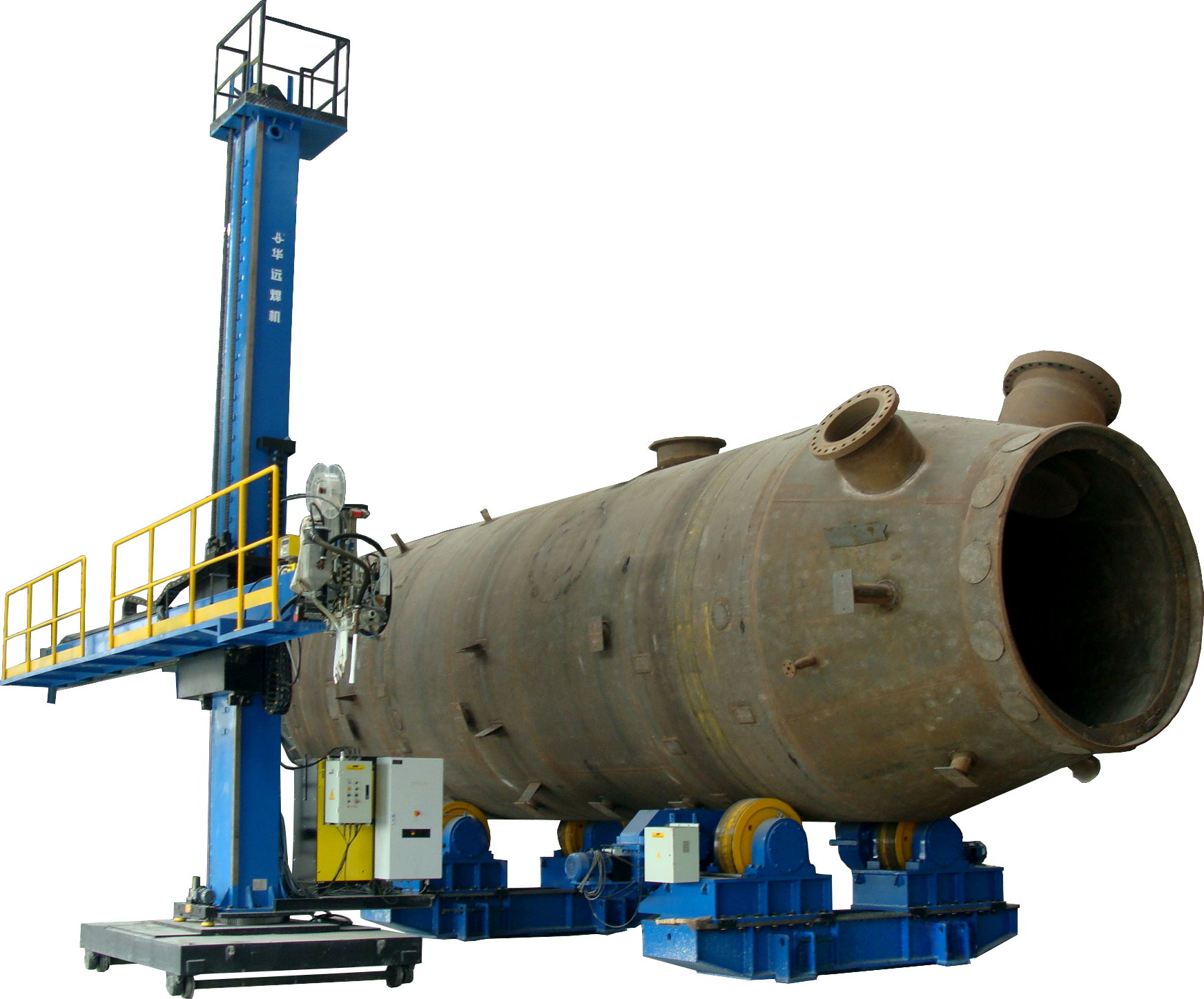

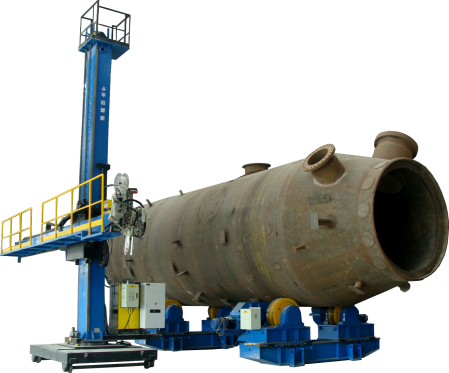

Роликовые вращатели – основной вид оборудования для позиционирования и перемещения во время сборки и сварки цилиндрических ёмкостей. Роликовые вращатели могут использоваться совместно со сварочными колоннами всех типов и сварочными порталами и платформами.
Основным элементом роликового вращателя являются опорные ролики, на которых размещаются свариваемые ёмкости. Также опорные ролики служат для вращения свариваемых ёмкостей.
Каждый роликовый вращатель состоит из отдельных секций: приводной секции и нескольких неприводных секций. Секции роликового вращателя устанавливаются в ряд для размещения свариваемых ёмкостей. Расстановка секций и количество неприводных секций выбирается в зависимости от принятой технологической схемы, а также массы и длины деталей ёмкости.
Из-за того, что сечение свариваемых ёмкостей отличается от окружности, при вращении ёмкости может возникнуть так называемый «дрейф» - осевое смещение детали, существенно ухудшающее качество сварки. Для того, чтобы избежать или компенсировать это смещение, роликовые вращатели могут оборудоваться специальной системой «Анти-дрейф».
Сварочные роликовые вращатели с автоматическим устройством «Анти-дрейф» разработаны на основе регулируемых сварочных роликовых вращателей. Неприводные секции заменены подъёмными. Смещение и направление проверяется оптико-электронным датчиком, контроллер системы автоматически регулирует подъём неприводных секций в соответствии со смещением для предотвращения соскальзывания изделия с роликов.
Преимущества роликовых вращателей INKT-F, INTEGRAL
- Рама вращателя имеет высокую надёжность и хорошую жёсткость после термической обработки (отжига).
- Опорные ролики с возможностью перемещения и регулировки расстояние между центрами роликов для настройки на различный диаметр обрабатываемой детали.
- Все опорные ролики полностью стальные, имеют большую грузоподъёмность и длительный срок службы.

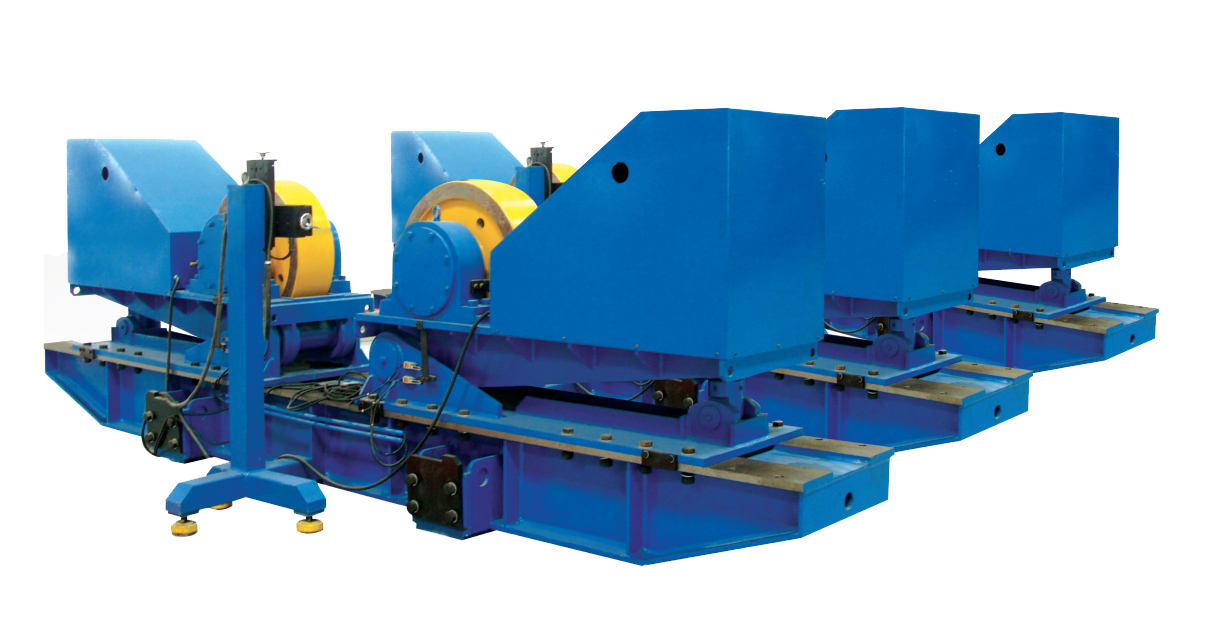

- На приводной секции каждый ролик имеет свой привод с двигателем и редуктором, рама привода выполнена подъёмной для приведения в действие перемещения заготовки.
- Частотный преобразователь всемирно известного производителя, который имеет широкий диапазон регулировки частоты вращения и высокую точность, все параметры могут быть запрограммированы и записаны.
Устройство «Анти-дрейф» на роликовых вращателях используется в основном для предотвращения осевого смещения заготовки. Существуют различные типы механических и подъёмных систем «Анти-дрейф». В основном используются для сварки толстостенных ёмкостей.
Сварочные роликовые вращатели с механическим устройством «Анти-дрейф» являются вспомогательным устройством, которое создаются на основе регулируемых сварочных роликовых вращателей или саморегулирующихся сварочных роликовых вращателей.
Устройство «Анти-дрейф» имеет дополнительные функции регулировки высоты и направления. Может быть установлено на фундаменте роликовых вращателей или на земле. Для защиты обрабатываемой детали используются ролики специальной конструкции.
Технические характеристики вращателей INKT-F, INTEGRAL
| Модель | Линейная скорость вращения, мм/мин | Диапазон диаметров изделий, мм | Мощность привода вращения, кВт | Опорные ролики (DxШ), мм | Регулировка скорости вращения |
INKT-100-F3 | 100-1000 | 800-5000 | 2×2,2 | ø500×200 | плавно регулируется с помощью преобразователя |
| INKT-200-F3 | 100-1000 | 1000-6000 | 2×3,0 | ø600×220 | |
| INKT-300-F3 | 100-1000 | 1000-6000 | 2×5,5 | ø680×240 | |
| INKT-400-F3 | 100-1000 | 1000-6000 | 2×5,5 | ø680×250 | |
| INKT-600-F3 | 100-1000 | 1000-7000 | 2×7,5 | ø800×300 | |
| INKT-800-F3 | 100-1000 | 1000-7000 | 2×11,0 | ø900×300 |
Примечание: По особой спецификации может быть изготовлено оборудование в соответствие с требованиями клиента.
