Описание

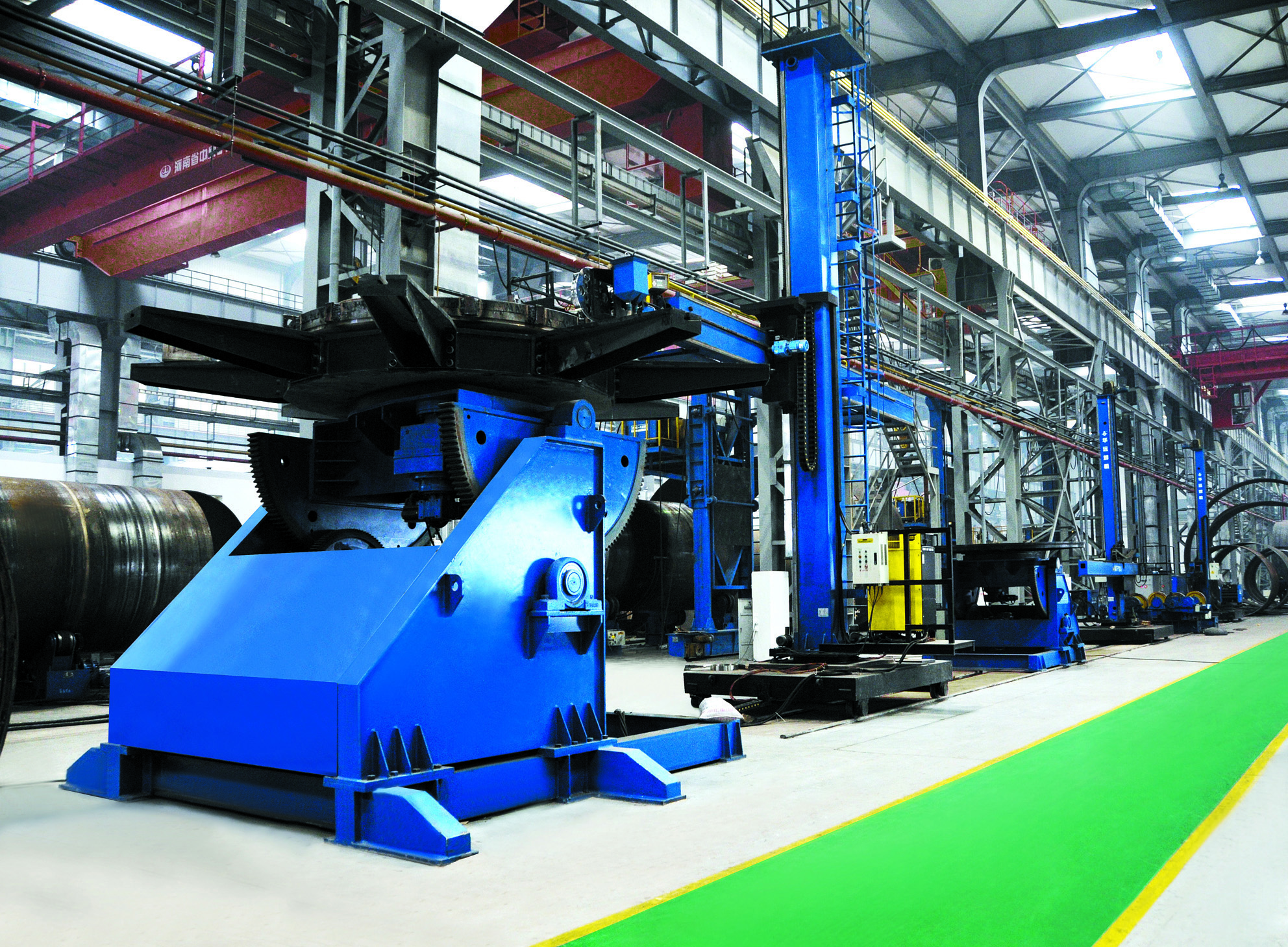

Сварочные вращатели с поворотной наклонной план-шайбой используются в основном для вращения вокруг своей оси заготовок (пластин, цилиндров, шаров) для получения желаемого положении и скорости сварки. Как правило, они работают совместно со сварочными колоннами или сварочными установками и составляют автоматический сварочный центр. Вращатели также могут быть использованы для ручной сварки, сборки или окраски некоторых сложных пространственных конструкций.
Основным элементом позиционера (манипулятора) является поворотный стол (планшайба), на которой размещаются свариваемые ёмкости. За счет конструктивной особенности планшайба манипулятора имеет возможность поворачиваться с установленной угловой скоростью в ту или другую сторону, а также наклоняться от горизонтальной плоскости на 90 – 120 градусов (зависит от конструкции манипулятора). Это свойство используется для позиционирования в удобное для сварки положение емкостей и вращения их со сварочной скоростью. Также манипуляторы широко используются для наплавки поверхностей.
Сварочные позиционеры (манипуляторы) как наиболее востребованные производством изготавливаются грузоподъемностью от 500 кг до 10 тонн, но также под заказ могут изготавливаться до 160 тонн.
Преимущества позиционеров INHB, INTEGRAL
- Рабочий стол (план-шайба) с чистовой обработкой для защиты от сварочных брызг, с длительным сроком службы.
- Частотный преобразователь всемирно известного производителя, который имеет широкий диапазон регулировки частоты вращения и высокую точность, все параметры могут быть запрограммированы и записаны.
- Позиционирующие линии и Т-образные пазы на план-шайбе для простоты размещения детали.
- Многоуровневая защита механизмов и электрических частей для обеспечения безопасности и стабильности работы.
- Надёжная стабильность всего вращателя, нет необходимости в фиксации на фундаменте, легко перемещать и устанавливать.
Конструктивные особенности позиционеров INHB, INTEGRAL
Сварочный вращатель состоит из:
- рамы, устанавливаемой на полу производственного помещения,
- поворотной план-шайбы,
- привода вращения план-шайбы,
- привода наклона план-шайбы,
- блока управления.
Прочная сварная стальная рама обеспечивает устойчивость и надёжность установки свариваемых изделий на вращателе. За счёт массы и конфигурации рамы вращатель может использоваться в производстве даже без крепления к полу.

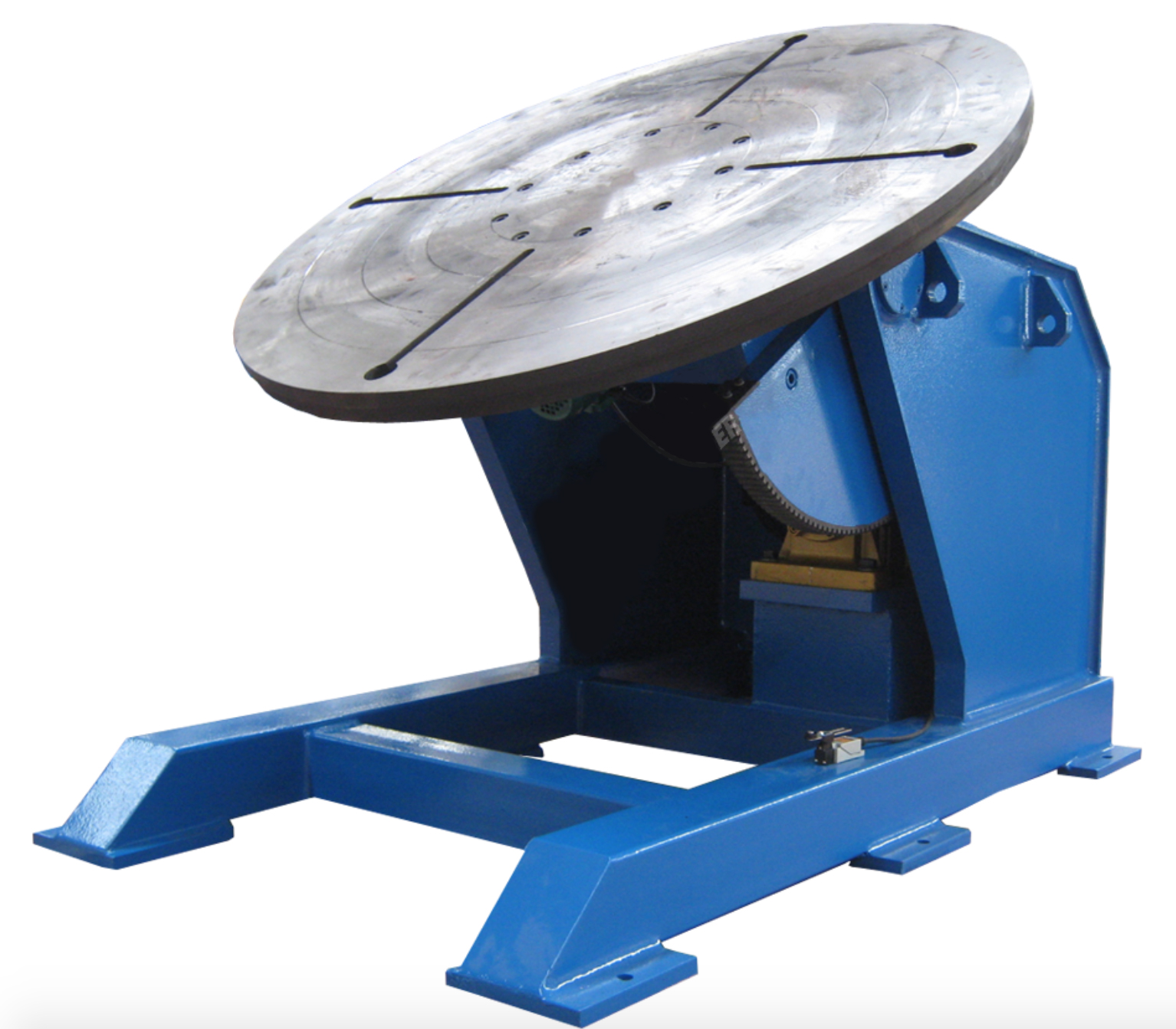

План-шайба предназначена для точной установки и надёжного крепления свариваемых деталей и их позиционирования в удобное для сварки положение. План-шайба изготовлена из прочной стали, рабочая поверхность план-шайбы обработана механически с высокой точностью. Для правильной установки деталей на план-шайба имеет концентрические проточки. Крепление деталей осуществляется болтами, которые устанавливаются в радиальные Т-образные пазы план-шайбы. Ось план-шайбы установлена в тяжелонагруженном подшипнике, способном воспринимать все эксплуатационные нагрузки, возникающие во время работы вращателя.

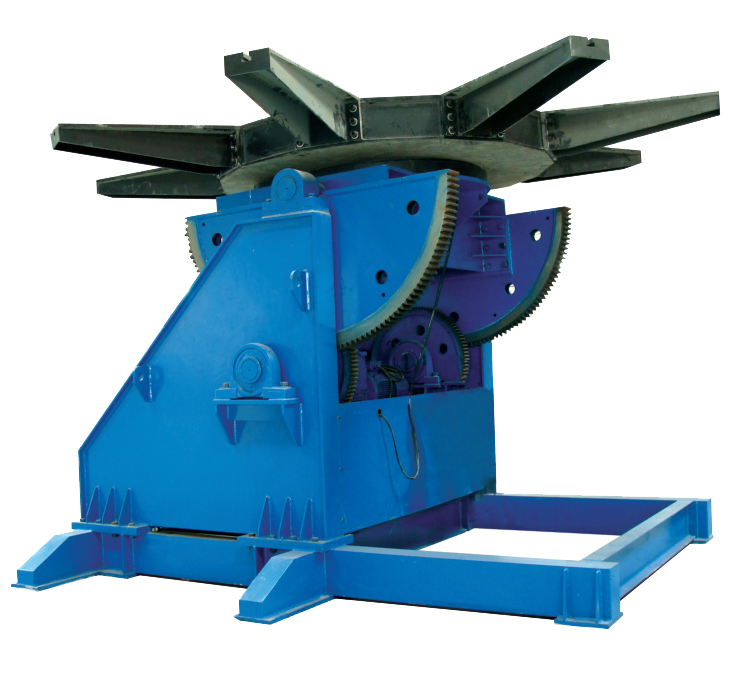

Наклон план-шайбы обеспечивается зубчатыми секторами, установленными в цапфах рамы. Зубья секторов наклона обработаны шлифовкой для обеспечения плавной работы.
Привод вращения план-шайбы на основе двигателя переменного тока с высокоточным тяжелонагруженным зубчатым редуктором и частотным регулятором привода обеспечивает плавную регулировку скорости вращения во время сварки. Привод наклона план-шайбы обеспечивает наклон в диапазоне 0-120° с установленной фиксированной скоростью.
Технические характеристики позиционеров INHB, INTEGRAL
| Модель | Грузоподъемность, тонн | Диаметр планшайбы, мм | Скорость вращения, об/мин | Скорость наклона, об/мин | Угол наклона, град | Центр тяжести, мм | Эксцентриситет, мм | Питание сети, В/ф |
| INНВ-5 | 0,5 | 800 | 0,135-1,35 | 0,6 | 120 | 200 | 150 | 380/3 |
| INНВ-10 | 1,0 | 1200 | 0,054-0,54 | 0,39 | 120 | 250 | 200 | 380/3 |
| INНВ-20 | 2,0 | 1200 | 0,054-0,54 | 0,39 | 120 | 250 | 200 | 380/3 |
| INНВ-30 | 3,0 | 1400 | 0,05-0,5 | 0,33 | 120 | 300 | 200 | 380/3 |
| INНВ-50 | 5,0 | 1600 | 0,05-0,5 | 0,33 | 120 | 300 | 200 | 380/3 |
| INНВ-100 | 10,0 | 1800 | 0,038-0,38 | 0,26 | 120 | 400 | 250 | 380/3 |
Примечание: По особой спецификации может быть изготовлено оборудование в соответствие с требованиями пользователя.
