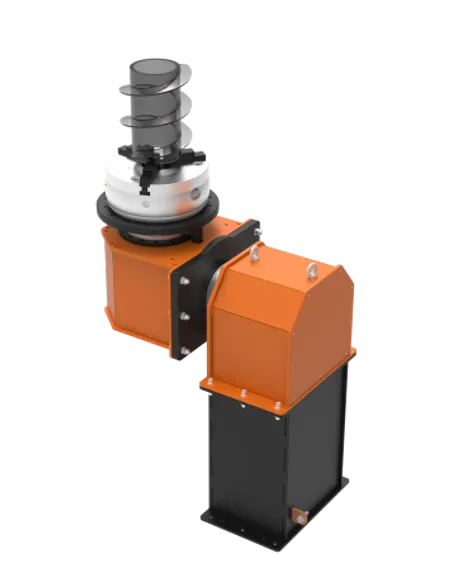

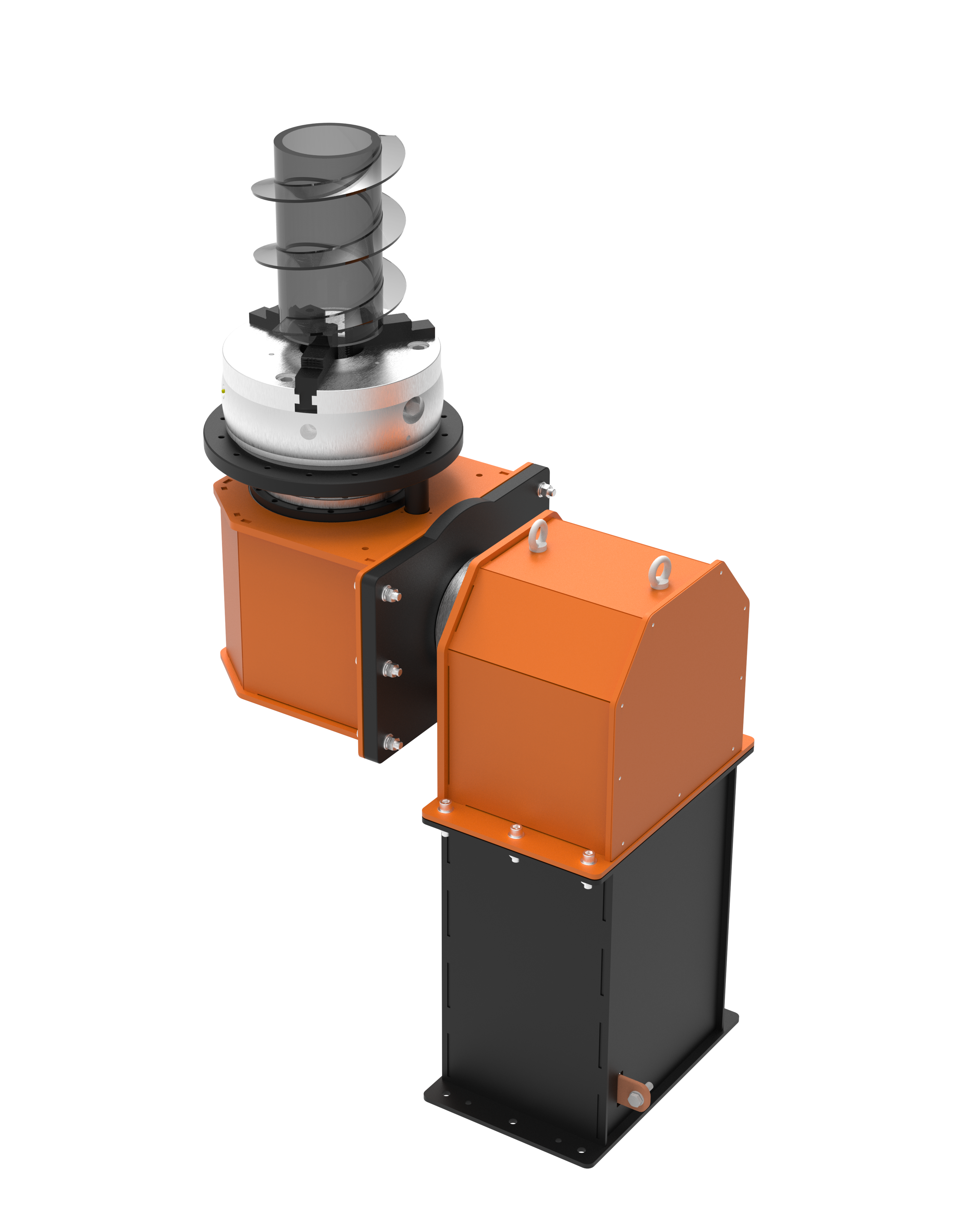

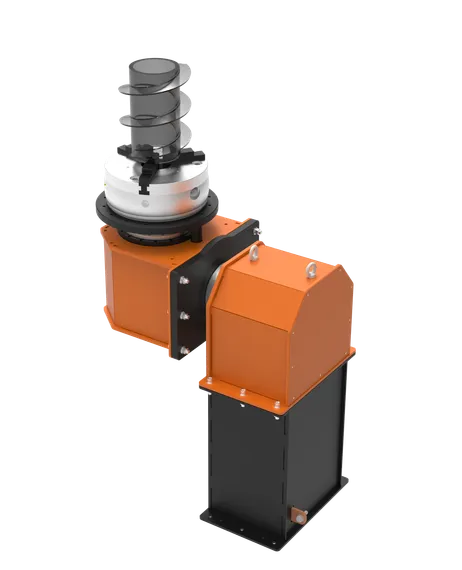

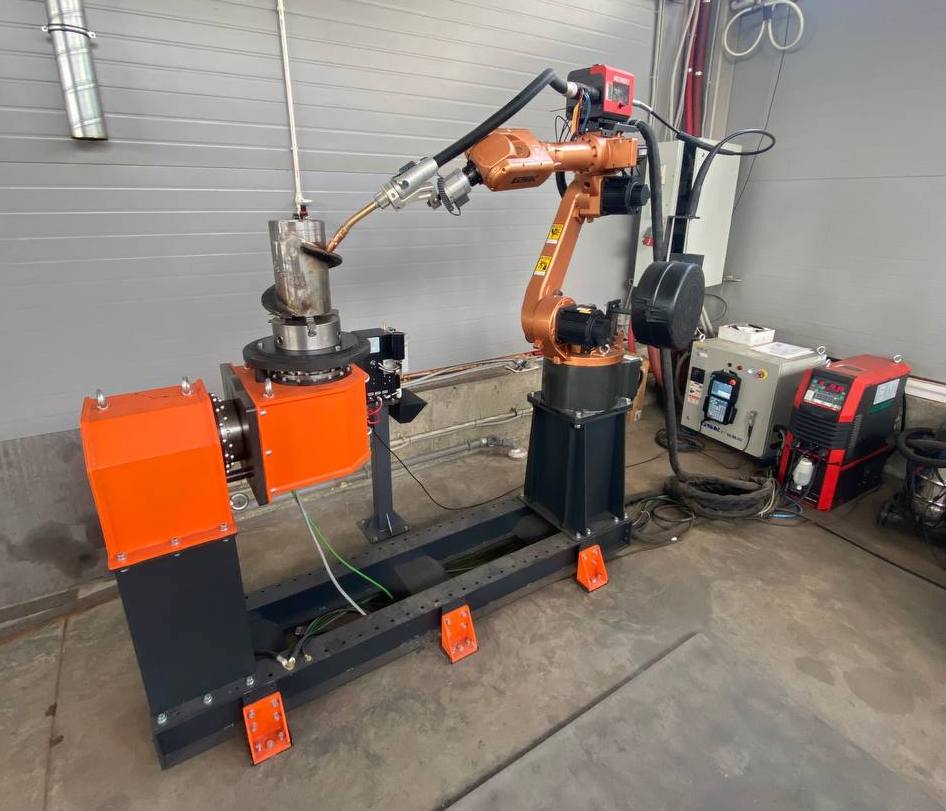

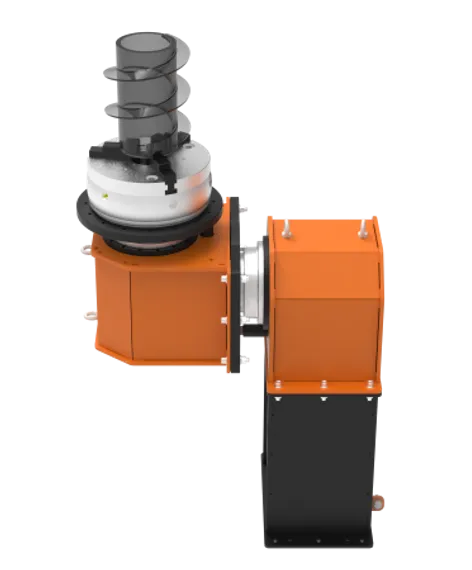

Двухосевой позиционер-вращатель RAX500.2 предназначен для сварки изделий, небольших размеров, которые требуется вращать вокруг горизонтальной и вертикальной осей при осуществлении сварки.

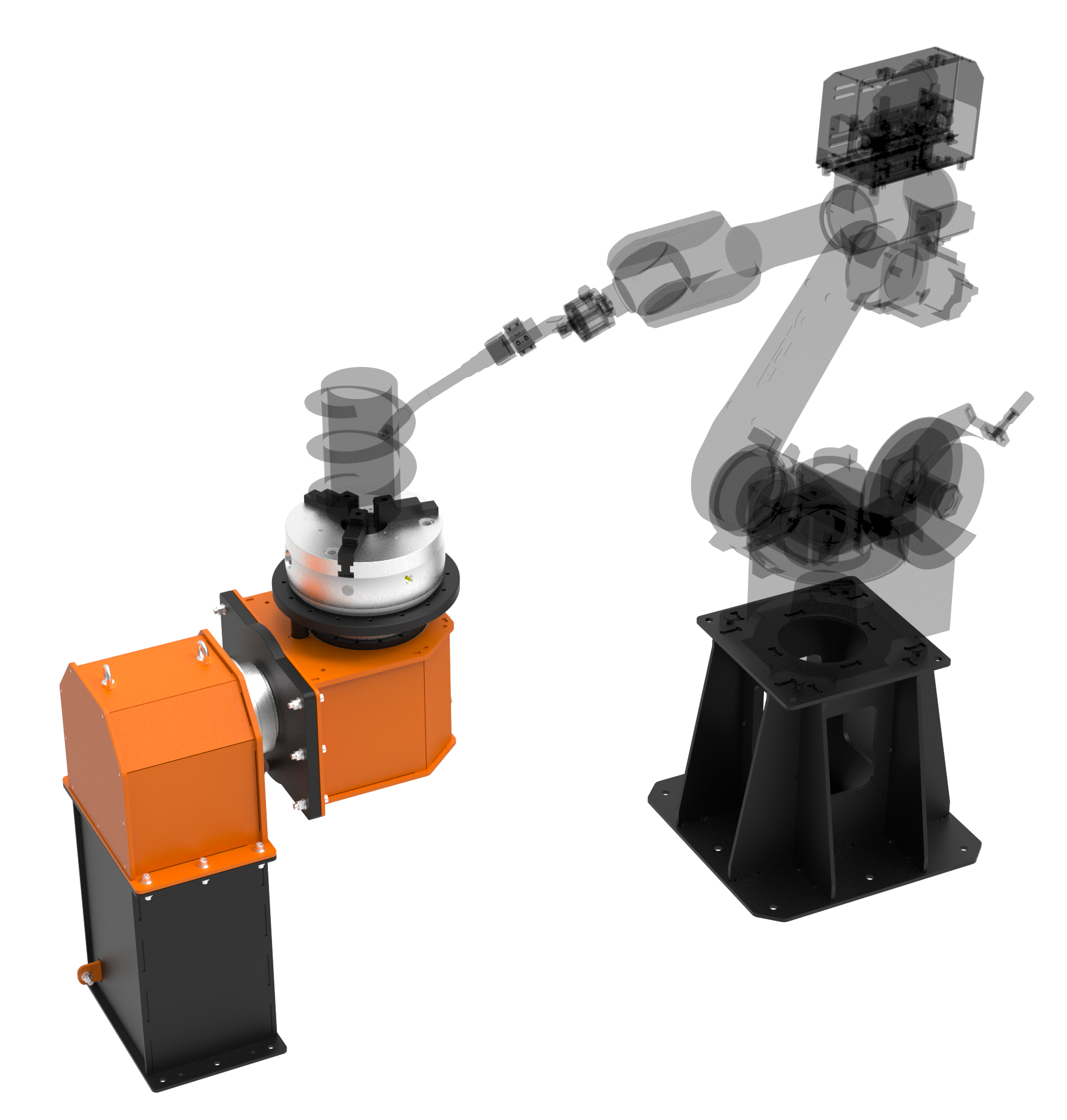

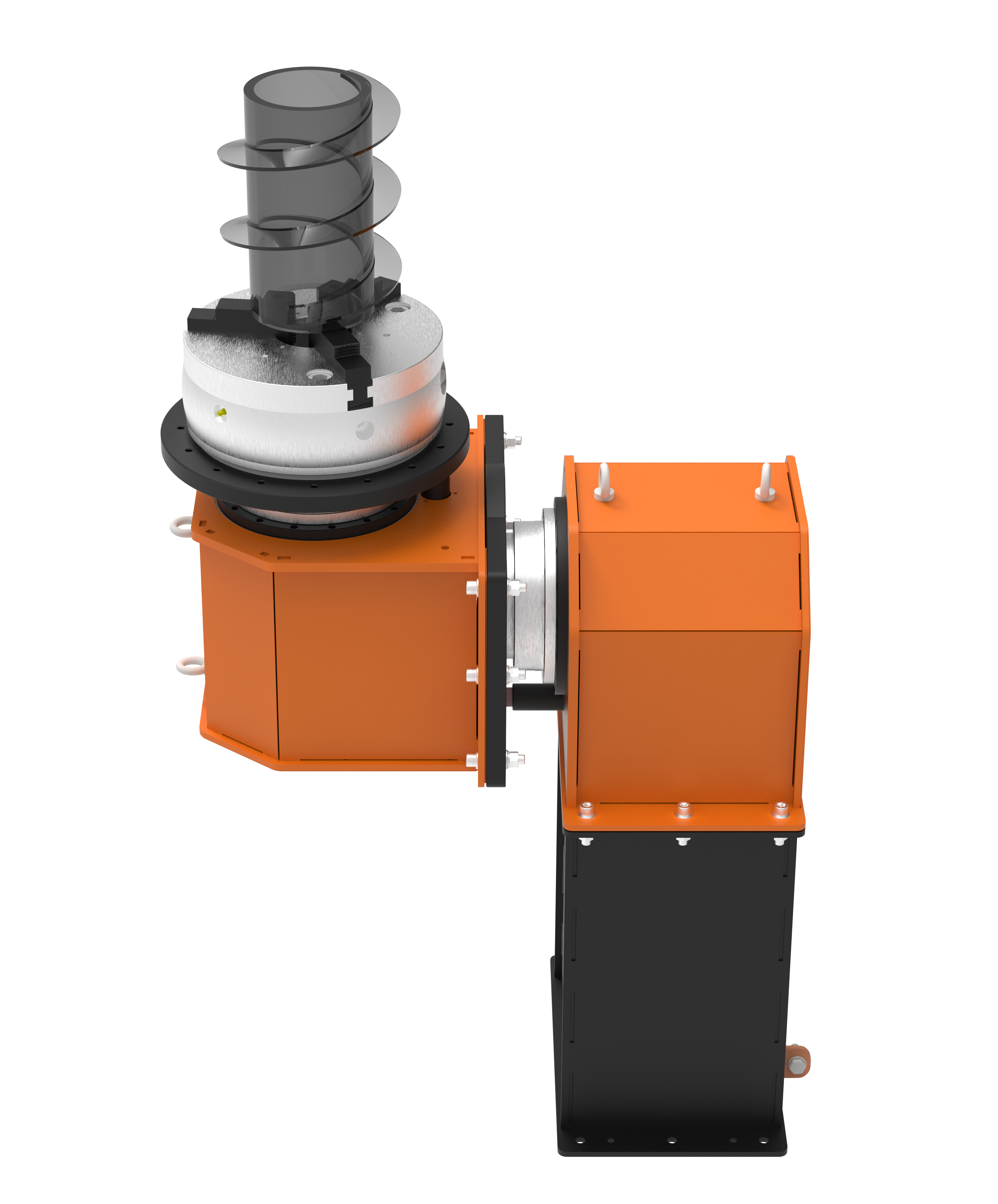

Сварочные двухосевые позиционеры Robaxis применяются при сварке тел вращения, труб с фланцами, отводами и подобных изделий. На позиционере осуществляется сварка сложных деталей, требующих наклона и вращения в таком положении при проведении работ. Позиционер состоит из тумбы-подставки, комбинации двух одноосевых позиционеров и рабочего стола (планшайбы) с резьбовыми отверстиями для установки самоцентрирующихся патронов или другой оснастки.

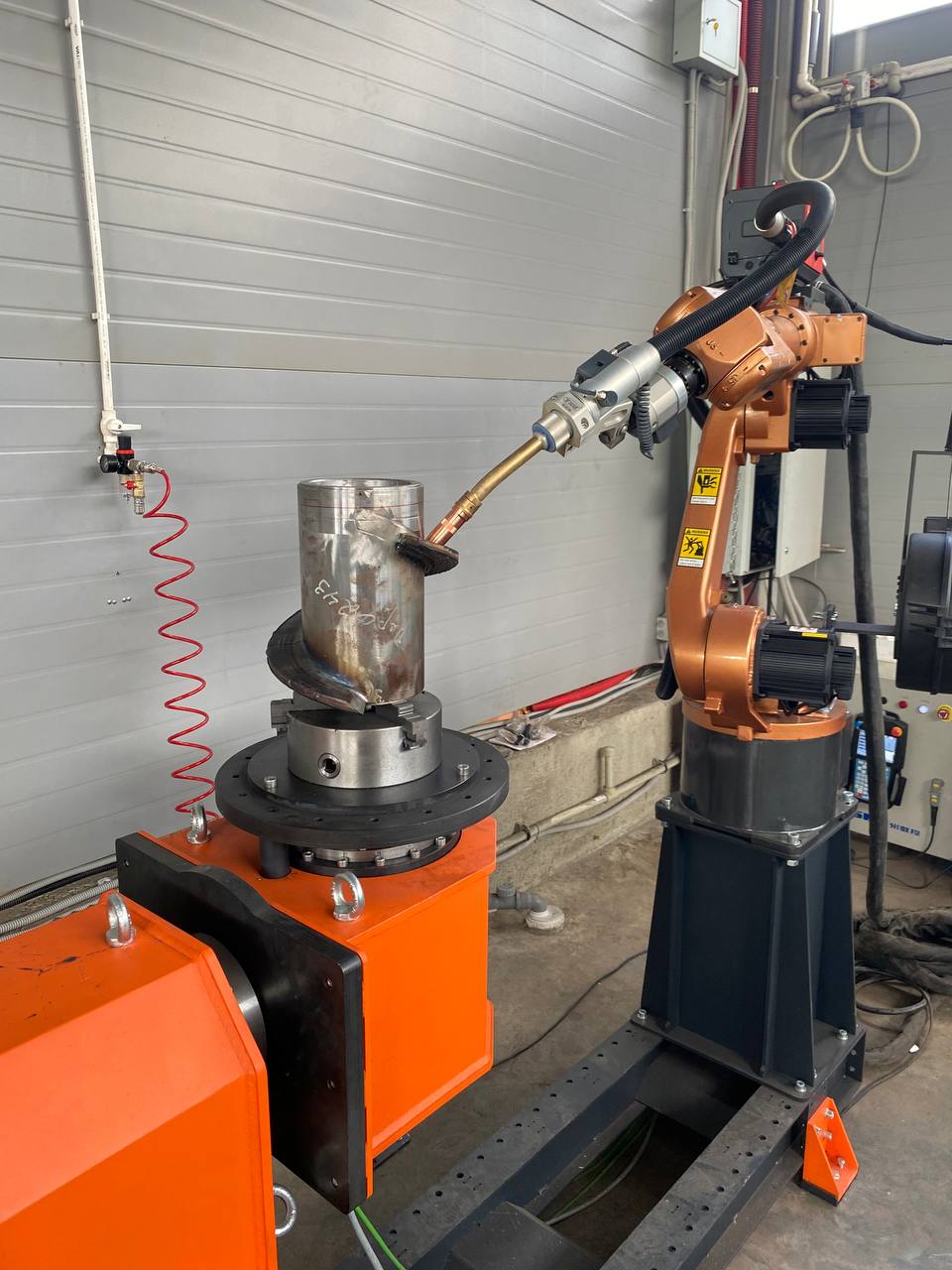

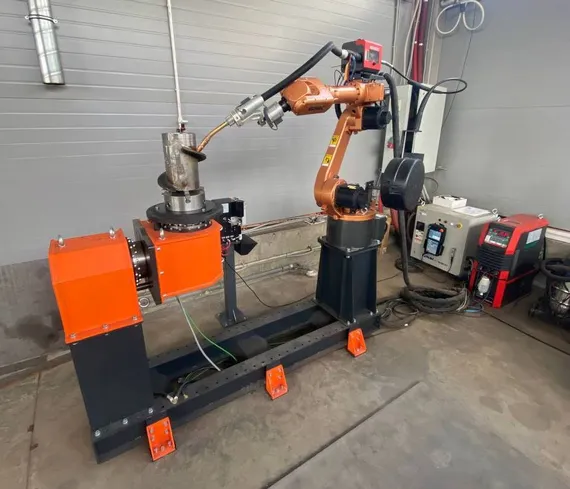

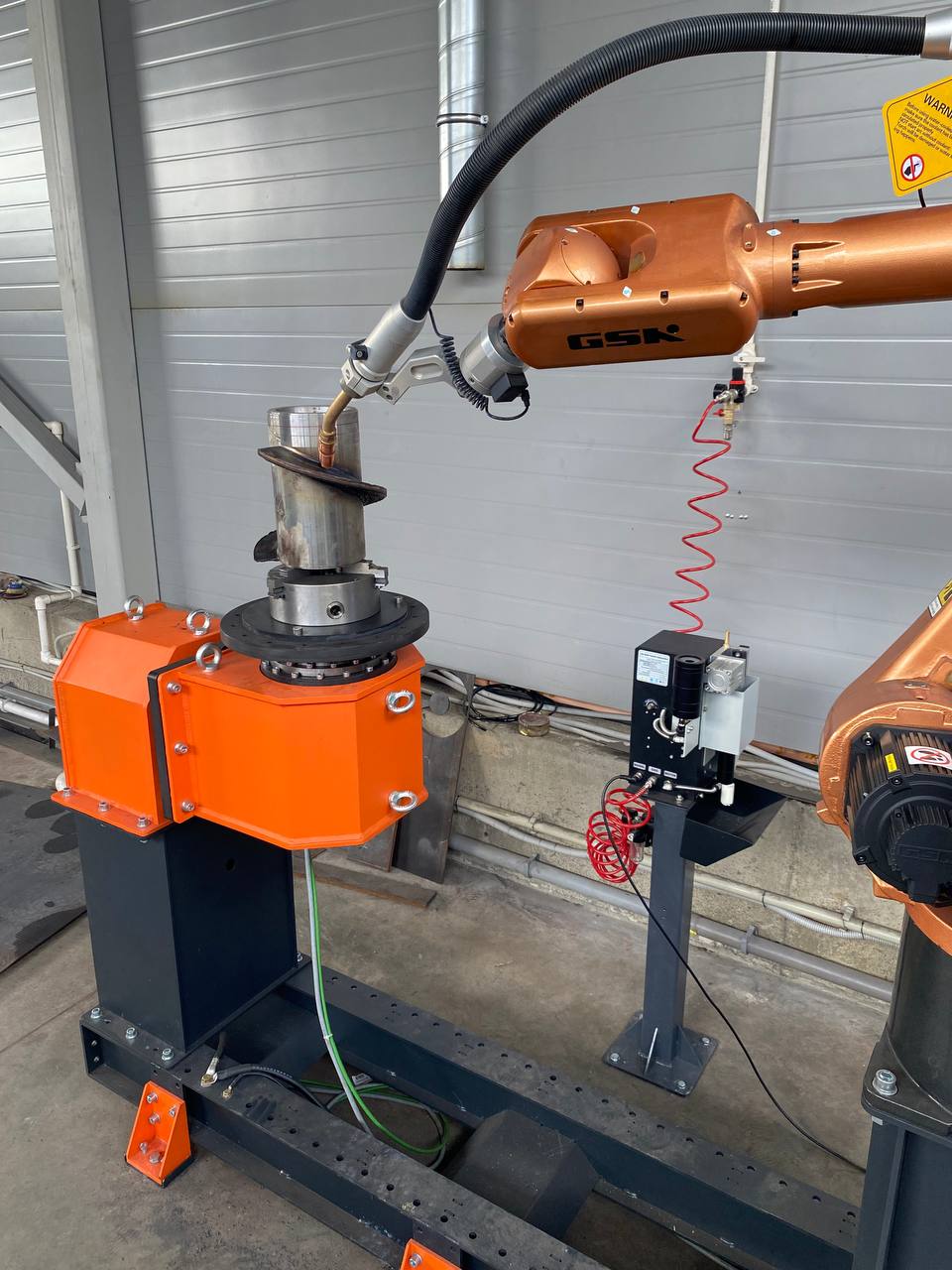

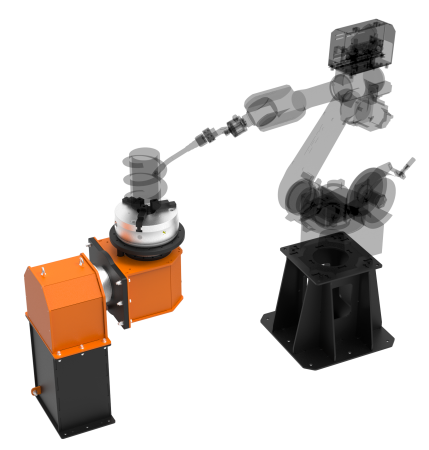

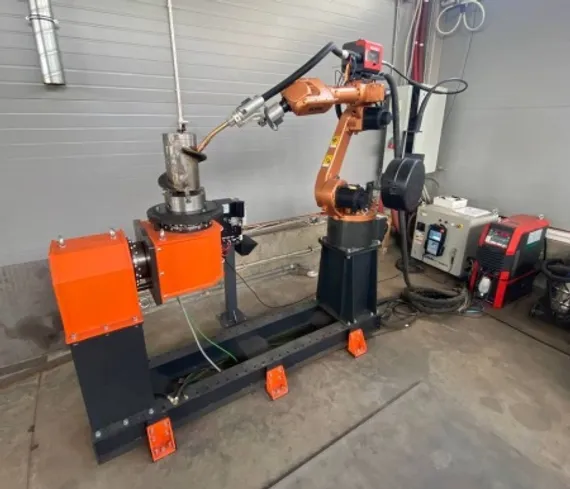

Привод вращения позиционеров осуществляется с помощью сервомоторов, может быть интегрирован в общую систему управления роботизированным комплексом. Приводы позиционеров являются дополнительными осями робота, данная функция обеспечивает управляемое движение изделия в единой системе координат комплекса во время проведения сварочных работ.
Технические характеристики позиционера RAX500.2, Robaxis
| Грузоподъёмность позиционера | 400 кг |
| Скорость вращения | 0,1-12 об/мин |
| Скорость поворота позиционера | 0,1-8 об/мин |
| Высота от пола до планшайбы в горизонтальном положении | 1000 мм |
| Диаметр планшайбы (стандарт) | 380 мм |
| Максимальная высота устанавливаемой детали с оснасткой | 500 мм |
| Масса позиционера | 200 кг |
