Описание

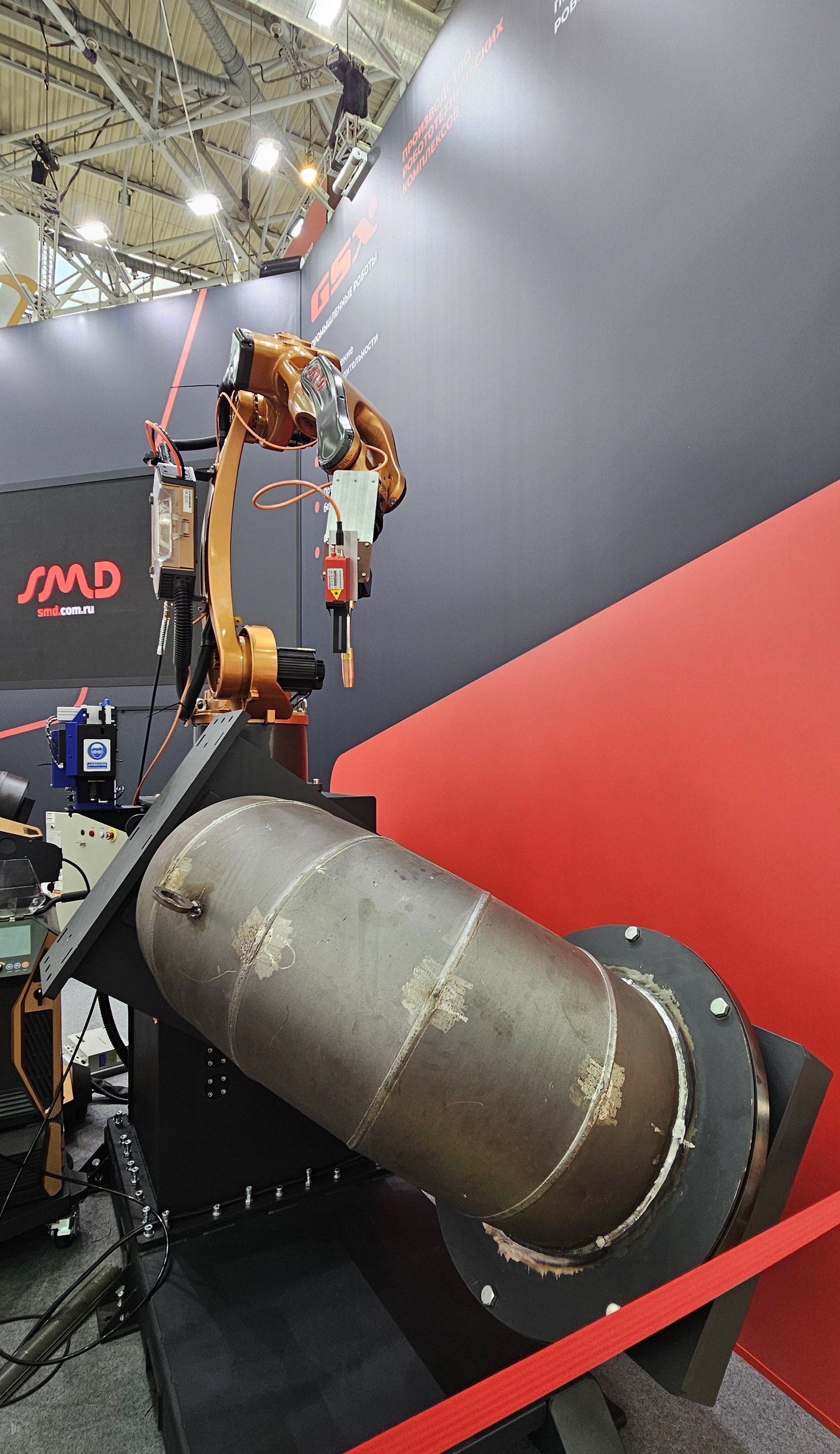

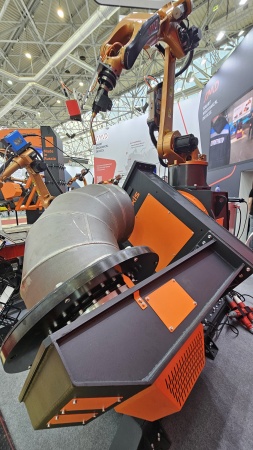

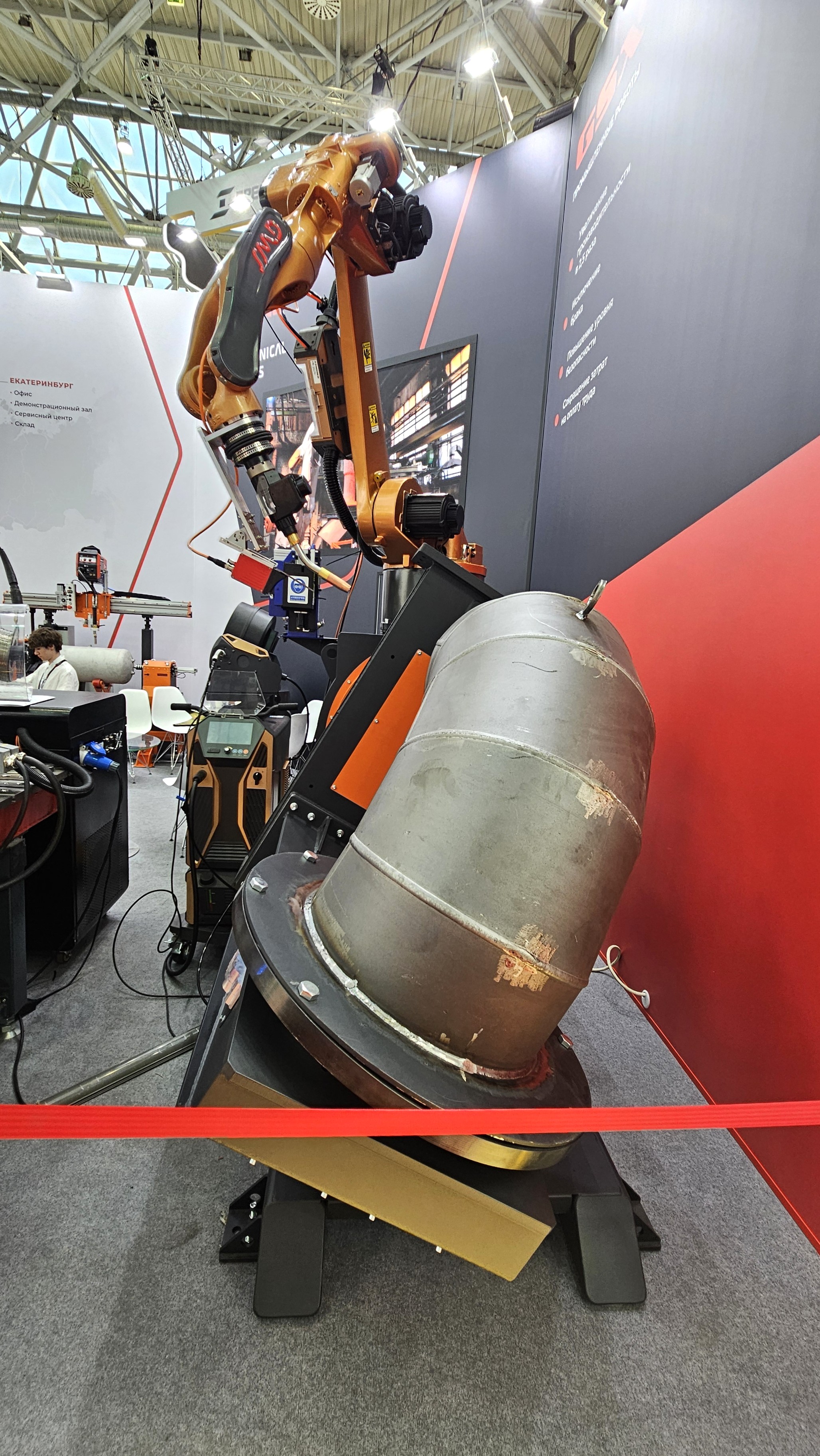

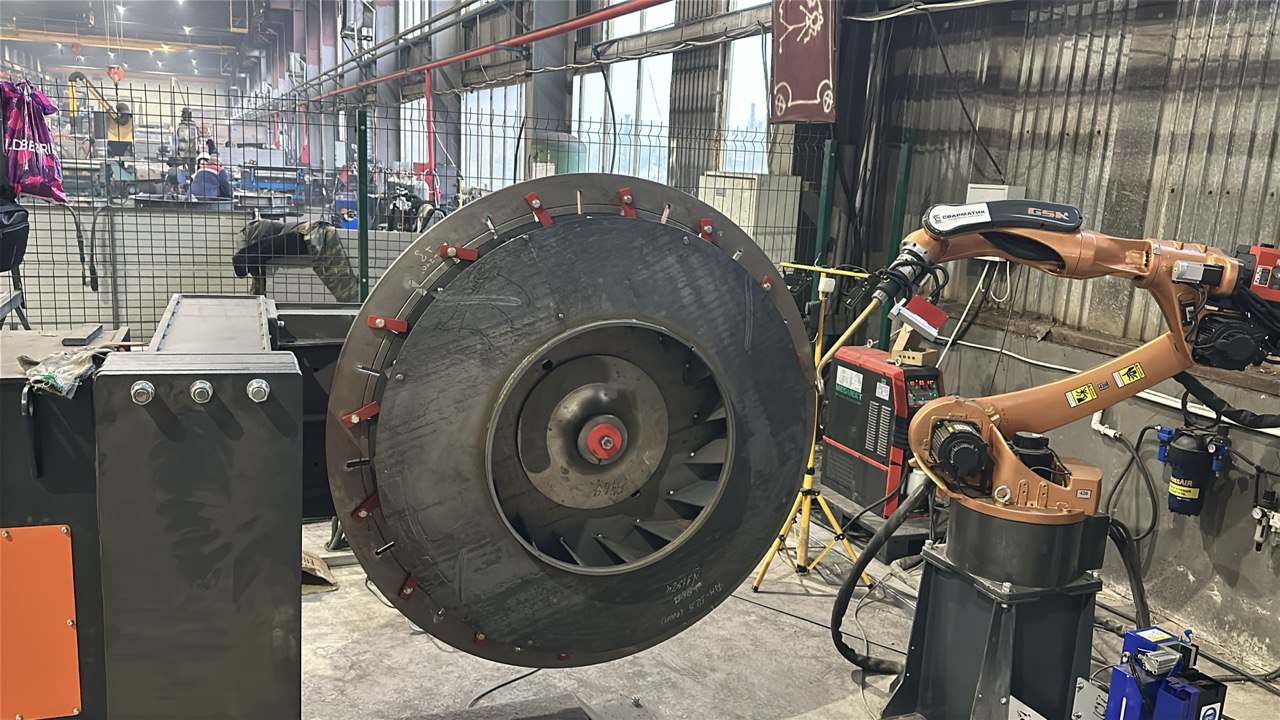

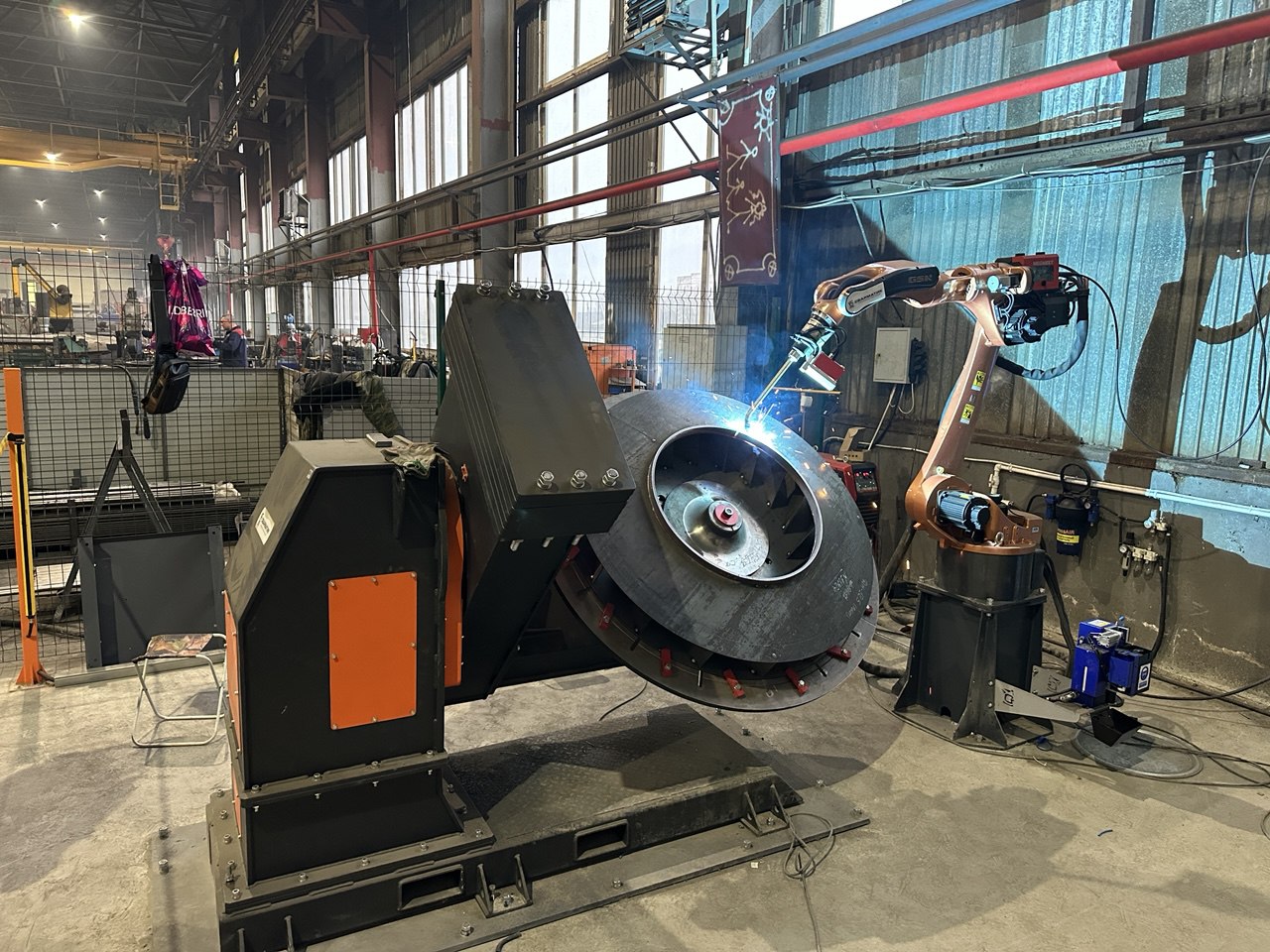

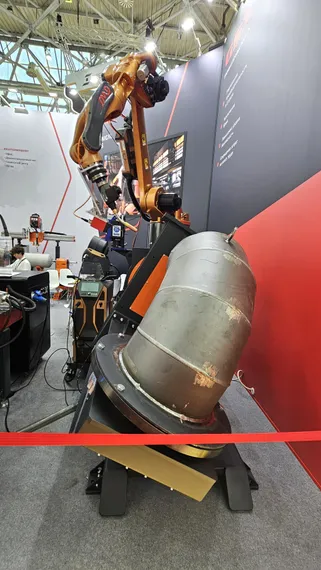

L-позиционер ROBAXIS.L.1000.1,5 предназначен для сварки сложных изделий, среднего размера, требующих поворота относительно двух осей во время выполнения технологических операций. Наличие двух дополнительных осей значительно расширяют зону досягаемости робота манипулятора при сварке изделий. Совокупность движения осей робота и движения осей манипулятора создают необходимую технологическую скорость обработки изделия и позволяют обрабатывать изделия со сложнейшими геометрическими поверхностями.
Приводы вращения интегрированы в общую систему управления и являются дополнительными осями робота манипулятора. Общий. L-позиционере ROBAXIS.L.1000.1,5: длина заготовок до 1180 с учётом крепёжного приспособления, радиус до 870 мм, масса с учётом кондуктора до 1000 кг. Управление L-позиционером ROBAXIS.L.1000.1,5 интегрировано в общую систему управления роботом и осуществляется с пульта управления.
Для проведения сварочных работ к планшайбе посредством подвижного контакта подсоединён кабель массы со сварочного источника. Также для проверки соответствия механических и программных нулей позиционера на обеих осях вращения размещены нониусы, через совмещение которых можно визуально определить наличие или отсутствие смещения.
Технические характеристики позиционера ROBAXIS.L.1000, Robaxis
| Грузоподъёмность осей №2 и №3, кг | 450 (каждая) |
| Скорость вращения оси №1 (при максимальной нагрузке), об/мин | 0,1-3,5 |
| Высота от пола до центров вращения осей №2 и №3, мм | 1080 |
| Время смены положений, с | 8,5 |
| Радиус поворота оси №1, мм | 1725 |
| Скорость вращения осей №2 и №3, об/мин | 0,1-10 |
| Расстояние между планшайбами максимальное, мм | 1716 |
| Максимальный рабочий радиус, мм | 750 |
| Габаритные размеры (ДхШхВ), мм | 2470 х 2430 х 1330 |
| Масса позиционера, кг | 1350 |
