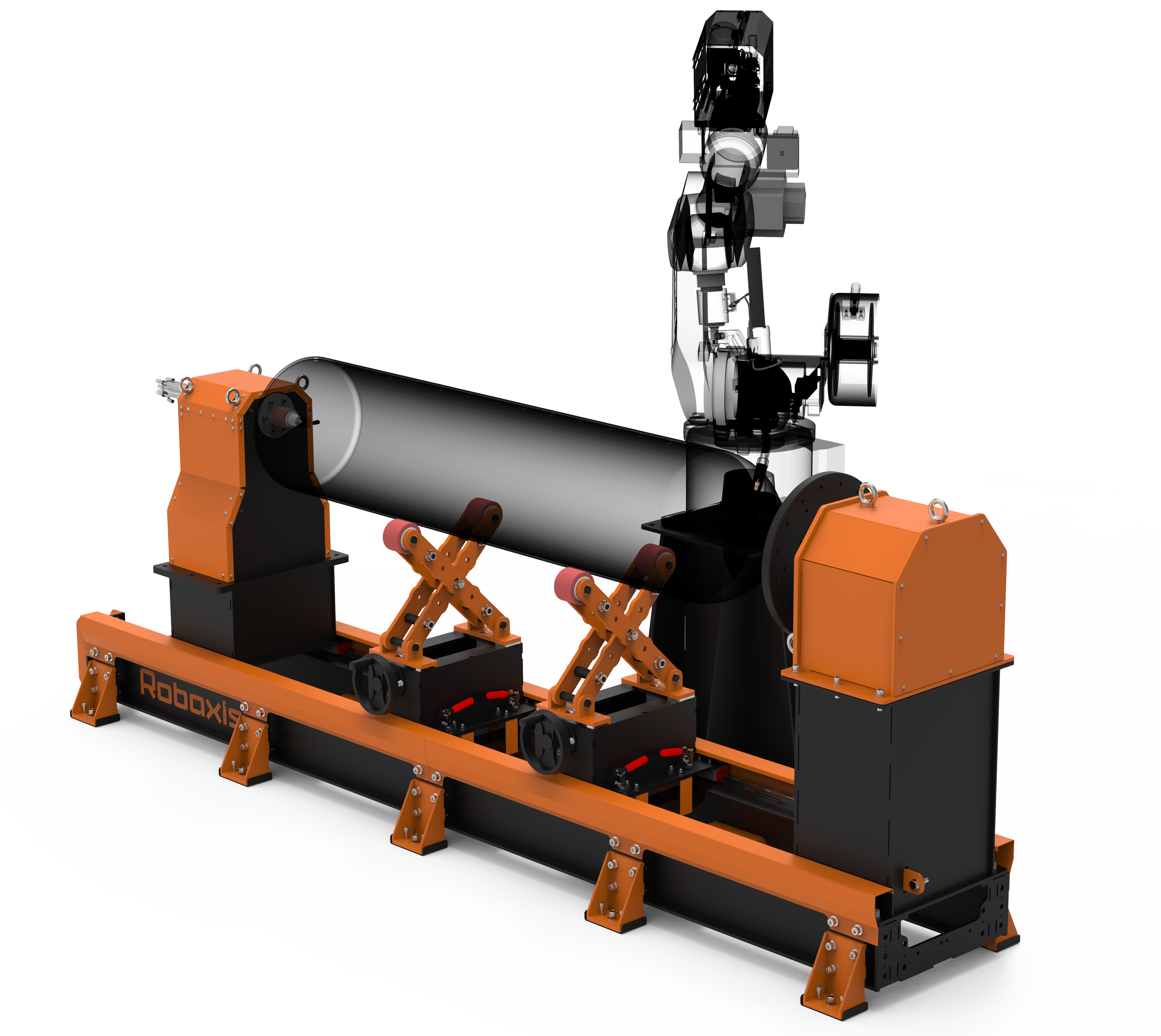

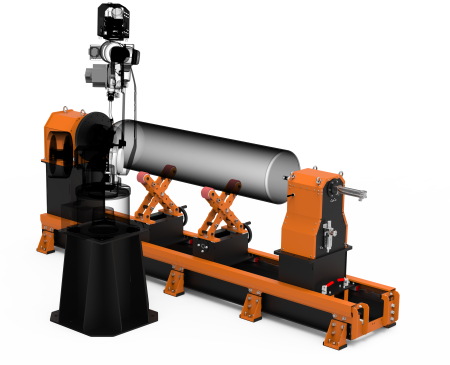

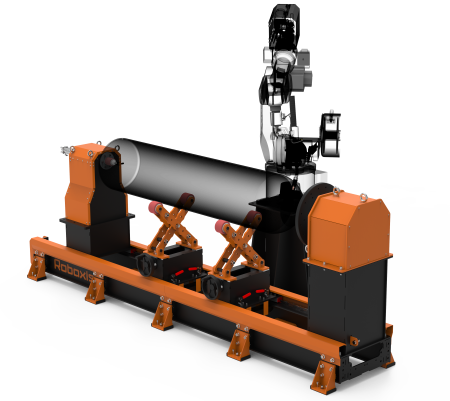

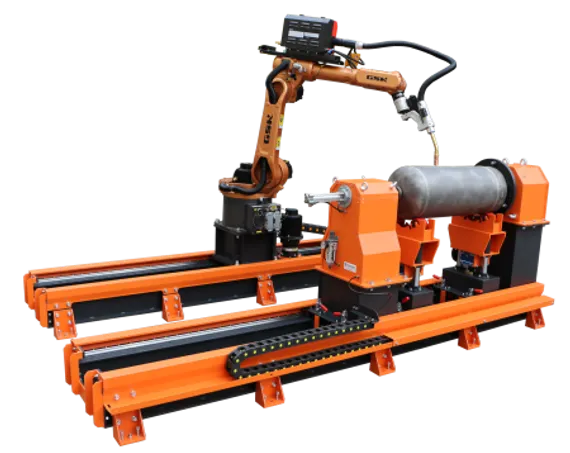

Вращатель сварочный с подвижной пневмопинолью, Robaxis

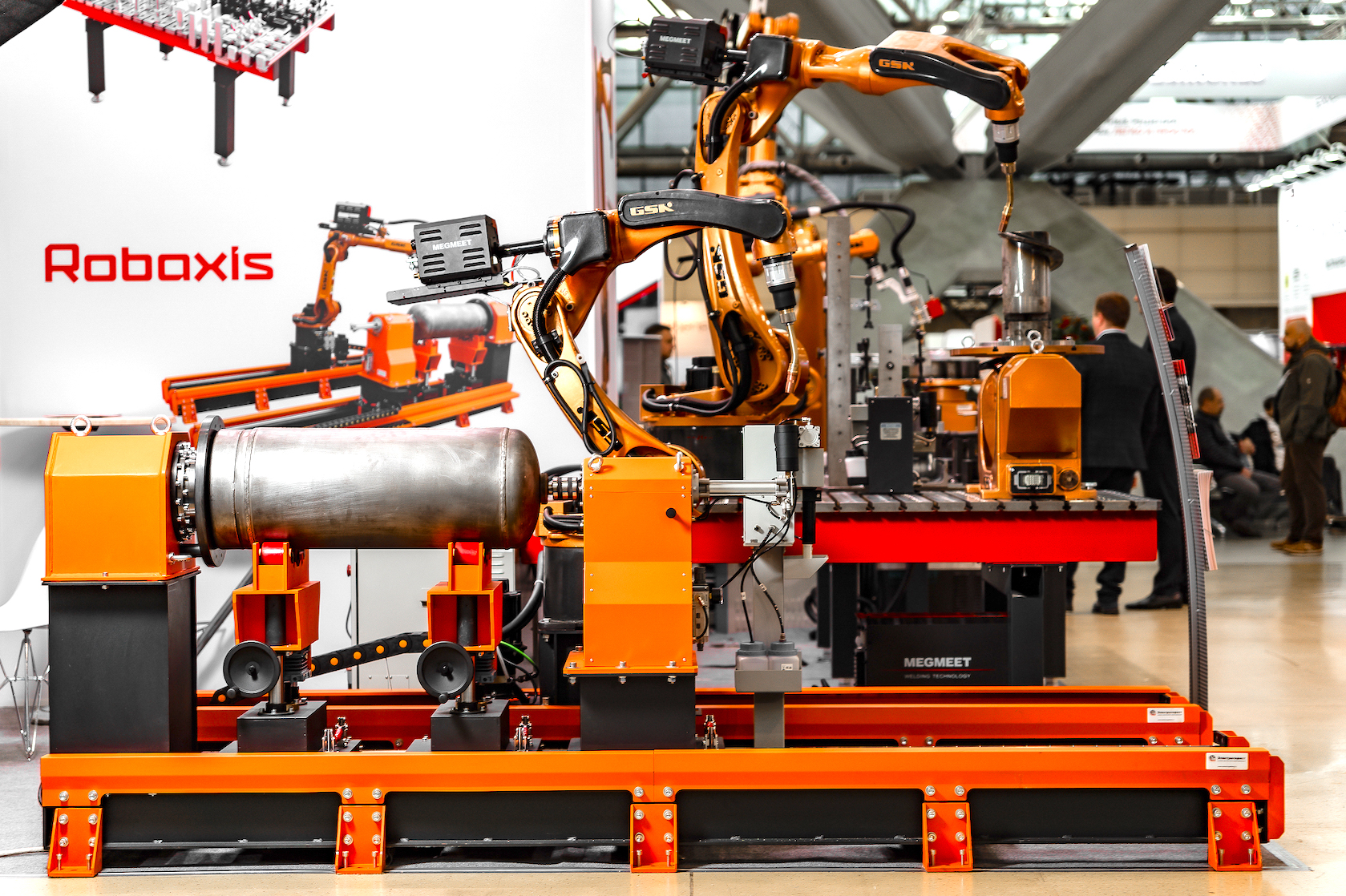

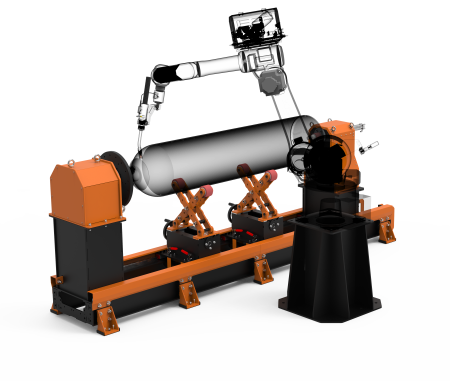

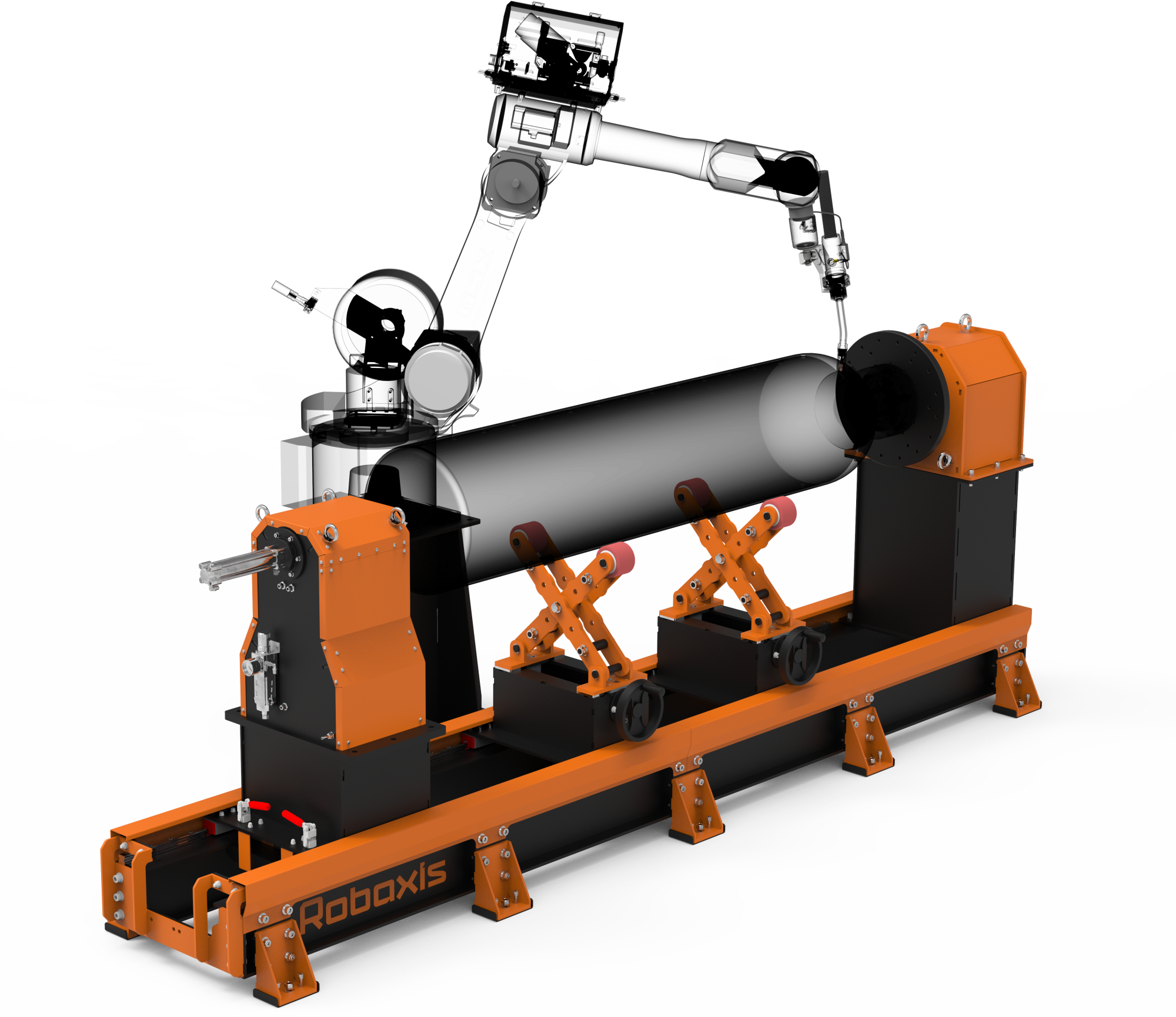

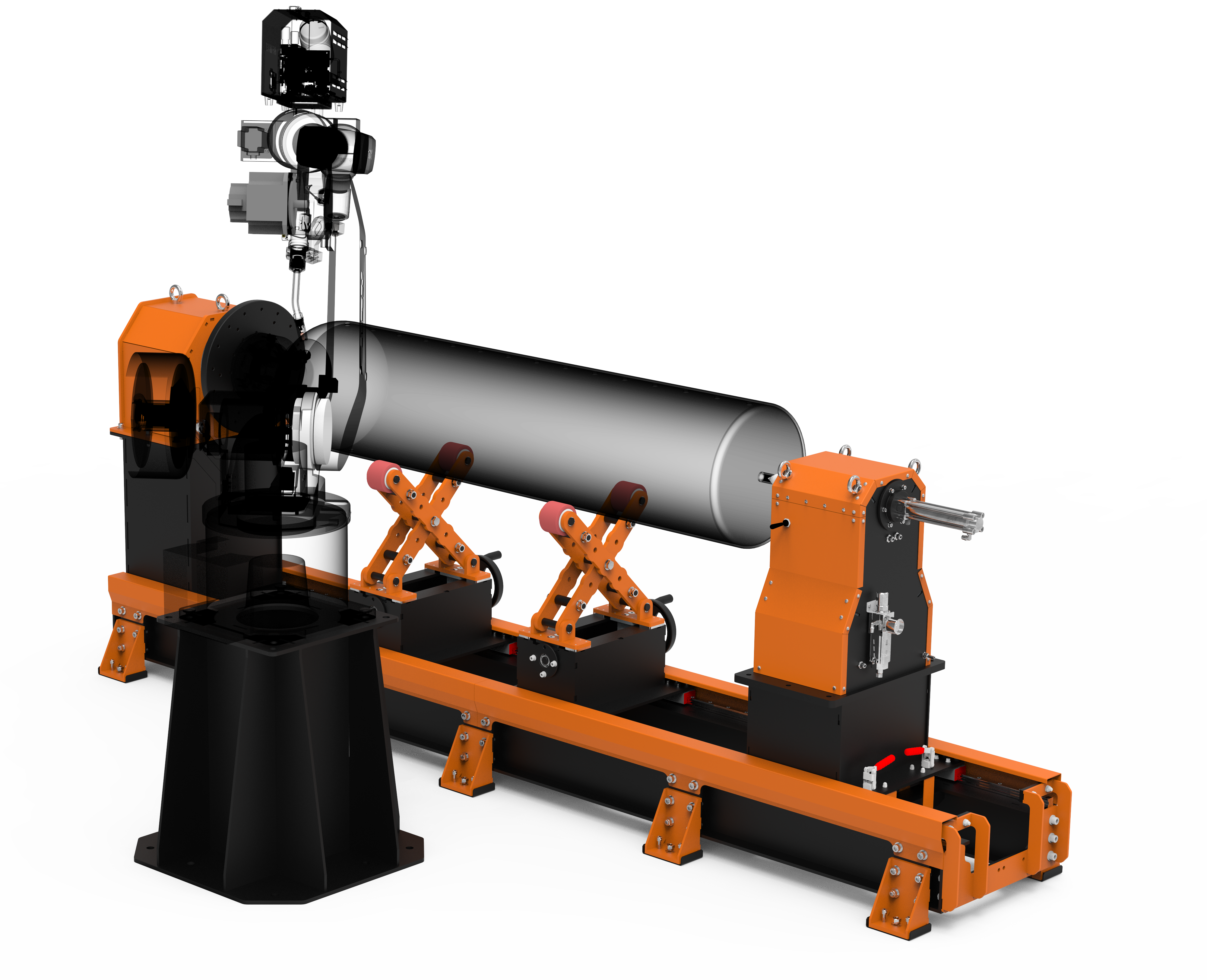

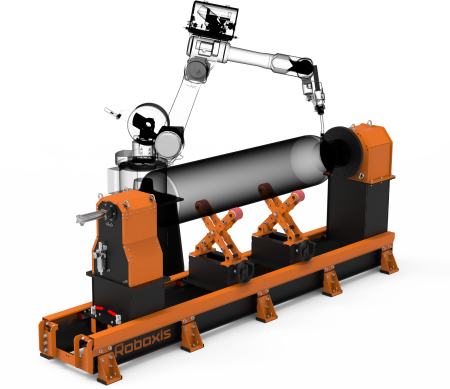

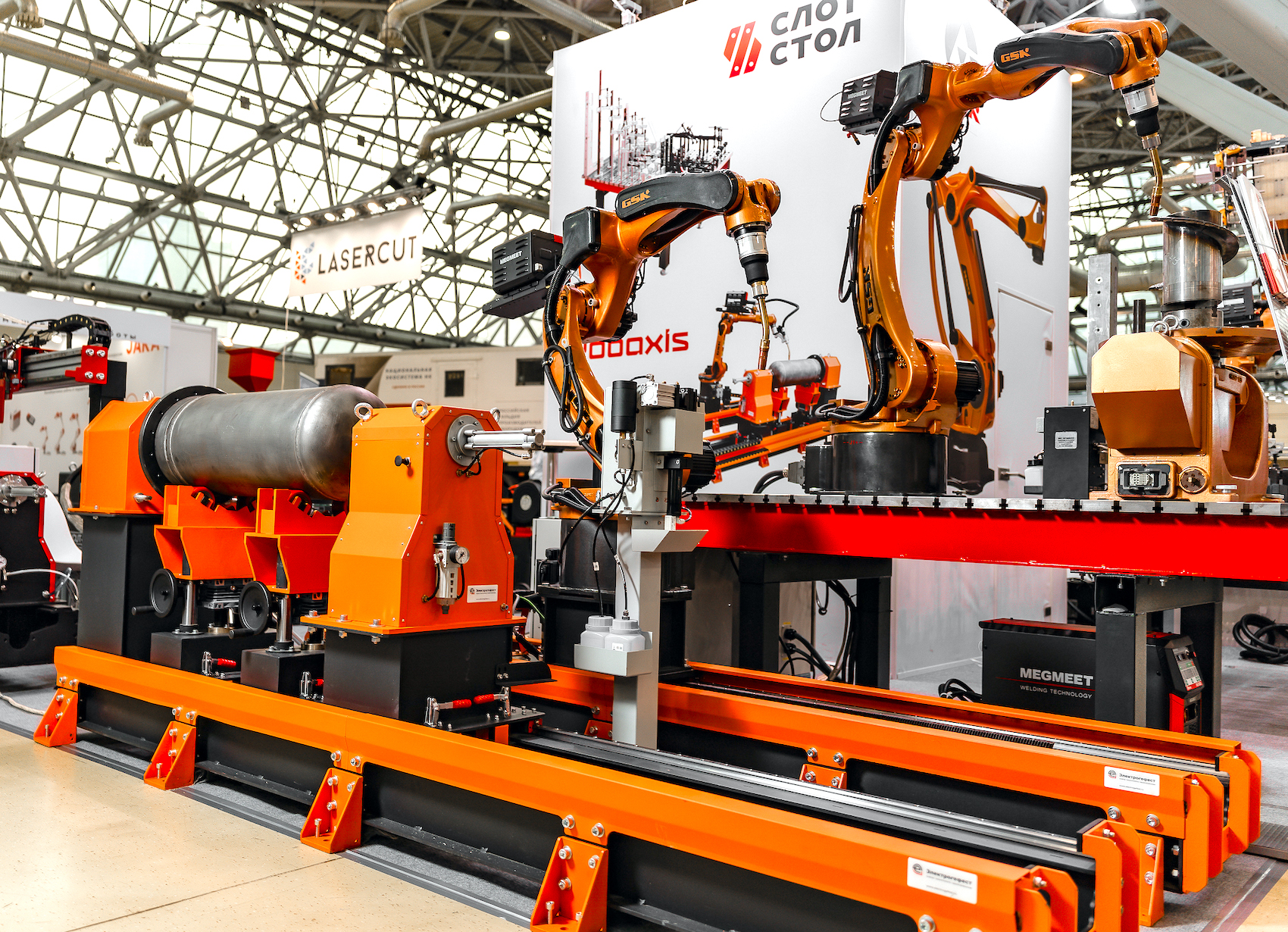

Горизонтальный сварочный вращатель с подвижной пневмопинолью используется в составе роботизированных сварочных комплексов. Привод вращения планшайбы вращателя осуществляется с помощью сервомотора, интегрирован в общую систему управления комплексом и является дополнительной осью робота. Данная функция обеспечивает управляемое вращение изделия в единой системе координат роботизированного комплекса.

Основой позиционера является общая жесткая рама, на которой установлены все остальные элементы. Общая рама обеспечивает жесткость конструкции и общую соосность всех элементов позиционера. Рама позиционера имеет модульную конструкцию и может быть любой длины, с шагом кратным одному метру.

Передняя бабка – неподвижная, приводная, модульная – на основе одноосевого позиционера RAX500, комплектуется планшайбой с резьбовыми отверстиями, которые позволяют установить самоцентрирующиеся патроны или другие приспособления. На раме позиционера установлены линейные направляющие, по которым перемещаются все подвижные элементы, вдоль оси вращения. Задняя бабка – подвижная, что позволяет производить установку обрабатываемых деталей разной длины. Опора задней бабки имеет систему фиксации, которая позволяет жестко фиксировать бабку в нужном положении. В корпусе задней бабки установлена пневматическая пиноль, которая имеет дополнительный ход для поджима установленного изделия. Пиноль комплектуется в стандартном исполнении вращающимся центром. При необходимости, задняя бабка может комплектоваться самоцентрирующимся токарным патроном, размером 100 или 125. Допускается использовать переднюю (приводную) бабку, как отдельный позиционер для обработки коротких деталей, массой до 500 кг.

Позиционер, в стандартном исполнении, комплектуется подвижными роликовыми опорами. Роликовая опора предназначена для поддержки и предотвращения провисания изделия при установке и проведения процессов сварки. Роликовая опора ножничного типа, ролики выполнены из конструкционной стали, снаружи имеют полиуретановое покрытие. Диаметр роликов 80 мм. Количество роликовых опор в комплекте – 2 шт. Корпус роликовых опор оснащен системой фиксации, для закрепления опор в нужном положении. Дополнительно позиционер может комплектоваться роликовыми опорами повышенной точности, которые имеют большую грузоподъемность и точность хода.

Технические характеристики сварочного вращателя Robaxis
