Характеристики
Описание

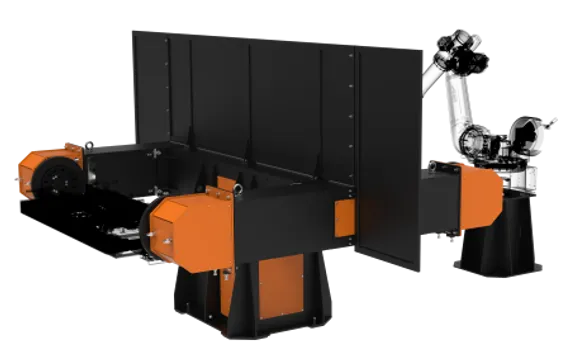

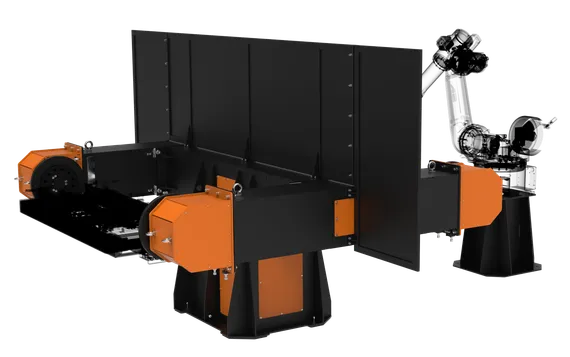

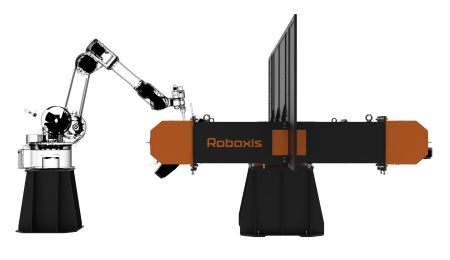

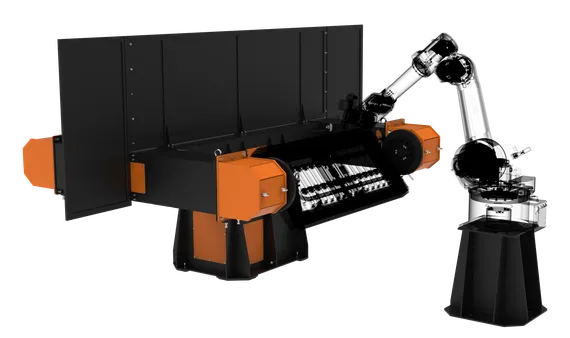

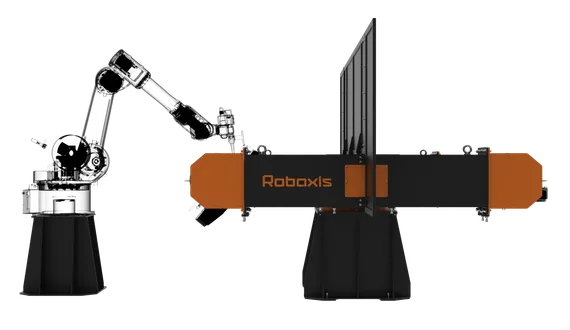

Позиционер предназначен для сборки и сварки деталей с использованием поворотного механизма для вращения изделия вокруг горизонтальной оси. Приспособление позволяет переворачивать раму, установленную на промежуточной хребтовой балке для удобства сварки со всех сторон и уменьшает непроизводственные временные затраты за счёт наличия двух зон загрузки/выгрузки.

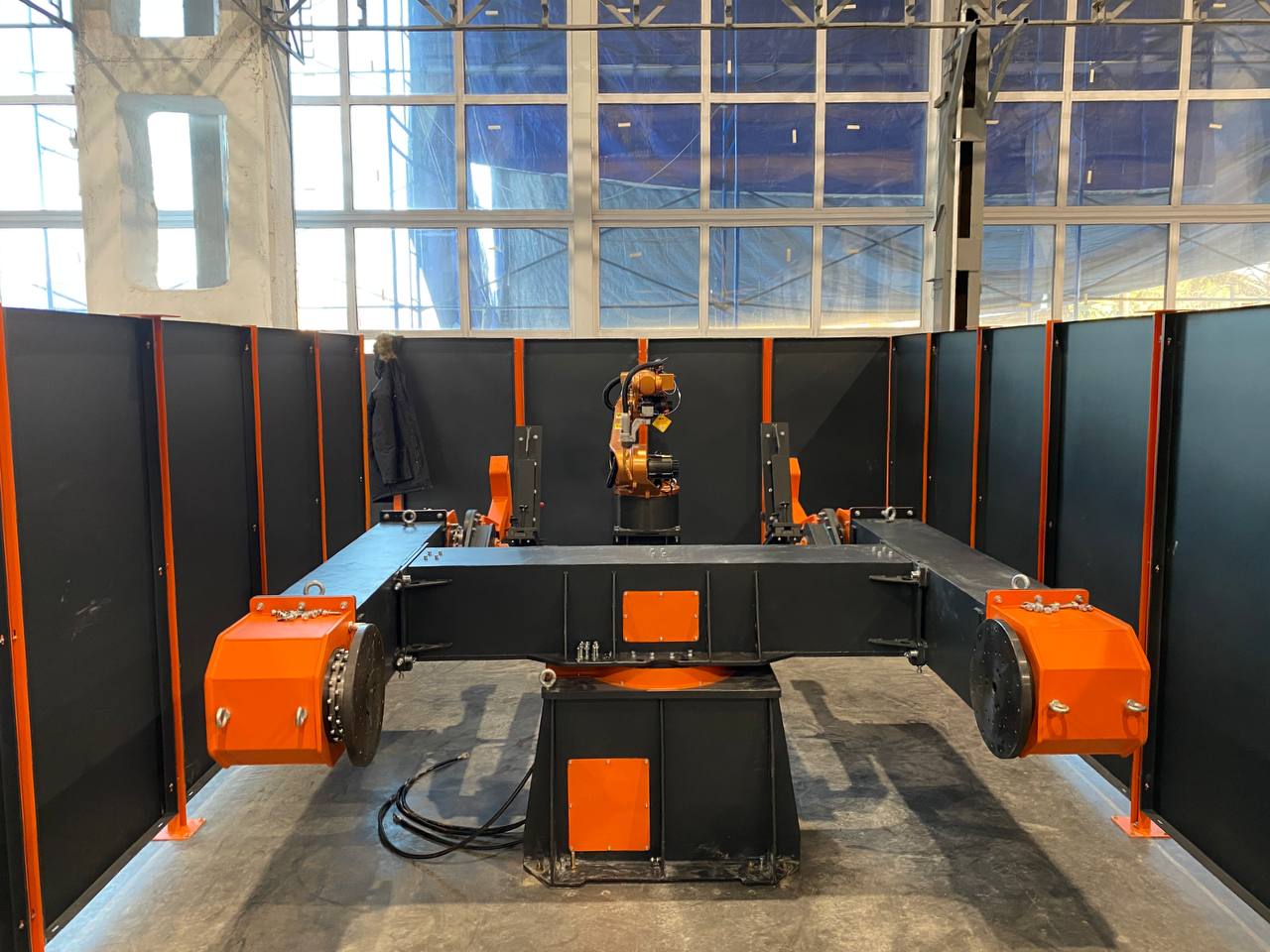

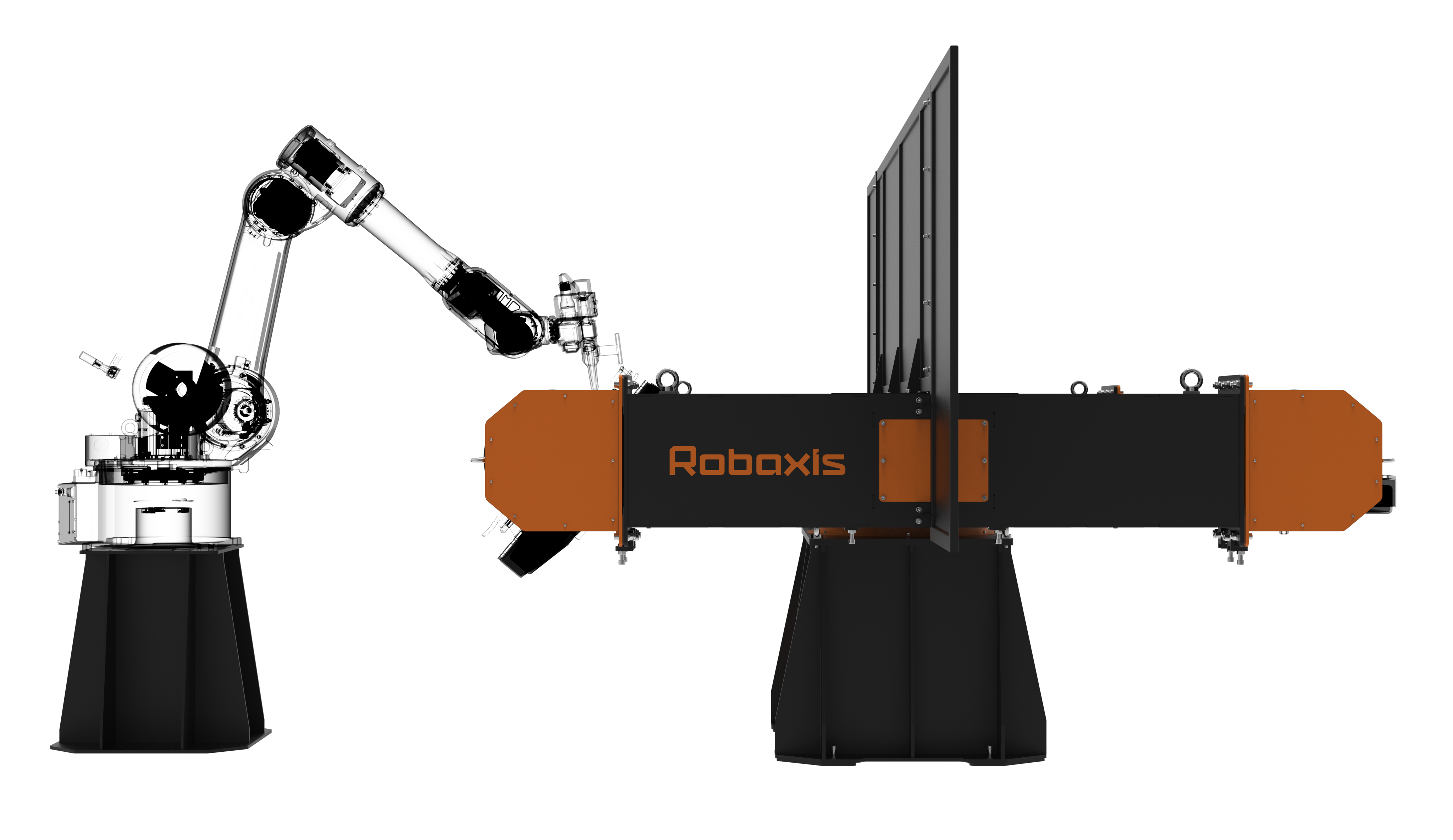

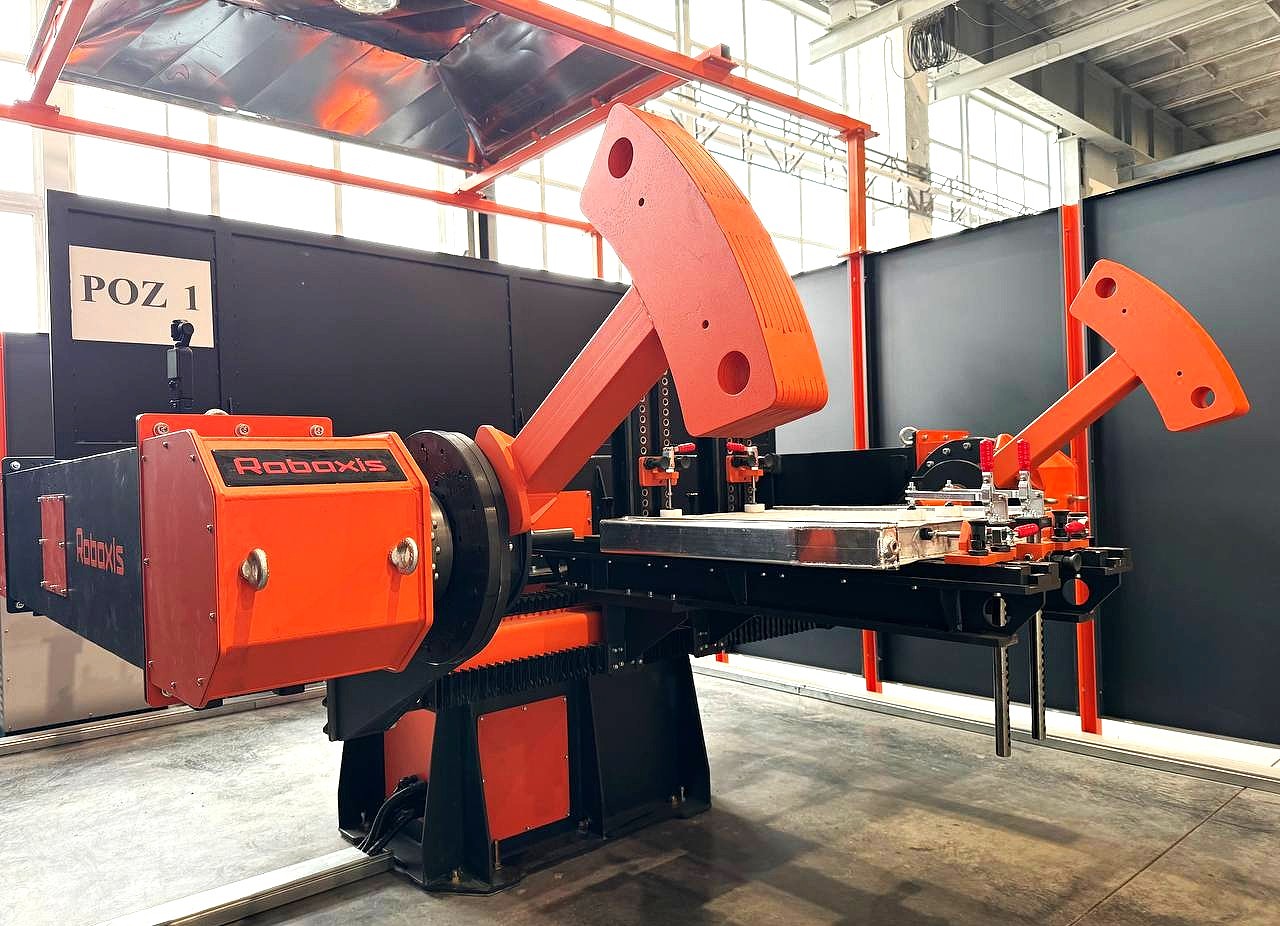

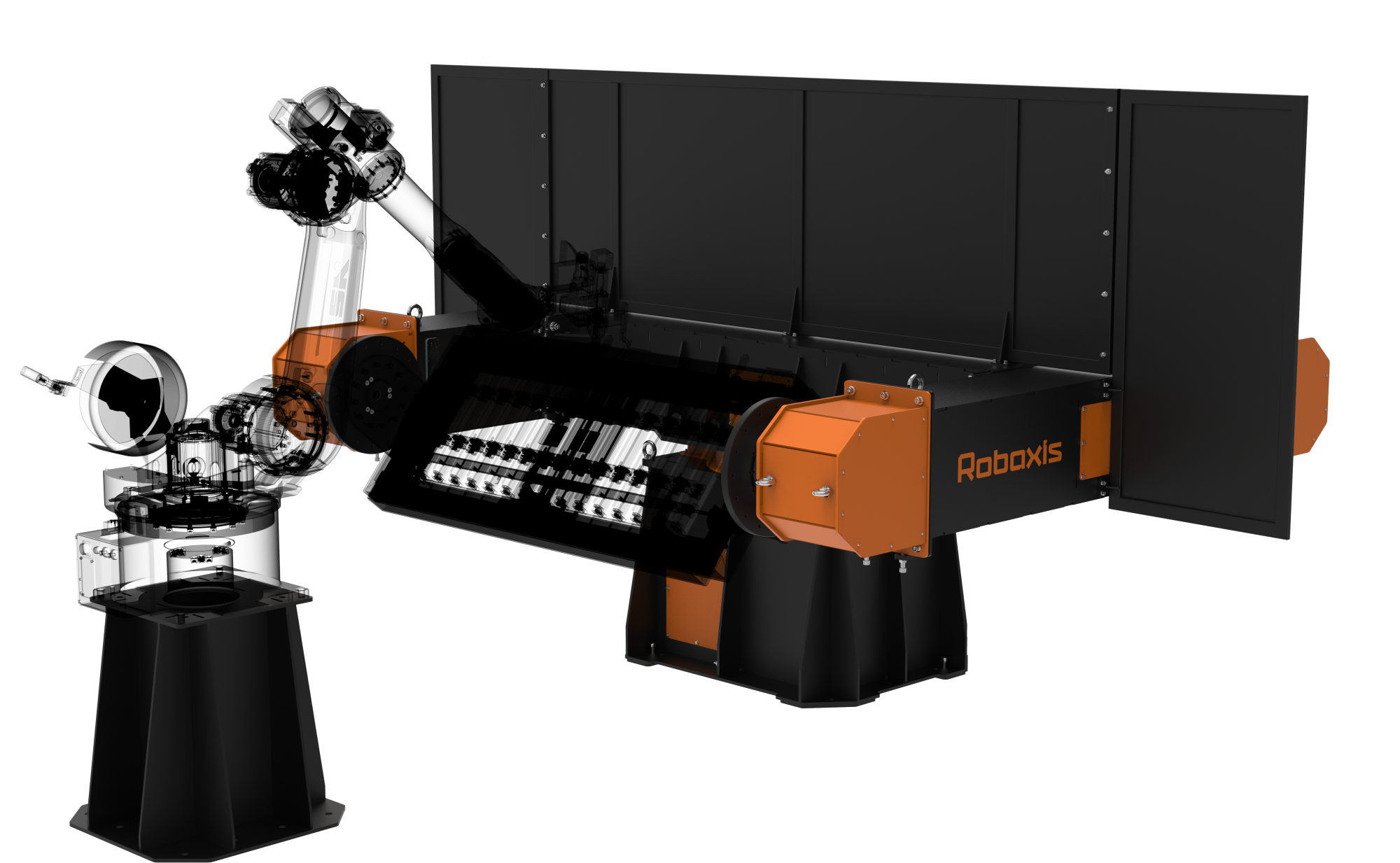

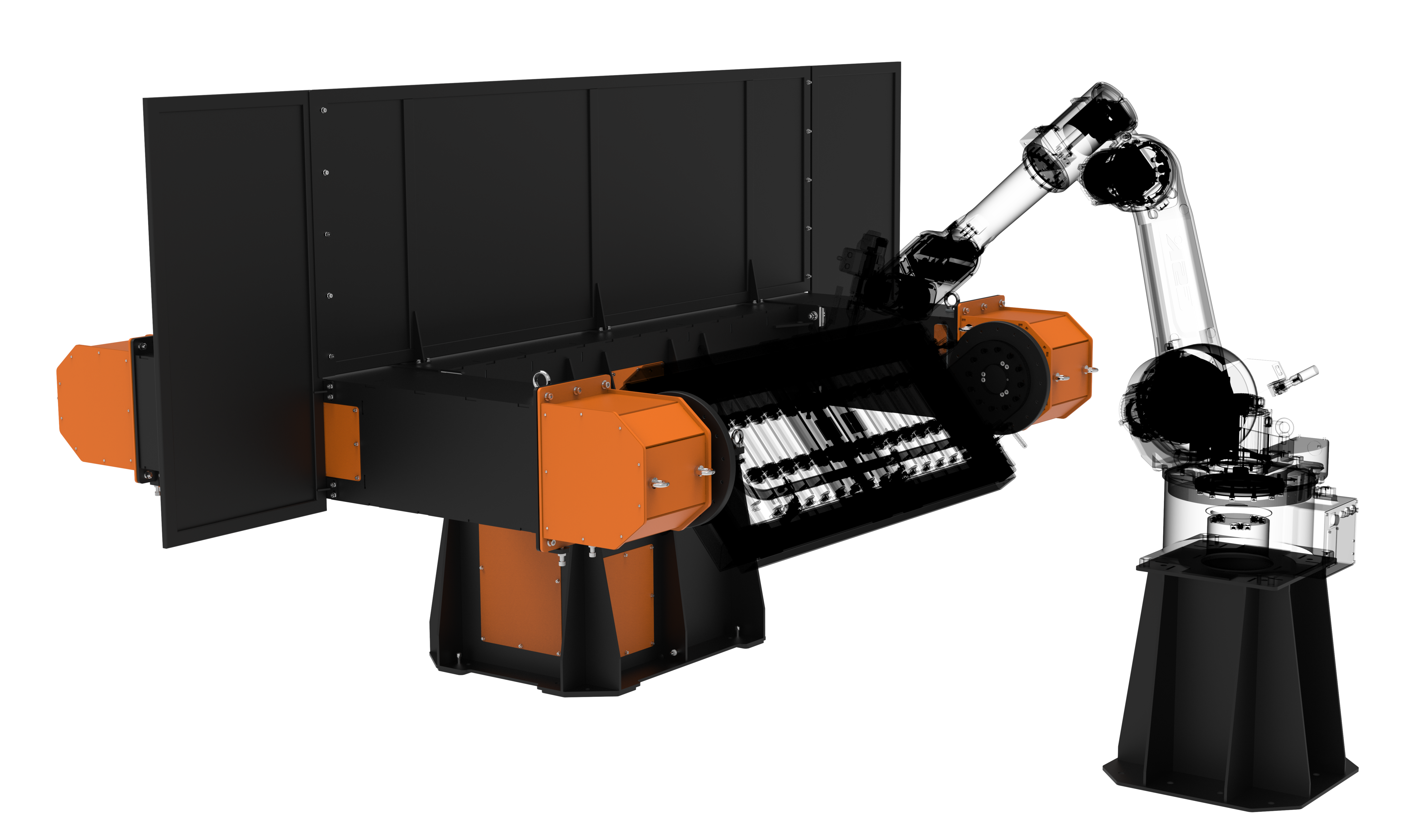

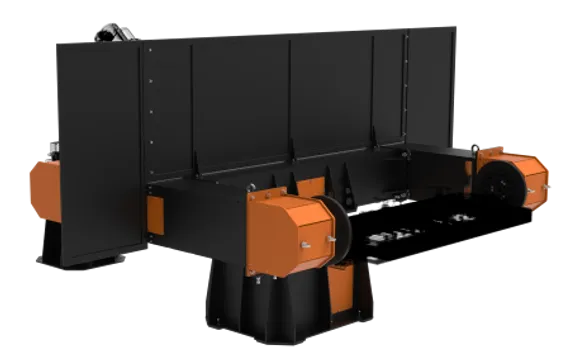

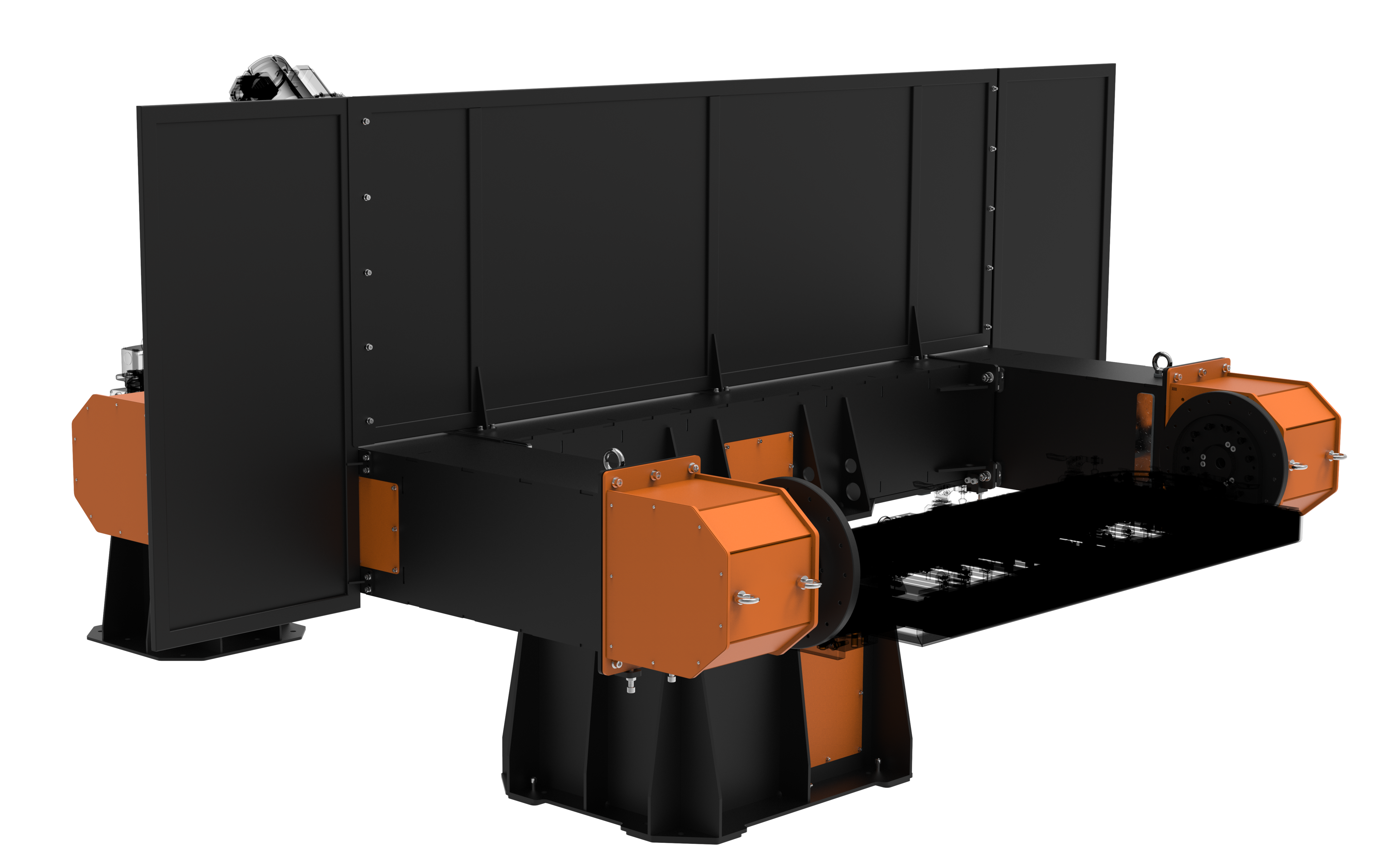

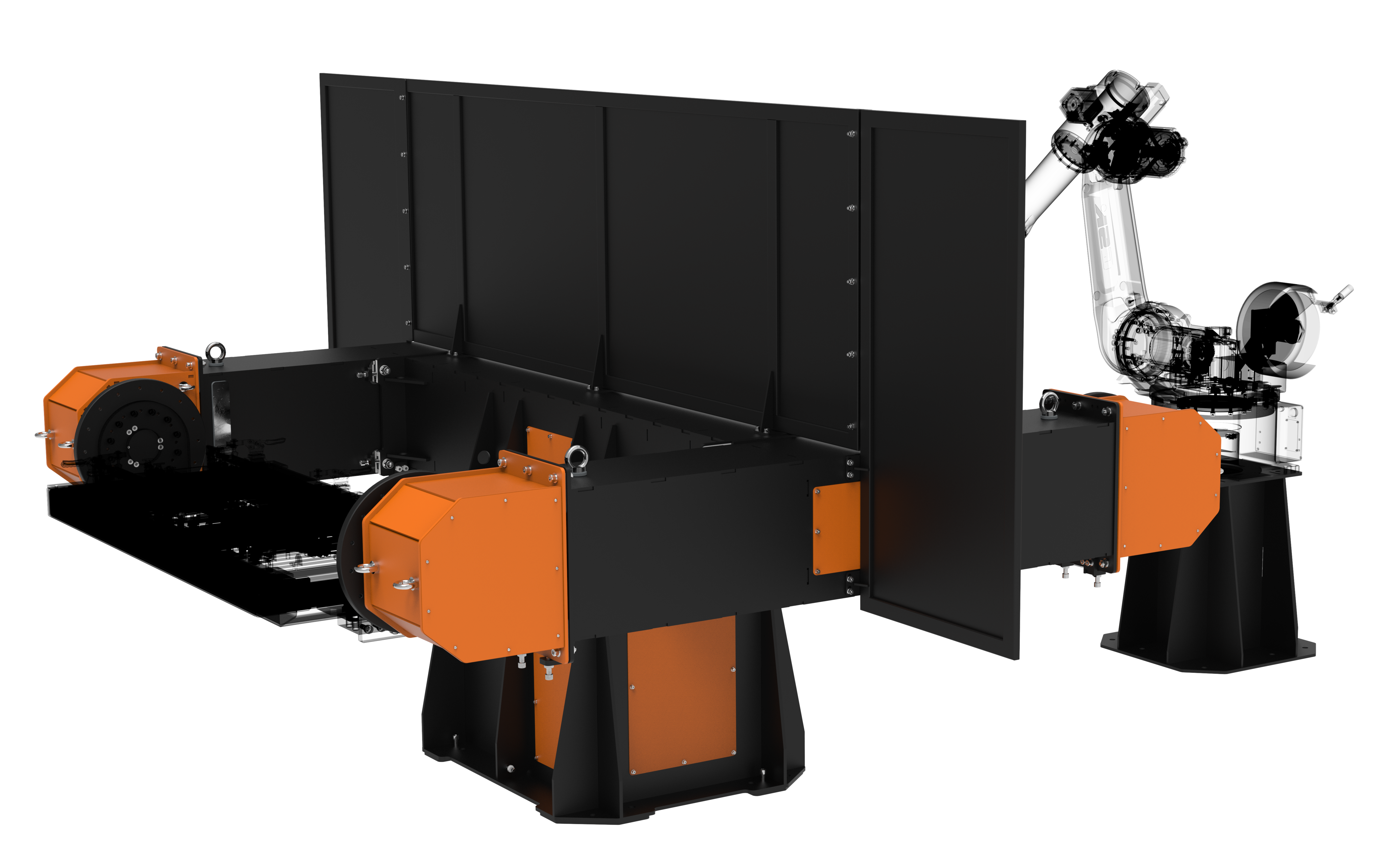

Привода позиционера интегрированы в общую систему управления комплексом и являются дополнительной осью робота. Данная функция обеспечивает управляемое вращение изделия в единой системе координат комплекса. Основой позиционера является основание с приводом, обеспечивающим вращение вокруг вертикальной оси жесткой рамы, на которой симметрично располагаются две пары передних и задних бабок, Передние бабки – приводные. Задние бабки – неприводные. Обе пары бабок комплектуются планшайбами, с резьбовыми отверстиями, которые позволяют установить самоцентрирующиеся патроны или другие приспособления.
- Основание.
- Вращающаяся рама.
- Приводные бабки.
- Неприводные бабки.
Технические характеристики позиционера RAX500.2, Robaxis
| Наименование параметра | Значение |
| Грузоподъёмность осей №2 и №3, кг | 450 (каждая) |
| Скорость вращения оси №1 (при максимальной нагрузке), об/мин | 0,1-3,5 |
| Высота от пола до центров вращения осей №2 и №3, мм | 1080 |
| Время смены положений, с | 8,5 |
| Радиус поворота оси №1, мм | 1725 |
| Скорость вращения осей №2 и №3, об/мин | 0,1-10 |
| Расстояние между планшайбами максимальное, мм | 1716 |
| Максимальный рабочий радиус, мм | 750 |
| Габаритные размеры (ДхШхВ), мм | 2470 х 2430 х 1330 |
| Масса позиционера, кг | 1350 |
