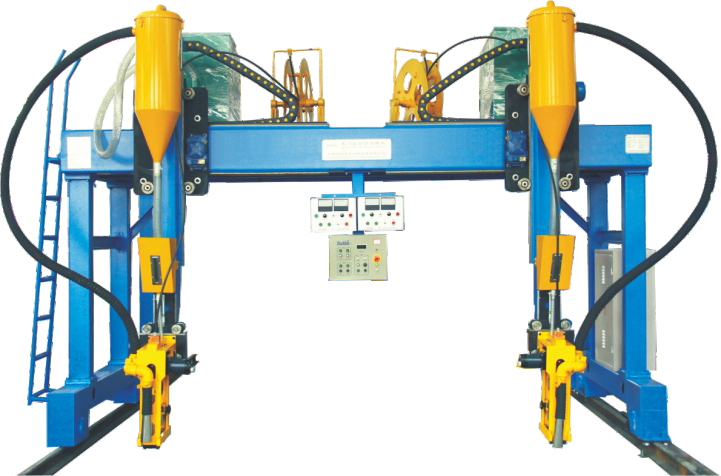

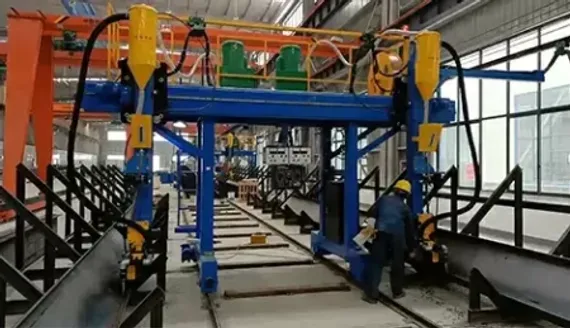

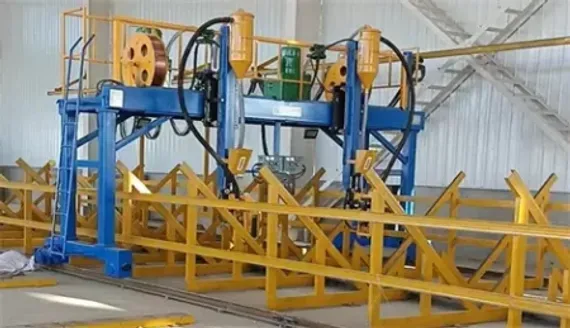

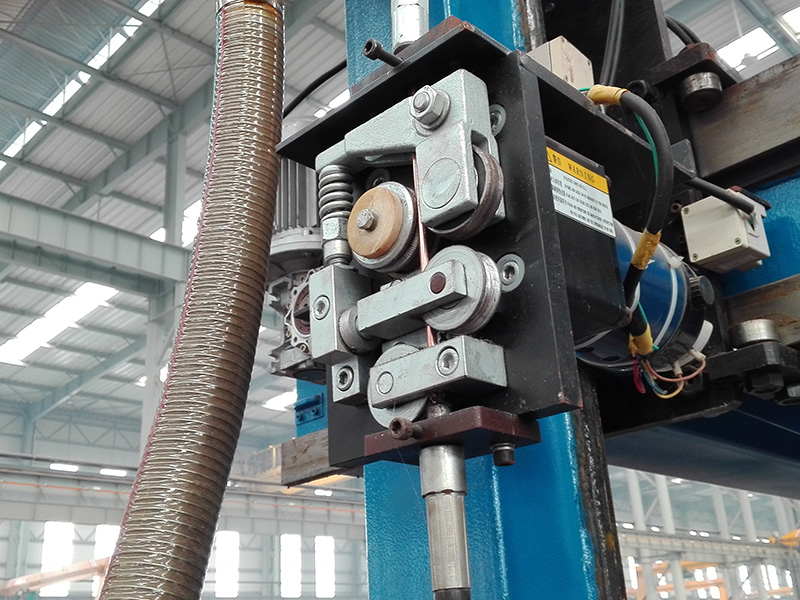

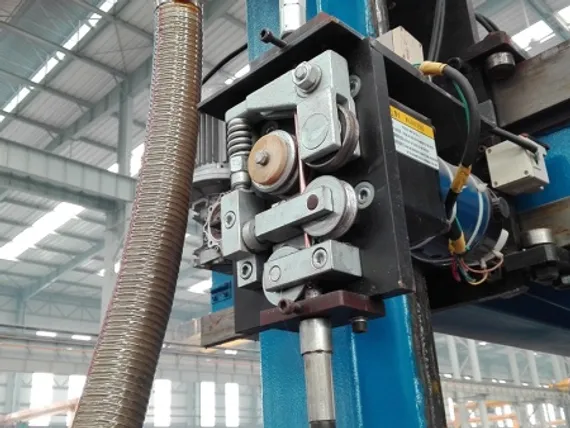

Автоматическая портальная установка для сварки балок серии INLHM, INTEGRAL

Портальная сварочная установка используется для сварки под флюсом продольных швов балок в составе автоматизированной линии по производству тавровых, двутавровых, U-образных и коробчатых балок. Установка оснащена преобразователем частоты переменного тока для регулирования скорости, что обеспечивает стабильную и надежную работу и быстрый возврат в исходное положение. Также используется устройство автоматической трассировки и центрирования дуги, обеспечивающее автоматическую и правильную центровку сварочного пистолета по обрабатываемой детали. Портал оснащен автоматической системой подачи сварочного флюса и его рекуперации, что обеспечивает простоту в эксплуатации и высокую эффективность.

Принцип работы портальной установки следующий:

• Две балки помещаются на специальные рамы под углом 45°, что подходит для сварки шва типа лодк.

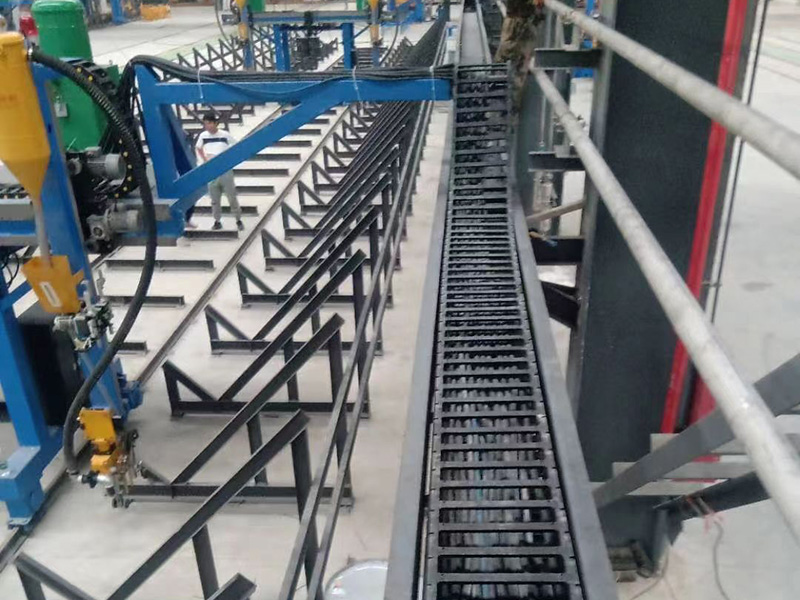

• Сварочный станок - портал движется по рельсам с регулируемой сварочной скорость вдоль балки.
• Установка производит одновременную сварку продольных швов двух балок.
• Автоматическая система отслеживает сварочный шов для кооректировки направления дуги.
• Автоматическая система осуществляет подачу, сбор и восстановление сварочного флюса.

Конструктивные особенности сварочного портала INLHM, INTEGRAL

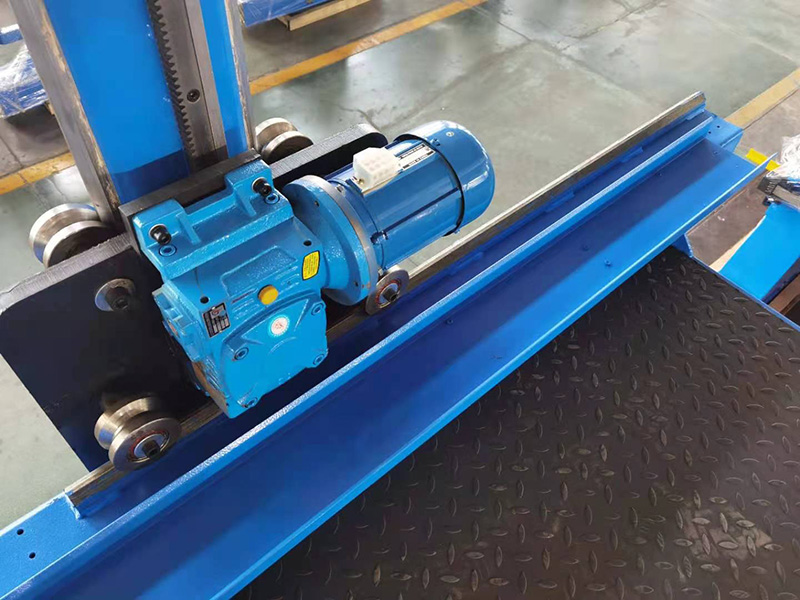

Каркас портального крана состоит из ходовой балки, колонны и верхней платформы. Каждая из ходовых балок приводится в движение мотор-редуктором, образуя двойную систему привода, что делает работу плавной и надежной. Движение портала контролируется регулированием частоты скорости, скорость сварки может быть отрегулирована в соответствии с требованиями технологии сварки. Сварочная машина портального типа может осуществлять переднюю и заднюю сварку, что заметно повышает эффективность сварки.

Сварочная установка имеет козловую конструкцию и может быть оснащена различными типами направляющих дуг с широким диапазоном применения. Она может сваривать тавровые, двутавровые балки, коробчатые балки и поперечные балки, меняя направляющую дугу.

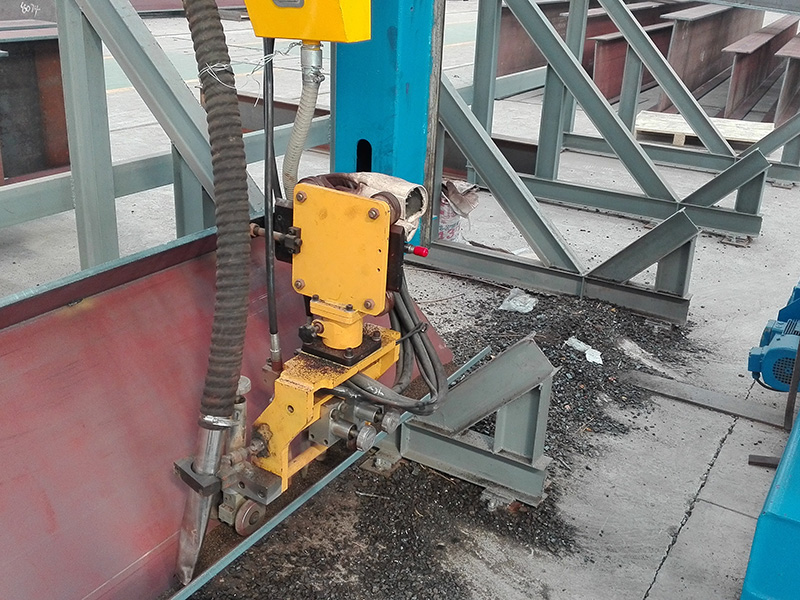

Система электронного управления состоит из одного блока электронного управления и двух панелей оператора. Блок электронного управления установлен на ходовой балке, а 2 панели оператора закреплены на передней части верхней платформы. Они расположены отдельно, что удобно для работы. Под сварочной балкой установлено устройство отслеживания шва, которое имеет функцию автоматического отслеживания, которое может поддерживать подходящее расстояние между сварочным пистолетом и сварочным швом, оно имеет функцию автоматической компенсации деформации балки.

Преимущества сварочного портала INLHM, INTEGRAL

• Козловая конструкция: обеспечивает плавную и надежную работу благодаря двухприводному исполнению и частотно-регулируемой скорости.
• Эффективная сварка: усовершенствования позволяют выполнять итеративные циклы сварки вперед и назад, что повышает общую производительность.

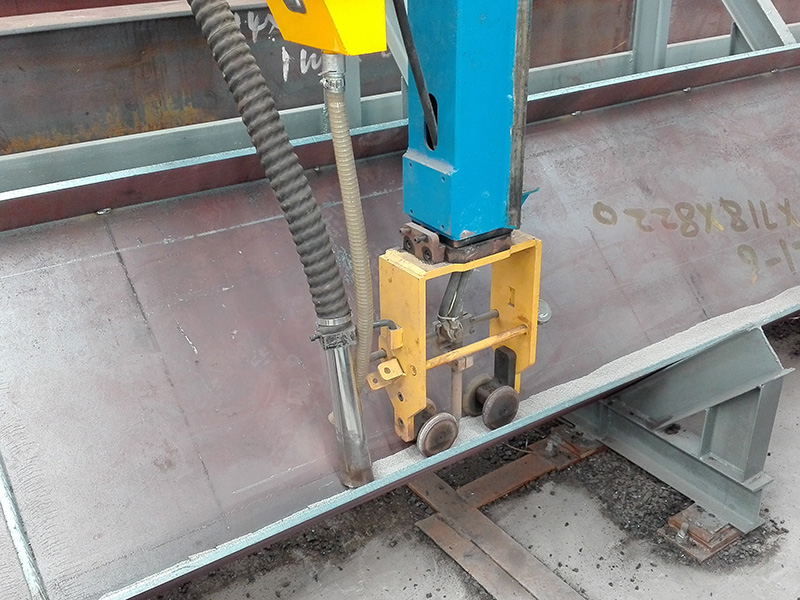

• Автоматическое центрирование: направляющая дуговая рама улучшает автоматику центрирования сварочного пистолета, что приводит к повышению качества продукции.
• Сокращение отходов при автоматизации потока: автоматическая система подачи и переработки оптимизируют потери флюса, повышая эффективность его повторного использования.
