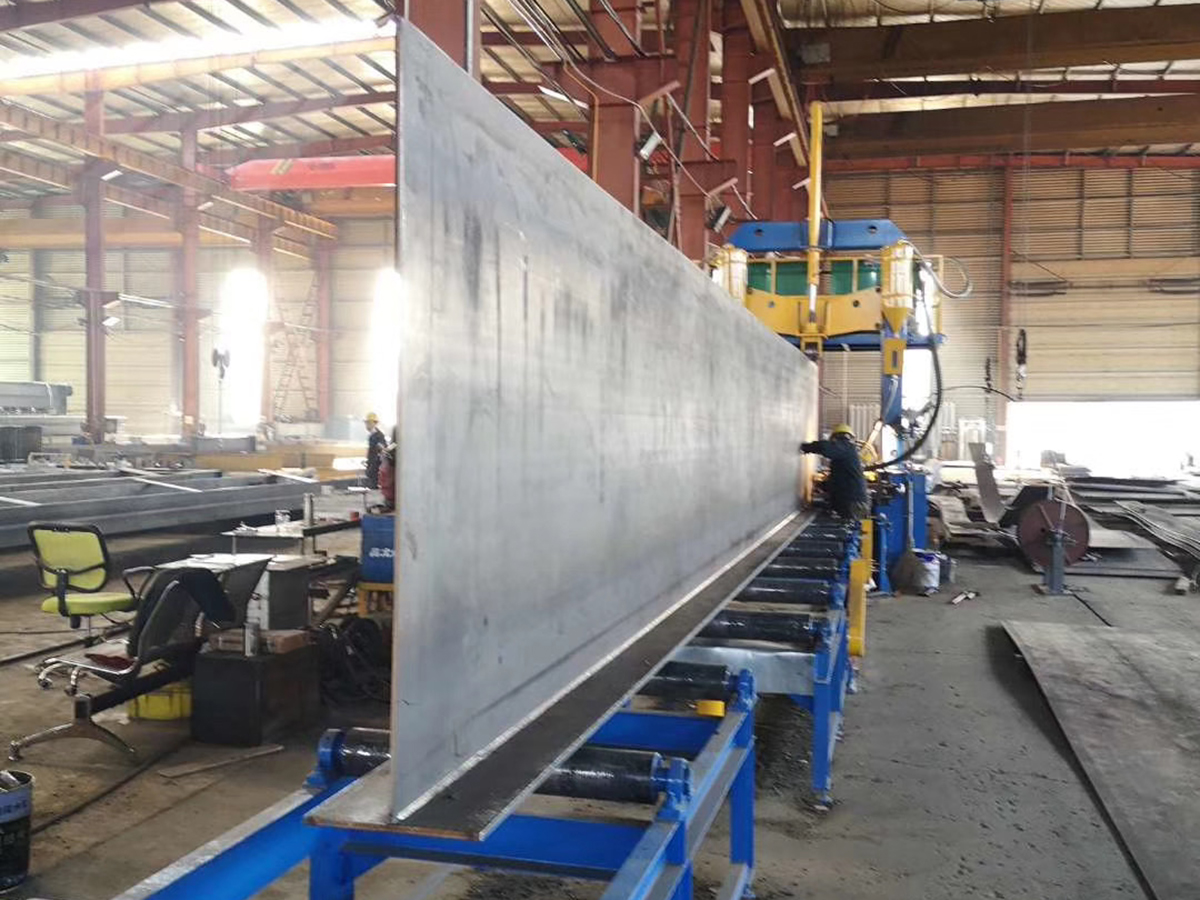

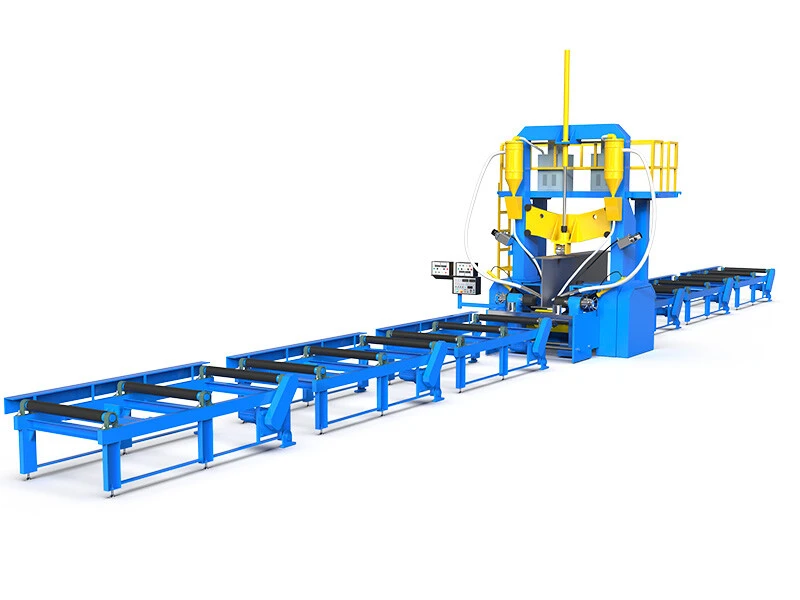

Специальная автоматическая установка для сборки, сварки и правки полок балки объединяет три процесса в одной машине, что повышает производительность, снижает затраты и экономит место при монтаже. Позволяет производить двутавровые и тавровые балки с высокой эффективностью.

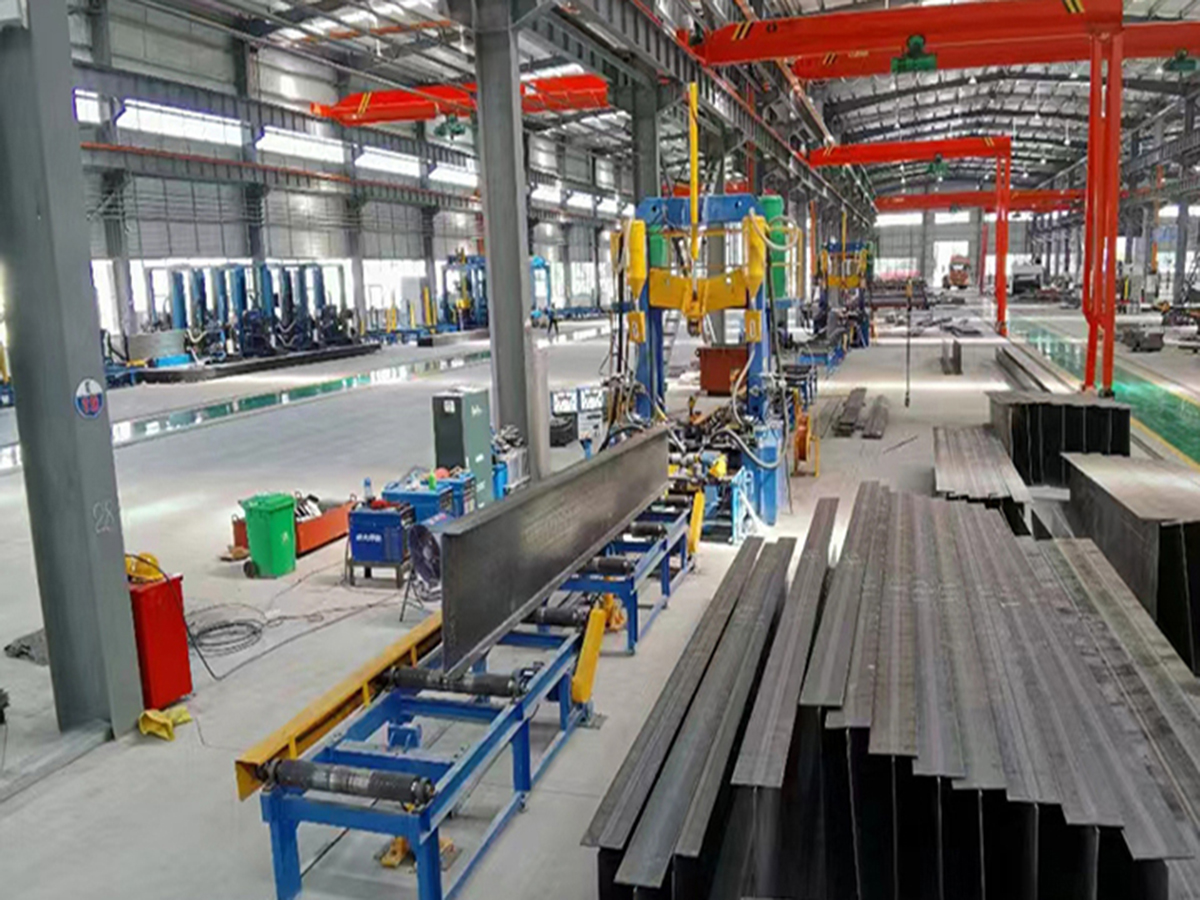

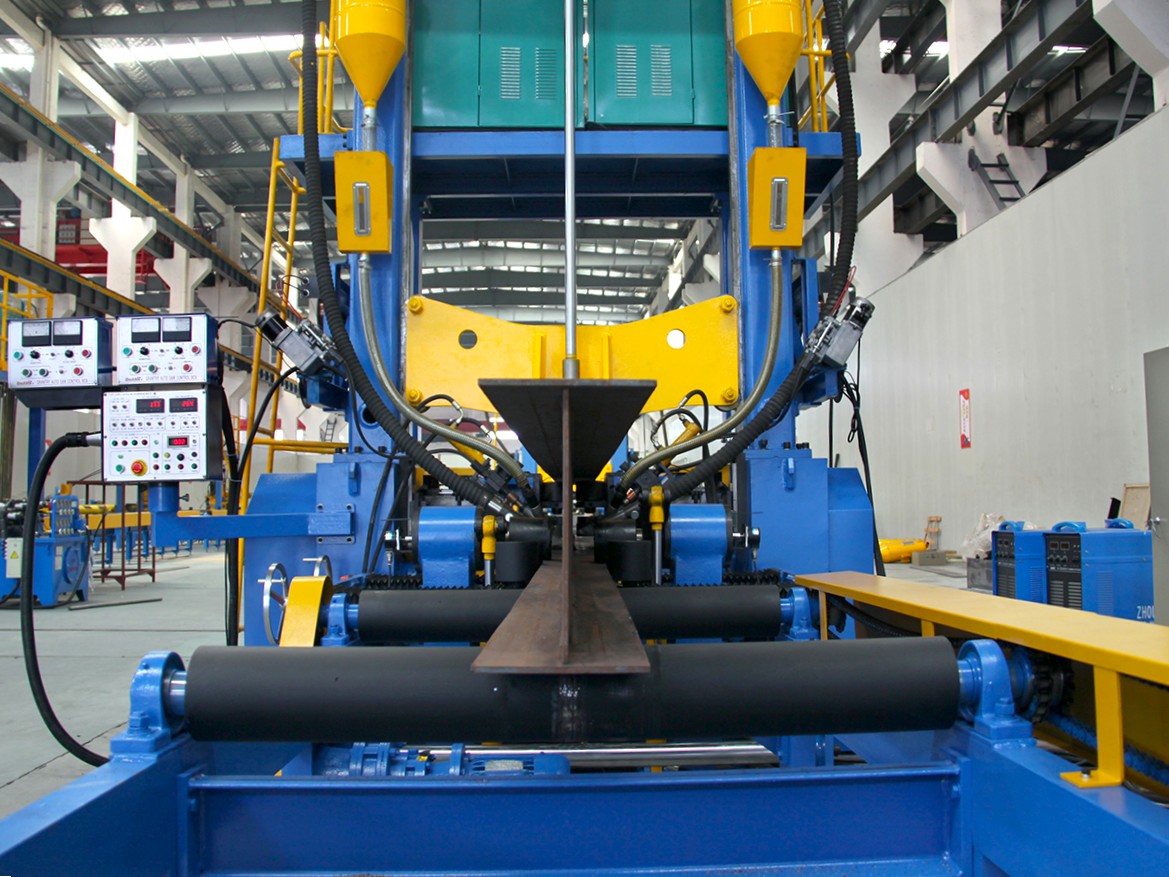

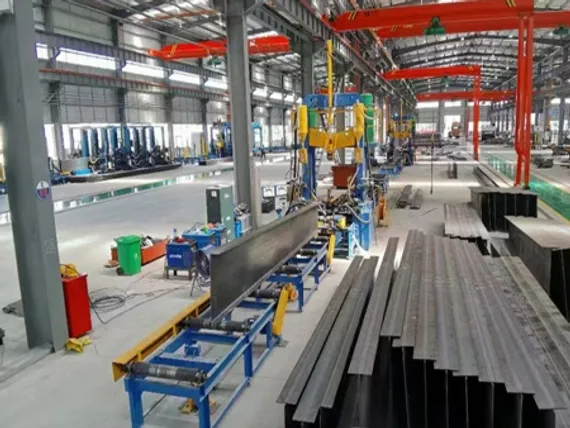

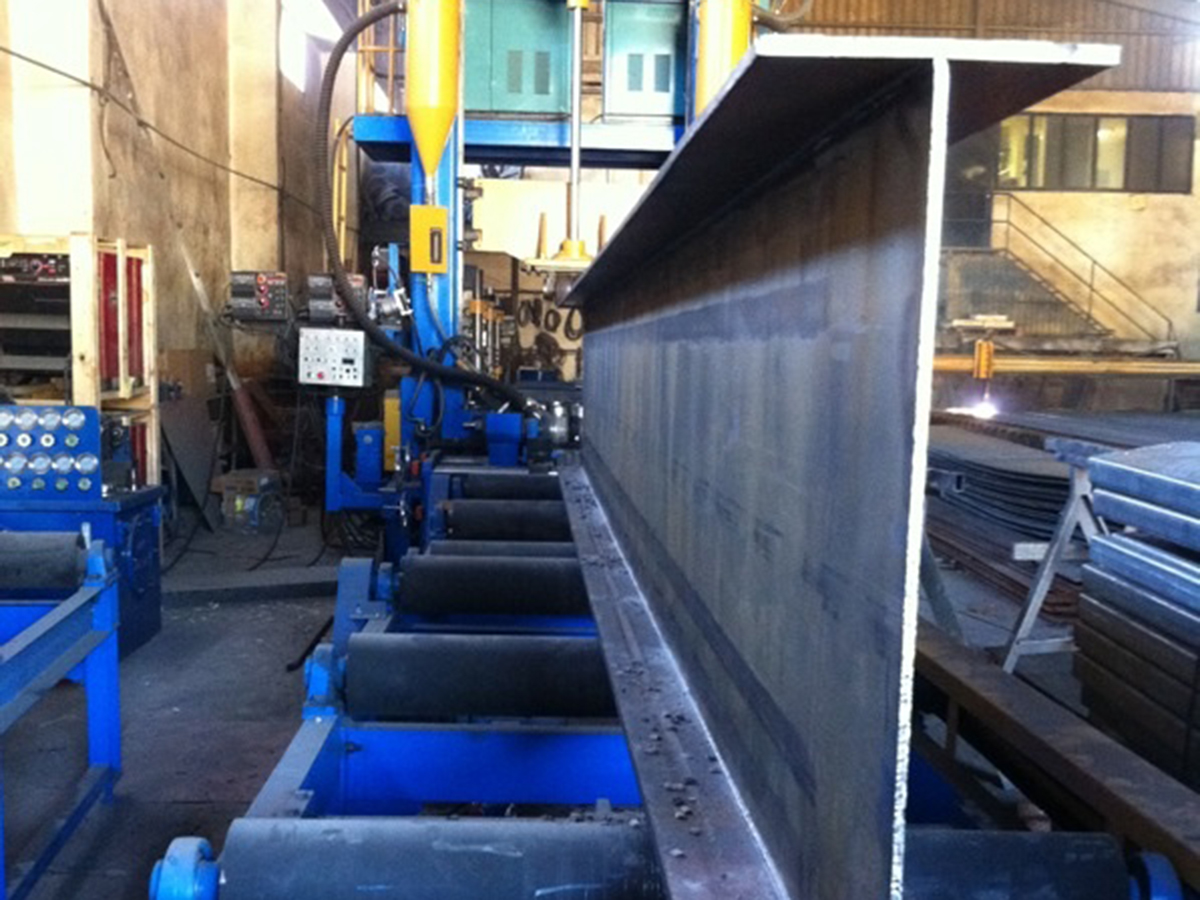

Оборудование использует цифровую интеллектуальную технологию автоматизации для точной транспортировки балки в положение сборки и использует вспомогательное оборудование, такое как устройства позиционирования и зажимные устройства, чтобы обеспечить точное выравнивание и жесткую фиксацию каждого элемента во время процесса сборки и сварки. Установка состоит из входного роликового конвейера, сборочной машины, выходного роликового конвейера, подкатных тележек, кронштейна, гидравлической системы, электрической системы управления и сварочного источника питания.

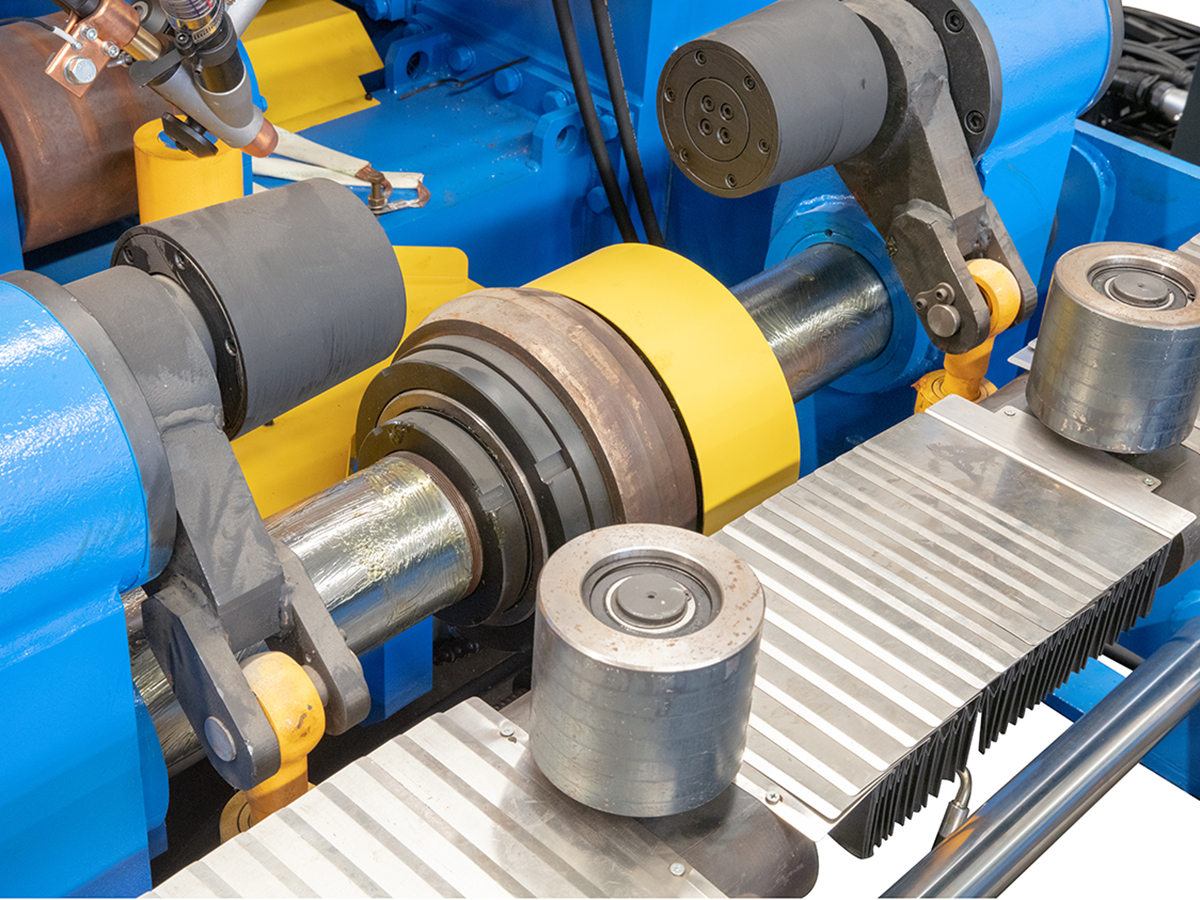

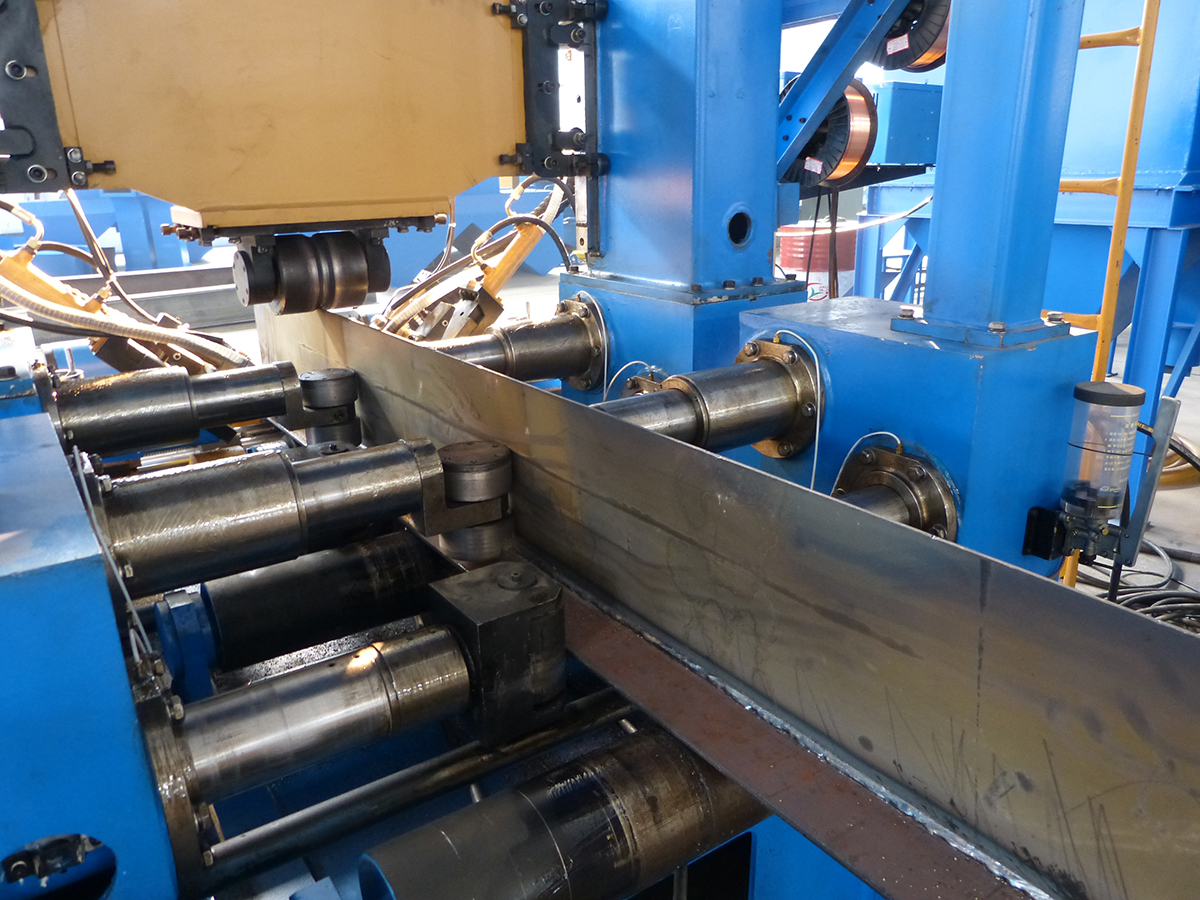

Автоматическая установка "3 в 1" интегрирует процессы сборочной машиной, сварочной машины с портальным краном и рихтовочной (правильной) машиной, в одно оборудование, имеет компактную конструкцию, маленький размер и меньше операторов, что значительно повышает эффективность сварки. Допустимо применение различных видов сварки. Фланцевое и центрирующее устройство приводится в движение гидравлическим мотором. Автоматическое центрирование достигается путем приведения зажимного колеса в нейтральное положение для компенсации полки и стенки двутавровой балки через турбинный редуктор, шестереночную и винтовую передачу. Компоненты установки могут использоваться как отдельные блоки: для сборки и сварки или для рихтовки.
Основная передача приводится в движение мотор-редуктором, регулировка скорости сборки и сварки осуществляется с помощью переменной частоты переменного тока, диапазон регулировки скорости составляет 0,35 - 3 м/мин. Входной и выходной конвейеры имеют приводную силу. Выходной ролик также имеет гидравлическую подъемную функцию, он может поддерживать балку после сварки. Электрический щит управления и операционная панель расположены отдельно, что удобно для эксплуатации. Централизованная система смазки обеспечивает снижение износа и продление срока службы оборудования.
Преимущества автоматической установки, INTEGRAL
- Основная сборочная установка оснащена усиленной сборочной конструкцией, в которой применен патент на изобретение: автоматическое центрирование и позиционирование полотна и фланцевой пластины, что значительно повышает точность и эффективность сборки.

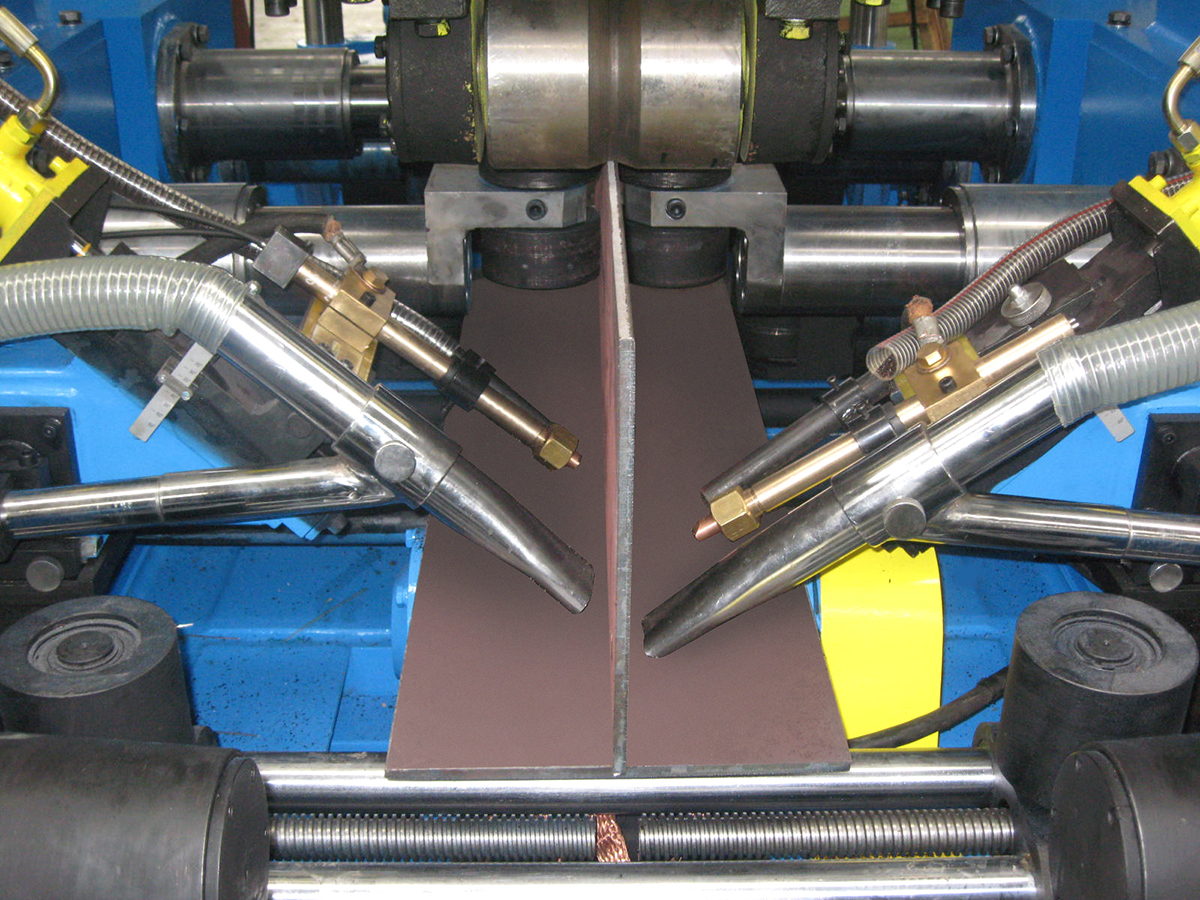

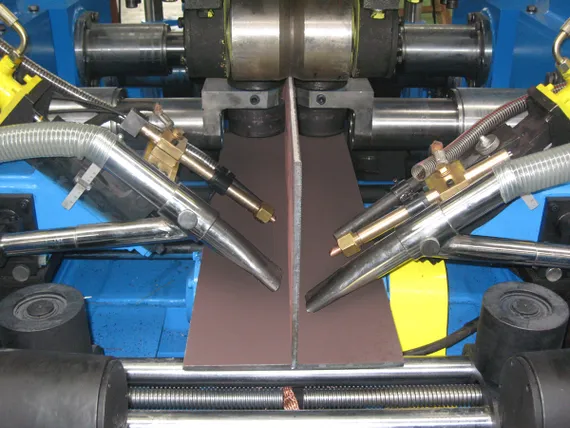

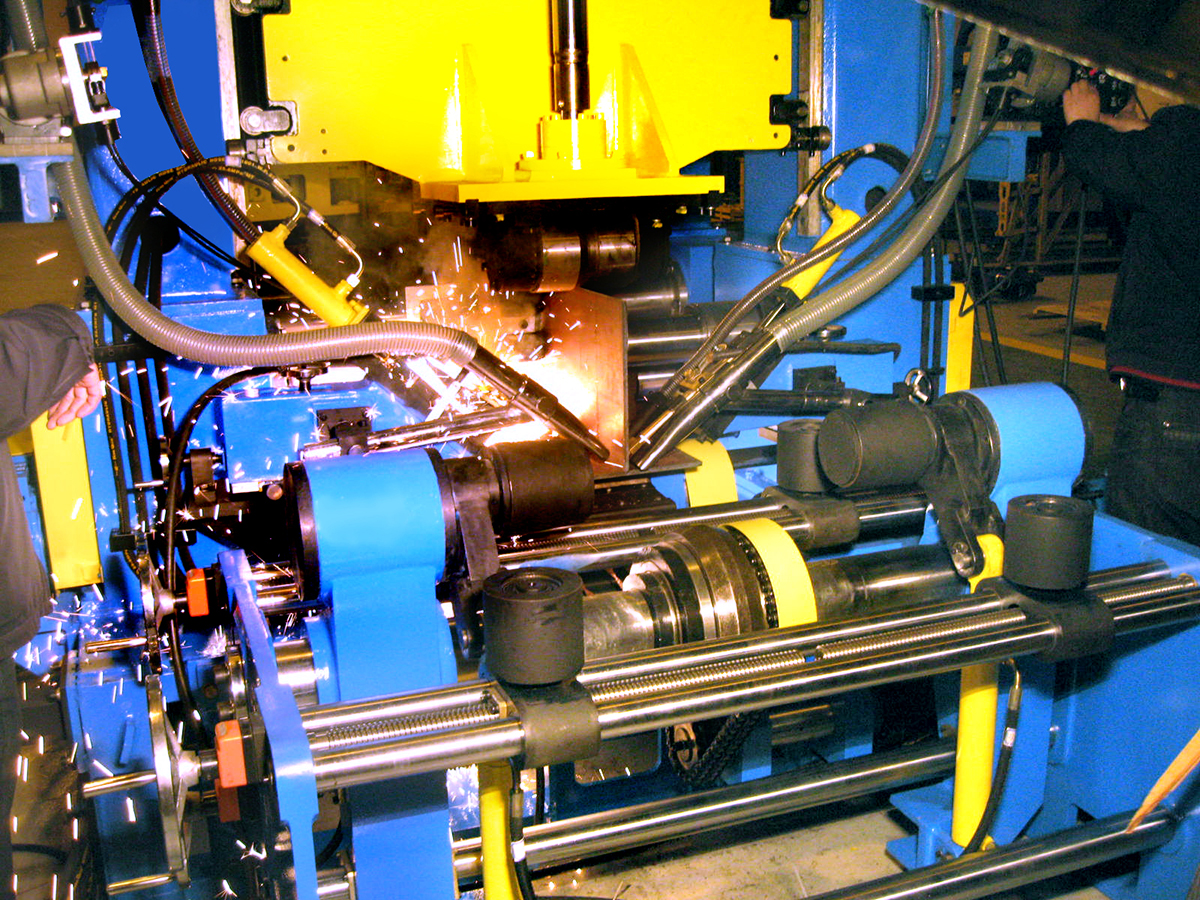

- Надежный механизм фиксации сварочной горелки настраивается отдельно, он не только может регулировать высоту и положение перемещения по горизонтали, но и может регулировать угол наклона сварочной горелки в двух направлениях, что гарантирует хорошую форму шва.

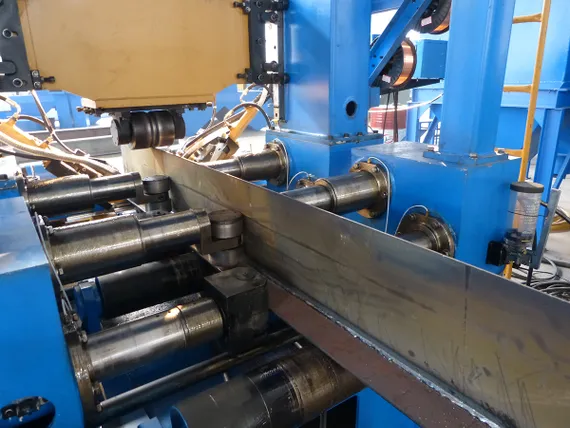

- Вспомогательная правильная машина имеет специально разработанную конструкцию, два рихтовочных ролика могут автоматически выпрямлять заготовку балки. Механизм правки не будет перекрывать линию обзора шва, что дает возможность следить за регулировкой сварочной горелки и качеством шва.
- Сборочная машина и вспомогательная правильная машина могут быть разделены и работать отдельно.
- После дополнительной настройки вспомогательная правильная машина может работать отдельно.
Технические характеристики автоматической установки, INTEGRAL
| Модель | INPHJ0815 | INPHJ0820 |
| Высота стенки балки | 200 - 1500 мм | 200 - 2000 мм |
| Толщина стенки балки | 6 - 16 мм | 6 - 16 мм |
| Ширина полки балки | 200 - 800 мм | 200 - 800 мм |
| Толщина полки балки | 6 - 20 мм | 6 - 20 мм |
| Длина заготовки | 6000 - 15000 мм (или другая по запросу) | |
| Скорость сборки и сварки | 0,35 ~ 3 м/мин | 0,35 - 3 м/мин |
| Основная мощность машины | 4 кВт | 4 кВт |
| Мощность мотора роликового конвейера | 0,55 х 4 = 2,2 кВт | 0.55 х 4 = 2.2 кВт |
| Мощность двигателя машины по переработке флюса | 3 кВт х 2 = 6 кВт | 3 кВт х 2 = 6 кВт |
| Мощность насосной станции | 5,5 кВт | 5,5 кВт |
| Мощность источника сварки | 69 кВт х 2 = 138 кВт | 69 кВт х 2 = 138 кВт |
