Гидравлическая установка для правки балок серии INYJZ, INTEGRAL

Гидравлическая правильная установка представляет собой специальное оборудование для выравнивания полок балки, форма которых была деформирована при сварке. Она отличается простотой в эксплуатации, высокой эффективностью и надежностью в работе. Поскольку при изготовлении и строительстве стальных конструкций требуются точность и быстрота выполнения работ, машины для правки балок помогают достичь необходимой точности конструкции.

Конструктивные особенности установки для правки балок INYJZ, INTEGRAL

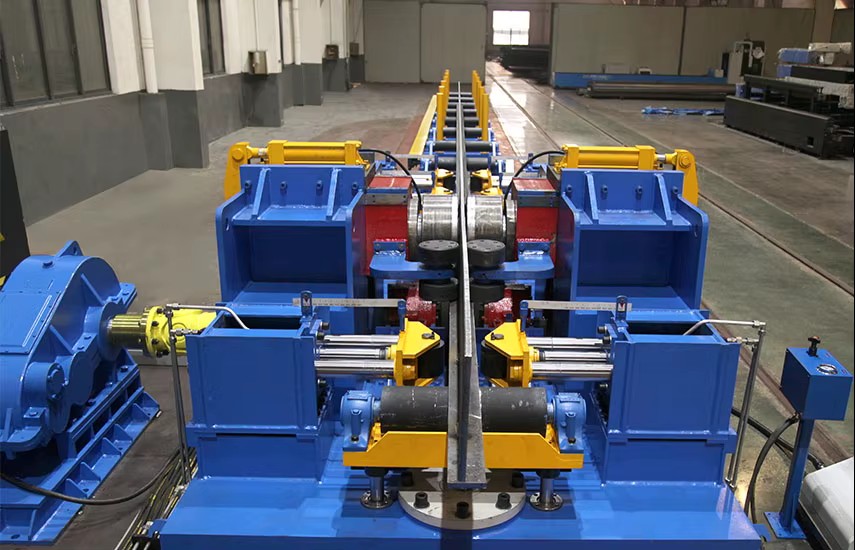

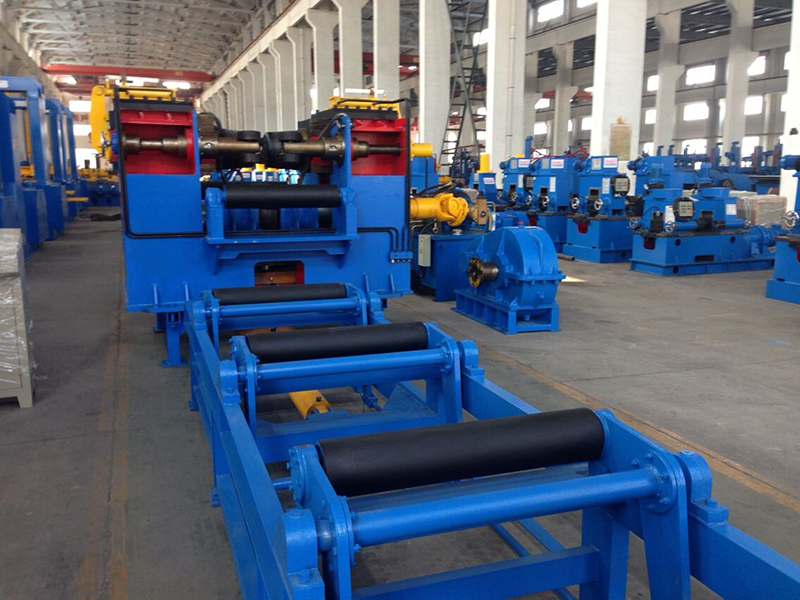

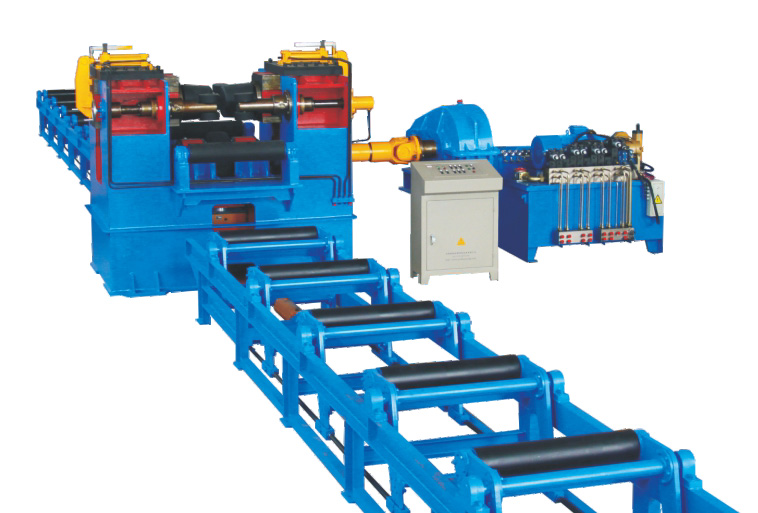

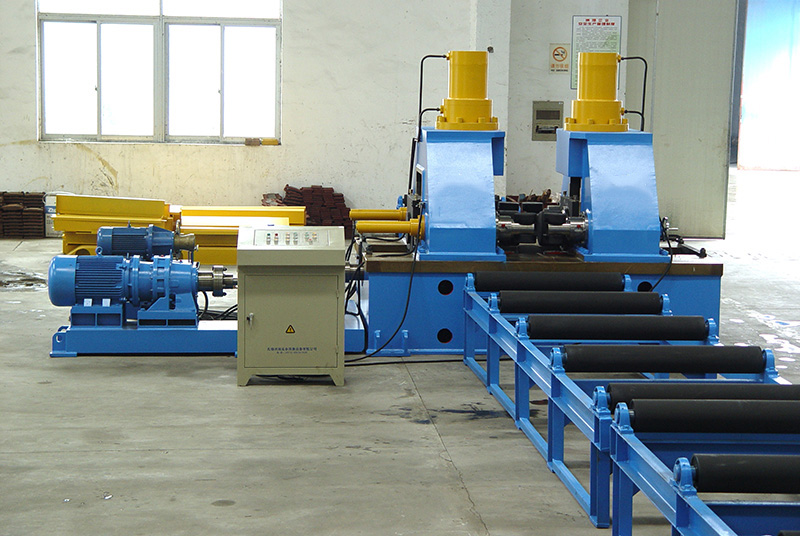

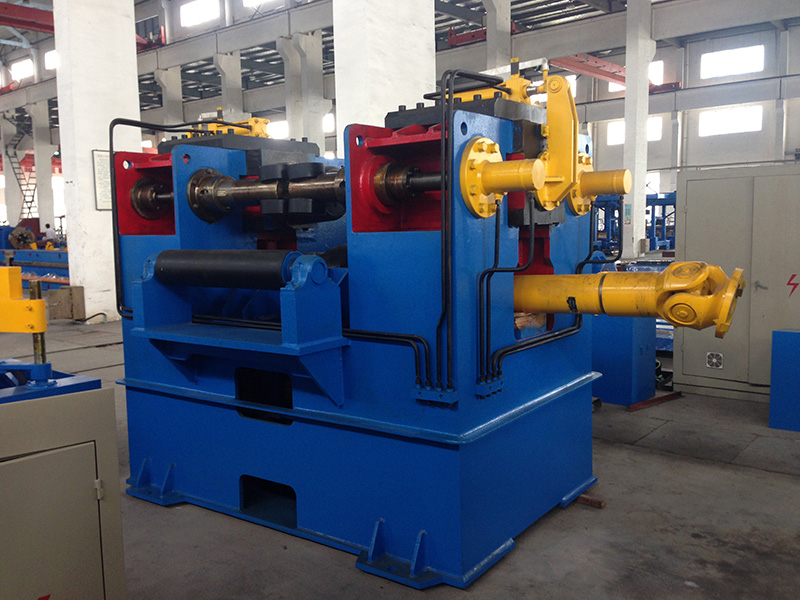

Установка состоит из циклоидального редуктора, колонного редуктора, универсальной муфты, стойки, устройства для выпрямления нижнего ролика, устройства для выпрямления верхнего ролика, устройства для крепления стенки балки, транспортного ролика, гидравлической системы и системы электроуправления. Основная рама имеет цельную конструкцию с снятием напряжения, она обрабатывается и формируется в один шаг на станке с ЧПУ. Установка имеет компактную конструкцию, высокую прочность и достаточную жесткость.

Выпрямляющий ролик принимает конструкцию коробки вала, поэтому он имеет большую грузоподъемность. В коробке вала есть гидравлический цилиндр, который может регулировать расстояние между двумя верхними выпрямляющими роликами. Основной цилиндр имеет уплотнительное кольцо высокого качества с хорошей герметичностью, которое может обеспечить длительный срок службы. На насосной станции установлен тонкий фильтр, который может обеспечить более надежную работу электромагнитного клапана в течение длительного времени.

Материал приводного ролика - 40Cr, проходит ковку и прессование интегрального производства, а также передовую термическую обработку, что может обеспечить отсутствие дефектов, таких как трещины, во время длительного использования. Материал выпрямляющего ролика - 35CrMo, с передовой термической обработкой, что может обеспечить отсутствие дефектов, таких как трещины, во время длительного использования. Гидравлическая насосная станция является периферийной независимой системой.

Преимущества установки для правки балок INYJZ, INTEGRAL

• Установка применяет корректирующие меры к дефектам полок двутавровых балок, возникшим в результате сварки.

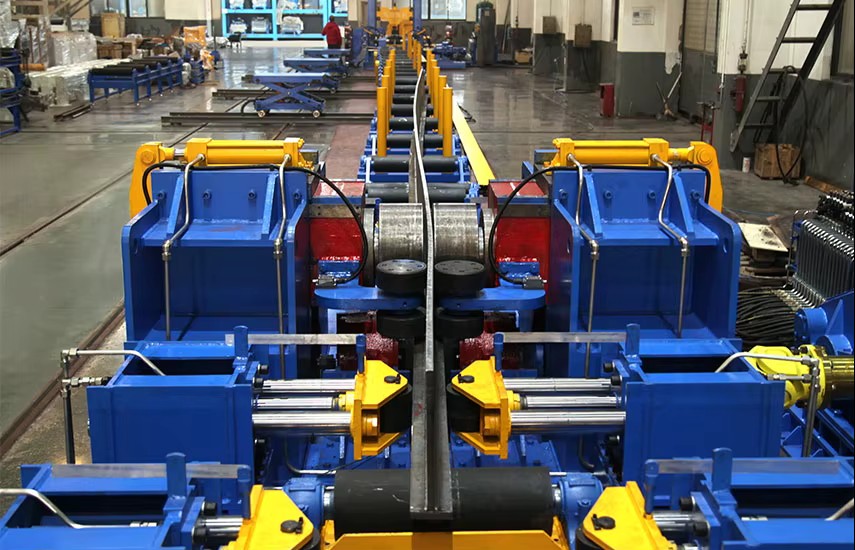

• Принцип работы: верхние корректирующие колеса оказывают давление на боковые стороны, а нижнее корректирующее колесо оказывает давление на среднюю точку фланцевой пластины.
• Механизм: боковые стороны фланцевых пластин находятся в вертикальном положении и прижимаются верхними колесами, которые соединены с мотор-редуктором.
• Результат: подход эффективен для противодействия эффектам сварочной деформации.
